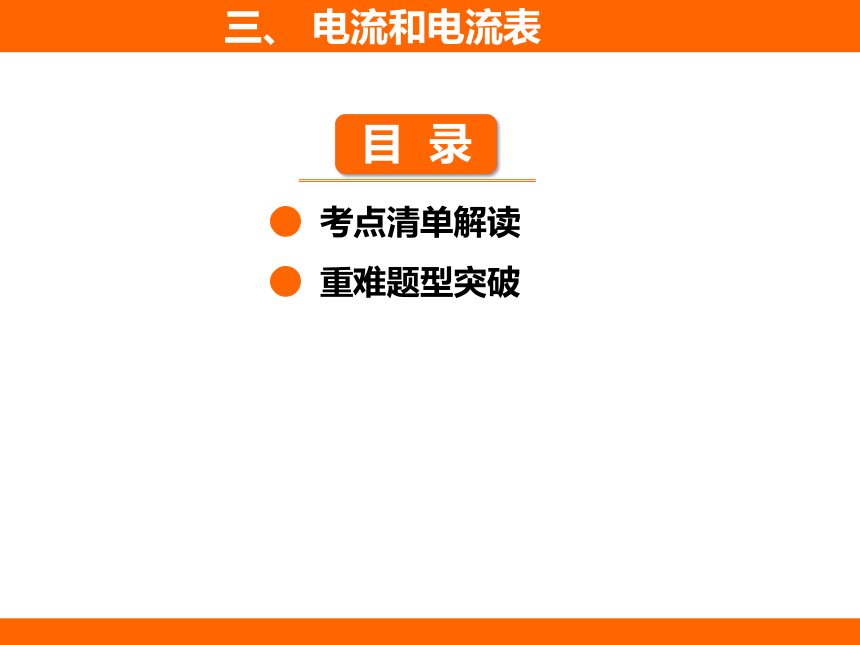

● 考点清单解读
● 重难题型突破
三、 电流和电流表
三、 电流和电流表
■考点一 电流
电流的 定义 在物理学中，用电流强度表示电流的大小，通常简称电流，用字母 I 表示 单位 国际单位 安培，简称安，符号是 A
常用单位 毫安（ｍＡ）和微安（μＡ）
换算关系 1 A＝1000 mA；1 mA＝1000 μA
三、 电流和电流表
续表

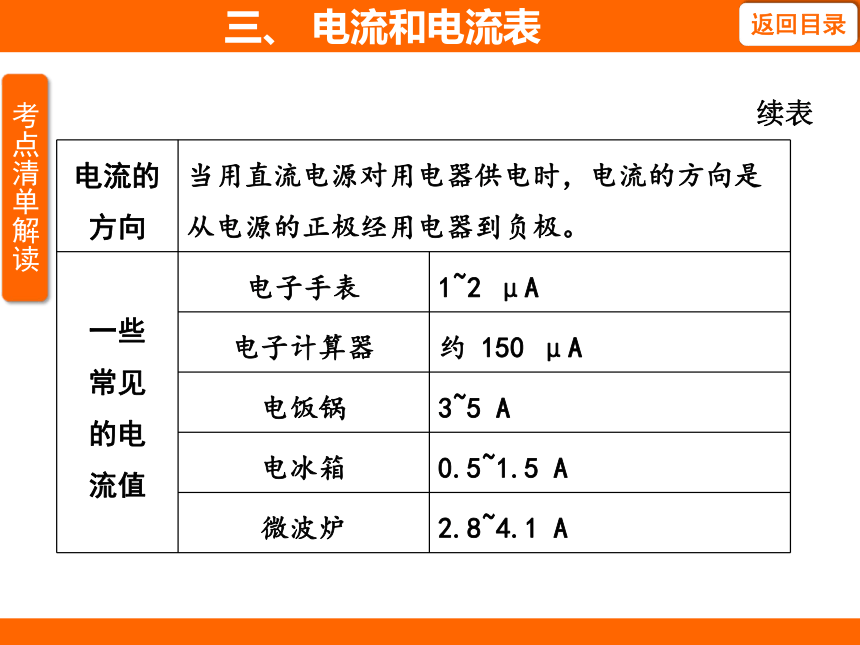

电流的 方向 当用直流电源对用电器供电时，电流的方向是从电源的正极经用电器到负极。 一些 常见 的电 流值 电子手表 1~2 μA
电子计算器 约 150 μA
电饭锅 3~5 A
电冰箱 0.5~1.5 A
微波炉 2.8~4.1 A
三、 电流和电流表
续表

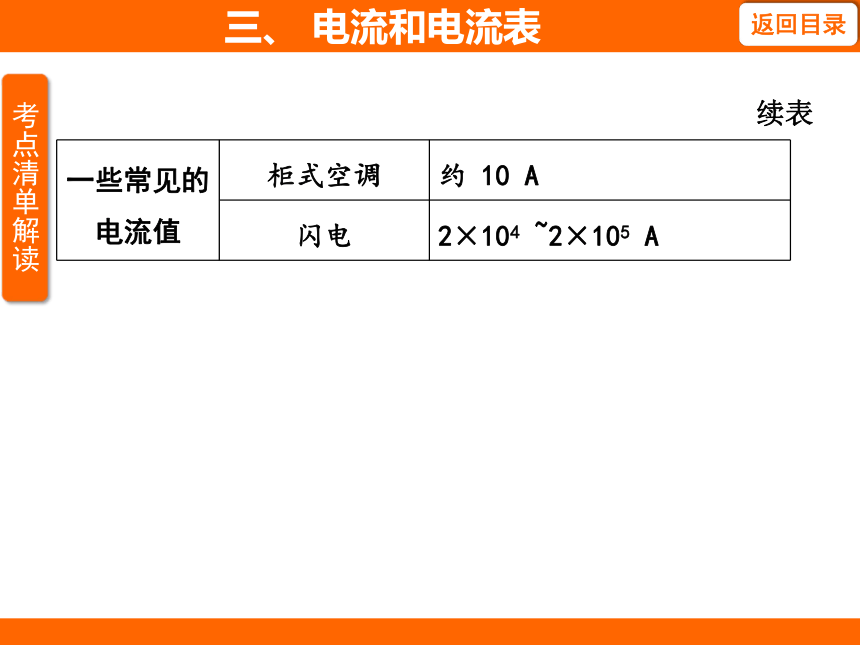

一些常见的电流值 柜式空调 约 10 A
闪电 2×104 ~2×105 A
三、 电流和电流表
对点典例剖析

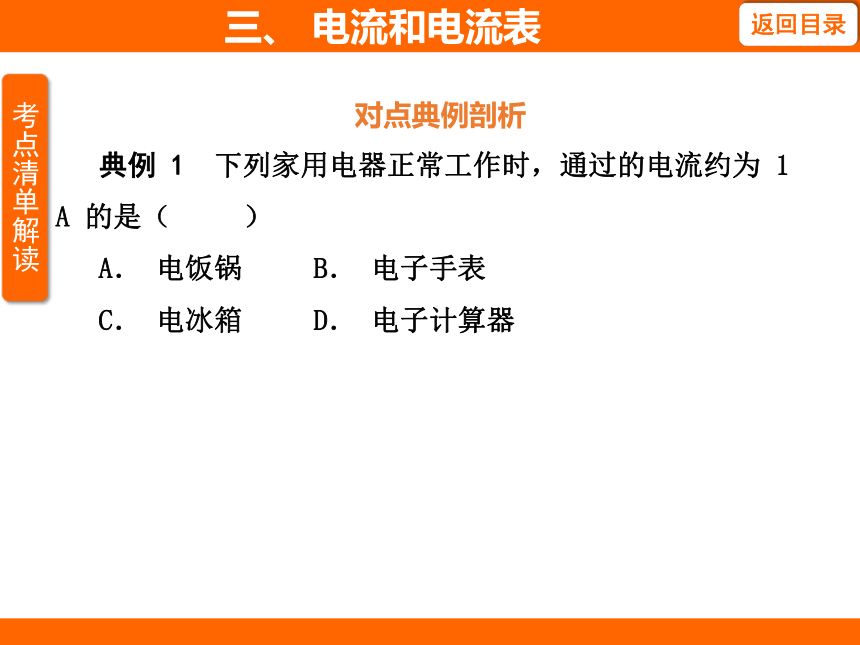

典例 1 下列家用电器正常工作时，通过的电流约为 1 A 的是（ ）
A． 电饭锅 B． 电子手表
C． 电冰箱 D． 电子计算器
三、 电流和电流表

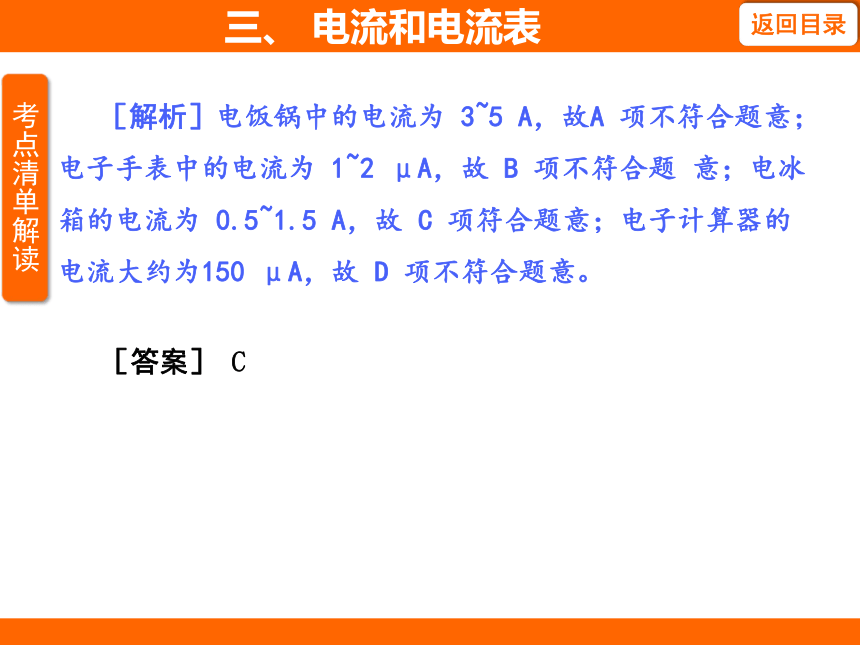

［解析］电饭锅中的电流为 3~5 A，故A 项不符合题意；电子手表中的电流为 1~2 μA，故 B 项不符合题 意；电冰箱的电流为 0.5~1.5 A，故 C 项符合题意；电子计算器的电流大约为150 μA，故 D 项不符合题意。
［答案］ C
三、 电流和电流表
■考点二 电流表
1. 电流表
符号
作用 测量电路中电流的大小
电流表的结构
三、 电流和电流表

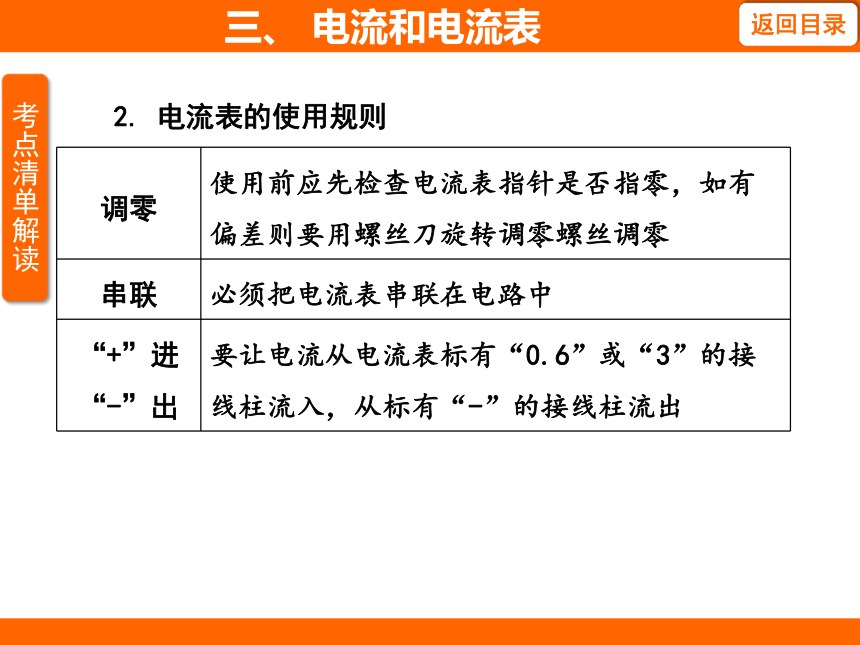

2. 电流表的使用规则
调零 使用前应先检查电流表指针是否指零，如有偏差则要用螺丝刀旋转调零螺丝调零
串联 必须把电流表串联在电路中
“+”进 “-”出 要让电流从电流表标有“0.6”或“3”的接线柱流入，从标有“-”的接线柱流出
三、 电流和电流表
续表

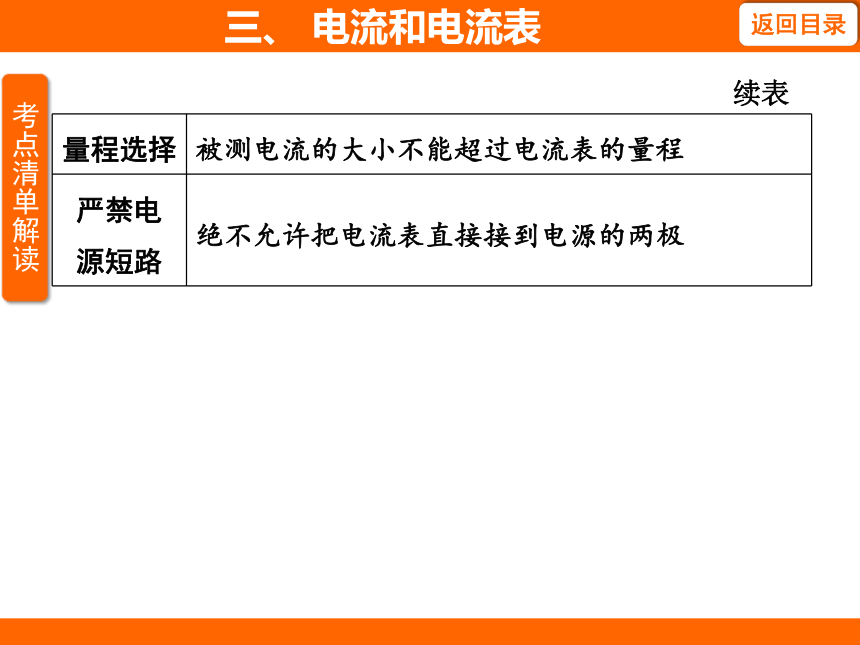

量程选择 被测电流的大小不能超过电流表的量程
严禁电 源短路 绝不允许把电流表直接接到电源的两极
三、 电流和电流表
3. 电流表的读数
三、 电流和电流表
4. 电流表使用中常见故障分析
现象 故障 故障处理
未闭合开关时，指针未指在零刻度线处 电流表指针 未调零 电流表指针
调零
三、 电流和电流表
续表
闭合开关，电流表指针指向零刻度线左侧 电流表正负 接线柱接反 交换正负接
线柱上导线的位置
三、 电流和电流表
续表
闭合开关，电流表指针偏转角度过大 电流表所选 量程过小 电流表换用
大量程
三、 电流和电流表
续表
闭合开关，电流表指针偏转角度过小 电流表所选 量程过大 电流表换用
小量程
三、 电流和电流表
典例 2 电流表测电流的实验中，连接电路时由于不知电流大小，电流表应首先选用 ______（选填“大量程”或“小量程”）进行试触；若某同学连接的电路如图甲所示，则电流表测的是通过灯 ______ 的电流。闭合开关后， 如果电流表的示数如图乙所示， 则通过该灯的电流是______ A。
对点典例剖析
三、 电流和电流表
三、 电流和电流表
［解题思路］
三、 电流和电流表
［答案］大 L2 0.46
三、 电流和电流表
典例 3 小红用电流表测量电流时，把电流表串联接入电路后闭合开关，发现指针偏转如图甲所示，产生这种情况的原因可能是 _____________________；小明测量电流时，闭合开关，发现电流表指针偏转如图乙所示，产生这种情况的原因可能是 ________________________。
三、 电流和电流表
［解题思路］
三、 电流和电流表
［答案］ 电流表的量程选择过小
电流表的正负接线柱接反了
三、 电流和电流表
■题型一 电流表的读数
例 1 某同学在做测量某一灯泡中的电流的实验时，电流表指针偏转如图所示，电流表的示数为 _____ A。在某次测量时选择的量程不变，可是由于粗心，读数时读成了 2.5 A，则实际电流应该是 ______ A。
三、 电流和电流表
［解析］由题图可知，电流表所选的测量范围为 0～0.6 A，其分度值为0.02 A；由指针位置可知电流表的示数为0.2 A+0.02 A×4=0.28 A；在某次测量时选择的测量范围不变，仍为 0～0.6 A，读数时读成了2.5 A，说明是按大的测量范围读的数，由于 0～3 A 测量范围的读数是 0～0.6 A 测量范围读数的 5 倍，则实际电流应该是 =0.5 A。
［答案］ 0.28 0.5
三、 电流和电流表
思路点拨
三、 电流和电流表
解题通法 电流表的读数方法：
（1）确定量程。（2）确定所选量程的分度值。（3）根据指针所指位置读出示数，电流表示数=大格数值+小格数×分度值。对于实验室常用电流表，指针指在某一位置时，按大量程读数是按小量程读数的 5 倍。
三、 电流和电流表
■题型二 判断电流表的测量对象
例 2 下列电路中，闭合开关后，电流表能正确测量出通过灯泡 L2 电流的是 （ ）
三、 电流和电流表
［解析］题图 A 中电流表与灯泡 L2 并联接入了电路，电流表将灯泡 L2 短路，不能测量通过灯泡 L2 的电流，故 A 项错误；题图 B 中 L1、L2并联，电流表与灯泡 L1 串联，测量通过灯泡 L1 的电流，故 B 项错误；题图 C 中 L1、L2 并联，电流表接在干路中，测量的是干路电流，故C 项错误；题图 D 中电流表与灯泡L1、L2 串联，电流表能测量通过 L2的电流，故 D 项正确。
［答案］ D
三、 电流和电流表
解题通法
判断电流表测量对象的方法
（1）回路法：电流表和哪个用电器串联，就测量通过那个用电器的电流。
（2）去表法：
