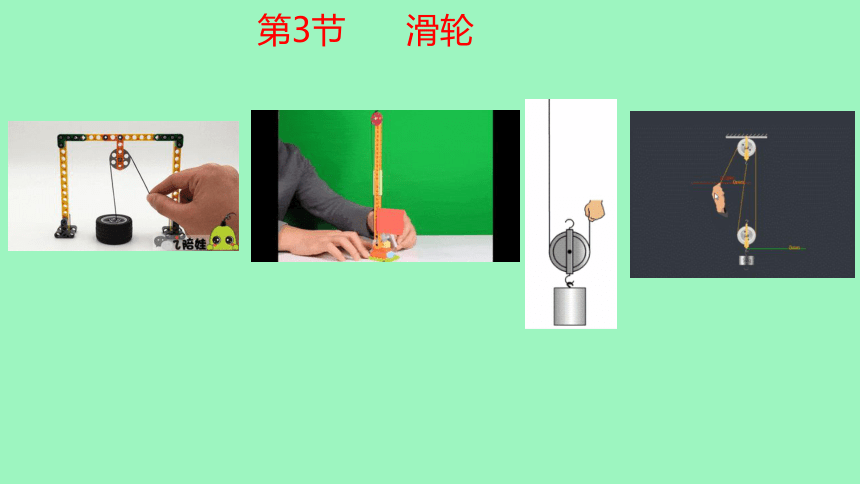

第3节 滑轮

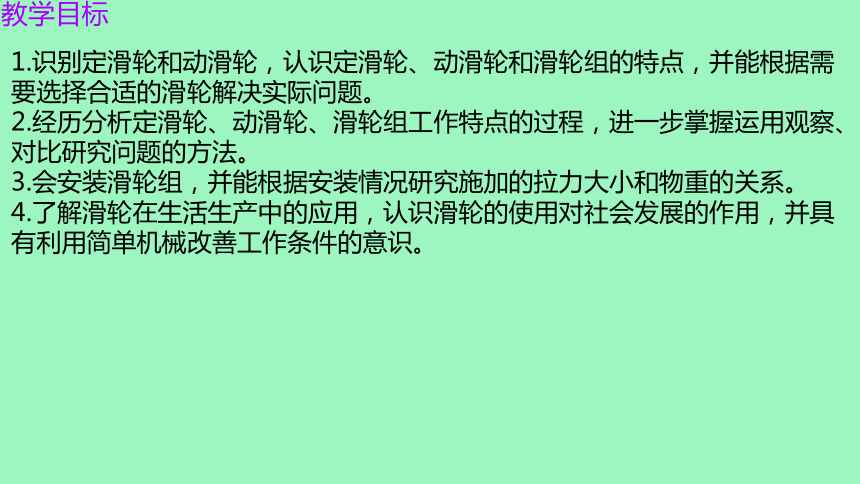

1.识别定滑轮和动滑轮，认识定滑轮、动滑轮和滑轮组的特点，并能根据需要选择合适的滑轮解决实际问题。
2.经历分析定滑轮、动滑轮、滑轮组工作特点的过程，进一步掌握运用观察、对比研究问题的方法。
3.会安装滑轮组，并能根据安装情况研究施加的拉力大小和物重的关系。
4.了解滑轮在生活生产中的应用，认识滑轮的使用对社会发展的作用，并具有利用简单机械改善工作条件的意识。
教学目标
问题

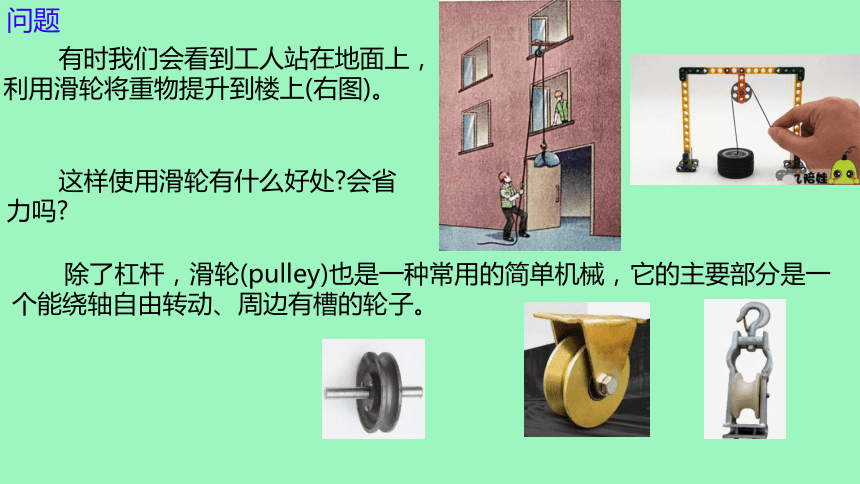

有时我们会看到工人站在地面上，利用滑轮将重物提升到楼上(右图)。
这样使用滑轮有什么好处 会省力吗
除了杠杆，滑轮(pulley)也是一种常用的简单机械，它的主要部分是一个能绕轴自由转动、周边有槽的轮子。
定滑轮和动滑轮

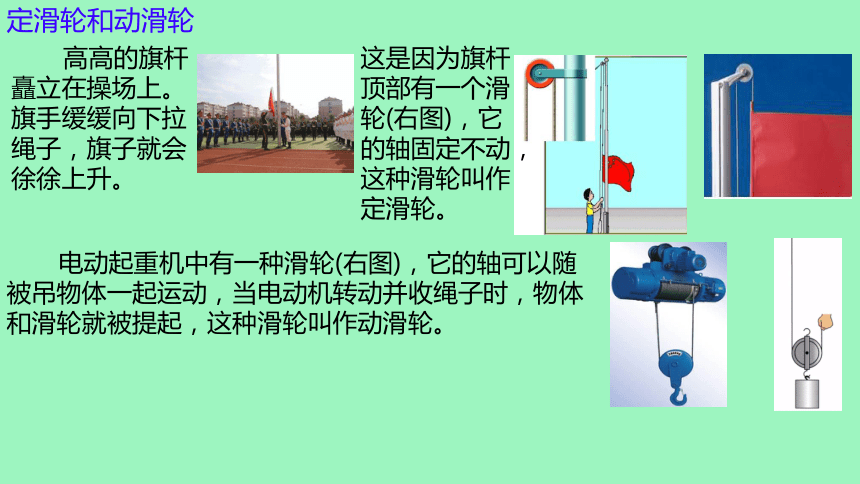

高高的旗杆矗立在操场上。旗手缓缓向下拉绳子，旗子就会徐徐上升。
这是因为旗杆顶部有一个滑轮(右图)，它的轴固定不动，这种滑轮叫作定滑轮。
电动起重机中有一种滑轮(右图)，它的轴可以随被吊物体一起运动，当电动机转动并收绳子时，物体和滑轮就被提起，这种滑轮叫作动滑轮。

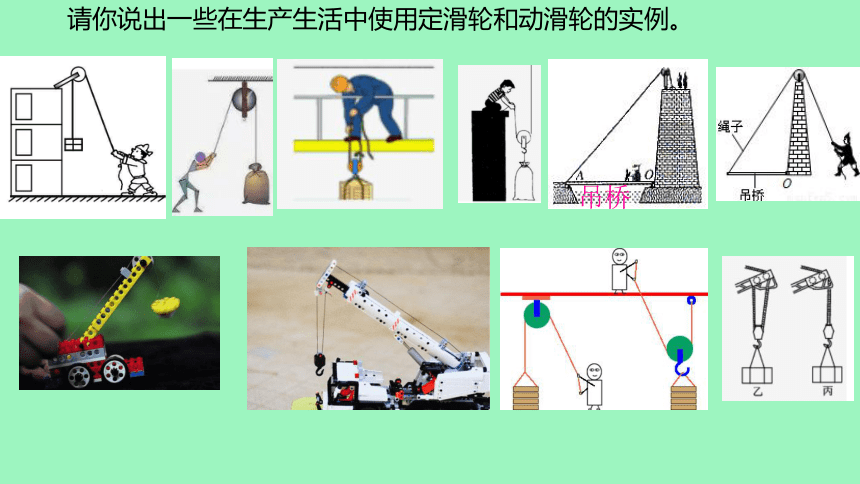

请你说出一些在生产生活中使用定滑轮和动滑轮的实例。
吊桥

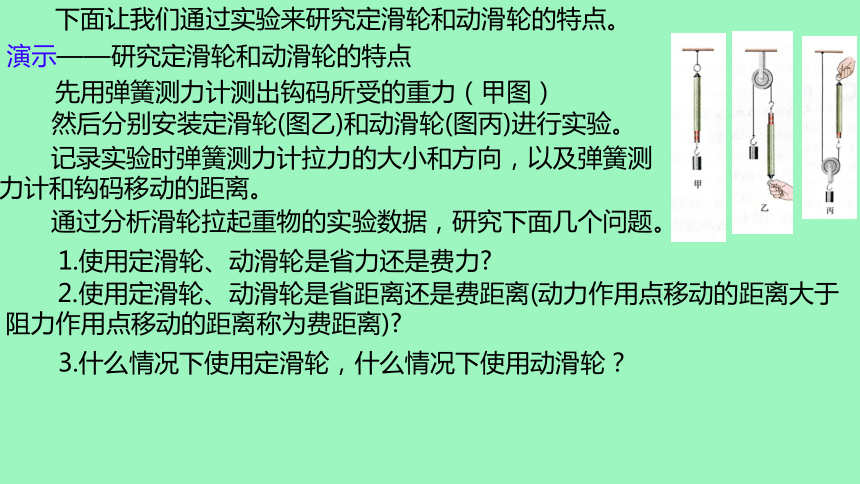

下面让我们通过实验来研究定滑轮和动滑轮的特点。
3.什么情况下使用定滑轮，什么情况下使用动滑轮？
演示——研究定滑轮和动滑轮的特点
先用弹簧测力计测出钩码所受的重力（甲图）
然后分别安装定滑轮(图乙)和动滑轮(图丙)进行实验。
记录实验时弹簧测力计拉力的大小和方向，以及弹簧测力计和钩码移动的距离。
通过分析滑轮拉起重物的实验数据，研究下面几个问题。
1.使用定滑轮、动滑轮是省力还是费力
2.使用定滑轮、动滑轮是省距离还是费距离(动力作用点移动的距离大于阻力作用点移动的距离称为费距离)

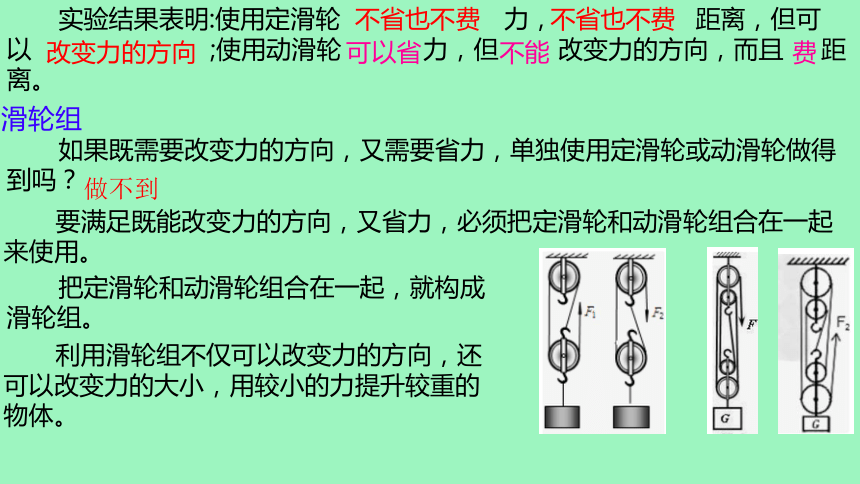

实验结果表明:使用定滑轮 力， 距离，但可以 ;使用动滑轮 力，但 改变力的方向，而且 距离。
不能
改变力的方向
可以省
不省也不费
费
不省也不费
滑轮组
如果既需要改变力的方向，又需要省力，单独使用定滑轮或动滑轮做得到吗？
做不到
要满足既能改变力的方向，又省力，必须把定滑轮和动滑轮组合在一起来使用。
把定滑轮和动滑轮组合在一起，就构成滑轮组。
利用滑轮组不仅可以改变力的方向，还可以改变力的大小，用较小的力提升较重的物体。

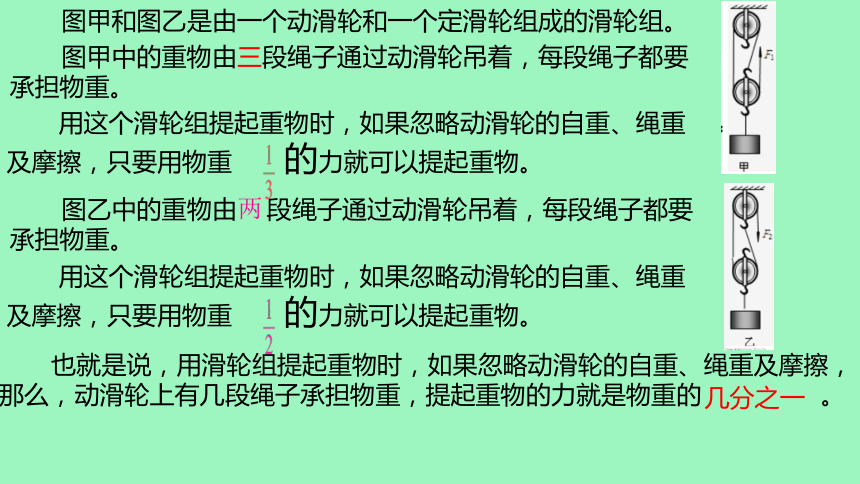

图甲中的重物由三段绳子通过动滑轮吊着，每段绳子都要承担物重。
图甲和图乙是由一个动滑轮和一个定滑轮组成的滑轮组。
也就是说，用滑轮组提起重物时，如果忽略动滑轮的自重、绳重及摩擦，那么，动滑轮上有几段绳子承担物重，提起重物的力就是物重的 。
用这个滑轮组提起重物时，如果忽略动滑轮的自重、绳重及摩擦，只要用物重 的力就可以提起重物。
图乙中的重物由 段绳子通过动滑轮吊着，每段绳子都要承担物重。
用这个滑轮组提起重物时，如果忽略动滑轮的自重、绳重及摩擦，只要用物重 的力就可以提起重物。
两
几分之一

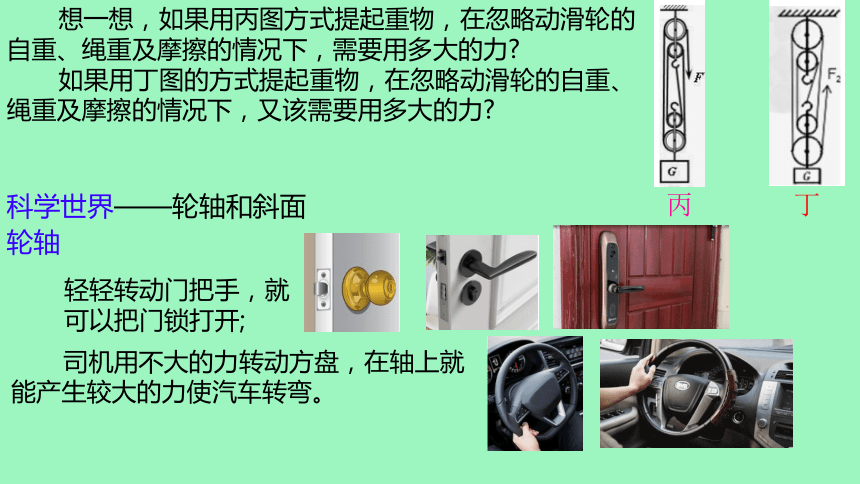

想一想，如果用丙图方式提起重物，在忽略动滑轮的自重、绳重及摩擦的情况下，需要用多大的力
科学世界——轮轴和斜面
丙
丁
如果用丁图的方式提起重物，在忽略动滑轮的自重、绳重及摩擦的情况下，又该需要用多大的力
轮轴
轻轻转动门把手，就可以把门锁打开;
司机用不大的力转动方盘，在轴上就能产生较大的力使汽车转弯。
门把手、方向盘等属于又一类简单械——轮轴
它们由具有共同转动轴的大轮和小轮组成
通常把大轮叫作轮，轮叫作轴。
轮
轴
大轮
小轮
小轮
大轮
下图是一些轮轴的实例，请你指出它们的“轮”和“轴”。
轮
轴
你能举出一些在生产生活中利用轮轴的例子吗
轮轴的原理式
轮轴实质是一个变形的可以连续旋转的杠杆，动力臂是轮半径R，阻力臂是轴半径r。一般情况下，动力作用在轮上，阻力作用在轴上。轮轴静止或匀速转动（不计轮与轴之间的摩擦）时，
F1R=F2r
斜面
人们往卡车上装载较重的货物时，常常会在车尾斜搭一块木板，将货物沿着木板往上推(右图)。
这样比直接向上抬起货物省力很多
这块倾斜的木板就是斜面
斜面是与水平面成一定角度的平面，也是一种简单机械。
同样的高度，斜面的倾角越小，斜面就越长，也就越省力。
都是斜面的应用
你能举出一些在生产生活中利用斜面的例子吗
高山的盘山坡道
物料运输机中的斜面传送带
主桥
引桥
引桥
斜面的原理式
斜面的长度为s，斜面的高度为h，在不计物体与斜面之间的摩擦的情况下，沿斜面向上拉重为G的物体所用的拉力F。这四个物理量之间的关系式为
Fs=Gh
或
小结
练习与应用
1.一个物体重1000N，如果用一个定滑轮提起它，需要用多大的力 如果用一个动滑轮提起它，不计摩擦、滑轮的自重和绳重，又要用多大的力
2.在建筑工地上，工人师傅有时需要站在地面上通过滑轮组提升重物，请在图甲中画出绳子的绕法。工人师傅有时需要站在楼顶通过滑轮组提升重物，请在图乙中画出绳子的绕法。哪种情况下更省力
=500N
解：
定滑轮不省力也不费力
F=G=1000N
定滑轮可以省一半力
乙更省力
3.利用如右图所示的滑轮组提起一个重600N的物体，不计摩擦、滑轮的自重和绳重，各需要多大的力 如果要把物体提高1m，绳子的自由端各要移动多少米
用滑轮组提起重物时，如果忽略动滑轮的自重、绳重及摩擦，那么，动滑轮上有几段绳子承担物重，提起重物的力就是物重的几分之一。
解：
这个滑轮上有三段绳子承担物重，提起重物的力
=200N
4.仔细观察自行车，看看它上面有几种简单机械，分别说明它们各起到了什么作用。
而车铃扳手、后轴上的齿轮和后轮是费力机械，可以起到省距离的作用。
自行车手闸、车把、脚踏板与轮盘、车铃扳手、后轴上的齿轮和后轮等都是简单机械。
手闸
车把
脚踏板
轮盘
后轴上的齿轮
后轮
车铃扳手
车铃
其中，手闸、车把、脚踏板与轮盘都是省力机械，起到省力的作用;
谢谢观看
