(共28张PPT)
第1节 杠杆
人教版

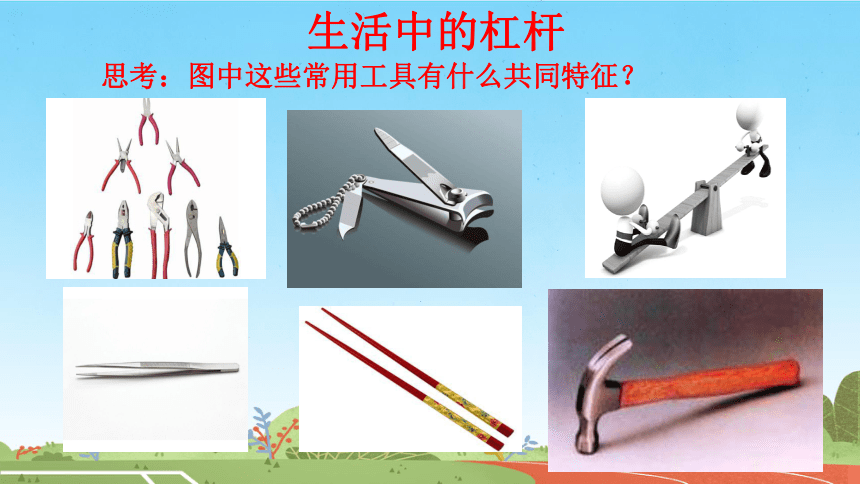

生活中的杠杆
思考：图中这些常用工具有什么共同特征？

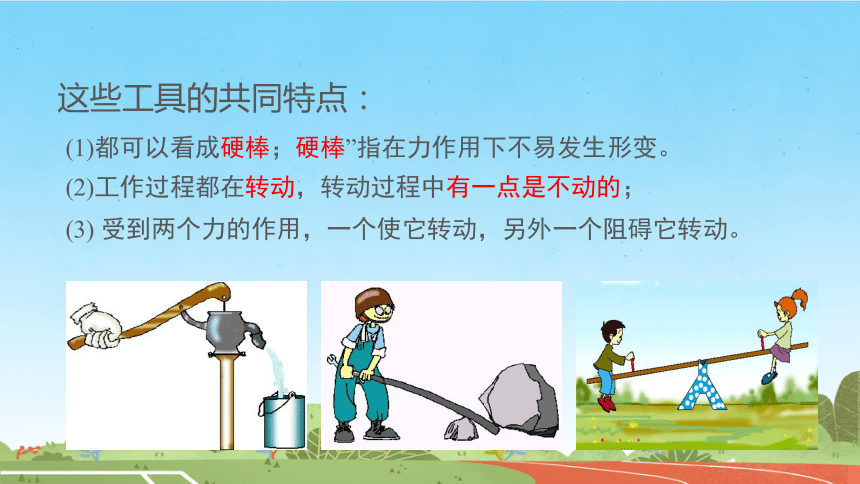

这些工具的共同特点：
(1)都可以看成硬棒；硬棒”指在力作用下不易发生形变。
(2)工作过程都在转动，转动过程中有一点是不动的；
(3) 受到两个力的作用，一个使它转动，另外一个阻碍它转动。
什么是杠杆？
一根硬棒，
在力的作用下，
能绕着固定点转动的硬棒，
这根硬棒就是杠杆。

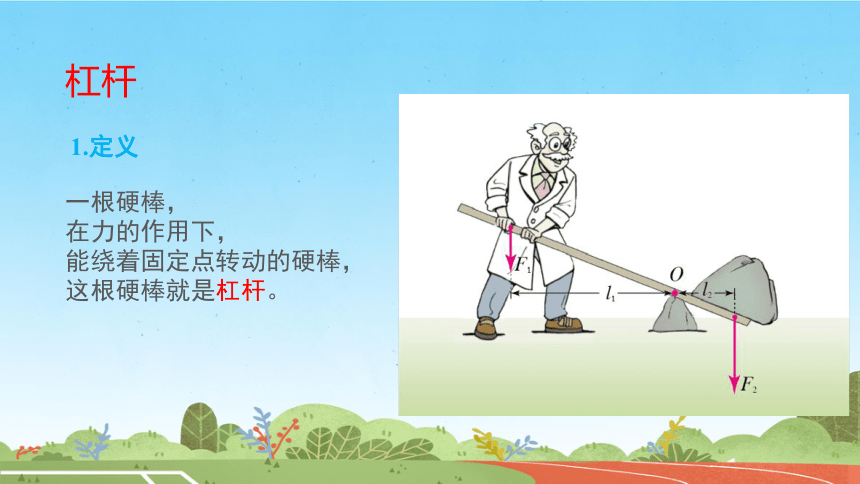

杠杆

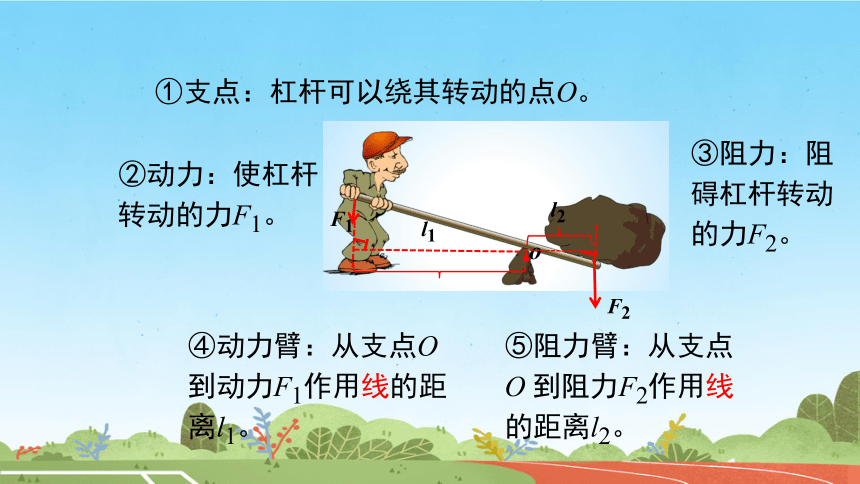

1.定义
o
①支点：杠杆可以绕其转动的点O。
F1
②动力：使杠杆转动的力F1。
F2
③阻力：阻碍杠杆转动的力F2。
l1
④动力臂：从支点O 到动力F1作用线的距离l1。
l2
⑤阻力臂：从支点O 到阻力F2作用线的距离l2。

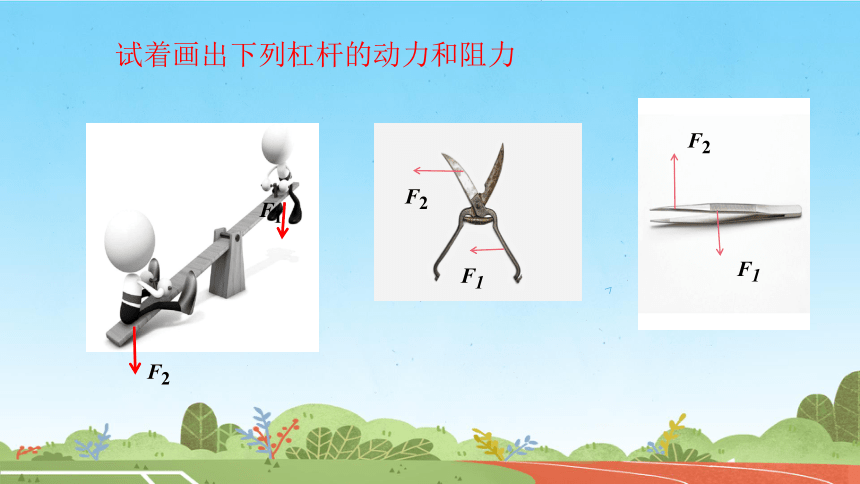

试着画出下列杠杆的动力和阻力
F1
F2
F1
F2
F1
F2

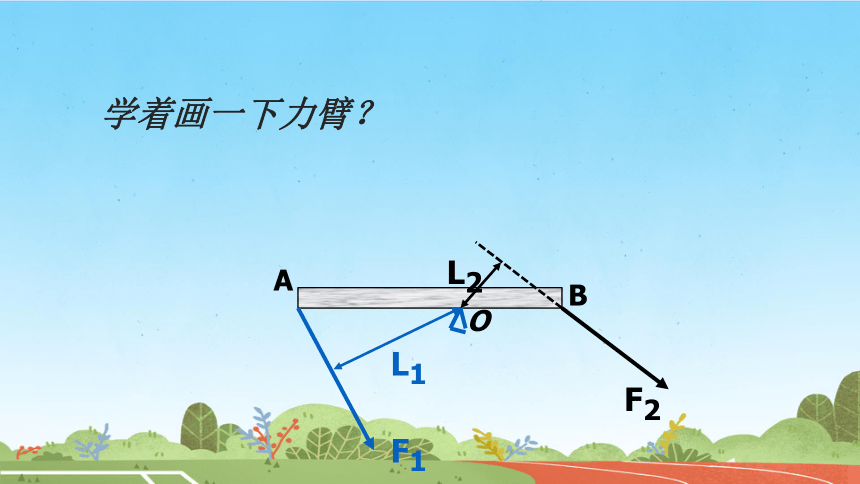

学着画一下力臂？
F1
F2
L1
L2
A
O
B
F1
F2

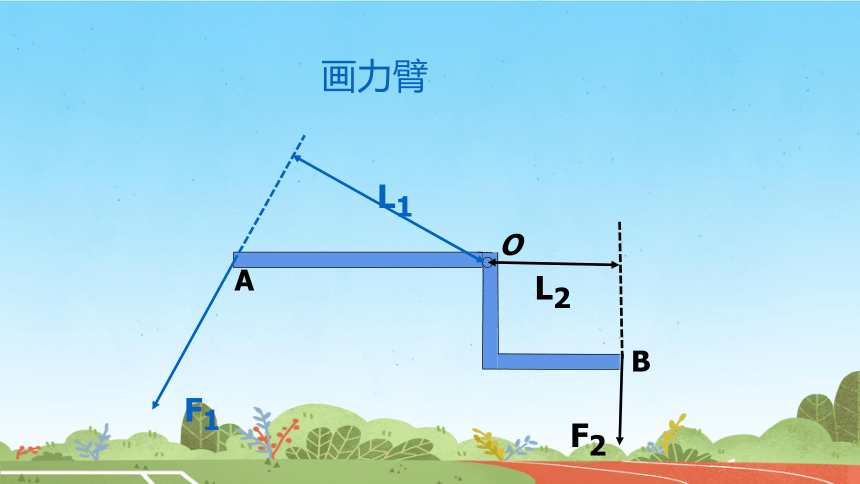

画力臂
A
O
B
L1
L2
如何正确作出杠杆的力臂
（1）确定支点；
（2）画力的作用线（过F1、F2的直线）；
（3）从支点向力的作用线作垂线，垂足在力的作用线上；
可简记为“一找点，二画线，三作垂线段，四标力臂”。
（4）标出力臂。
1、如图所示是用瓶起子打开瓶盖的情境，开启过程中某时刻，可将瓶起子看作一个杠杆（忽略杠杆所受重力），用“ O ”表示支点位置，手施加的力为动力Fl（方向垂直杠杆），杠杆所受阻力为F2（方向垂直杠杆），能表示此时支点、动力和阻力的示意图是（　　）
A．
B．
C．
D．
D
2、关于支点的位置，下列说法中正确的是（　　）
A．支点必须在动力作用点、阻力作用点之间
B．支点一定在杠杆的一端
C．支点一定在杠杆上
D．支点一定在杠杆的中点
C
3、赛艇比赛中，运动员用力向后划桨，赛艇就快速前进，这是因为力的作用是______的。划桨时，船桨上的______（选填“A”或“B”）点是支点。
相互
A
4、如图，请在图中画出力F1的力臂L及杠杆所受阻力F2的示意图。
杠杆平衡：杠杆在动力和阻力作用下静止时。
杠杆在满足什么条件时才会平衡？
杠杆的平衡条件
探究杠杆的平衡条件
实验操作：
（1）调节平衡螺母，使杠杆水平平衡。
目的：
消除杠杆自身重力对实验的影响；
保证力臂沿杠杆，便于测量。　
探究杠杆的平衡条件
（2）杠杆两端挂上不同数量的钩码，移动钩码的位置，使杠杆水平平衡。将动力F1、阻力F2、动力臂l1、阻力臂l2记录表格中。
（3）改变阻力和阻力臂的大小，相应调节动力和动力臂的大小，再做几次实验。
次数 动力 F1/N 阻力 F2/N 动力臂l1/m 阻力臂l2/m
1
2
3
4
5
6
实验表格：
分析数据并得出结论
　杠杆平衡时，动力×动力臂=阻力×阻力臂。
如果动力臂是阻力臂的几倍，那么动力就是阻力的几分之一
5、小红同学为了“探究杠杆平衡条件”设计了两种实验方案：第一种弹簧测力计沿竖直方向拉，其读数为F1；第二种弹簧测力计倾斜拉，其读数为F2，第______（选填“一”或“二”）种实验方案更方便；在同等条件下，两次弹簧测力计读数F1______F2（选填“<”“>”或“=”），原因是________。
一
<
拉力的力臂会变小，拉力变大
6、图甲、乙是小东同学研究杠杆平衡条件的实验装置和操作图，关于此实验下列说法正确的是（　　）
A．实验前发现杠杆如图甲，则需要将杠杆的平衡螺母向左调节
B．支点O位于其重心处是为了避免杠杆自重对实验的影响
C．图乙中，在B点挂4个相同的钩码可以使杠杆水平平衡
D．图乙中，在O点右侧杠杆上的某位置施加竖直向上的力，可以使杠杆水平平衡
B
7、如图所示，杠杆能绕O点转动，请画出使杠杆保持如图静止的最小力F。
杠杆的分类
1
省力杠杆
【特点】
动力臂大于阻力臂
动力小于阻力，省力
费距离
【实例】
起子
羊角锤
压水井手柄等
老虎钳、修剪树的剪子、
指甲钳、
铡刀、
手推车
2
费力杠杆
【特点】
动力臂小于阻力臂
动力大于阻力，费力
省距离
【实例】
船桨等
笤帚
筷子
镊子
火钳、
理发剪子、
钓鱼竿
3
等臂杠杆
【特点】
动力臂等于阻力臂
动力等于阻力
【实例】
天平，定滑轮等
8、如图所示是同学们常用的燕尾夹，假设AB与BC等长，当用力摁住C点打开该夹子时，可把 ___________点看作支点，此时夹子可近似看作 ___________杠杆（选填“省力”、“费力”或“等臂”）。用它来夹纸张，纸的页数越多，越不容易脱落，是因为压力越大，纸与纸之间___________就越大。
B
等臂杠杆
摩擦力
9、如图所示的工具在使用时，属于费力杠杆的是（　　）
A．瓶盖起子
B．食品夹
C．托盘天平
D．羊角锤
B
10、如图甲是环保垃圾桶，环卫工人在B点用力使其静止，图乙为其简化示意图。若将垃圾桶看成一个杠杆，A为支点，O点为垃圾桶重心。请在图乙中画出：（1）作用在B点的最小动力F1的示意图及F1的力臂L1；（2）垃圾桶所受重力的示意图。
