(共21张PPT)
课程讲授
课堂练习
课堂小结
学习导入
课后作业
3.1　光的折射
第1课时　探究光的折射特点
第三章 光的折射 透镜

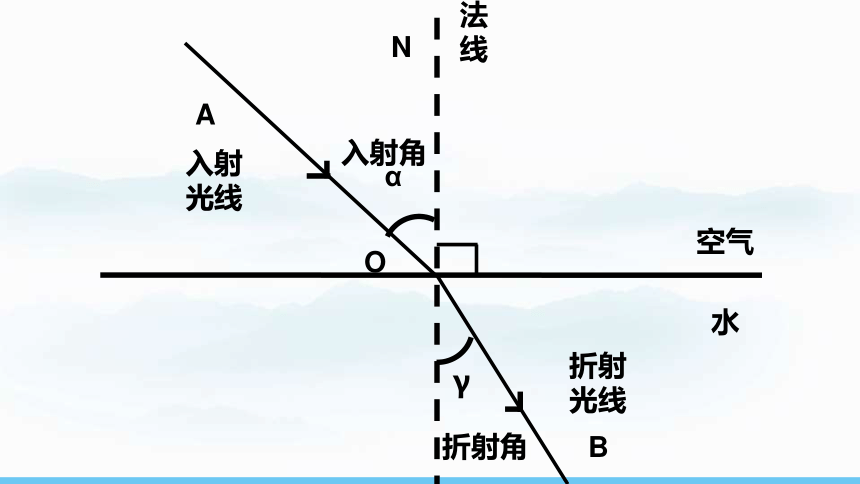

一、定义：光从一种介质斜射入另一种介质时，传播方向发生偏折的现象叫光的折射。
A
O
N
α
入射光线
折射光线
入射角
法线
折射角
γ
B
空气
水
光的折射遵循什么规律？
入射角与折射角关系如何？
入射光线、折射光线、法线关系如何？

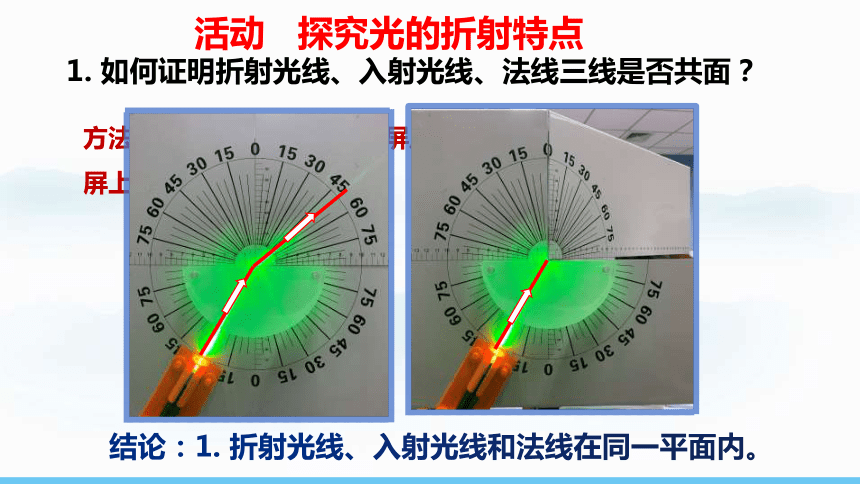

1. 如何证明折射光线、入射光线、法线三线是否共面？
方法：有折射光线的半个光屏后折一定的角度，看光屏上是否有折射光线。
结论：1. 折射光线、入射光线和法线在同一平面内。
活动 探究光的折射特点

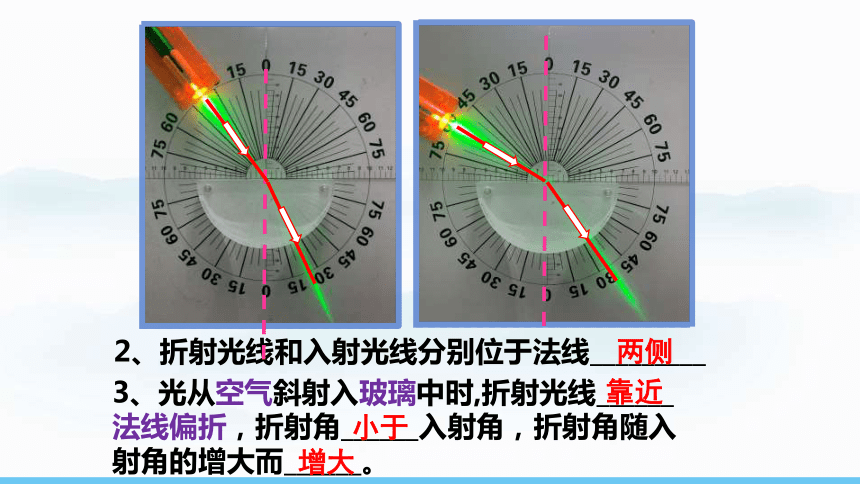

3、光从空气斜射入玻璃中时,折射光线______法线偏折，折射角______入射角，折射角随入射角的增大而______。
小于
靠近
增大
2、折射光线和入射光线分别位于法线_________
两侧

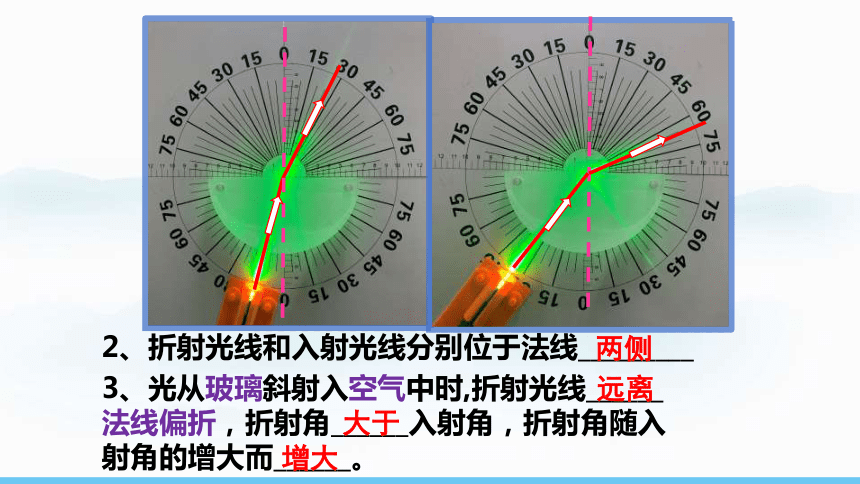

3、光从玻璃斜射入空气中时,折射光线______法线偏折，折射角______入射角，折射角随入射角的增大而______。
远离
大于
增大
2、折射光线和入射光线分别位于法线_________
两侧
若将玻璃变为水，规律是否发生变化？
发现：
空气中的角总是大于其它介质中的角。
活动 探究光的折射特点
如何让实验结论更具有普遍性？

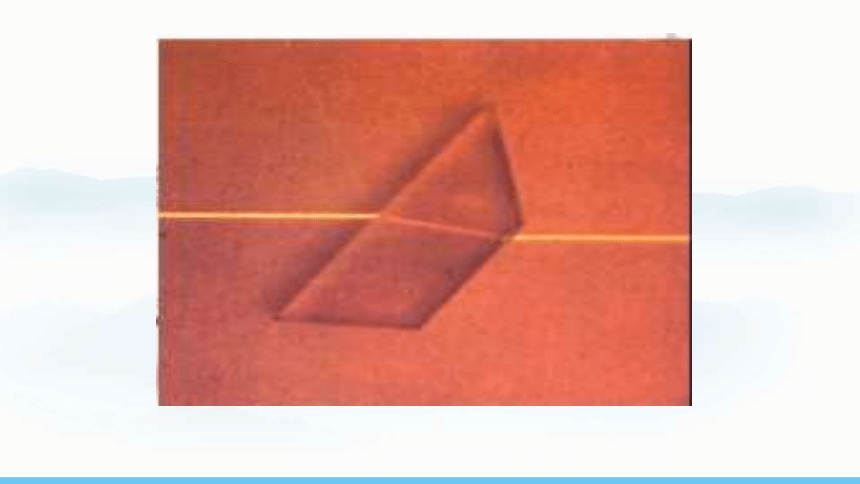

4.当光垂直于介质表面入射时，折射光线如何变化？
结论：当光垂直于介质表面入射时，折射角等于____。
活动 探究光的折射特点
零
5.将光沿原来折射光线方向入射，此时折射光线是否与原来入射光线重合？
活动 4.2 探究光的折射特点
5.将光沿原来折射光线方向入射，此时折射光线是否与原来入射光线重合？
结论：在光的折射现象中，光路______。
活动 探究光的折射特点
可逆
在光的折射中，光路是可逆的。
M M′
M M′
O
O
A
B
A
B
N
N′
N
N′
α
α
γ
γ
空气
空气
水
水
二、光的折射定律：
1.折射光线与入射光线、法线在同一平面内；
2.折射光线与入射光线分居在法线的两侧；
3.当光线从空气斜射入其它介质时，折射光线偏向法线;
当光从其它介质斜射入空气中时，折射光线偏离法线.
4.折射角随着入射角的增大而增大；
5.在光的折射现象中，光路是可逆的。
空气中角大
小练：辨别下列光路图是否正确：
（要求：指出错误的图违背了哪些折射规律）
×
×
×
√
光的折射
折射现象：当光从一种介质斜射入另一种介质时，传播方向发生偏折
折射规律
空气中的角大
在折射现象中，光路可逆
1、光从一种介质射入另一种介质时，传播方向发生 ，这种现象叫做光的 。当光从空气射入水中或其他介质中时，折射光线向法线 。
2、完成光路图。
空气
水
空气
玻璃
改变
折射
偏折
3、下列现象中属于光的折射的是 （ ）
A、海市蜃楼 B、日食
C、水中的倒影 D、小孔成像
4、折射光线向法线偏折，则光可能是 （ ）
A、从水中斜射入空气中 B、从空气中斜射入水中 C、从水中垂直射向空气中 D、从空气中垂直射向水中
A
B
5、一束光线由空气斜射入水中，入射角逐渐增大，则折射角（ ）
A、逐渐减小
B、不变
C、逐渐增大，但总小于入射角
D、逐渐增大，可能大于入射角
C
谢谢观看
