3.3　凸透镜成像的规律
第3课时　投影仪 放大镜 （+照相机）
第三章 光的折射 透镜

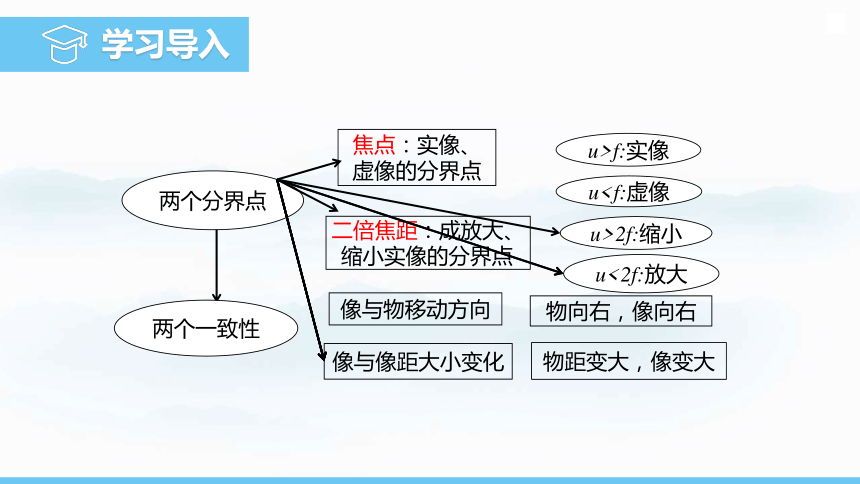

两个分界点
两个一致性
焦点：实像、虚像的分界点
二倍焦距：成放大、缩小实像的分界点
像与像距大小变化
像与物移动方向
u>f:实像
u<2f:放大
u>2f:缩小
u物向右，像向右
物距变大，像变大

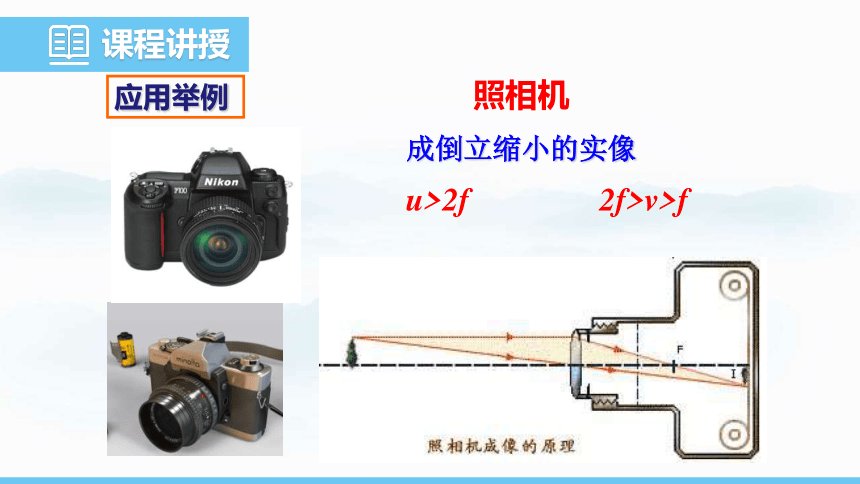

照相机
成倒立缩小的实像
u>2f
2f>v>f
应用举例

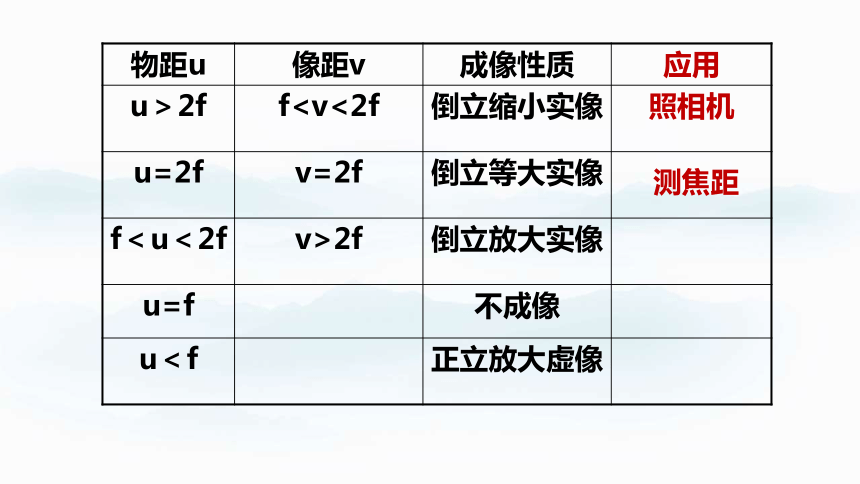

物距u 像距v 成像性质 应用
u＞2f fu=2f v=2f 倒立等大实像
f＜u＜2f v>2f 倒立放大实像
u=f 不成像
u＜f 正立放大虚像
测焦距
应用举例

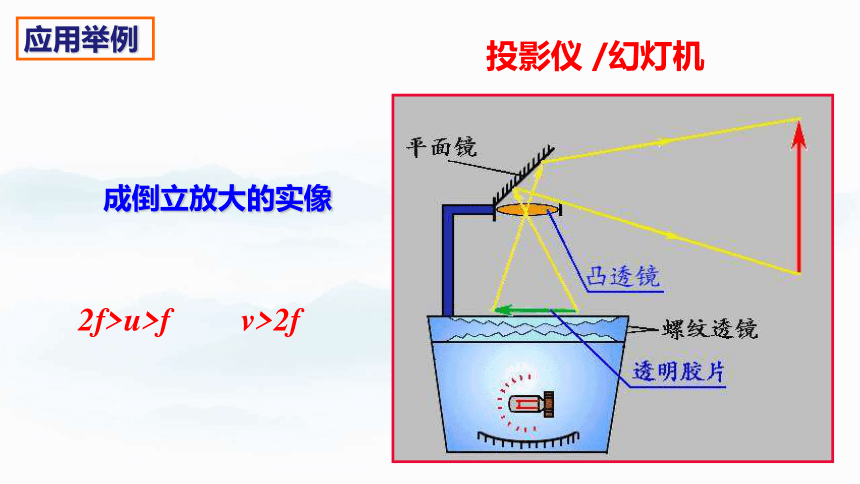

投影仪 /幻灯机
投影仪 /幻灯机
成倒立放大的实像
v>2f
2f>u>f
应用举例
应用举例

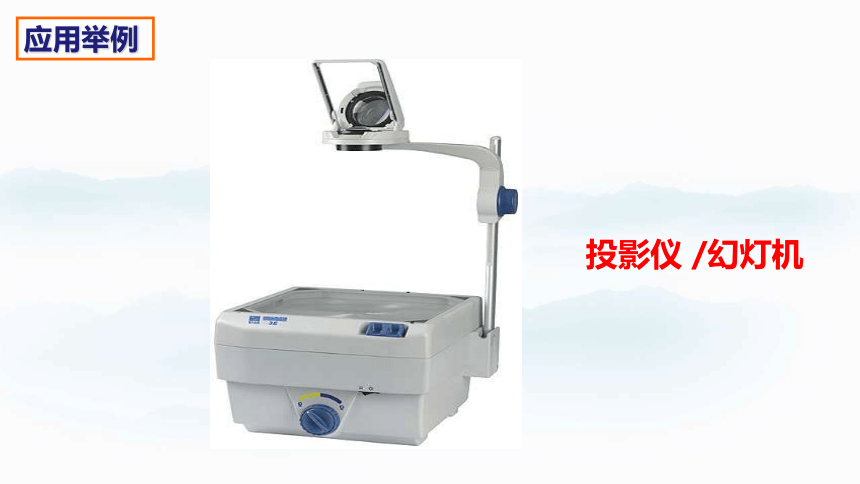

投影仪 /幻灯机
物距u 像距v 成像性质 应用
u＞2f fu=2f v=2f 倒立等大实像 测焦距
f＜u＜2f v>2f 倒立放大实像 投影仪/幻灯机
u=f 不成像 平行光
u＜f 正立放大虚像
放大镜
成正立放大的虚像
u＜f
应用举例
物距u 像距v 成像性质 应用
u＞2f fu=2f v=2f 倒立等大实像 测焦距
f＜u＜2f v>2f 倒立放大实像 投影仪/幻灯机
u=f 不成像 平行光
u＜f 正立放大虚像 放大镜
照相机的调节
①调节依据
凸透镜成倒立、缩小的实像时，物近像远像变大。
②调节方法
像偏小时，物体靠近相机，暗箱拉长；像偏大时，物体远离相机，暗箱缩短。
投影仪的调节
①调节依据
凸透镜成倒立、放大的实像时，物近像远像变大。
②调节方法
像偏小时，投影片靠近镜头，投影仪远离屏幕；像偏大时，投影片远离镜头，投影仪靠近屏幕。
放大镜的调节
①调节依据
凸透镜成虚像时，物近像近像变小。
②调节方法
像偏小时，物体稍微远离镜头，适当调节眼睛位置；像偏大时，物体稍微靠近镜头，适当调节眼睛位置。
1. 将一滴水滴在水平放着的塑料贺卡的字上，人看到水滴下面的字是 （ ）
A、等大的实像 B、放大的虚像
C、等大的虚像 D、缩小的实像
2.（照相机）为了使照片上的人像大一些，照相时
应该 （填“靠近”或“远离”）照相机一些。
A
靠近
3.用投影仪投影胶片时，要使屏幕上的字大些，可采用的方法是( )
A.使投影仪远离屏幕些，同时将镜头移近胶片一些。
B.使投影仪靠近屏幕些，同时将镜头远离胶片一些。
C.只需将投影仪远离屏幕。
D.只需将投影仪移近屏幕。
B
物距u 像距v 成像性质 应用
u＞2f fu=2f v=2f 倒立等大实像 测焦距
f＜u＜2f v>2f 倒立放大实像 投影仪/幻灯机
u=f 不成像 平行光
u＜f 正立放大虚像 放大镜
完成对应“课后练习”
