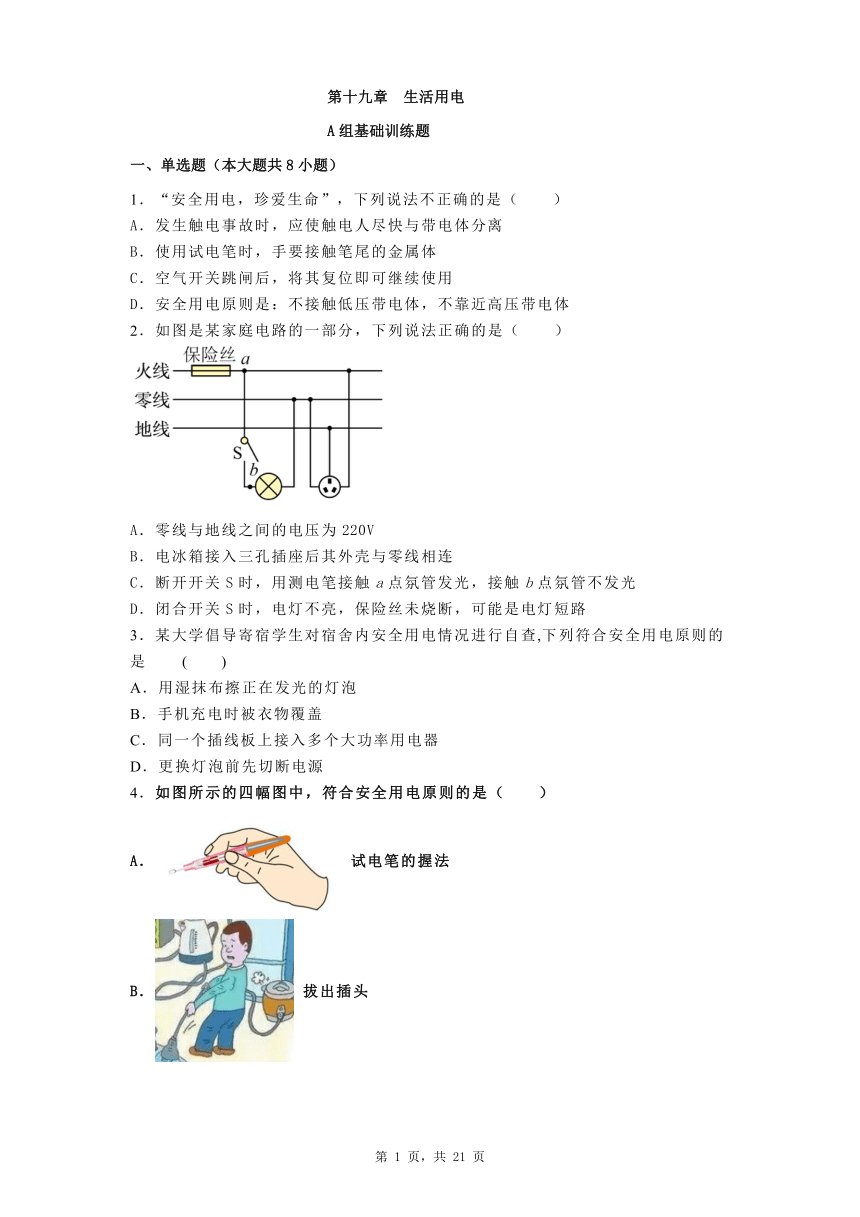

第十九章 生活用电
A组基础训练题
一、单选题（本大题共8小题）
1．“安全用电，珍爱生命”，下列说法不正确的是（　　）
A．发生触电事故时，应使触电人尽快与带电体分离
B．使用试电笔时，手要接触笔尾的金属体
C．空气开关跳闸后，将其复位即可继续使用
D．安全用电原则是：不接触低压带电体，不靠近高压带电体
2．如图是某家庭电路的一部分，下列说法正确的是（　　）
A．零线与地线之间的电压为220V
B．电冰箱接入三孔插座后其外壳与零线相连
C．断开开关S时，用测电笔接触a点氛管发光，接触b点氛管不发光
D．闭合开关S时，电灯不亮，保险丝未烧断，可能是电灯短路
3．某大学倡导寄宿学生对宿舍内安全用电情况进行自查,下列符合安全用电原则的是 (　　)
A．用湿抹布擦正在发光的灯泡
B．手机充电时被衣物覆盖
C．同一个插线板上接入多个大功率用电器
D．更换灯泡前先切断电源
4．如图所示的四幅图中，符合安全用电原则的是（　　）

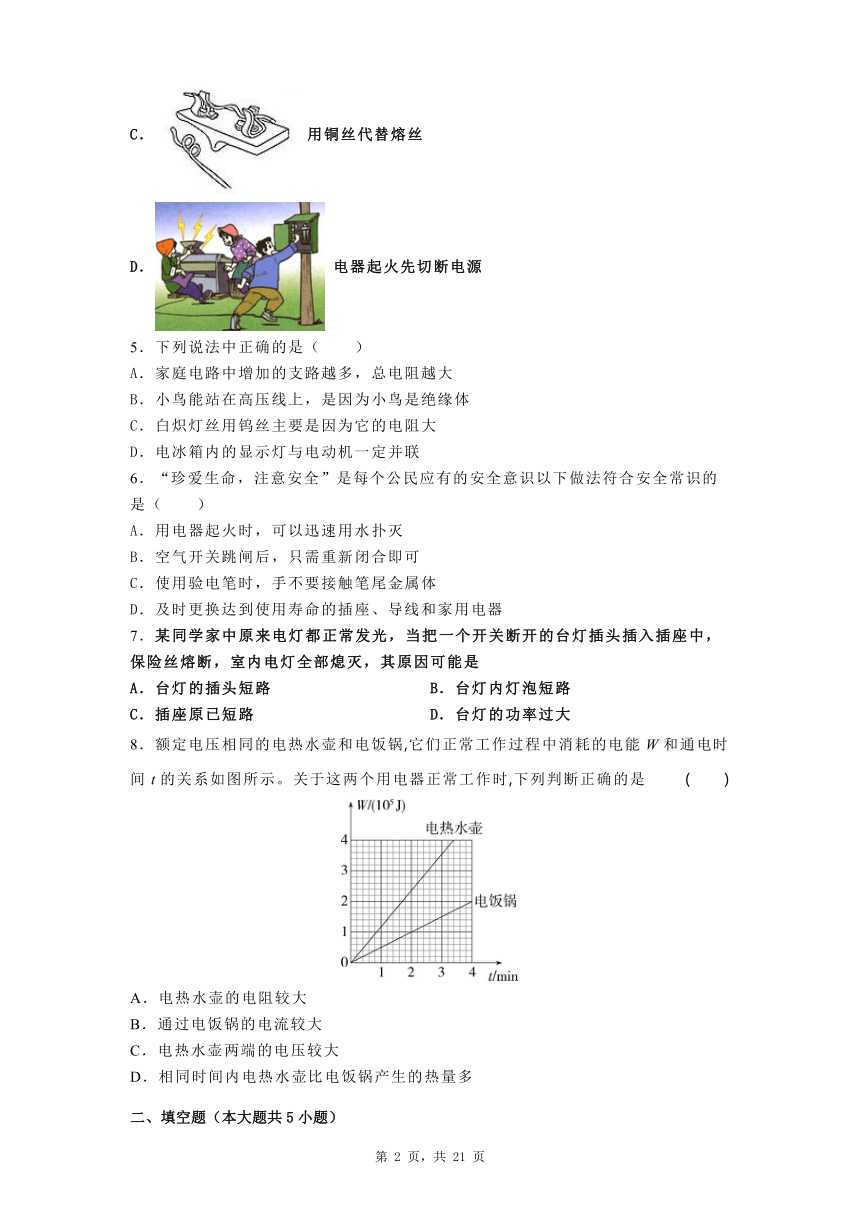

A． 试电笔的握法
B． 拔出插头
C． 用铜丝代替熔丝
D． 电器起火先切断电源
5．下列说法中正确的是（　　）
A．家庭电路中增加的支路越多，总电阻越大
B．小鸟能站在高压线上，是因为小鸟是绝缘体
C．白炽灯丝用钨丝主要是因为它的电阻大
D．电冰箱内的显示灯与电动机一定并联
6．“珍爱生命，注意安全”是每个公民应有的安全意识以下做法符合安全常识的是（　　）
A．用电器起火时，可以迅速用水扑灭
B．空气开关跳闸后，只需重新闭合即可
C．使用验电笔时，手不要接触笔尾金属体
D．及时更换达到使用寿命的插座、导线和家用电器
7．某同学家中原来电灯都正常发光，当把一个开关断开的台灯插头插入插座中，保险丝熔断，室内电灯全部熄灭，其原因可能是
A．台灯的插头短路 B．台灯内灯泡短路
C．插座原已短路 D．台灯的功率过大
8．额定电压相同的电热水壶和电饭锅,它们正常工作过程中消耗的电能W和通电时间t的关系如图所示。关于这两个用电器正常工作时,下列判断正确的是 (　　)
A．电热水壶的电阻较大
B．通过电饭锅的电流较大
C．电热水壶两端的电压较大
D．相同时间内电热水壶比电饭锅产生的热量多
二、填空题（本大题共5小题）

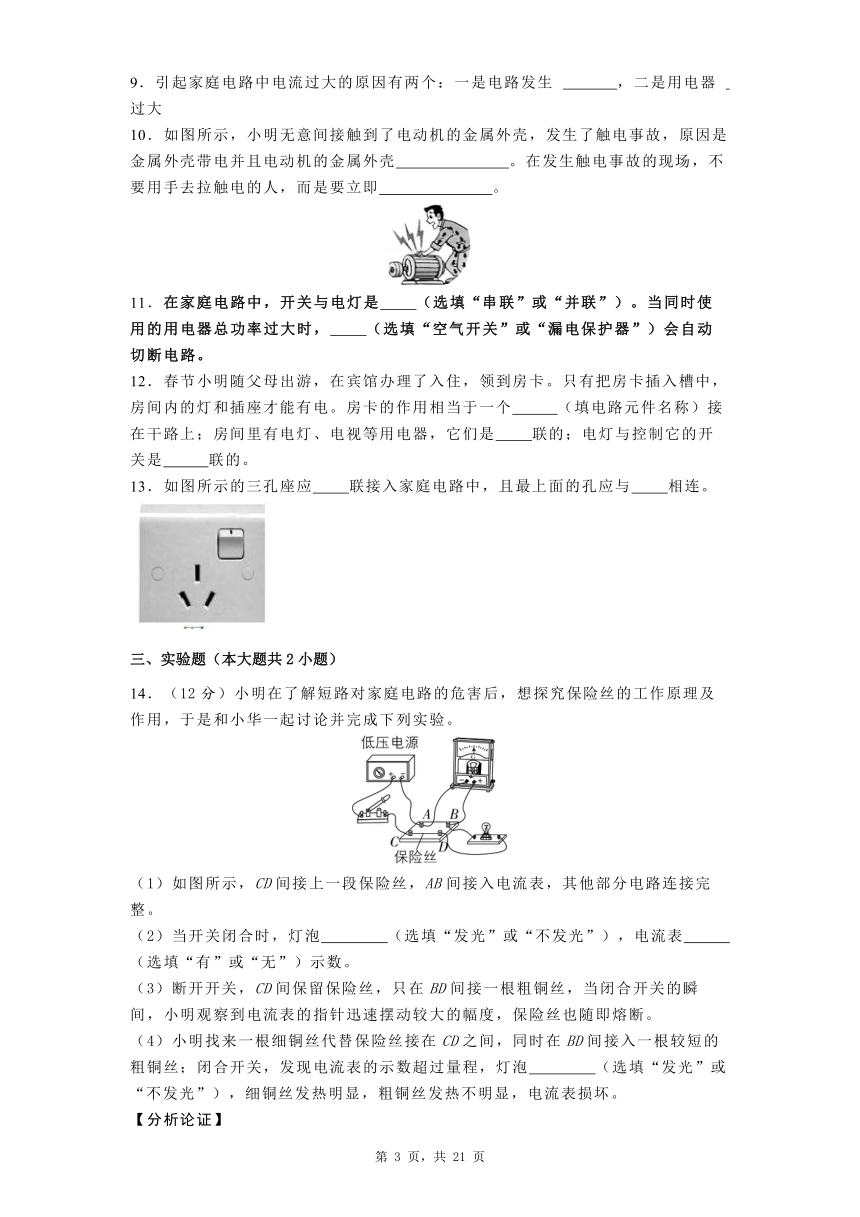

9．引起家庭电路中电流过大的原因有两个：一是电路发生 ，二是用电器 过大
10．如图所示，小明无意间接触到了电动机的金属外壳，发生了触电事故，原因是金属外壳带电并且电动机的金属外壳 。在发生触电事故的现场，不要用手去拉触电的人，而是要立即 。
11．在家庭电路中，开关与电灯是 （选填“串联”或“并联”）。当同时使用的用电器总功率过大时， （选填“空气开关”或“漏电保护器”）会自动切断电路。
12．春节小明随父母出游，在宾馆办理了入住，领到房卡。只有把房卡插入槽中，房间内的灯和插座才能有电。房卡的作用相当于一个 （填电路元件名称）接在干路上；房间里有电灯、电视等用电器，它们是 联的；电灯与控制它的开关是 联的。
13．如图所示的三孔座应 联接入家庭电路中，且最上面的孔应与 相连。
三、实验题（本大题共2小题）
14．（12分）小明在了解短路对家庭电路的危害后，想探究保险丝的工作原理及作用，于是和小华一起讨论并完成下列实验。
（1）如图所示，CD间接上一段保险丝，AB间接入电流表，其他部分电路连接完整。
（2）当开关闭合时，灯泡　　　　（选填“发光”或“不发光”），电流表　　　　（选填“有”或“无”）示数。
（3）断开开关，CD间保留保险丝，只在BD间接一根粗铜丝，当闭合开关的瞬间，小明观察到电流表的指针迅速摆动较大的幅度，保险丝也随即熔断。
（4）小明找来一根细铜丝代替保险丝接在CD之间，同时在BD间接入一根较短的粗铜丝；闭合开关，发现电流表的示数超过量程，灯泡　　　　（选填“发光”或“不发光”），细铜丝发热明显，粗铜丝发热不明显，电流表损坏。
【分析论证】

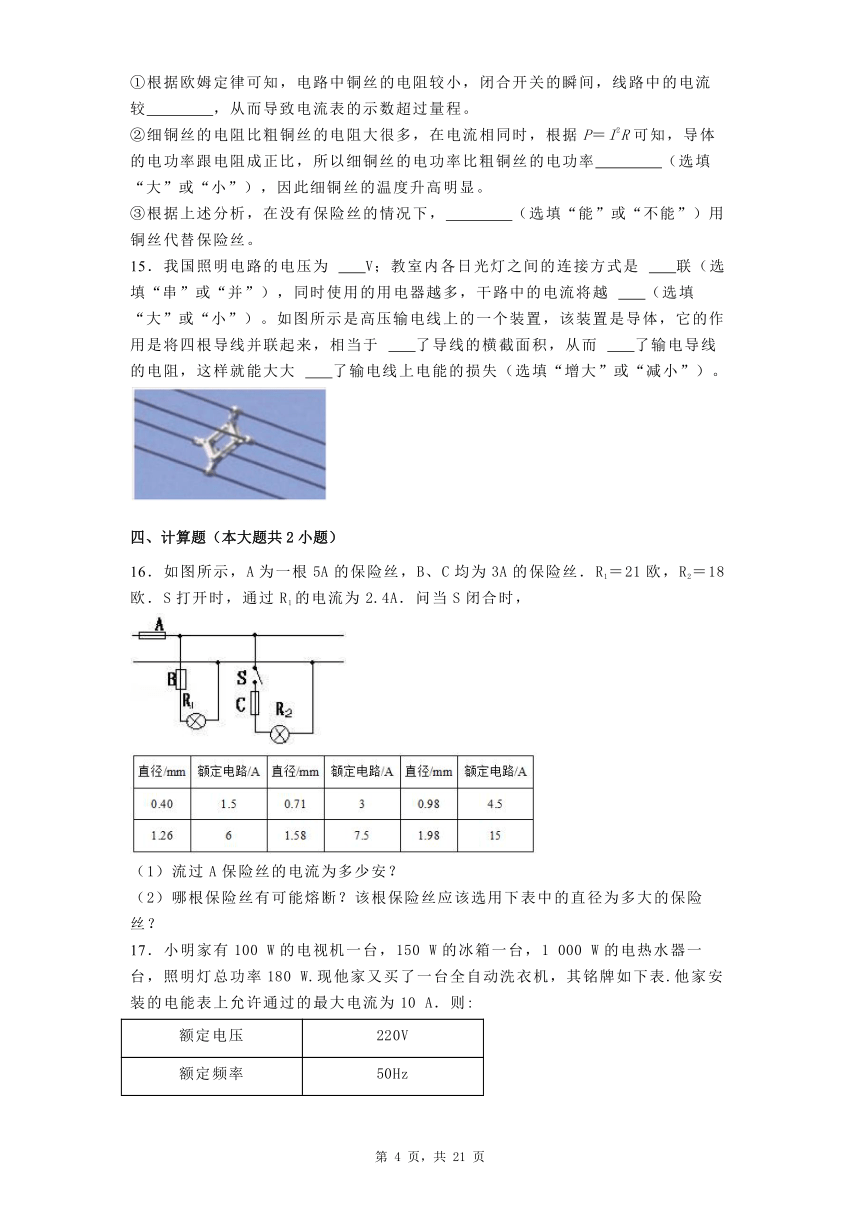

①根据欧姆定律可知，电路中铜丝的电阻较小，闭合开关的瞬间，线路中的电流较　　　　，从而导致电流表的示数超过量程。
②细铜丝的电阻比粗铜丝的电阻大很多，在电流相同时，根据P＝I2R可知，导体的电功率跟电阻成正比，所以细铜丝的电功率比粗铜丝的电功率　　　　（选填“大”或“小”），因此细铜丝的温度升高明显。
③根据上述分析，在没有保险丝的情况下，　　　　（选填“能”或“不能”）用铜丝代替保险丝。
15．我国照明电路的电压为 V；教室内各日光灯之间的连接方式是 联（选填“串”或“并”），同时使用的用电器越多，干路中的电流将越 （选填“大”或“小”）。如图所示是高压输电线上的一个装置，该装置是导体，它的作用是将四根导线并联起来，相当于 了导线的横截面积，从而 了输电导线的电阻，这样就能大大 了输电线上电能的损失（选填“增大”或“减小”）。
四、计算题（本大题共2小题）
16．如图所示，A为一根5A的保险丝，B、C均为3A的保险丝．R1＝21欧，R2＝18欧．S打开时，通过R1的电流为2.4A．问当S闭合时，
（1）流过A保险丝的电流为多少安？
（2）哪根保险丝有可能熔断？该根保险丝应该选用下表中的直径为多大的保险丝？
17．小明家有100 W的电视机一台，150 W的冰箱一台，1 000 W的电热水器一台，照明灯总功率180 W.现他家又买了一台全自动洗衣机，其铭牌如下表.他家安装的电能表上允许通过的最大电流为10 A．则:
额定电压 220V
额定频率 50Hz

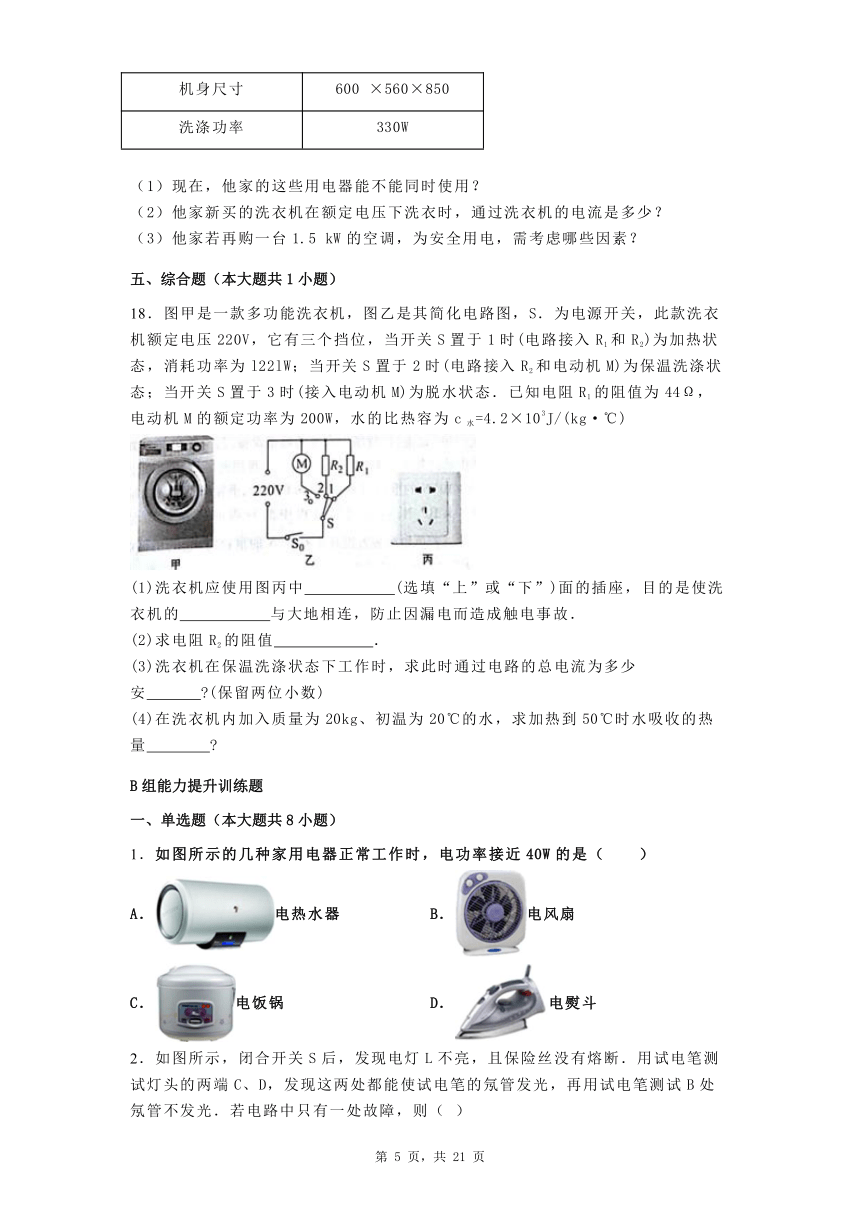

机身尺寸 600 ×560×850
洗涤功率 330W
（1）现在，他家的这些用电器能不能同时使用？
（2）他家新买的洗衣机在额定电压下洗衣时，通过洗衣机的电流是多少？
（3）他家若再购一台1.5 kW的空调，为安全用电，需考虑哪些因素？
五、综合题（本大题共1小题）
18．图甲是一款多功能洗衣机，图乙是其简化电路图，S．为电源开关，此款洗衣机额定电压220V，它有三个挡位，当开关S置于1时(电路接入R1和R2)为加热状态，消耗功率为l22lW；当开关S置于2时(电路接入R2和电动机M)为保温洗涤状态；当开关S置于3时(接入电动机M)为脱水状态．已知电阻R1的阻值为44Ω，电动机M的额定功率为200W，水的比热容为c水=4.2×103J/(kg·℃)
(1)洗衣机应使用图丙中 (选填“上”或“下”)面的插座，目的是使洗衣机的 与大地相连，防止因漏电而造成触电事故．
(2)求电阻R2的阻值 ．
(3)洗衣机在保温洗涤状态下工作时，求此时通过电路的总电流为多少安 (保留两位小数)
(4)在洗衣机内加入质量为20kg、初温为20℃的水，求加热到50℃时水吸收的热量
B组能力提升训练题
一、单选题（本大题共8小题）
1．如图所示的几种家用电器正常工作时，电功率接近40W的是（　　）
A．电热水器 B．电风扇
C．电饭锅 D．电熨斗
2．如图所示，闭合开关S后，发现电灯L不亮，且保险丝没有熔断．用试电笔测试灯头的两端C、D，发现这两处都能使试电笔的氖管发光，再用试电笔测试B处氖管不发光．若电路中只有一处故障，则（ ）
A．AC段某处断路 B．BD段某处断路 C．电灯L断路 D．电灯L短路
3．“安全用电，珍惜生命”是每个公民应有的意识．下列关于家庭电路说法正确的是
A．家电路起火时，应先用水扑灭，然后再断开电路
B．空气开关跳闸，一定是家庭电路出现短路导致的
C．当有人触电时，漏电保护器会迅速切断电路
D．家中多个大功率用电器，应接在同一插线板上使用
4．下列做法符合安全用电常识的是（　　）
A．用电器的三脚插头可以插入两孔插座中使用
B．使用测电笔时，金属体笔尖应该接触被测导线，手指按住金属体笔尾，不能碰到金属体笔尖
C．有人触电时应迅速用手把他拉离电源
D．家庭电路中开关接在火线或零线上都可以
5．如图是某家庭电路的一部分，下列说法正确的是（　　）
A．零线与地线之间的电压为220V
B．电冰箱接入三孔插座后其外壳与零线相连
C．断开开关S时，用测电笔接触a点氛管发光，接触b点氛管不发光
D．闭合开关S时，电灯不亮，保险丝未烧断，可能是电灯短路
6．做中餐时，由于靠近餐桌的三孔插座不够用，小华的爸爸决定将如图所示电火锅的三脚插头上的一个长脚掰断，插在两孔插座上使用，小华赶忙阻止。你认为小华阻止爸爸的原因是（　　）
A．不能将电火锅的金属外壳和大地相连 B．会造成家庭电路中的电流过大，空气开关跳闸
C．电火锅可以工作，没有安全隐患 D．会使两孔插座短路
7．小刚安装了如图所示的家庭电路，其中安装错误的是（　　）
A．保险丝 B．开关 C．三孔插座 D．双孔插座
8．小明观察了厨房设备，他观察到的现象和对现象的解释中，正确的是（　　）
A．当我们使用筷子吃饭时，筷子一定是省力杠杆
B．用高压锅煮食物容易熟，是因为锅内气体压强越大，液体沸点越低
C．用燃气灶煲汤，在沸腾时调大火焰能提高汤的温度
D．电饭锅用三脚插头和三孔插座是为了防止锅体漏电伤害人体
二、填空题（本大题共5小题）
9．如图为居民家中某房间的电路，闭合开关S1、S2，电灯L与电热壶均正常工作，在三孔插座上接入电饭煲后，电热壶突然停止工作，灯L仍正常发光，拔出电饭煲的插头，用测电笔分别测试三孔插座的左右两孔，氖管均不发光，此时电路故障可能是 （选填“AB”“CD”“电热壶”或“插座”）断路。
10．检查照明电路故障时常先断开所有开关，然后在断开的熔丝两端并联一个普通的白炽灯，如图所示．检查时，先闭合总开关S，然后 （填“逐个”或“同时”）闭合各用电器的开关，根据校验灯的发光情况判断电路的故障．如闭合开关S、S1 ， 此时校验灯L与灯泡L1 （填“串联”或“并联”）的，若校验灯正常发光，说明被检查的电路 （填“正常”、“断路”或“短路”）
11．家庭电路中电流过大的原因可能有用电器短路和 ，为了防止家庭电路中电流过大损坏电线，在家庭电路中需要安装 。
12．为了防止通过的电流过大将用电器核心部件烧毁，很多用电器都装有保险管，如图甲所示，乙、丙两图分别是两个保险管内的截面图，若两管内保险丝的材料相同，长度相同，粗细不同，则两图中 保险丝的电阻大，当乙、丙图中两保险管内通过相同的电流时， 保险丝的热功率大， 保险丝更容易熔断。(均选填“乙图”或“丙图”)。
　
13．如图所示是笔记本电脑的三脚插头，该三脚插头的脚_____（选填“A”、“B”或“C”）应与笔记本电脑的金属外壳相连，插头插入三孔插座后，外壳就与______（选填“室外大地”或“电源火线”）相连，以防外壳带电对人造成伤害．
三、作图题（本大题共2小题）
14．将如图所示的电路连接完整，要求开关控制电灯。
15．请将如图所示的电灯、开关和三孔插座正确接入家庭电路中，开关需控制电灯。
四、实验题（本大题共2小题）
16．如图所示，图甲试电笔的笔尖A应该是 （选填“导体或”“绝缘体”）．在图乙和图丙中，正确使用试电笔的是图 ，当用它插入插座的左孔时氖管不亮，插入右孔时氖管发光，则说明零线在插座 孔．
17．有两个小灯泡，L1标有“6V 3W”，L2标有“6V 12W”．
（1）把它们并联在电源电压为6V的电路中，比较亮的灯是 ；
（2）把它们串联在6V的电路中，发现只有L1发光．小明说，L2不发光，是因为L2开路了，小刚马上反驳：不可能！原因是： ，小琦说，L2不发光是因为灯座短路了，不使用其它器材，你可以 （简述操作方法），观察 ，验证灯座是不是短路．
五、计算题（本大题共2小题）
18．如图所示是小华房间电路的一部分，请把带有开关的电灯，带保险丝的三孔插座正确连入图中的家庭电路
( )
（1）小华将电吹风插入三孔插座中准备吹干头发，当电吹风插头刚插入插座时整个房间都断电了．请问是什么原因导致断电：
（2）小华发现是保险丝熔断了，保险丝是由 合金制成的．由于电流的 ，当电流超过额定电流达到熔断电流时，它会自动熔断．选用保险丝时，应使它的额定电流 电路中的最大正常工作电流，保险丝在熔断过程中所吸收的热量转化为 （选填“分子动能”、“分子势能”）
19．如图所示，A为一根5A的保险丝，B、C均为3A的保险丝．R1＝21欧，R2＝18欧．S打开时，通过R1的电流为2.4A．问当S闭合时，
（1）流过A保险丝的电流为多少安？
（2）哪根保险丝有可能熔断？该根保险丝应该选用下表中的直径为多大的保险丝？
六、综合题（本大题共1小题）
20．案例分析：
案例一：2009年7月5日，《渤海早报》数字报：
大港一学院女生宿舍失火 无人伤亡．经消防部门现场勘察结果初步认定，起火点为317房间2号床铺下铺，起火原因引起．初步断定为电线接线板老化过载造成起火．
案例二：2005年06月21日《新民晚报》刊登一篇追踪报道：
汕头“6·10”火灾追踪 电线短路故障导致火灾
据新华社汕头6月20日电 记者从广东汕头“6·10”特别重大火灾事故调查组获悉，汕头“6·10”特别重大火灾事故的直接原因是电线短路故障引起的．
今年6月10日发生在汕头市潮南区峡山镇华南宾馆的特别重大火灾事故，造成31人死亡，21人受伤．火灾的直接原因是华南宾馆二层南区金陵包厢门前吊顶上部电线短路故障引燃周围可燃物，引发特别重大火灾事故．
案例三：2004年7月7日新华网消息：
广西桂林发生一起高压触电事故
7月7日，广西桂林市一钻井队在竖立地质钻探井架时不慎碰触空中的高压输电线路，造成两个民工当场被电击身亡、另两个民工受重伤．
(1)各种用电事故的原因归结起来有三种情况：
一是 ；二是 ； 三是
(2)怎样用电才安全 ？
A组基础训练题参考答案
1．【答案】C
【详解】
A．当发现有人触电时，应该立即采取的措施是使触电人尽快与带电体分离，不能用手拉触电的人，否则自己也会触电，故A正确，不符合题意；
B．使用试电笔时，手要接触笔尾金属体，才能辨别出火线或零线，但不能接触笔尖金属体，否则会发生触电事故，故B正确，不符合题意；
C．家庭中的空气开关突然跳闸，是由于短路或总功率多大等原因导致电流过大形成的，所以应该先检查电路的故障，排除故障后，再将空气开关复位，故C不正确，符合题意；
D．安全用电的基本原则：不接触低压带电体，不靠近高压带电体，故D正确，不符合题意。
故选C。
2．【答案】C
【详解】
A．零线与地线之间的电压为0V，故A错误；
B．电冰箱接入三孔插座后其外壳应与地线相连，故B错误；
C．断开开关S时，a点可看作在火线上，b点看作在零线上，所以用测电笔接触a点氛管发光，接触b点氛管不发光，故C正确；
D．若电灯短路，则电路中电流会过大，保险丝会烧断，所以闭合开关S时，电灯不亮，保险丝未烧断，不可能是因为电灯短路，故D错误。
故选C。
3．【答案】D
【详解】
选项 分析 正误
A 生活用水是导体,用湿抹布擦正在发光的灯泡,可能会发生触电事故 ×
B 手机充电时,手机会发热,衣物覆盖手机,容易发生火灾 ×
C 家庭电路中各用电器是并联的,一个插线板上同时接入多个大功率用电器,会造成干路电流过大,容易引起火灾 ×
D 在未断开电源的情况下更换灯泡容易发生触电事故,所以更换灯泡前先切断电源 √
4．【答案】D
【详解】
A．使用试电笔时，手指千万不能碰到笔尖，故A不符合题意；
B．拔插头时，手应握住插头而不是拉住导线往外拔，否则会造成导线与插头脱落或导线内芯裸露，故B不符合题意；
C．不能用铜丝代替熔丝，因为熔丝的电阻较大，熔点较低，当电路中温度升高时，会自动熔断，从而切断电路，起到保护的作用，而铜丝不能起到这种保护作用，故C不符合题意；
D．电器起火是电路中电流过大引起的，所以此时应断开电源，将电路切断，故D正确。
故选D。
5．【答案】D
【详解】
A．由并联电路特点知，并联电路总电阻的倒数等于各支路电阻倒数之和，并联电路支路越多，并联电路总阻值越小，家庭电路中增加的支路越多，总电阻越小，故A错误；
B．当鸟站在高压线上时，小鸟与高压线并联，小鸟两脚之间的导线电阻很小，根据U=IR知，小鸟两脚之间的电压很小，所以小鸟不会触电，故B错误；
C．白炽灯的灯丝要耐高温，不易熔化，所以要求灯丝的熔点要高，选用钨丝作为灯丝主要是因为钨的熔点高，故C错误；
D．并联电路的特点是各个支路的用电器相互不影响工作，电冰箱内的显示灯与电动机互不影响，它们是并联的，故D正确。
故选D。
6．【答案】D
【详解】A．家用电器起火时，应先切断电源再救火，不能立即用水去扑灭，因生活用水是导体，易发生触电事故，故A不符合题意；
B．空气开关跳闸后，应先排查跳闸的原因，整修后再闭合开关，故B不符合题意；
C．使用验电笔时手指要接触金属笔尾，笔尖接触电线，可辨别火线与零线，但手不能接触笔尖金属体，否则会发生触电事故，故C不符合题意；
D．插座、导线和家用电器等达到使用寿命后继续使用，容易造成触电和其他事故，应该及时更换，故D符合题意。
故选D。
7．【答案】A
【详解】
台灯的功率一般比较小，因此造成保险丝熔断的原因不会是因台灯的功率过大；由“开关断开的台灯插入插座中，保险丝立即被烧断”可知，是台灯的插头处有短路．
故选A．
8．【答案】D　
【解析】由图可知,额定电压相同的电热水壶和电饭锅正常工作过程中,在相同时间内,电热水壶消耗的电能较多,电饭锅消耗的电能较少,根据P=可知,电热水壶的额定功率较大,电饭锅的额定功率较小,根据P=可知,电热水壶的电阻较小,电饭锅的电阻较大,故A错误;由于电热水壶正常工作时的电功率比电饭锅正常工作时的电功率大,根据P=UI可知,此时通过电热水壶的电流比通过电饭锅的电流更大,故B错误;用电器正常工作时的电压等于额定电压,根据题意可知,电热水壶两端的电压与电饭锅两端电压相等,故C错误;由于电热水壶和电饭锅工作时将电能全部转化为内能,即Q=W=Pt,则相同时间内电热水壶比电饭锅产生的热量多,故D正确。
9．【答案】短路；电功率
【详解】
电流过大会烧毁保险丝，原因一是用电器短路，二是用电器总功率过大．
10．【答案】没有接地； 切断电源
【解析】电动机的金属外壳带电时，如果外壳没有接地，则人接触外壳就会触电；在发生触电事故的现场，先不要用手直接去拉触电的人，而是要立即切断电源。
11．【答案】串联；空气开关
【详解】
[1]开关为了能控制灯泡，需要与灯泡串联。
[2]电路中同时使用的用电器总功率过大时，由可知会使电路电流过大，空气开关能自动断开，起到保险的作用。
12．【答案】 开关； 并； 串
【详解】
[1]开关的作用是控制电路的通断，根据题意知道，若不插入插槽中，所有房间内的用电器都不工作，所以，房卡相当干路上的开关。
[2]由于各用电器之间工作情况互不影响，所以各用电器之间是并联。
[3]家庭电路中的开关应与被控制用电器串联，所以，电灯与控制它的开关是串联的。
13．【答案】 并； 大地
【详解】
[1]家用电器都是并联在电路中，三孔插座是用来插上插头，以让用电器工作，因此三孔插座也是并联在电路中的。
[2]三孔插座接线原则是左孔零线右孔火线，上孔接地线。
14．【答案】（2）发光　有　（4）不发光　【分析论证】①大　②大　③不能
【解析】（2）由图可知，当开关闭合时，这是一个可以正常工作的电路，灯泡与保险丝串联，所以灯泡发光，电流表有示数。（4）小明找来一根细铜丝代替保险丝接在CD之间，同时在BD间接入一根较短的粗铜丝；闭合开关，此时灯泡被短路，灯泡不发光；此时电路中的电流较大，电流表的示数超过量程。【分析论证】①当BD间接入粗铜丝时，灯泡被短路，电路中铜丝电阻较小，根据I＝可知，闭合开关的瞬间，线路中的电流很大。②细铜丝的电阻比粗铜丝的电阻大很多，在电流相同时，根据P＝I2R可知，导体的电功率跟电阻成正比，所以细铜丝的电功率比粗铜丝的电功率大，单位时间内产生的热量多，故细铜丝的温度升高明显。③在没有保险丝的情况下，不能用铜丝代替保险丝。
15．【答案】 220 ；并 ； 大； 增大 ； 减小； 减小
【详解】
[1]不同国家的电压标准不同，我国家庭电路电压为220V。
[2]教室内各日光灯工作时互不影响，一个坏了其它的还可以工作，因此教室内各日光灯是并联。
[3]各用电器是并联关系，用电器越多，则电路的总电阻越小，而电源电压不变，所以干路电流将越大。
[4][5]将四根导线并联起来，相当于导线增粗，即增大了导线的横截面积，导体电阻与横截面积有关，横截面积越大，电阻值越小，所以这样的装置可以减小输电导线的电阻。
[6]根据焦耳定律可知，输电线的电阻变小，相同时间内输电线产生的热量变少，所以可以大大减小输电线上电能的损失。
16．【答案】（1）5.2A；（2）保险丝A有可能熔断；该根保险丝应该选用下表中的直径为1.26mm的保险丝．
【分析】
（1）先根据欧姆定律的变形公式求出并联电路两端电压，然后根据欧姆定律求出通过R2的电流，再根据并联电路中干路电流等于各支路电流之和求出通过保险丝A的电流；
（2）通过上述计算结果比较保险丝所在电路的电流和熔断电流比较，得出结论．
【详解】
(1)由 可知，电源电压：，
通过R2的电流： ，因为并联电路干路总电流等于各支路的电流之和，
所以通过保险丝A的电流 ；
(2)根据表中数据和上述计算结果可知： ，所以保险丝A会熔断，应选择直径为1.26mm的保险丝．
答：（1）5.2A；（2）保险丝A有可能熔断；该根保险丝应该选用下表中的直径为1.26mm的保险丝．
17．【答案】（1）能（2）1.5 A（3）需考虑的因素有：电能表的额定功率、保险丝的规格和输电导线的额定电流
【分析】
（1）已知电能表的额定电压和允许通过的最大电流，利用P=UI即可求出电能表的最大功率；然后再求出电路中所有用电器的总功率，并与电路中电能表的最大功率进行比较；
（2）从表格中读出洗衣机的洗涤功率和额定电压，利用电功率的公式即可求出通过洗衣机的电流；
（3）他家若再购一台1.5 kW的空调，从电能表、保险丝和输电线考虑安全用电．
【详解】
（1）从电能表上的铭牌读出，电能表的额定电压为220V，允许通过的电流为10A；因此电能表的最大功率为：P=UI=220V×10A=2200W；小明家所有用电器的总功率为 100 W +150 W+1000W+180W+330W=1760W＜2200W，因此他家的所有用电器可以同时使用；
（2）从表格数据可以看出，洗衣机的洗涤功率为330W，额定电压为220V；因此洗衣时通过洗衣机的电流为：；
（3）若再购一台1.5 kW的空调，为了安全用电，需要考虑电能表的额定功率、保险丝的规格和输电导线的额定电流．
18．【答案】（1）下；金属外壳；（2）400Ω；（3）1.46A；（4）2.52×106J
【详解】(1)洗衣机具有金属外壳，以及使用与水接触，容易漏电，所以应使用图丙中下面带地线的插座，目的是使洗衣机的金属外壳与大地相连，防止因漏电而造成触电事故．
(2)已知电阻R1的阻值为44Ω，所以R1的功率为：
，当开关S置于1时(电路接入R1和R2)为加热状态，消耗功率为l22lW，所以R2的功率为：电阻R2的阻值为；．
(3)洗衣机在保温洗涤状态下工作时，电路接入R2和电动机M，此时的总功率为：此时通过电路的总电流为：；
(4)在洗衣机内加入质量为20kg、初温为20℃的水，求加热到50℃时，根据计算水吸收的热量为：．
B组能力提升训练题参考答案
1．【答案】B
【详解】
A．电热水器的功率约为1000W~3000W，故A不符合题意；
B．电风扇的功率较小，在40W左右，故B符合题意；
C．电饭锅的功率较大，一般在800W左右，故C不符合题意；
D．电熨斗的功率也比较大，一般在500W左右，故D不符合题意。
故选B。
2．【答案】B
【详解】
AC段某处断路时，则试电笔接触D点时，氖管不发光，故A错误；
BD段某处断路，则试电笔接触CD点时，氖管发光，接触B点时不发光，故B正确；
电灯L断路，则试电笔接触D点时，氖管不发光，故C错误；
D、电灯L短路，则电源短路，电路中电流过大，保险丝会熔断，与题意不符，故D错误；故应选B。
3．【答案】C
【详解】
A. 家庭电路起火时，应先断开电路用水扑灭，然后再用水扑灭，防止触电．故A错误；B.空气开关“跳闸”有可能发生了短路，还有可能是电路中用电器总功率过大造成的．故B错误； C. 漏电保护器通过检测电路中地线和火线中电流大小差异来控制开关，当火线有漏电时（单线触电）通过进户火线的电流大,而通过进户地线的电流小,引起绕在漏电保护器铁芯上磁通变化,而自动关掉开关，切断电路．故C正确；D. 家中多个大功率用电器不可以在同一插线板上使用，否则会使电路中电流的过大而引起火灾．故D错误．故选C.
点睛：1.水是导体，电路起火时不能用水灭火，否则会发生触电事故；2. 电路中用电器总功率过大或发生短路都会引起空气开关“跳闸”；3. 当有人触电时，漏电保护器会迅速切断电；4. 家中多个大功率用电器不能在同一插线板上使用，否则容易引起火灾．
4．【答案】B
【分析】
明白三角插头与两脚的区别；测电笔的使用方法；触电时的急救方案；家庭电路的连接。
【详解】
A．为了防止因漏电而发生触电事故，有金属外壳的家用电器，外壳一定要接地，故不能将带有三线插头的用电器插在两孔插座上工作，故不符合安全用电的原则；
B．使用测电笔时，笔尖应接触被测的导线，手指按住笔尾金属体，不能碰到笔尖，防止发生触电，故符合安全用电的原则；
C．发现有人触电时，不要直接去救援，因为人体是导体，如果接触触电人，救援人员可能直接或间接接触火线，发生触电事故，所以一定先切断电源，故不符合安全用电的原则；
D．电灯的开关接在了零线上时，即使断开，电灯或其他用电器仍带电，易发生触电事故，故不符合安全用电的原则。
故选B。
5．【答案】C
【详解】
A．零线与地线之间的电压为0V，故A错误；
B．电冰箱接入三孔插座后其外壳应与地线相连，故B错误；
C．断开开关S时，a点可看作在火线上，b点看作在零线上，所以用测电笔接触a点氛管发光，接触b点氛管不发光，故C正确；
D．若电灯短路，则电路中电流会过大，保险丝会烧断，所以闭合开关S时，电灯不亮，保险丝未烧断，不可能是因为电灯短路，故D错误。
故选C。
6．【答案】A
【详解】
AC．电火锅使用三脚插头，上端的一脚和金属外壳相连，插入三孔插座时，金属外壳接地，可以防止因用电器外壳漏电而触电。如果把三脚插头插在两孔插座上，一旦金属外壳带电，当人接触时会发生触电事故，故A符合题意，C不符合题意；
BD．家庭电路中两孔插座接入一个电火锅，不会造成家庭电路中的电流过大，也不会使两孔插座短路，故BD不符合题意。
故选A。
7．【答案】B
【详解】A．保险丝必须接在火线上，故A正确，不符合题意；
B．开关要接在火线和灯泡之间。故B错误，符合题意；
C．三孔插座的上孔接地线，左孔接零线，右孔接火线，故C正确，不符合题意；
D．双控插座的左孔接零线，右孔接火线，故D正确，不符合题意。
故选B。
8．【答案】D
【详解】
A．我们使用筷子吃饭时，动力臂小于阻力臂，属于费力杠杆，故A错误；
B．用高压锅煮食物容易熟，是因为液体的沸点随气压增大而升高，故B错误；
C．用煤气炉煲汤，在汤沸腾后，达到沸点，其温度不再改变，故C错误；
D．电饭锅用三脚插头和三孔插座，可以使电饭锅的外壳接地，是为了防止锅体漏电伤害人体，故D正确．
9．【答案】AB
【详解】
在三孔插座上接入电饭煲后，电热壶突然停止工作，灯L仍正常发光，这表明电路出现了断路现象；灯L仍正常发光，说明A、C左边的火线、零线均正常；而把测电笔分别插入三孔插座的左右两孔，氖管均不发光，说明火线出现了断路现象，因此是AB间发生了断路。
10．【答案】 逐个； 串联； 短路
【详解】
“校验灯”若正常发光，说明得到了220V的电压，电路中有短路情况；若发光暗红，校验灯得到了不足220V的电压，说明支路是通路；若不发光，说明该支路开路了．如闭合开关S、S1,此时校验灯L与灯泡L1串联，若校验灯正常发光，说明被检查的电路短路．
11．【答案】 用电器总功率过大； 保险丝
【详解】
[1]家庭电路中，用电器并联，用电器工作时电压为220V，若用电器总功率过大，由得，当电压一定时，电功率过大，电流过大。
[2]为了防止家庭电路中电流过大损坏电线，在家庭电路中需要安装保险丝，当电流过大时，保险丝会熔断，使电路开路，起到保护电路的作用。
12．【答案】丙图；丙图；丙图
【详解】两管内保险丝的材料相同，长度相同，粗细不同，越细的保险丝电阻越大，即丙图保险丝的电阻大；当乙、丙两图保险管内通过相同的电流时，根据P＝I2R可知，丙图保险丝的热功率大，相同时间内，根据Q＝I2Rt可知，丙图保险丝产生的热量多，温度升高，容易熔断。
13．【答案】 A ； 室外大地
【详解】三孔插座的接法是左零右火上接地，三脚插头插入插座后B脚与火线相连；三脚插头的A号脚与用电器外壳相连，当三脚插头插入三孔插座时，三脚插头的A脚与三孔插座的室外大地相连；使金属外壳与大地相连通，这样若金属外壳的用电器外壳万一带电，电流会通过地线导入大地，防止造成触电事故的发生．
14．【答案】见详解
【详解】开关应与灯串联在电路中，开关要接在火线上，再接灯泡尾部的金属点，零线直接连接螺旋套，如图所示：
15．【答案】
【分析】
【详解】
家庭电路的连接为：灯泡与开关串联，开关接在火线上；三孔插座的接法为：左孔接零线，右孔接火线，上孔接地线。如图所示：
。
16．【答案】 导体； 丙； 左
【详解】
测电笔的用途是辨别火线和零线，笔尖要接触电线，属于导体；测电笔的使用方法：使用测电笔时，手要接触测电笔尾部的金属体，笔尖接触电线，氖管发光表明接触的是火线，不发光是零线，故在图乙和图丙中，正确使用试电笔的是图丙，当用它插入右孔时氖管发光，则说明火线在插座的右孔．
点睛：本题考查了测电笔用途和使用方法，是基础题，难度不大．
17．【答案】L2；串联电路中，只要有一处开路，所有用电器无法工作；拧下灯泡L2；L1是否继续发光
【详解】
(1)两灯泡并联接在6V电源两端时，两灯泡的实际功率都等于各自的额定功率，L2的实际电功率大，因此L2较亮．(2)串联电路中，一旦电路出现开路，整个电路的所用用电器都无法工作，因此把它们串联在6V的电路中，发现只有L1发光，不能说明L2开路．如果L2的灯座出现短路，则灯L2不发光，灯L1发光，因此可以拧下灯泡L2，观察灯泡L1能否继续发光，验证灯座是不是短路．
点睛：灯泡亮度决定于灯泡的实际功率，灯泡只有在额定电压下才能正常发光；两灯泡串联接入电路，当电路断路或灯泡短路时，灯泡不发光，根据电路现象分析答题．
18．【答案】 原因是保险丝烧断了 铅锑 热效应 等于或稍大于 分子势能
【详解】
灯泡接法：火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套，这样在断开开关能切断火线，接触灯泡不会发生触电事故．既能控制灯泡，又能更安全．三孔插座的接法：上孔接地线；左孔接零线；右孔接火线，保险丝接在火线上，如图所示：
(2)当电吹风插头刚插入插座时整个房间都断电了，原因是保险丝烧断了；(3)小华发现是保险丝熔断了，保险丝是由铅锑合金制成的．由于电流的热效应，当电流超过额定电流达到熔断电流时，它会自动熔断．选用保险丝时，应使它的额定电流等于或稍大于电路中的最大正常工作电流，保险丝属于晶体，在熔断过程中温度不变、内能变大，所吸收的热量转化为分子分子势能．
19．【答案】（1）5.2A；（2）保险丝A有可能熔断；该根保险丝应该选用下表中的直径为1.26mm的保险丝．
【分析】
（1）先根据欧姆定律的变形公式求出并联电路两端电压，然后根据欧姆定律求出通过R2的电流，再根据并联电路中干路电流等于各支路电流之和求出通过保险丝A的电流；
（2）通过上述计算结果比较保险丝所在电路的电流和熔断电流比较，得出结论．
【详解】
(1)由 可知，电源电压：，
通过R2的电流： ，因为并联电路干路总电流等于各支路的电流之和，
所以通过保险丝A的电流 ；
(2)根据表中数据和上述计算结果可知： ，所以保险丝A会熔断，应选择直径为1.26mm的保险丝．
答：（1）5.2A；（2）保险丝A有可能熔断；该根保险丝应该选用下表中的直径为1.26mm的保险丝．
20．【答案】 过载；短路；触电；一是防止过载．用电器的总功率不能超过电能表和电线的承载能力。不同时使用大功率用电器。有条件的话，对大功率用电器设专线独立供电。
二是切莫短路．老化线路及时更换新线。安装灯头、插座时，里面的两个线头不能相碰．在主线上安装漏电保护器．三是严格按照操作规程使用和维修用电器。不购买没有“3C”认证的家用电器．
【分析】
（1）据题目中的情况分析即可判断；
（2）从安全用电的角度分析即可．
【详解】
（1）据材料1可知，造成事故的原因是过载；
据资料2可知，造成该事故的原因是短路；
据资料3可知，造成该事故的原因是触电；
（2）针对上述情况，应这样操作：
一是防止过载．用电器的总功率不能超过电能表和电线的承载能力；不同时使用大功率用电器；有条件的话，对大功率用电器设专线独立供电．
二是切莫短路．老化线路及时更换新线；安装灯头、插座时，里面的两个线头不能相碰．在主线上安装漏电保护器．
三是严格按照操作规程使用和维修用电器；不购买没有“3C”认证的家用电器．
故答案为（1）过载；短路；触电；（2）一是防止过载．用电器的总功率不能超过电能表和电线的承载能力；不同时使用大功率用电器；有条件的话，对大功率用电器设专线独立供电．
二是切莫短路．老化线路及时更换新线；安装灯头、插座时，里面的两个线头不能相碰．在主线上安装漏电保护器．
三是严格按照操作规程使用和维修用电器；不购买没有“3C”认证的家用电器．
第 page number 页，共 number of pages 页
第 page number 页，共 number of pages 页

展开更多......

收起↑
