15.1.2 线段的垂直平分线的性质
第十五章 轴对称
第2课时 作轴对称图象的对称轴
15.1. 图形的轴对称

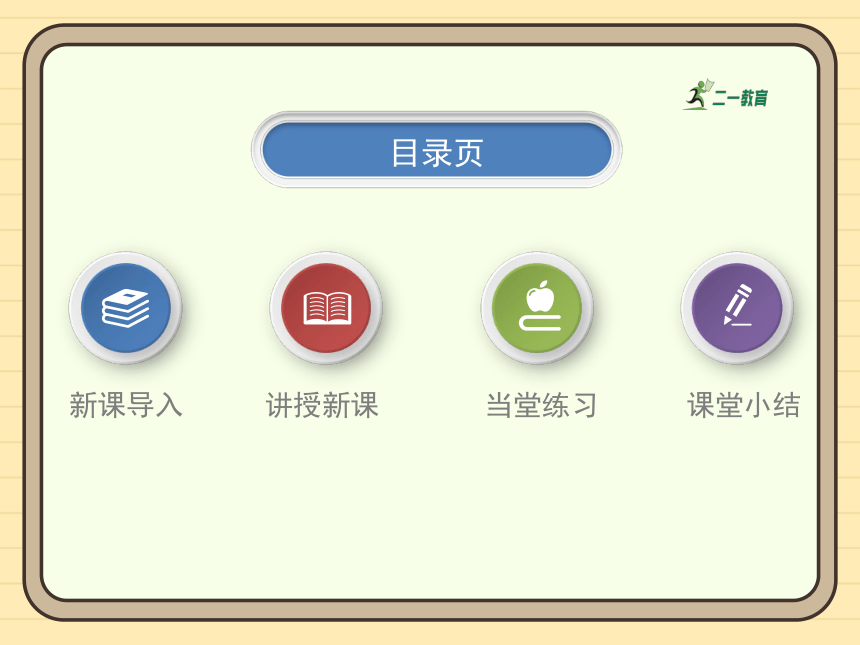

目录页
讲授新课
当堂练习
课堂小结

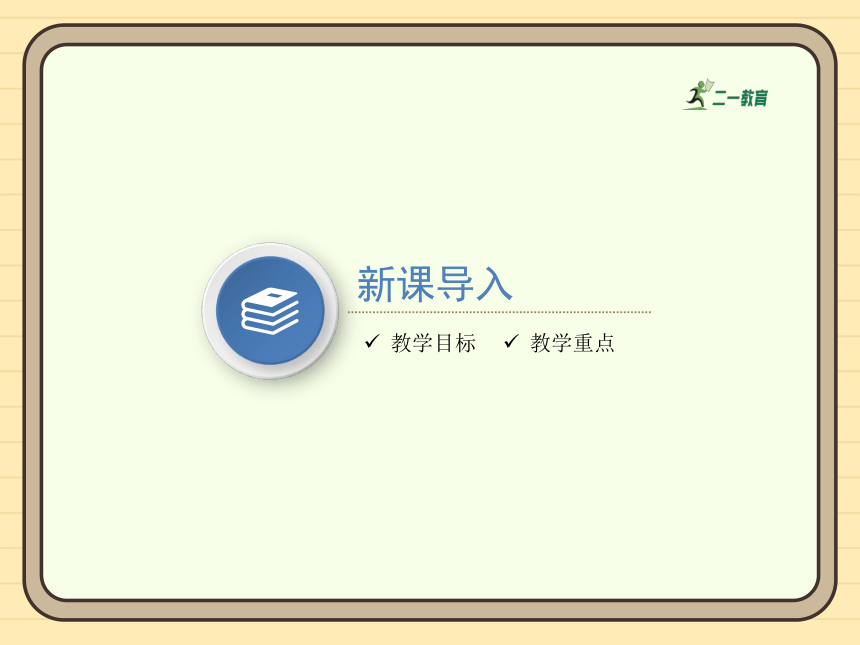

新课导入
新课导入

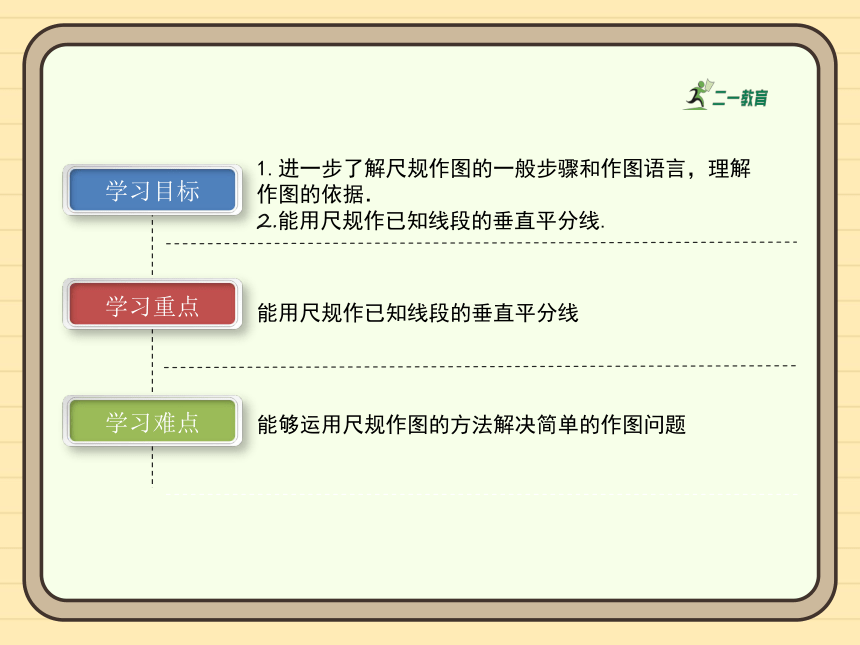

教学目标
教学重点
学习重点
学习难点
1.进一步了解尺规作图的一般步骤和作图语言，理解作图的依据．
2.能用尺规作已知线段的垂直平分线.
能用尺规作已知线段的垂直平分线
能够运用尺规作图的方法解决简单的作图问题
学习目标
新课导入
情境引入

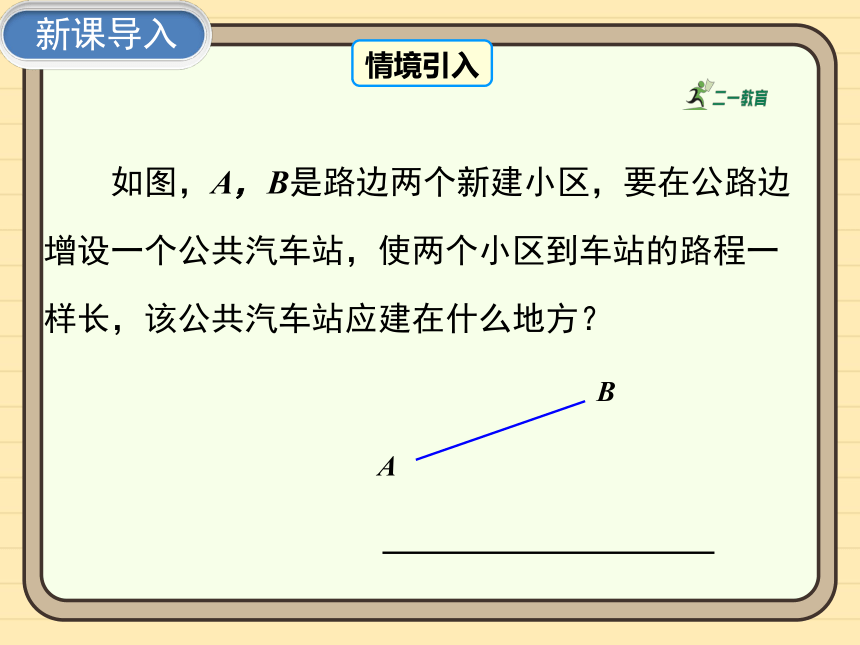

如图，A，B是路边两个新建小区，要在公路边增设一个公共汽车站，使两个小区到车站的路程一样长，该公共汽车站应建在什么地方？
A
B
讲授新课
典例精讲
归纳总结
讲授新课
线段垂直平分线的画法
互动探究

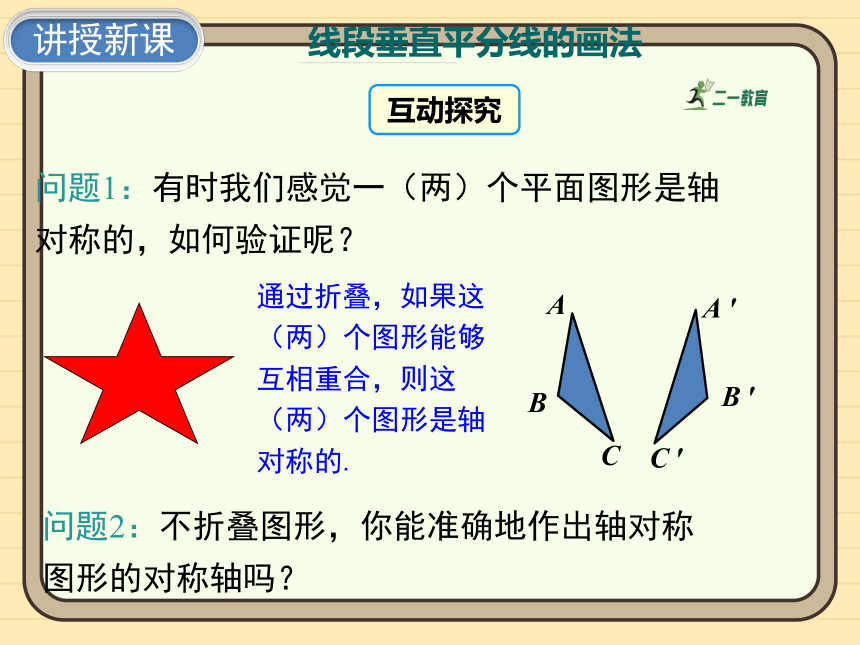

问题1：有时我们感觉一（两）个平面图形是轴对称的，如何验证呢？
A
B
C
A ′
B ′
C ′
通过折叠，如果这（两）个图形能够互相重合，则这（两）个图形是轴对称的.
问题2：不折叠图形，你能准确地作出轴对称图形的对称轴吗？
讲授新课
尺规作图

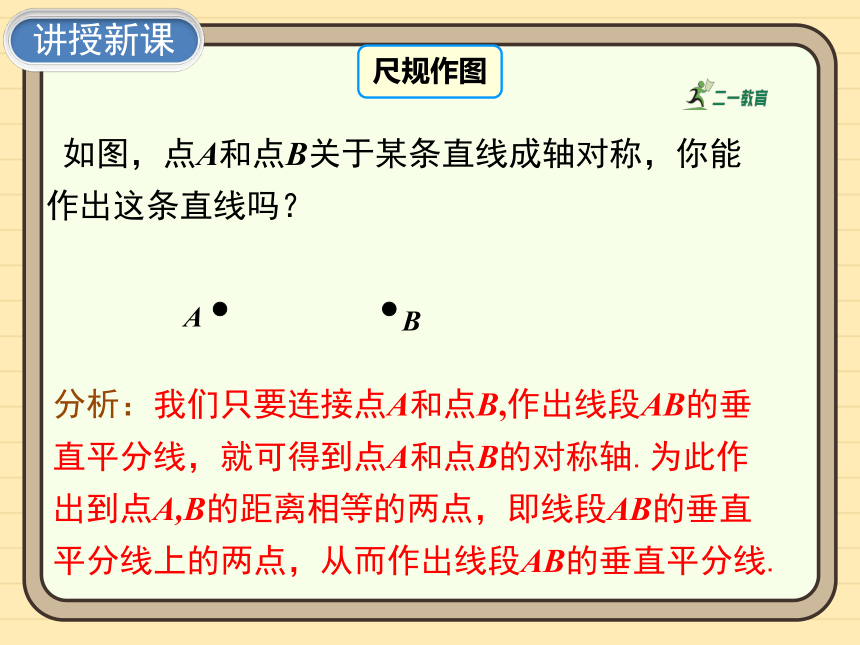

如图，点A和点B关于某条直线成轴对称，你能作出这条直线吗？
A
B
分析：我们只要连接点A和点B,作出线段AB的垂直平分线，就可得到点A和点B的对称轴.为此作出到点A,B的距离相等的两点，即线段AB的垂直平分线上的两点，从而作出线段AB的垂直平分线.
讲授新课
A
B
C
D

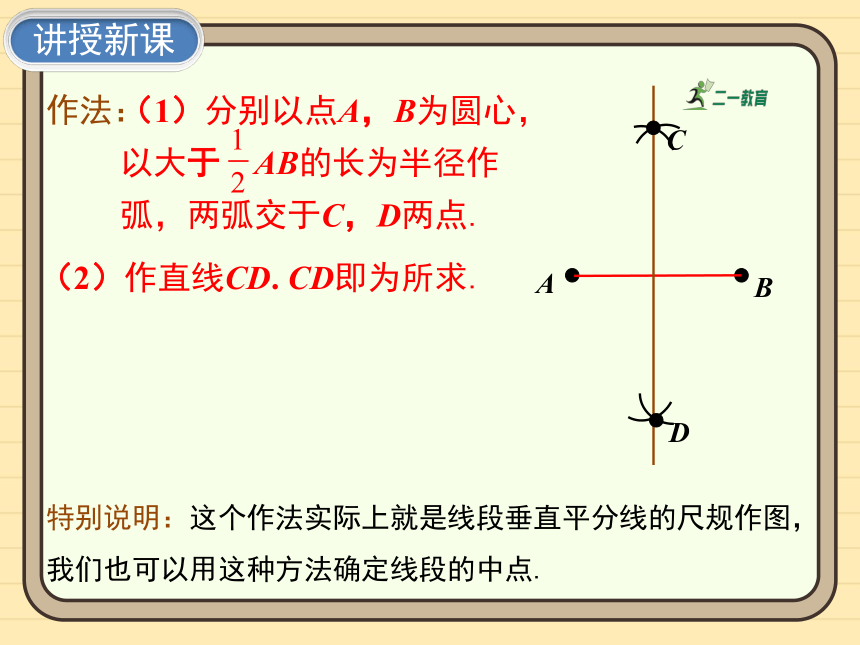

作法：
（1）分别以点A，B为圆心，以大于 AB的长为半径作弧，两弧交于C，D两点.
（2）作直线CD. CD即为所求.
特别说明：这个作法实际上就是线段垂直平分线的尺规作图，我们也可以用这种方法确定线段的中点.
讲授新课

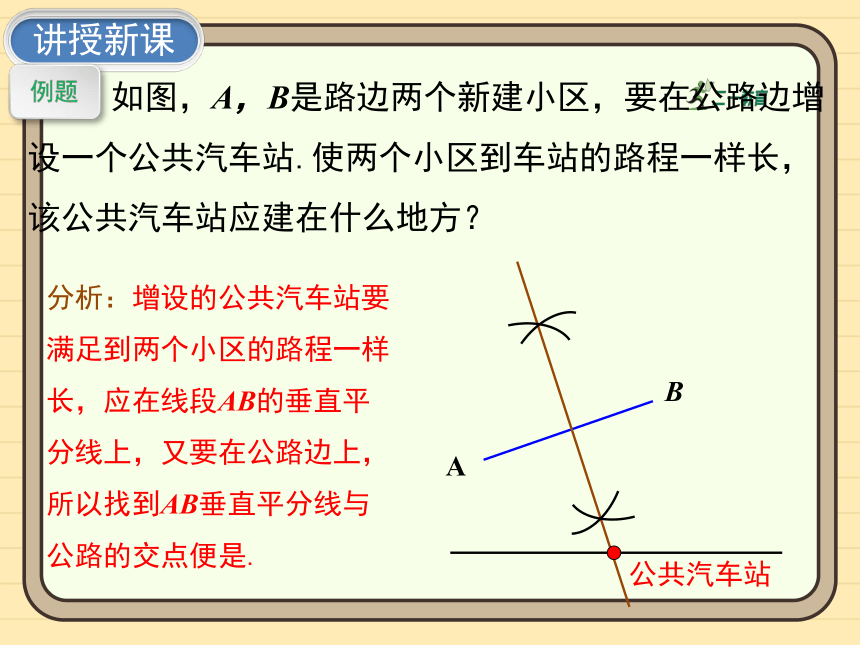

如图，A，B是路边两个新建小区，要在公路边增设一个公共汽车站.使两个小区到车站的路程一样长，该公共汽车站应建在什么地方？
A
B
分析：增设的公共汽车站要满足到两个小区的路程一样长，应在线段AB的垂直平分线上，又要在公路边上，所以找到AB垂直平分线与公路的交点便是.
公共汽车站
例题
讲授新课
如图，已知点A、点B以及直线l.
(1)用尺规作图的方法在直线l上求作一点P，使PA＝PB.(保留作图痕迹，不要求写出作法)；
(2)在(1)中所作的图中，若AM＝PN，BN＝PM，求证：∠MAP＝∠NPB.
M
N
A
B
l
例题
讲授新课

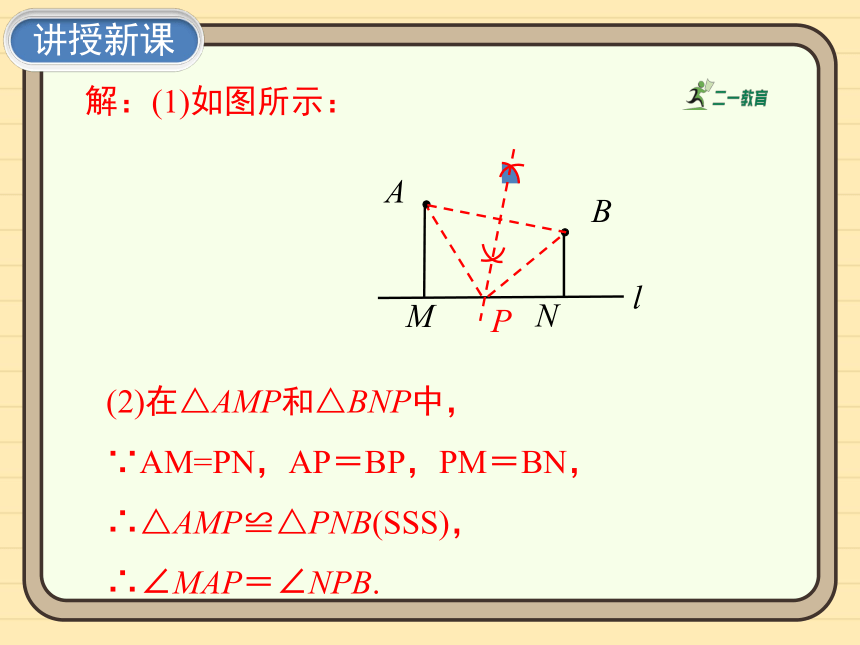

解：(1)如图所示：
(2)在△AMP和△BNP中，
∵AM=PN，AP＝BP，PM＝BN，
∴△AMP≌△PNB(SSS)，
∴∠MAP＝∠NPB.
M
N
A
B
l
P
讲授新课
如图，某地有两所大学和两条交叉的公路．图中点M，N表示大学，OA，OB表示公路，现计划修建一座物资仓库，希望仓库到两所大学的距离相同，到两条公路的距离也相同，你能确定出仓库P应该建在什么位置吗？请在图中画出你的设计．(尺规作图，不写作法，保留作图痕迹)
O
N
M
A
B
例题
讲授新课
O
N
M
A
B
方法总结：到角两边距离相等的点在角的平分线上，到两点距离相等的点在两点连线的垂直平分线上.
解：如图所示：
P
讲授新课
作轴对称图形的对称轴
想一想：下图中的五角星有几条对称轴？如何作出这些对称轴呢？
A
B
作法：（1）找出五角星的一对对称点A和B，连接AB．
（2）作出线段AB的垂直平分线l．则l就是这个五角星的一条对称轴．
l
用同样的方法，可以找出五条对称轴，所以五角星有五条对称轴．
讲授新课
方法总结：对于轴对称图形，只要找到任意一组对称点，作出对称点所连线段的垂直平分线，即能得此图形的对称轴.
讲授新课
例题
如图，△ABC与△A′B′C′关于直线l成轴对称图形．请作出对称轴l．
讲授新课
解：连接AA′，作AA′的垂直平分线MN，
则直线MN即为所求．
讲授新课
方法总结：如果两个图形成轴对称，其对称轴就是任何一对对应点所连线段的垂直平分线.因此，我们只要找到一对对应点，作出连接它们的线段的垂直平分线， 就可以得到这两个图形的对称轴.
讲授新课
例题
如图，△ABC和△A′B′C′关于直线l对称，请用无刻度的直尺作出它们的对称轴.
A
B
C
A ′
B ′
C ′
l
方法总结：如果成轴对称的两个图形对称点连线段（或延长线）相交，那么交点必定在对称轴上.
解：延长BC、B'C'交于点P，延长AC，A'C'交于点Q，连接PQ，则直线PQ即为所要求作的直线l.
P
Q
讲授新课
练一练：作出下列图形的一条对称轴.和同学比较一下，你们作出的对称轴一样吗？
讲授新课
尺规作图：经过已知直线外一点作这条直线的垂线.
A
B
C
D
E
K
已知：直线AB和AB外一点C .
求作：AB的垂线，使它经过点C .
作法：（1）任意取一点K，使点K和点C在AB的两旁.
（2）以点C 为圆心，CK长为半径作弧，交AB于点D和点E.
（4）作直线CF.
直线CF就是所求作的垂线.
（3）分别以点D和点E为圆心，大于 DE的长为半径作弧，两弧相交于点F.
F
例题
讲授新课
（1）为什么任意取一点K ，使点K与点C 在直线两旁？
（2）为什么要以大于 的长为半径作弧？
（3）为什么直线CF 就是所求作的垂线？
想一想：
当堂练习
当堂反馈
即学即用
当堂练习
1.如图，在△ABC中，分别以点A，B为圆心，大于 AB长为半径画弧，两弧分别交于点D，E，则直线DE是（　　）
A．∠A的平分线
B．AC边的中线
C．BC边的高线
D．AB边的垂直平分线
D
当堂练习
2.如图，已知线段AB的垂直平分线CP交AB于点P，且AP=2PC，现欲在线段AB上求作两点D，E，使其满足AD=DC=CE=EB，对于以下甲、乙两种作法：
甲：分别作∠ACP、∠BCP的平分线，分别交AB于D、E，则D、E即为所求；
乙：分别作AC、BC的垂直平分线，分别交AB于D、E，则D、E两点即为所求．
下列说法正确的是（　　）
A．甲、乙都正确
B．甲、乙都错误
C．甲正确，乙错误
D．甲错误，乙正确
D
当堂练习
3.如图，与图形A 成轴对称的是哪个图形？画出它的对称轴．
A
B
C
D
当堂练习
4.如图，角是轴对称图形吗？如果是，它的对称轴是什么？
角是轴对称图形，角平分线所在的直线就是角的对称轴.
当堂练习
5.如图，有A，B，C三个村庄，现准备要建一所希望小学，要求学校到三个村庄的距离相等，请你确定学校的位置.
B
C
学校在连接任意两点的两条线段的垂直平分线的交点处.
A
当堂练习
6.如图，在4×3的正方形网格中，阴影部分是由4个正方形组成的一个图形，请你用两种方法分别在如图方格内填涂2个小正方形，使这6个小正方形组成的图形是轴对称图形，并画出其对称轴．
课堂小结
归纳总结
构建脉络
课堂小结
线段的垂直
平分线的
有关作图
尺规作图
作对称轴的常见方法
属于基本作图之一，必须熟熟练掌握
(1)将图形对折；
(2)用尺规作图；
(3)用刻度尺先取一对对称点连线的中点，然后作垂线
