15.4电流的测量 导学案
姓名
[学习目标]
1、了解电流强度的意义、符号；
2、了解电流的单位；
3、了解电流表的量程及读数；
4、会用电流表测电流。
一、知识点梳理：
1、 是表示电流强弱的物理量，用字母 表示，电流的单位是 ，符号 。还有毫安（mA）、微安（μA）； 1A= mA，1mA= μA。
2、实验室中，用 来测量电路中的电流，该仪表用符号 表示。电流表有两个量程，分别是 和 。如果使用“—”和“3”两个接线柱接入电路，则它的分度值是 ；如果使用“—”和“0.6”两个接线柱接入电路，则它的分度值是 。
3、使用电流表要注意：
（1）电流表要 联在被测电路中；
（2）接线柱的接法要正确，电流从“ ”接线柱流入，从“ ”接线柱流出。
（3）被测电流 超过电流表的量程；不确定时用大量程 。
（4）不允许不经过用电器把电流表直接接到 上。
二、例题讲解
例题1、单位换算：2.5A=　 　mA ；20mA=　 　A；300μA=　 　mA。
例题2、小明要测量L1中电流大小，在下列四幅图中，正确的电路图是（ ）
例题3、电流表的使用，其中错误的是（ ）
A．连接电流表时，要使电流从红色接线柱流进去，从黑色接线柱流出来
B．电流表中间接线柱在电流测量中没有任何用处
C．电流表的指针向右偏转的角度越大，表示电路中的电流越强
D．当不知道被测电流的大小时，我们可以选择量程最大的接线柱，并且采用瞬间接触法
例题4、一只准确的电流表接入电路后，合上开关，灯泡均发光，但电流表的示数为零，造成这一现象的原因可能是（ ）
Ａ．电流表的正、负接线柱接反了 Ｂ．电流表被导线短路
Ｃ．电源坏了，电路中没有电流 Ｄ．电流表接线柱接触不良，开路了
例题5、如图1是实验室常用的一种电流表，其零刻度不在表盘的最左端。小明把导线a、b分别与标有”一”和”3”的接线柱相连时，电流表指针偏转情况如图1所示，此时，电流是从导线　 　(填”a”或”b”)流入电流表，小林实验时电流表指针如图2所示，则读数为　 　A。

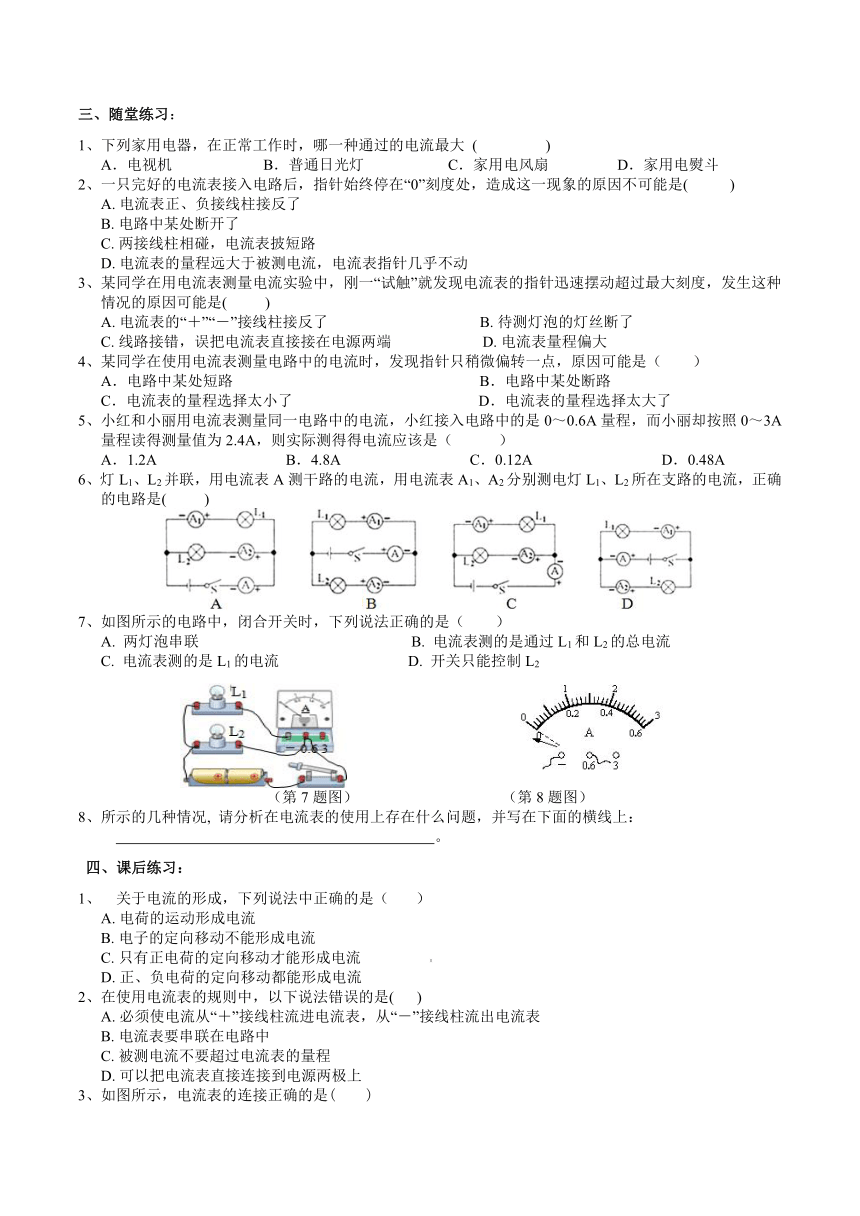

三、随堂练习：
1、下列家用电器，在正常工作时，哪一种通过的电流最大 ( )
A．电视机 B．普通日光灯 C．家用电风扇 D．家用电熨斗
2、一只完好的电流表接入电路后，指针始终停在“0”刻度处，造成这一现象的原因不可能是( )
A. 电流表正、负接线柱接反了
B. 电路中某处断开了
C. 两接线柱相碰，电流表披短路
D. 电流表的量程远大于被测电流，电流表指针几乎不动
3、某同学在用电流表测量电流实验中，刚一“试触”就发现电流表的指针迅速摆动超过最大刻度，发生这种情况的原因可能是( )
A. 电流表的“＋”“－”接线柱接反了 B. 待测灯泡的灯丝断了
C. 线路接错，误把电流表直接接在电源两端 D. 电流表量程偏大
4、某同学在使用电流表测量电路中的电流时，发现指针只稍微偏转一点，原因可能是（ ）
A．电路中某处短路 B．电路中某处断路
C．电流表的量程选择太小了 D．电流表的量程选择太大了
5、小红和小丽用电流表测量同一电路中的电流，小红接入电路中的是0～0.6A量程，而小丽却按照0～3A量程读得测量值为2.4A，则实际测得得电流应该是（ ）
A．1.2A B．4.8A C．0.12A D．0.48A
6、灯L1、L2并联，用电流表A测干路的电流，用电流表A1、A2分别测电灯L1、L2所在支路的电流，正确的电路是(　 )
7、如图所示的电路中，闭合开关时，下列说法正确的是（　　）
A. 两灯泡串联 B. 电流表测的是通过L1和L2的总电流
C. 电流表测的是L1的电流 D. 开关只能控制L2
（第7题图） （第8题图）
8、所示的几种情况, 请分析在电流表的使用上存在什么问题，并写在下面的横线上：
。
四、课后练习：
1、 关于电流的形成，下列说法中正确的是（ ）
A. 电荷的运动形成电流
B. 电子的定向移动不能形成电流
C. 只有正电荷的定向移动才能形成电流
D. 正、负电荷的定向移动都能形成电流
2、在使用电流表的规则中，以下说法错误的是( )
A. 必须使电流从“＋”接线柱流进电流表，从“－”接线柱流出电流表
B. 电流表要串联在电路中
C. 被测电流不要超过电流表的量程
D. 可以把电流表直接连接到电源两极上
3、如图所示，电流表的连接正确的是( )
4、某同学使用电流表时，估计待测电路中的电流应选用0～0.6 A的量程，但他误用0～3 A的量程来测量。这样做的结果是(　　)
A．指针摆动角度大，会损坏电流表 B．指针摆动角度小，会损坏电流表
C．指针摆动角度小，读数比较准确 D．指针摆动角度小，读数不够准确
5、在如图所示电路中，用电流表测小灯泡的电流，估计电流大约是0.8 A，那么A、B线头应分别接电流表的(　　)
A．“3”和“－”接线柱上 B．“0.6”和“－”接线柱上
C．“3”和“0.6”接线柱上 D．“－”和“3”接线柱上
（第5题图） （第6题图）
6、如图电路，闭合开关，电流表测量的是(　　)
A．L1的电流 B．L2的电流 C．L3的电流 D．干路的电流
7、某同学在用电流表测量电流实验中，刚一“试触”就发现电流表的指针迅速摆动超过最大刻度，发生这种情况的原因可能是(　　)
A．电流表的“＋”“－”接线柱接反了 B．待测灯泡的灯丝断了
C．线路接错，误把电流表直接接在电源两端 D．电流表量程偏大
8、关于电流强度的概念，下列说法中正确的是（　　）
A. 电流强度表示电流的快慢
B. 电流强度表示电流的大小
C. 通过导体横截面的电量越多，则导体中的电流强度越大
D. 通电时间越短，则导体中的电流强度越大
9、下列四个电路中,电流表能测量通过L1电流的是(　　)
A． B． C． D．
10、如图是连入某电路的电流表的指针位置，下列读数正确的是(　　)
A．0.32 A B．1.6 A C．0.26 A D．1.52 A
（第10题图） （第11题图）
11、如图所示的电路中，闭合开关时，下列说法正确的是( )
A. 两灯泡串联 B. 电流表测的是总电流
C. 电流表测的是L1电流 D. 开关只能控制L2
12、实验室常用的电流表有三个接线柱。当“－”和“0.6”接线柱接入电路时，指针的位置如图甲所示。此时电流表的量程是________A，分度值是________A，图中示数为________A；当“－”和“3”接线柱接入电路时，指针的位置如图乙。此时电流表的量程是________A，分度值是________A，图中示数为________A。
13、小明用如图甲所示的电路“探究并联电路中干路电流与各支路电流的关系”，把一个电流表分别接入电路中A、B、C处测量电流。
（1）图乙是他们测量电流时连接的实验电路，闭合开关前小明发现电流表指针如图丙所示，其原因是________，排除故障后，此时电流表测量的是________（选填“A”“B”或“C”）处的电流。
（2）请在图乙中移动一根导线，测量A处的电流。在移动的导线上画“×”，并用笔画线代替导线连接正确的电路。
14、在“用电流表测量电流”的实验中，某同学连接的电路如图所示。
（1）闭合开关，观察到灯泡L1和L2的发光情况是________。
（2）该电路存在的问题是________。
（3）请在原电路上只改动一根导线，使两只电流表分别测量干路和支路的电流(要求：在需要改动的导线上画“×”，用笔将改动后的导线画出，导线不交叉)。
参考答案：
一、知识点梳理：
1、电流强度 I 安培 A 1000 1000
2、电流表 0－0.6A 0－3A 0.1A 0.02A
3、（1）串 （2）正（+） 负（－） （3）不能 试触 （4）电源两极
二、例题讲解：
例题1、2500；0.02；0.3
解析：单位换算时，高级单位化低级单位，乘以进率；低级单位化高级单位，除以进率。
（1）2.5A=2.5×1000mA=2500mA；（2）20mA=20×10-3A=0.02A；（3）300μA=300×10-3mA=0.3mA。
例题2、A
解析：A、电流表与L1串联，且电流是正进负出，符合连接要求，连接正确，符合题意；B、电流表与L2串联，测量的是灯泡L2的电流，不符合题意；C、电流表串联在了干路中，测量的是干路中的电流，不符合题意；D、电流表与L1串联，但正负接线柱接反了，连接错误，不符合题意。
例题3、B
解析：A．连接电流表时，要使电流从正（红色）接线柱流进去，从负（一般黑色）接线柱流出来，正确；B．实验室用电流表中三个接线柱，左边的为负接线柱，中间和右边的两个接线柱是正接线柱，选择一个接线，故B不正确；C．电流表的指针向右偏转的角度越大，表示电路中的电流越强，正确；D．当不知道被测电流的大小时，我们可以选择量程最大的接线柱，并且采用瞬间接触法，正确。故B符合题意。
例题4、B
解析：正常情况下，电流表应该串联在电路中，灯泡能发光，说明电流表已经接入了电路．而电流表的示数为零时，只能说明电流表虽然接入了，但并没有发挥它的作用． 解答：A、如果电流表的正、负接线柱接反了，会出现指针倒转的情况，而不应为零； B、灯泡亮，说明电流表处已接入电路，示数为零最大的可能就是被导线短路，造成电流走了导线，而没有通过电流表； C、如果电源坏了，不但电流表的示数为零，灯泡更不会发光； D、因为电流表是串联在电路中的，如果电流表被开路，则整个电路不通，灯泡也就不会亮了。故B符合题意。
例题5、a；0.32
解析：由图知，电流表指针偏向了0刻度线的左侧，原因是正负接线柱接反了，也就是电流从导线a进入了电流表；为测量正确并且读数误差较小，需要改变进入电流表的电流方向，改接小量程，所以需要将导线a与标有“0.6”的接线柱相连，b与标有“-”的接线柱相连。图1中的电流表应该选择的是0～0.6A量程，对应的分度值为0.02A，此时电流表的示数为0.32A。
三、随堂练习：
1、D 2、A 3、C 4、D 5、D 6、C 7、C
8、若是使用前，说明指针未校零；若是测量中，则是电流表正负接线柱接反了
四、课后练习：
1、D 2、D 3、C 4、D 5、A 6、A 7、C 8、B 9、D 10、B 11、C
12、0～0.6；0.02；0.48；0～3；0.1；1.2
13、（1）电流表指针没有调零；C
（2）
14、（1）L1不发光，L2发光 （2）L1被电流表A1短路了；电流表A2的正负接线柱接反了
（3）
