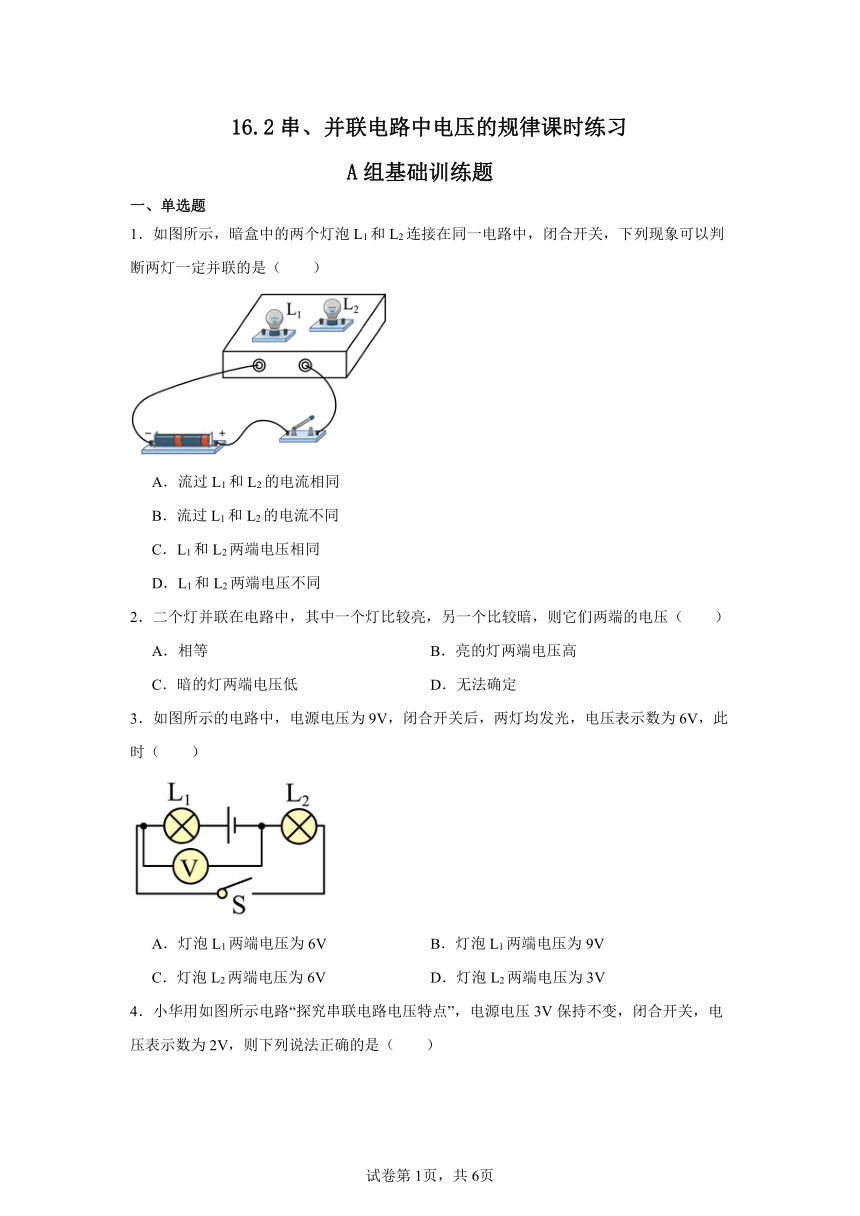

16.2串、并联电路中电压的规律课时练习
A组基础训练题
一、单选题
1．如图所示，暗盒中的两个灯泡L1和L2连接在同一电路中，闭合开关，下列现象可以判断两灯一定并联的是（　　）
A．流过L1和L2的电流相同
B．流过L1和L2的电流不同
C．L1和L2两端电压相同
D．L1和L2两端电压不同
2．二个灯并联在电路中，其中一个灯比较亮，另一个比较暗，则它们两端的电压（　　）
A．相等 B．亮的灯两端电压高
C．暗的灯两端电压低 D．无法确定
3．如图所示的电路中，电源电压为9V，闭合开关后，两灯均发光，电压表示数为6V，此时（　　）
A．灯泡L1两端电压为6V B．灯泡L1两端电压为9V
C．灯泡L2两端电压为6V D．灯泡L2两端电压为3V

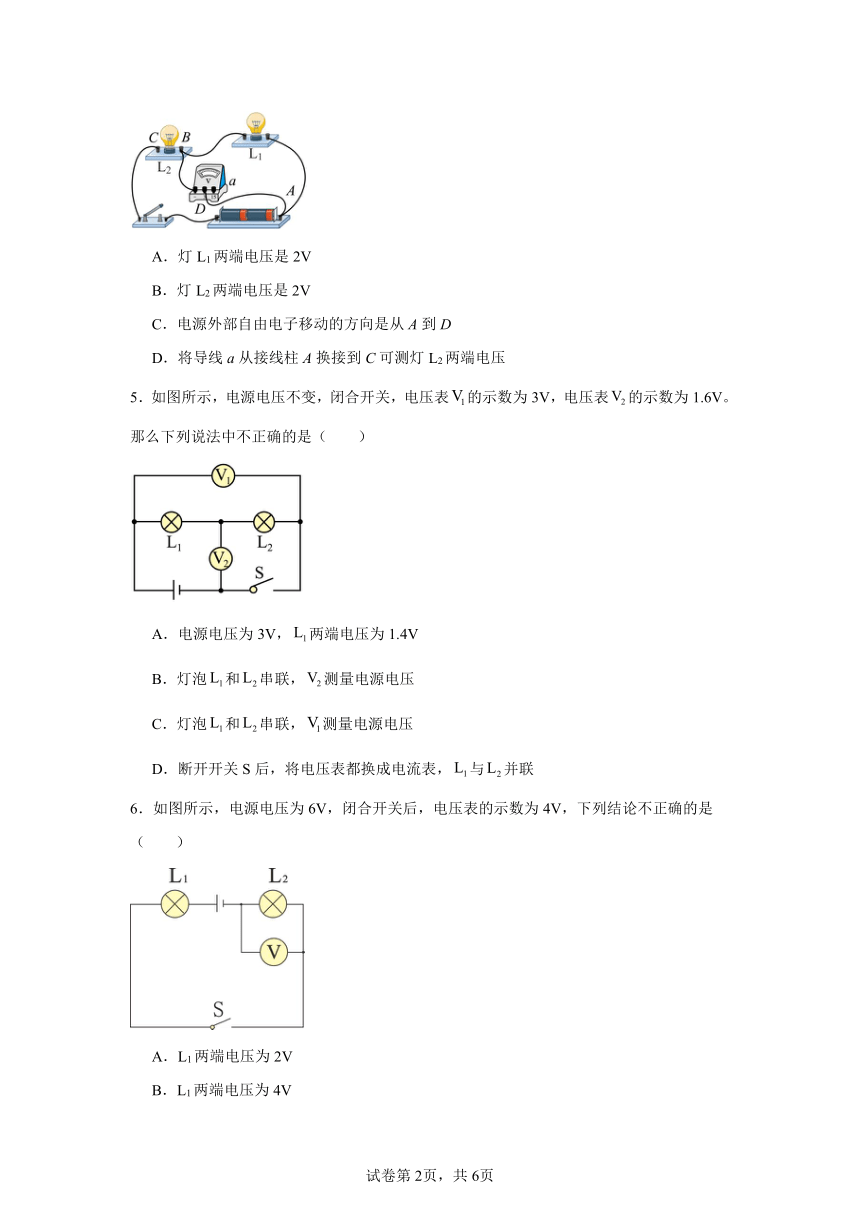

4．小华用如图所示电路“探究串联电路电压特点”，电源电压3V保持不变，闭合开关，电压表示数为2V，则下列说法正确的是（　　）
A．灯L1两端电压是2V
B．灯L2两端电压是2V
C．电源外部自由电子移动的方向是从A到D
D．将导线a从接线柱A换接到C可测灯L2两端电压
5．如图所示，电源电压不变，闭合开关，电压表的示数为3V，电压表的示数为1.6V。那么下列说法中不正确的是（　　）
A．电源电压为3V，两端电压为1.4V
B．灯泡和串联，测量电源电压
C．灯泡和串联，测量电源电压
D．断开开关S后，将电压表都换成电流表，与并联
6．如图所示，电源电压为6V，闭合开关后，电压表的示数为4V，下列结论不正确的是（　　）
A．L1两端电压为2V
B．L1两端电压为4V
C．L2两端电压为4V
D．L1和L2两端电压之和为6V
二、填空题

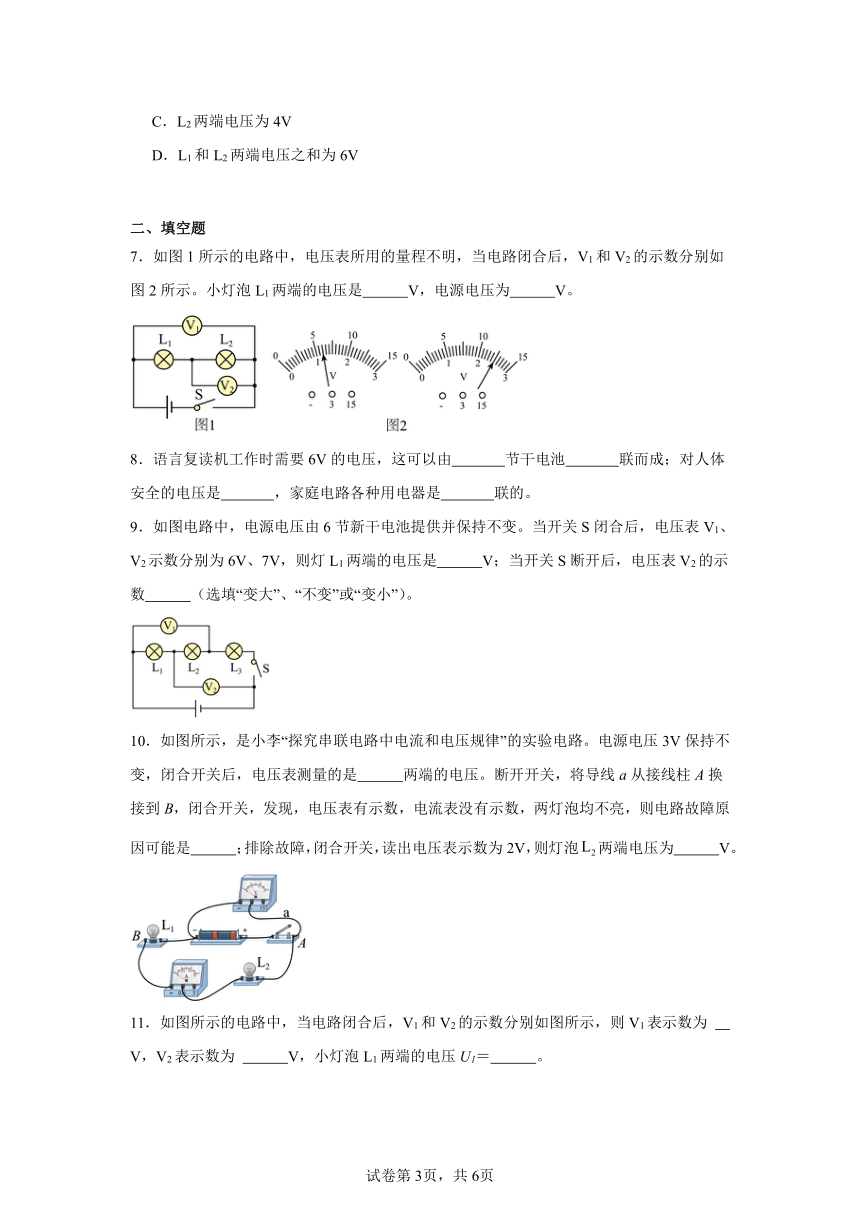

7．如图1所示的电路中，电压表所用的量程不明，当电路闭合后，V1和V2的示数分别如图2所示。小灯泡L1两端的电压是 V，电源电压为 V。
8．语言复读机工作时需要6V的电压，这可以由 节干电池 联而成；对人体安全的电压是 ，家庭电路各种用电器是 联的。
9．如图电路中，电源电压由6节新干电池提供并保持不变。当开关S闭合后，电压表V1、V2示数分别为6V、7V，则灯L1两端的电压是 V；当开关S断开后，电压表V2的示数 （选填“变大”、“不变”或“变小”）。
10．如图所示，是小李“探究串联电路中电流和电压规律”的实验电路。电源电压3V保持不变，闭合开关后，电压表测量的是 两端的电压。断开开关，将导线a从接线柱A换接到B，闭合开关，发现，电压表有示数，电流表没有示数，两灯泡均不亮，则电路故障原因可能是 ；排除故障，闭合开关，读出电压表示数为2V，则灯泡两端电压为 V。
11．如图所示的电路中，当电路闭合后，V1和V2的示数分别如图所示，则V1表示数为 V，V2表示数为 V，小灯泡L1两端的电压U1＝ 。

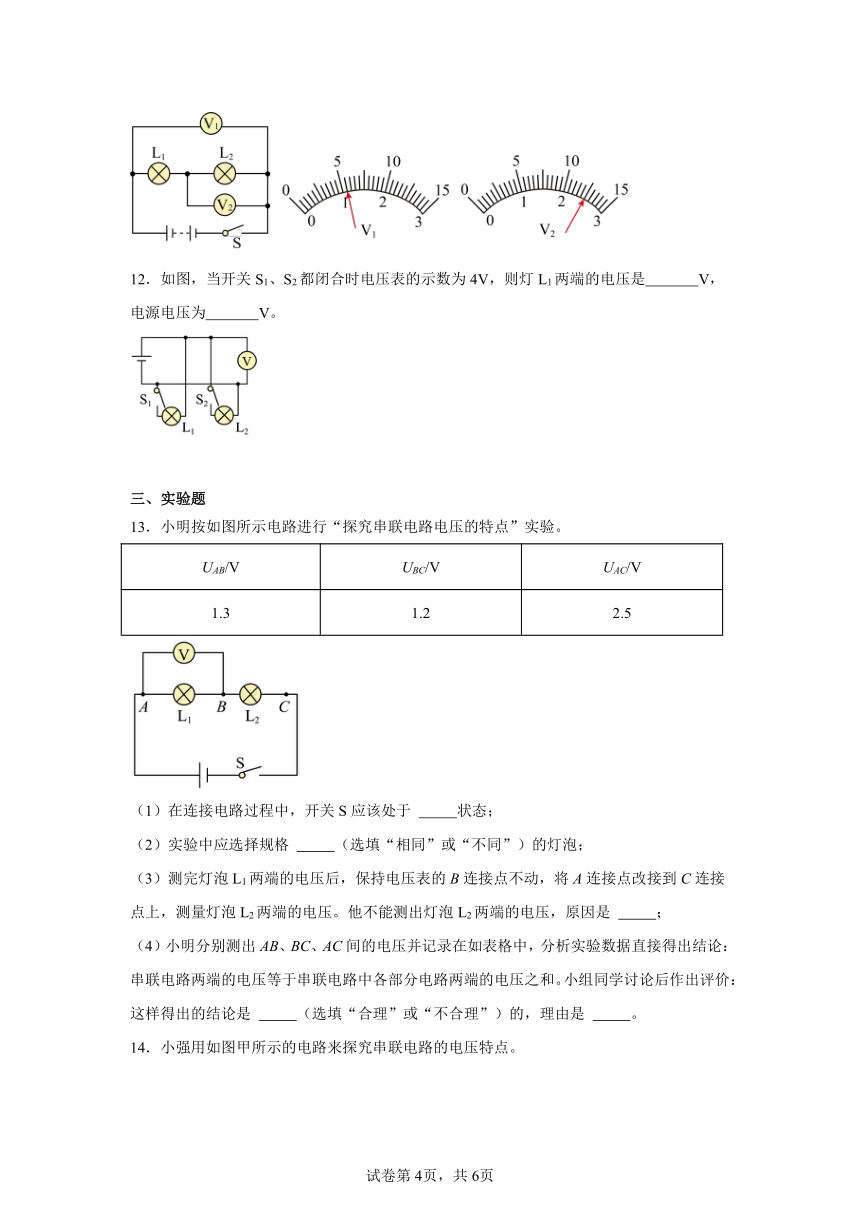

12．如图，当开关S1、S2都闭合时电压表的示数为4V，则灯L1两端的电压是 V，电源电压为 V。
三、实验题
13．小明按如图所示电路进行“探究串联电路电压的特点”实验。
UAB/V UBC/V UAC/V
1.3 1.2 2.5
（1）在连接电路过程中，开关S应该处于 状态；
（2）实验中应选择规格 （选填“相同”或“不同”）的灯泡；
（3）测完灯泡L1两端的电压后，保持电压表的B连接点不动，将A连接点改接到C连接点上，测量灯泡L2两端的电压。他不能测出灯泡L2两端的电压，原因是 ；
（4）小明分别测出AB、BC、AC间的电压并记录在如表格中，分析实验数据直接得出结论：串联电路两端的电压等于串联电路中各部分电路两端的电压之和。小组同学讨论后作出评价：这样得出的结论是 （选填“合理”或“不合理”）的，理由是 。

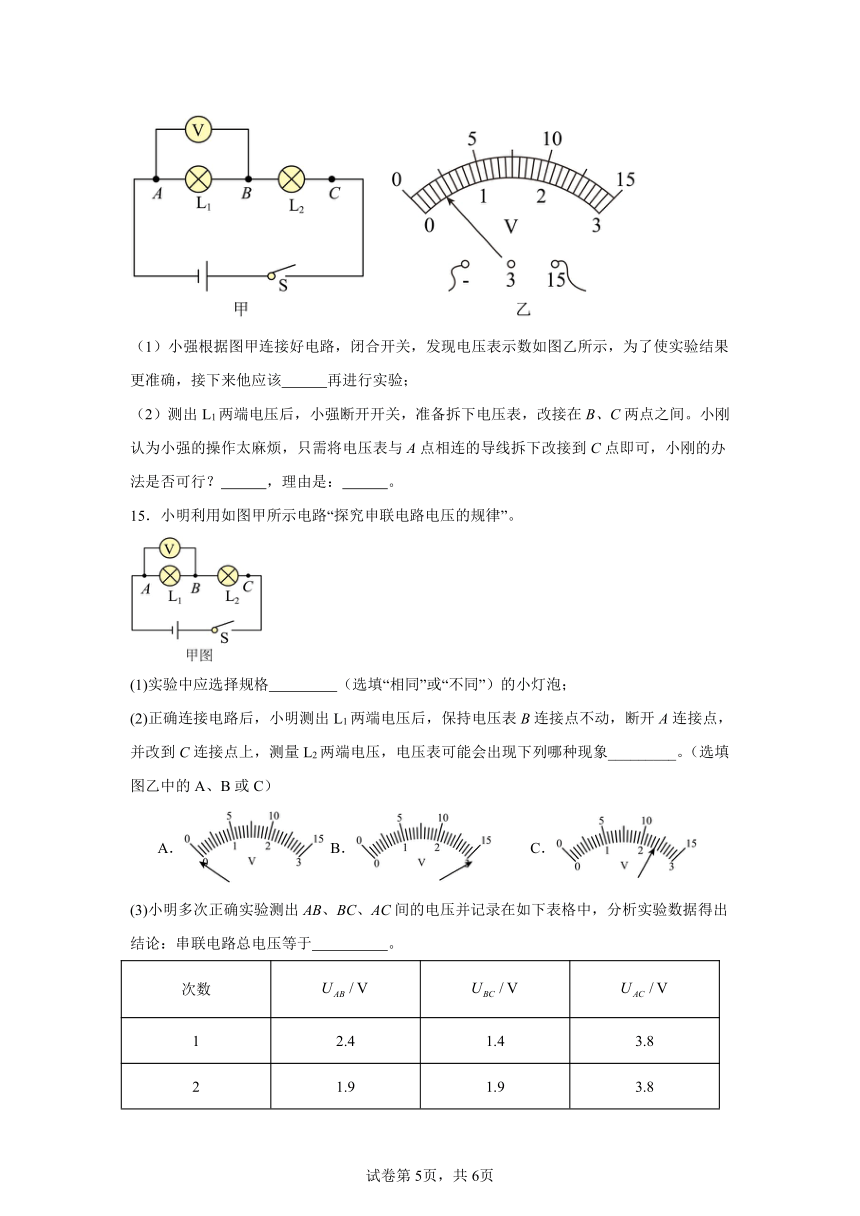

14．小强用如图甲所示的电路来探究串联电路的电压特点。
（1）小强根据图甲连接好电路，闭合开关，发现电压表示数如图乙所示，为了使实验结果更准确，接下来他应该 再进行实验；
（2）测出L1两端电压后，小强断开开关，准备拆下电压表，改接在B、C两点之间。小刚认为小强的操作太麻烦，只需将电压表与A点相连的导线拆下改接到C点即可，小刚的办法是否可行？ ，理由是： 。
15．小明利用如图甲所示电路“探究申联电路电压的规律”。
(1)实验中应选择规格 （选填“相同”或“不同”）的小灯泡；
(2)正确连接电路后，小明测出L1两端电压后，保持电压表B连接点不动，断开A连接点，并改到C连接点上，测量L2两端电压，电压表可能会出现下列哪种现象_________。（选填图乙中的A、B或C）
A． B． C．
(3)小明多次正确实验测出AB、BC、AC间的电压并记录在如下表格中，分析实验数据得出结论：串联电路总电压等于 。
次数
1 2.4 1.4 3.8
2 1.9 1.9 3.8
3 1.5 2.3 3.8
试卷第1页，共3页
试卷第1页，共3页
B组能力提升训练题
一、单选题
1．二个灯并联在电路中，其中一个灯比较亮，另一个比较暗，则它们两端的电压（　　）
A．相等 B．亮的灯两端电压高
C．暗的灯两端电压低 D．无法确定
2．如图所示，暗盒中的两个灯泡L1和L2连接在同一电路中，闭合开关，下列现象可以判断两灯一定并联的是（　　）
A．流过L1和L2的电流相同
B．流过L1和L2的电流不同
C．L1和L2两端电压相同
D．L1和L2两端电压不同
3．如图所示的电路，两个灯泡相同，电源电压为6伏。闭合开关S后，两灯泡均不亮，发现L1灯丝断了，其他部分正常。开关S闭合，用电压表测量bc两点间电压，其示数为（　　）
A．0V B．1.5V C．3V D．6V
4．关于如图所示的实物电路，在开关S1、S2都闭合后，下列说法正确的是（　　）

A．灯泡L1与L2两端的电压一定相等
B．通过灯泡L1与L2的电流一定不相等
C．通过灯泡L1与L2的电流一定相等
D．若灯泡L1发生断路，灯泡L2也不能发光
5．对于如图所示的电路，下列说法不正确的是（ ）
A．只闭合、，电阻、两端电压相等
B．只闭合，通过电阻、的电流相等
C．只闭合、，电阻、并联
D．同时闭合、，会造成电源短路
6．如图所示，桌面上有一个开关、两个灯泡，开关闭合，则下列说法不正确的是（　　）
A．如果两灯都亮，两灯可能串联，也可能并联
B．若用电流表测得流过两灯的电流不相等，则两灯一定并联
C．若用电压表测得两灯电压相等，则两灯一定是并联
D．若用电压表测得两灯电压不相等，则两灯一定串联
7．如图所示的电路，闭合开关后两灯均不发光且电流表、电压表示数均为零。现将两灯泡位置互换后再次闭合开关，电流表示数仍为零，电压表指针明显偏转。根据以上信息判断该电路故障可能为（　　）

A．L1断路、L2断路 B．L1断路、L2通路
C．L1通路、L2断路 D．L1短路、L2断路
8．在如图所示的电路中，S闭合后下列各种情况不正确的是（　　）
A．如果甲、乙、丙是电压表，当闭合后
B．如果甲是电压表，乙、丙是电流表，断开，则会形成并联电路
C．电路中甲表和乙表可以同时是电流表
D．如果电路是并联电路，则丙表的示数小于乙表的示数
二、填空题
9．如图所示电路，L1和L3规格完全相同，闭合开关后，电压表V2、V3的示数分别为6V、2V，则电源电压为 V。
10．如图所示的电路，开关S闭合后，两灯均发光，电压表V1的示数为4.5V，V2的示数为6V。则灯L1两端电压为 V。
11．如图甲所示的电路中，电源两端的电压恒为3V。闭合开关，此时电压表的示数如图乙所示，图中电压表的示数为 V，灯泡L1两端的电压为 V；当L1突然烧断，此时电压表 示数（选填“有”或“无”）。
12．如图所示电路，若只闭合开关 ，电压表的示数等于电源电压，且两灯都发光；若只闭合开关 ，电压表的示数小于电源电压，且两灯都发光。
13．如图甲所示，当电路中的开关S闭合时，电压表测的是 （选填“”、“”或“电源”）两端的电压，测的是 （选填“”、“”或“电源”）两端的电压。若两电压表的指针位置均如图乙所示，则电源电压为 V，灯两端的电压为 V，灯两端的电压为 V。
14．如图所示的电路中，电源电压为U保持不变。开关S从断开到闭合，电流表和电压表的示数均不变，若电路中仅有一处故障且故障只发生在电阻R1或R2上，且是 （选填“短路”或“断路”）；若是R1的故障，则闭合开关，电压表示数为 ，电流表示数为 ；若是R2的故障，则闭合开关，电压表的示数为 ，电流表的示数为 。
三、实验题
15．小雅和同学进行“探究串联电路电压规律”的实验。所用器材有：电压恒为3V的电源，一个开关，两只灯泡（L1和L2），两只相同电压表V1和V2（量程均为（0~3V和0~15V），导线若干。
（1）他们按图甲所示的电路图连接电路，用一只电压表分别测AB、BC、AC间的电压。每次拆接电压表时，开关应处于 状态；
（2）为测量L1两端电压，请在图乙中用笔画线代替导线将实物图连接完整；
（3）具有创新精神的小雅决定改进实验。她按照图丙所示电路图连接好电路，闭合开关，发现电压表V1和V2的指针偏转角度相同，则可能的原因是电压表 （选填“V1”或“V2”）选择了更大的量程，此时电压表V1和V2的示数分别为 V和 V；
（4）解决问题后，小雅同学测出了AB间和AC间的电压，为了测量BC间的电压，断开开关，接下来可以 ；
A．保持B接线不动，将电压表V1连线由A改接到C
B．保持C接线不动，将电压表V2连线由A改接到B
（5）为了得到更普遍的规律，下列操作最合理的是 。
A．将灯泡L1和L2互换位置进行多次测量
B．换用不同规格的灯泡进行多次测量
16．小华用图甲所示的电路“探究串联电路的电压规律”。
（1）实验时，小华应选用规格 （选填“相同”或“不同”）的电阻R1和R2；
（2）实验中，测得A、B两点间的电压为4.8V，在测量A、C两点间与B、C两点间的电压时，发现电压表的示数均如图乙所示，则A、C两点间的电压为 V，B、C两点间的电压为 V；
（3）根据上述实验数据，可以得出串联电路电压规律的初步结论为： （写出关系式）；
（4）小明认为小华在实验时需拆装电压表过于麻烦，他设计了如图丙所示的电路图，认为不拆接电压表就能测出R1和R2两端的电压，小华认为该设计不合理，原因是测量其中一个电阻两端的电压时，会出现 。
A组基础训练题答案
1．B
【详解】A．串联电路的电流处处相等，流过L1和L2的电流相同，则两灯可能串联，故A不符合题意；
B．若两灯并联，且两灯的规格不同时，根据并联电路的电压特点可知两灯两端的电压相同，根据流过L1和L2的电流不同，故B符合题意；
CD．根据并联电路的电压特点可知两灯两端的电压相同，若L1和L2两端电压相同，两灯可能并联，但如果两灯的规格相同，根据串分压特点可知，两灯两端的电压也相等，L1和L2两端电压不同，则两灯串联，故CD不符合题意。
故选B。
2．A
【详解】在并联电路中，各支路的电压是相等的。二个灯并联在电路中，所以它们两端的电压相等。故A符合题意，BCD不符合题意。
故选A。
3．C
【详解】CD．由电路图知道，两灯泡串联，电压表测灯L2两端电压，电压表示数为6V，则灯泡L2两端电压
U2＝6V故C正确，D错误；
AB．由串联电路的电压特点知道，灯泡L1两端的电压
U1＝U﹣U2＝9V﹣6V＝3V故AB错误。
故选C。
4．A
【详解】A．根据去源法可知，电压表将电路分为两部分，电压表测量不含电源的那一部分，故电压表测量灯泡L1，故灯L1两端电压是2V，故A正确；
B．电压表测量灯泡L1，灯L1两端电压是2V，电源电压为3V，则小灯泡L2的电压为
故B错误；
C．电流的方向是电源外部，从电池的正极出发，回到负极，即从A到D，而电源外部自由电子移动的方向是从D到A，故C错误；
D．将导线a从接线柱A换接到C，电压表正负接线柱接反了，无法测量灯泡L2的电压，故D错误。
故选A。
5．B
【详解】由图可知，开关闭合后，灯泡L1和L2串联，V1并联在电源两端，即V1是测量灯泡L1和L2组成串联电路的总电压。V2并联在灯泡L2两端，是测量灯泡L2两端的电压。将电压表换成电流表相当于导线；
ABC．由图可知，L1和L2串联，电压表V1测量的是灯泡L1和L2两端的总电压，电压表V1的示数为，即电源电压为，电压表V2的示数为，根据串联电路电压特点可知，L1两端电压为
故AC正确，不符合题意，B错误，符合题意；
D．由图可知，断开开关后，将电压表都换成电流表，其中一支电流表测量干路电流，另一支电流表与灯泡L2串联后在与灯泡L1并联，即此时灯泡L1和L2并联，故D正确，不符合题意。
故选B。
6．B
【详解】由图可知，闭合开关后，L1、L2串联，电压表测L2两端的电压；已知电压表的示数为4V，则L2两端的电压为4V；电源电压为6V，L1和L2两端电压之和为6V，则L1两端的电压
L1两端电压为2V；故ACD正确，不符合题意，B错误，符合题意。
故选B。
7． 3.5 6
【详解】[1][2]如图所示，V1测总电压，V2测L2电压；根据串联电路的电压规律
可判断出：V1所测电压是电源电压，使用的是大量程，即电源电压；V2所测电压是L2两端的电压，使用的是小量程，即．则L1两端电压为
8． 4 串 不高于36V 并
【详解】[1][2]一节干电池的电压是1.5V，复读机工作时需要6V的电压，这可以由4节干电池串联而成。
[3]对人体安全的电压是不高于36V。
[4]家庭电路各种用电器之间彼此独立工作，互不影响，所以是并联的。
9． 2 变大
【详解】[1]电源电压由6节新干电池提供并保持不变，电源电压
U＝6×1.5V＝9V
由电路图可知，三灯泡串联，V1测L1、L2两端的电压，V2测L2、L3两端的电压。根据串联电路中总电压等于各分电压之和可得
U1＝U﹣（U2+U3）＝9V﹣7V＝2V
[2]由电路图可知，三灯泡串联，开关S断开前，电压表V2测量L2、L3两端的电压；当开关S断开后，电压表V2测量电源电压，因此示数变大。
10． 电源 灯泡L1断路 1
【详解】[1][2][3]由图可知，两个灯泡串联，电压表测量电源两端的电压，断开开关，将导线a从接线柱A换接到B，电压表测量灯泡L1两端的电压，闭合开关，两灯泡均不亮，电流表没有示数，可能电路断路，电压表有示数，可能灯泡L1断路；闭合开关，读出电压表示数为2V，由串联电路电压的规律可知灯泡两端电压为
U2=U-U1=3V-2V=1V
11． 5.5 2.5 3
【详解】[1][2][3]由图可知，两个灯泡串联，电压表V2和灯泡L2并联，测量L2的电压。电压表V1并联在L1和L2的两端，测量L1和L2的总电压。电压表V1的示数大于电压表V2的示数，但是电压表V1的指针偏转小于电压表V2的指针偏转，电压表V1选择0~15V的量程，每一个大格代表5V，每一个小格代表0.5V，L1和L2的总电压为5.5V。电压表V2选择0~3V的量程，每一个大格代表1V，每一个小格代表0.1V，L2的电压为2.5V。L1的电压为
U1=U﹣U2=5.5V﹣2.5V=3V
12． 4 4
【详解】[1][2]由图可知，两灯泡并联，当开关S1、S2都闭合时，电压表测电源电压，并联电路中各支路电压等于电源电压，则灯L1两端的电压是4V，电源电压为4V。
13． 断开 不同 电压表的正负接线柱接反 不合理 一次实验得出的结论具有偶然性
【详解】（1）[1]为了保护电路，在连接电路时，开关应该处于断开状态。
（2）[2]探究串联电路的电压特点，为了寻找规律，必须换用不同规格的小灯泡进行多次实验，这样得出的规律才有普遍性。
（3）[3]图中电压表测L1两端电压，电流从电压表左侧流入，右侧流出，若保持电压表的B接点不动，只断开A接点，并改接到C接点上，这样流入方向与前面相反，即正负接线柱反接了，所以这样不能测L2两端电压。
（4）[4][5]该实验中，只做了一次实验就得出了结论，实验次数太少，结论具有偶然性，这样得出的结论是不合理的。
14． 断开开关，将电压表换接0~3V量程 不可行 电压表正负接线柱接反了
【详解】（1）[1]闭合开关，电压表示数如图乙所示，电压表选用0~15V量程，在0~5V之间有10个小格，因此电压表的分度值为0.5V，图乙中指针指在0右侧的第4个小格，故电压表示数为2V，小于3V，因电压表指针偏转角度较小，误差较大，为了使读数更精确，接下来她应该进行的操作是：断开开关，将电压表换接0~3V量程。此时分度值为0.1V，精确度较原来提高了，误差更小。
（2）[2][3]在测B、C两点间电压时，电压表所接的B接点不动，只将电压表与A点相连的导线改接到C点，会造成电压表正负接线柱反接，会使电压表的指针反向偏转，所以这种方法不可行。
15．(1)不同
(2)A
(3)各用电器两端电压之和
【详解】（1）为了避免实验的偶然性，使探究得出的结论具有普遍意义，应该选取不同的小灯泡进行实验。
（2）测出L1两端的电压，A与电压表的正接线柱相连，小明将与A点相连的导线改接到C点，则会造成电流从负接线柱流入了，会使电压表指针反向偏转，故A符合题意，BC不符合题意。
故A。
（3）根据表格数据可知，AC两端电压等于AB和BC两端电压之和，因此可得结论为：串联电路总电压等于各用电器两端电压之和。
试卷第1页，共3页
试卷第1页，共3页
B组能力提升训练题答案
1．A
【详解】在并联电路中，各支路的电压是相等的。二个灯并联在电路中，所以它们两端的电压相等。故A符合题意，BCD不符合题意。
故选A。
2．B
【详解】A．串联电路的电流处处相等，流过L1和L2的电流相同，则两灯可能串联，故A不符合题意；
B．若两灯并联，且两灯的规格不同时，根据并联电路的电压特点可知两灯两端的电压相同，根据流过L1和L2的电流不同，故B符合题意；
CD．根据并联电路的电压特点可知两灯两端的电压相同，若L1和L2两端电压相同，两灯可能并联，但如果两灯的规格相同，根据串分压特点可知，两灯两端的电压也相等，L1和L2两端电压不同，则两灯串联，故CD不符合题意。
故选B。
3．D
【详解】L1灯丝断了，用电压表接在b、c两点间，电压表的两接线柱通过L2的灯丝、导线接在了电源的两极上，所以电压表的示数为电源电压6V，故D正确，ABC错误。
故选D。
4．A
【详解】A．如图可知，在S1、S2都闭合后，两灯泡并联，并联电路各并联支路两端电压相等，即
U=U1=U2
故A正确；
BC．各支路电流
，
因为电阻R1、R2未知，所以I1、I2的关系也不能确定，故BC错误；
D．S1、S2都闭合后，两灯泡并联，各支路彼此独立，互不影响，若灯泡L1发生断路，灯泡L2仍能发光，故D错误。
故选A。
5．C
【详解】A．只闭合、，电阻、并联，根据并联电压规律可知电阻、两端电压相等，故A正确，不符合题意；
B．只闭合，电阻、串联，根据串联电流规律可知通过电阻、的电流相等，故B正确，不符合题意；
C．只闭合、，被短路，只有连入电路，故C错误，符合题意；
D．同时闭合、，电源的两端被导线直接相连，会造成电源短路，故D正确，不符合题意。
故选C。
6．C
【详解】A．如果两灯都亮，可能是电流依次经过两灯，即两灯可能串联，也可能是分两条支路，分别经过两灯后再会合，即并联，两种情况都有电流经过灯泡，两灯都能发光，故A正确，不符合题意；
B．根据串并电路电流的规律，串联电路电流强度处处相等，并联电路干路电流等于各支路电流之和，若用电流表测得流过两灯的电流不相等，不可能是串联，则两灯一定并联，故B正确，不符合题意；
C．若两灯规格完全相同，无论是串联还是并联，两端电压都相同，所以用电压表测得两灯电压相等，则两灯可能是并联，也可能是串联，故C错误，符合题意；
D．根据串并联电路电压的规律，串联电路总电压等于各部分电路电压之和，并联电路各支路电压等于电源电压，若用电压表测得两灯电压不相等，一定不是并联，则两灯一定串联，故D正确，不符合题意。
故选C。
7．B
【详解】由图可知两只灯泡串联，电压表测量L2两端的电压；闭合开关，两只灯泡都不亮，电流表无示数，说明电路中有断路故障；电压表无示数，说明电压表两接线柱到电源的正负极之间有开路，即可能是灯L1断路，也可能是L1、L2同时断路；将电灯L1、L2的位置对调，闭合开关，电流表无示数，说明电路中仍然有断路故障；电压表有示数，说明此时电压表两接线柱到电源的正负极之间是通路，所以灯L2、电流表、开关都是完好的，则故障是灯L1断路。故ACD不符合题意，B符合题意。
故选B。
8．C
【详解】A．如果甲、乙、丙是电压表，当闭合后，甲电压表测两端的电压，乙电压表测两端的电压，丙电压表测电源两端的电压，根据串联电路的电压规律可知
故A正确，不符合题意；
B．如果甲是电压表，乙、丙是电流表，断开时，与并列连接即为并联，甲电压表测电源两端的电压，乙电流表测干路电流，丙电流表测支路的电流，故B正确，不符合题意；
C．电路中甲表和乙表同时是电流表时，电流从电源正极出发经甲、乙两电流表回到电源的负极，会造成电源短路，故C错误，符合题意；
D．如果电路是并联电路，由B选项的解答可知，甲是电压表，乙、丙是电流表且断开，此时乙电流表测干路电流，丙电流表测支路的电流，由并联电路中干路电流等于各支路电流之和可知，乙表的示数大于丙表的示数，故D正确，不符合题意。
故选C。
9．8
【详解】由图可知，三个灯泡串联，电压表V1测电源的电压，电压表V2测灯泡L2、L3两端的电压，电压表V3测L3两端的电压；则根据电压表V2、V3的示数可知，灯泡L2、L3两端的电压为U23=6V，L3两端的电压为U3=2V；已知L1和L3规格完全相同，由于串联电路电流处处相等特点，则根据U=IR可知L1、L3两端的电压相等，即
U1=U3=2V
因为串联电路的总电压等于各分电压之和，所以电源电压
U=U1+U23=2V+6V=8V
10．1.5
【详解】由电路图知道，开关S闭合后，两灯泡串联，电压表V2测电源的电压，电压表V1测L2两端的电压，因串联电路中总电压等于各分电压之和，所以，灯L1两端的电压
U1=U﹣U2=6V﹣4.5V=1.5V
11． 2.3 2.3 有
【详解】[1][2]根据电路图可知，小灯泡L1、L2串联，闭合开关，电压表与L1并联，即电压表测的是L1两端的电压。已知电压表选用的小量程，电压表分度值为0.1V，示数为2.3V，即L1两端的电压是2.3V。
[3]当L1突然烧断，此时电压表串联在电路中，测量电源电压。则此时电压表示数为3V。
12． 和
【详解】[1]由电路图知，只闭合S1和S3，两灯并联在电路中，电压表测电源电压，所以其示数等于电源电压，两灯都发光。
[2]只闭合S2，两灯串联在电路中，都发光，电压表测灯L1两端的电压，据串联电路的电压特点知，电压表的示数小于电源电压。
13． 电源 6 4.8 1.2
【详解】[1][2]由甲图可知，两个灯泡串联，电压表并联在电源两端，电压表并联在两端，所以电压表测的是电源，测的是两端的电压。
[3]已知电压表测的是电源电压，由图乙可知，的量程为大量程，示数为6V，即电源电压为6V。
[4][5]已知电压表测的是灯两端的电压，由图乙可知，的量程为小量程，示数为1.2V，即灯两端的电压为1.2V，根据串联电路电压的规律可得，灯两端的电压为
6V-1.2V=4.8V
14． 断路 U 0 0 0
【详解】[1]若故障发生在电阻上，且断路，无论闭合或断开开关，电压表串联在电路中且示数为U，电流表的示数为零，符合题意；若短路，开关闭合时，电流表有示数，电压表的示数为零；开关断开时，电流表的示数为零，电压表的示数为U，不符合题意。若故障只发生在电阻上，且断路，无论闭合或断开开关，两表均无示数，符合题意；若短路，断开开关，电流表的示数为零，电压表的示数为U；闭合开关，电流表的示数不为零，电压表的示数为U，不符合题意；由上述分析可知电路故障为R1或R2断路。
[2][3]若是R1断路，则闭合开关，电压表示数为电源电压U，电流表示数为0。
[4][5]若是R2断路，整个电路断路，无论是否闭合开关，电压表的示数为0，电流表的示数为0。
15． 断开 3 B B
【详解】（1）[1]为了保护电路，每次拆接电压表时，开关应处于断开状态。
（2）[2]为了测量L1两端电压，电压表应并联在L1两端，电流从电压表正接线柱流入，从负接线柱流出，如下图所示：
（3）[3]由图丙可知，电压表V1测的是L1两端电压，电压表V2测的是L1与L2的总电压，发现两电压表的偏转角度相同，由串联电路的电压规律可知，是V2选择了大量程。
[4][5]由图丙可知，V2测量的是L1和L2的总电压，即电源电压，因此V2的示数为3V，大量程的示数为小量程的5倍，因此V1的示数为0.6V。
（4）[6]测量BC之间的电压，电流应从正接线柱流入，负接线柱流出，因此应保持C接线柱不动，将V2连线由A接到B，若保持B接线不动，将电压表连线由A改接到C，则电压表的正负接线柱接反。故A不符合题意，B符合题意。
故选B。
（5）[7]为了得到普遍规律，避免实验偶然性，应换不同规格的小灯泡多次测量，若将灯泡互换位置进行多次测量，得到的数据本质上还是同一次实验的数据。故A不符合题意，B符合题意。
故选B。
16． 不同 6 1.2 电压表的正负接线柱接反
【详解】（1）[1]为了得到普遍的规律，避免实验中出现偶然性，应选择不同规格的电阻R1和R2。
（2）[2][3]发现电压表分别接在A、C两点和B、C两点间时，指针位置均如图乙，根据串联电路总电压等于各部分电压之和，测A、C两点间的电压时，电压表的示数应较大，则电压表选用大量程，分度值为0.5V，所以A、C两点间的电压（总电压）为
测B、C之间的电压时电压表选用的是小量程，分度值为0.1V，示数为
（3）[4]串联电路电压规律的初步结论为
（4）[5]正确测量一个电阻两端的电压后，当测量另一个电阻两端的电压时，电压表的正负接线柱接反了，无法测量电压的大小。
答案第1页，共2页
答案第1页，共2页
