15.4 电流的测量课时练习
A组基础训练题
一、填空题

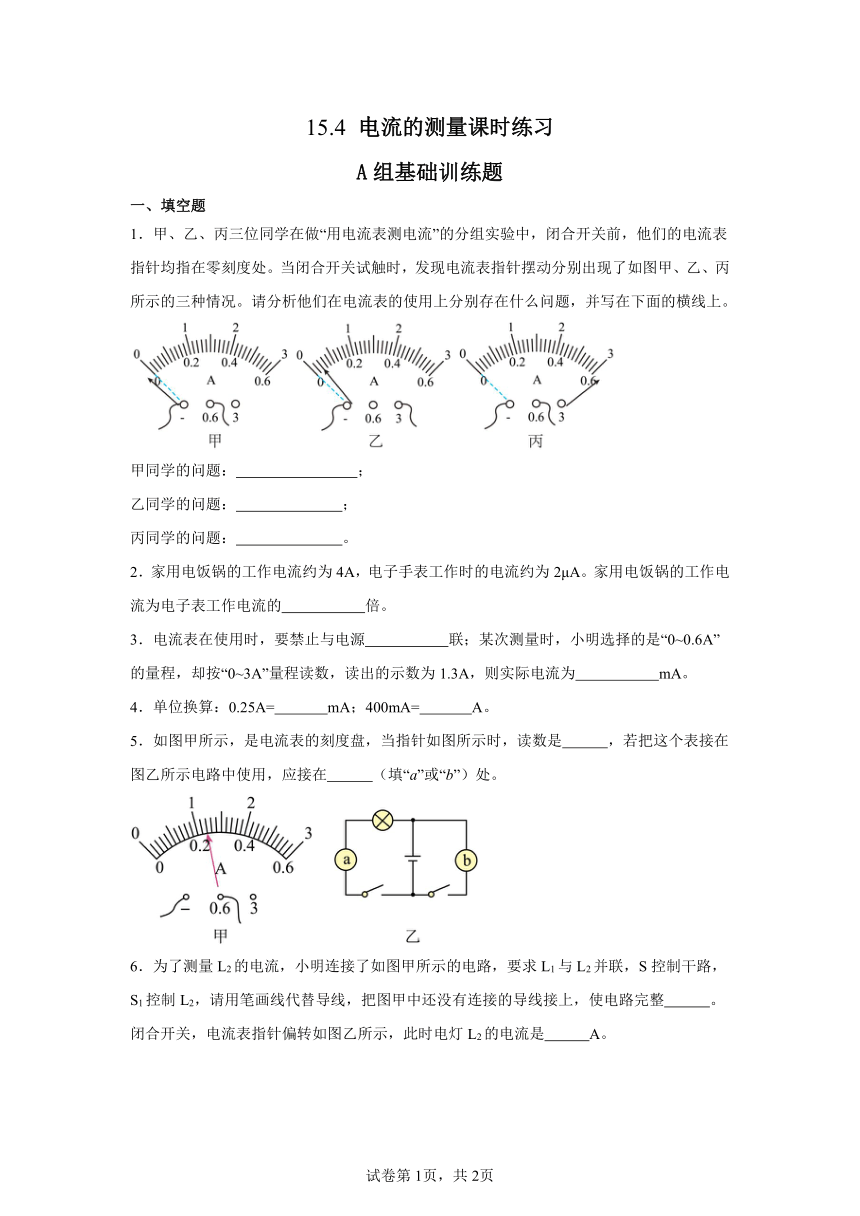

1．甲、乙、丙三位同学在做“用电流表测电流”的分组实验中，闭合开关前，他们的电流表指针均指在零刻度处。当闭合开关试触时，发现电流表指针摆动分别出现了如图甲、乙、丙所示的三种情况。请分析他们在电流表的使用上分别存在什么问题，并写在下面的横线上。

甲同学的问题： ；
乙同学的问题： ；
丙同学的问题： 。
2．家用电饭锅的工作电流约为4A，电子手表工作时的电流约为2μA。家用电饭锅的工作电流为电子表工作电流的 倍。
3．电流表在使用时，要禁止与电源 联；某次测量时，小明选择的是“0~0.6A”的量程，却按“0~3A”量程读数，读出的示数为1.3A，则实际电流为 mA。
4．单位换算：0.25A= mA；400mA= A。
5．如图甲所示，是电流表的刻度盘，当指针如图所示时，读数是 ，若把这个表接在图乙所示电路中使用，应接在 （填“a”或“b”）处。
6．为了测量L2的电流，小明连接了如图甲所示的电路，要求L1与L2并联，S控制干路，S1控制L2，请用笔画线代替导线，把图甲中还没有连接的导线接上，使电路完整 。闭合开关，电流表指针偏转如图乙所示，此时电灯L2的电流是 A。
二、实验题

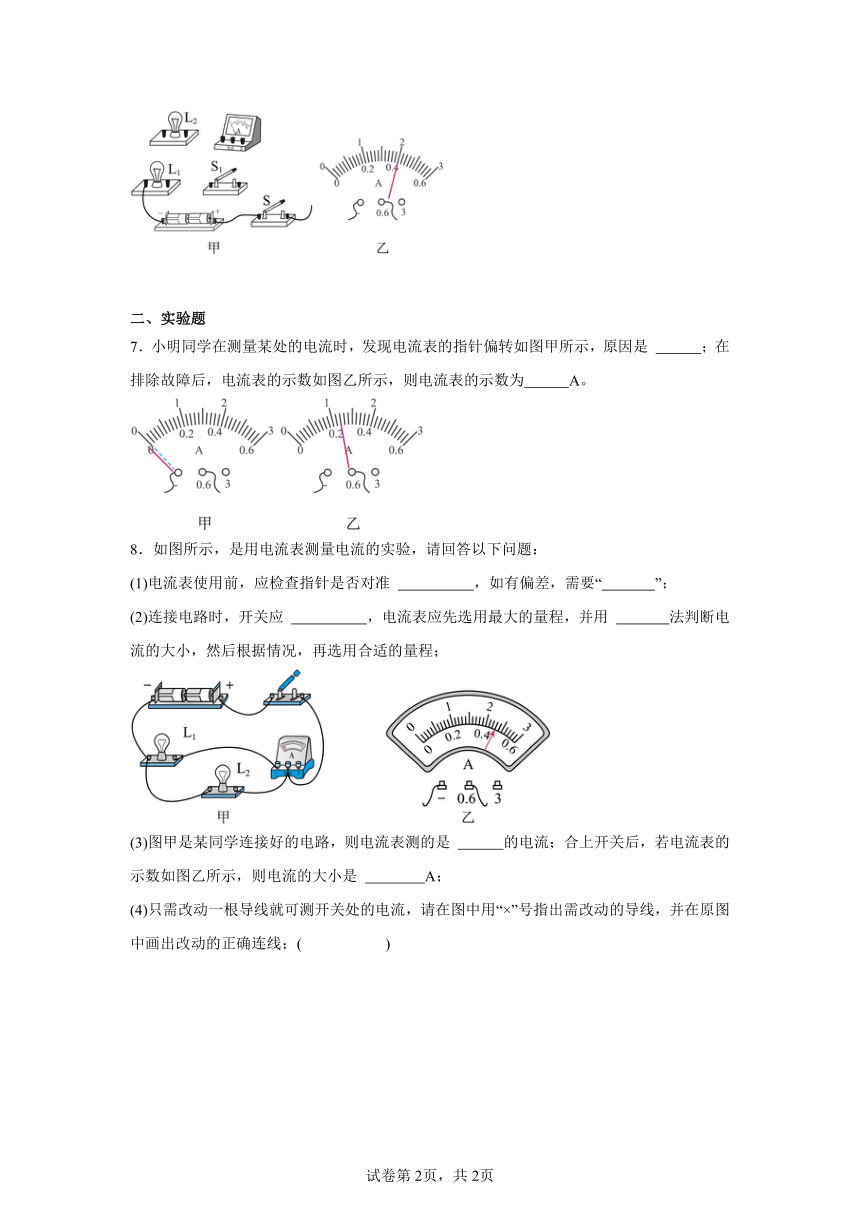

7．小明同学在测量某处的电流时，发现电流表的指针偏转如图甲所示，原因是 ；在排除故障后，电流表的示数如图乙所示，则电流表的示数为 A。

8．如图所示，是用电流表测量电流的实验，请回答以下问题：
(1)电流表使用前，应检查指针是否对准 ，如有偏差，需要“ ”；
(2)连接电路时，开关应 ，电流表应先选用最大的量程，并用 法判断电流的大小，然后根据情况，再选用合适的量程；
(3)图甲是某同学连接好的电路，则电流表测的是 的电流；合上开关后，若电流表的示数如图乙所示，则电流的大小是 A；
(4)只需改动一根导线就可测开关处的电流，请在图中用“×”号指出需改动的导线，并在原图中画出改动的正确连线；( )
试卷第1页，共3页
试卷第1页，共3页
B组能力提升训练题
一、单选题

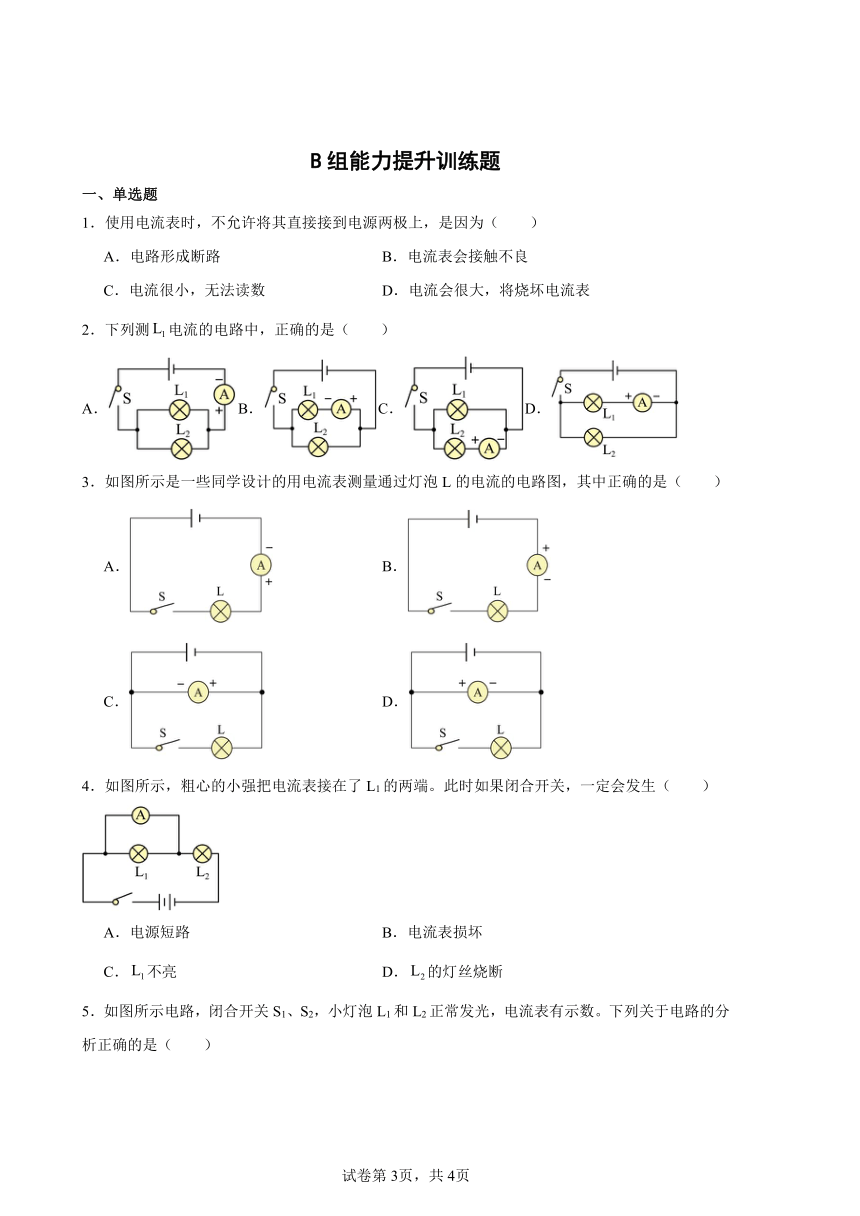

1．使用电流表时，不允许将其直接接到电源两极上，是因为（　　）
A．电路形成断路 B．电流表会接触不良
C．电流很小，无法读数 D．电流会很大，将烧坏电流表
2．下列测电流的电路中，正确的是（　　）
A．B．C．D．
3．如图所示是一些同学设计的用电流表测量通过灯泡L的电流的电路图，其中正确的是（　　）
A． B．
C． D．
4．如图所示，粗心的小强把电流表接在了L1的两端。此时如果闭合开关，一定会发生（　　）
A．电源短路 B．电流表损坏
C．不亮 D．的灯丝烧断

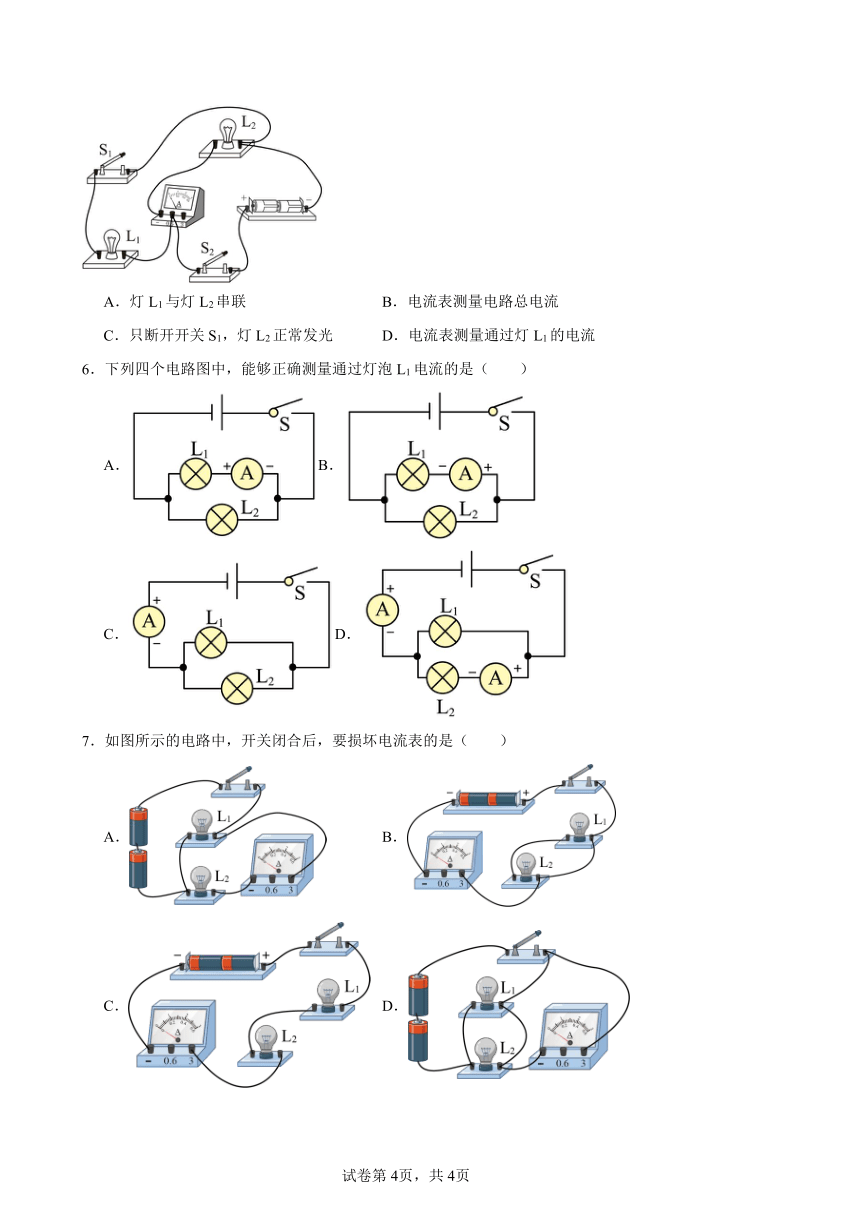

5．如图所示电路，闭合开关S1、S2，小灯泡L1和L2正常发光，电流表有示数。下列关于电路的分析正确的是（　　）

A．灯L1与灯L2串联 B．电流表测量电路总电流
C．只断开开关S1，灯L2正常发光 D．电流表测量通过灯L1的电流
6．下列四个电路图中，能够正确测量通过灯泡L1电流的是（　　）
A．B．
C．D．
7．如图所示的电路中，开关闭合后，要损坏电流表的是（　　）
A． B．
C． D．
二、填空题

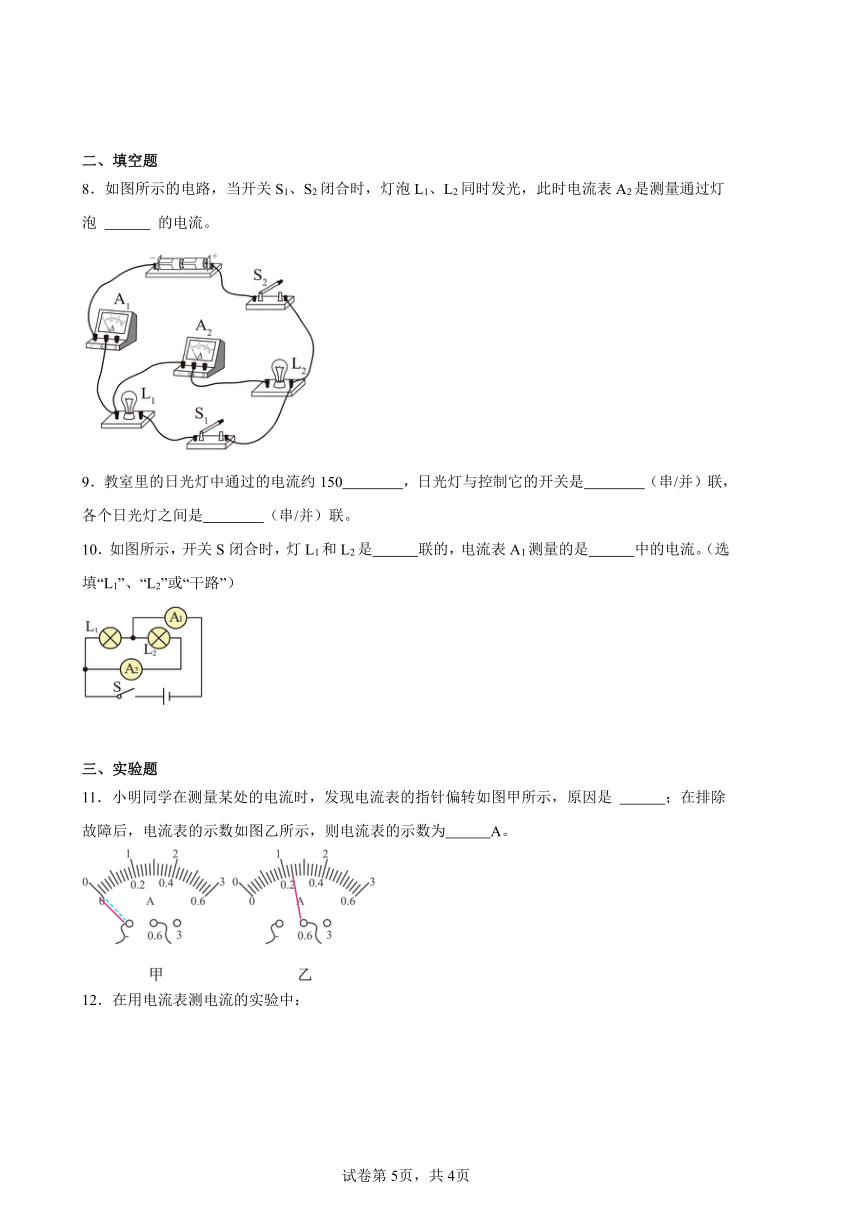

8．如图所示的电路，当开关S1、S2闭合时，灯泡L1、L2同时发光，此时电流表A2是测量通过灯泡 的电流。
9．教室里的日光灯中通过的电流约150 ，日光灯与控制它的开关是 （串/并）联，各个日光灯之间是 （串/并）联。
10．如图所示，开关S闭合时，灯L1和L2是 联的，电流表A1测量的是 中的电流。（选填“L1”、“L2”或“干路”）
三、实验题
11．小明同学在测量某处的电流时，发现电流表的指针偏转如图甲所示，原因是 ；在排除故障后，电流表的示数如图乙所示，则电流表的示数为 A。

12．在用电流表测电流的实验中：
(1)连接电路时，开关应 ，电流表应先用 量程试触；
(2)若某同学连接的电路如图甲所示，则电流表测的是灯 的电流。合上开关后，如果电流表的示数如图乙所示，则通过该灯的电流是 mA；
(3)只需改动一根导线所连接的一个接线柱就可测得总电流，请在图甲中用“×”号指出需改动的导线，并在原图中画出正确的电路连线 ；
(4)若合上开关后，两灯都亮，电流表指针不发生偏转，那么原因可能是___________。
A．电流表内部开路 B．开关处接触不良
C．电流表被短路 D．电源供电不足
试卷第1页，共3页
试卷第1页，共3页
A组基础训练题答案
1． 电流表正、负接线柱接反 电流表所选量程偏大 电流表所选量程偏小
【详解】[1][2][3]当电流表的正负接线柱接错时，指针会向左偏，故甲同学的是由于电流表正、负接线柱接反；当量程选择的太大时，指针会偏转的角度小，读数不准确，故乙同学是电流表所选量程偏大；当量程选择的太小时，指针会偏转过最大刻度，会损坏电流表，故丙同学是电流表所选量程偏小。
2．2×106
【详解】电子表的电流2μA=2×10-6A，所以电饭锅的电流是电子表电流倍数为
倍
3． 并 260
【详解】[1]电流表的内阻非常小，如果与电源并联，通过电流表的电流会非常大，将烧坏电流表，所以电流表在使用时，要禁止与电源并联。
[2]次测量时，选择的是“0~0.6A”的量程，却按“0~3A”量程读数，指针是指在同一位置的，当指针指在同一位置时，大量程读数是小量程读数的5倍，所以则实际电流为
4． 250 0.4
【详解】由单位换算得
[1]
[2]
5．
【详解】[1]电流表使用的是量程，分度值为，示数是。
[2]电流表应串联接入电路中，图乙中a与灯泡在一条支路上，此处是电流表。
6． 0.4
【详解】[1]L1与L2并联，S1控制L2，即S1与L2串联在一条支路上，测量L2的电流，则电流表应该与灯泡L2串联在一条支路上，开关S干路在干路上，如图所示：
[2]如图所示，电流表选择的是分度为0.02A的小量程，其示数为0.4A，即电灯L2通过的电流是0.4A。
7． 电流表正负接线柱接反了 0.24
【详解】[1] 在测量某处的电流时，由图所示电流表可知，电流表指针反向偏转，说明电流表正负接线柱接反了。
[2]如图所示电流表可知，电流表量程是0～0.6A，分度值是0.02A，电流表示数是0.24A。
8．(1) 零刻度线 调零
(2) 断开 试触
(3) L1 0.46
(4)
【详解】（1）[1][2]电流表在使用前，应将指针指在零刻度线处，以避免测量的电流不准确。如果指针没有指在零刻度线处，应该“调零”，使指针指在零刻度线处，再测量电流。
（2）[1][2]在连接电路时，为避免损坏电路元件，应将开关断开。在连接电路时，电流表应先选用最大的量程，然后用导线进行试触，观察电流的大小，再选择合适的量程。
（3）[1]观察图甲电路发现，电路中L1与L2并联，其中电流表与L1串联在一条支路中，所以电流表测量L1的电流。
[2]图乙中电流表选择量程为0~0.6A，分度值为0.02A，由电流表指针位置可读示数为0.46A。
（4）为了使电流表测开关处的电流，应该将电流表连接在干路中，所以将L2连接在电流表0.6A接线柱上的导线，改接到电流表负接线柱上，如下图所示：
B组能力提升训练题答案
1．D
【详解】电流表的内部电阻很小，相当于导线，直接接到电源的两极上后，会造成电源短路，电路中的电流很大，会烧坏电流表和电源，因此电流表不能直接接在电源的两极上，故ABC不符合题意，D符合题意。
故选D。
2．D
【详解】A．图中电流表测干路电流，故A错误；
B．图中电流表A与L1串联，但电流表正负接线柱接反了，故B错误；
C．图中电流表A与L2串联，电流表测L2支路电流，故C错误；
D．图中电流表A与L1串联，电流表接线柱接法正确，测量通过L1的电流，故D正确。
故选D。
3．A
【详解】A．电流表串联，且正进负出，故A正确；
B．电流表正负接线柱接反了，故B错误；
C．电流表并联在用电器两端，且电流表正负接线柱接反了，故C错误；
D．电流表并联在用电器两端，导致电源短路，故D错误。
故选A。
4．C
【详解】A．电流从电池的正极出发，经过开关后经过电流表、灯泡L2回到负极，其中经过了用电器，故电源不会短路，故A不符合题意；
B．没有造成电源短路，电路中存在用电器，故电流表不会烧坏，故B不符合题意；
C．由于电流表的内阻很小，在电路相当于导线，当把电流表接在了L1的两端时，电流表把灯L1短路，所以灯L1不亮，故C符合题意；
D．闭合开关后，若灯泡L2发光，则说明灯泡是好的，若灯泡L2不发光，可能是灯泡L2断路，也可以是短路，从而造成电源短路，故D不符合题意。
故选C。
5．C
【详解】A．如图，灯L1与灯L2并联，故A错误；
B．电流表测量灯L2电流，故B错误；
C．只断开开关S1，另外一条支路的电压和电阻不变，灯L2正常发光，故C正确；
D．电流表测量灯L2电流，故D错误。
故选C。
6．B
【详解】A．由图可知，两灯泡并联，电流表测量通过灯泡L1的电流，但正负接线柱接线错误，故A不符合题意；
B．由图可知，两灯泡并联，电流表测量通过灯泡L1的电流，正负接线柱接线正确，故B符合题意；
C．由图可知，两灯泡并联，电流表测量通过干路的电流，且正负接线柱接线错误，故C不符合题意；
D．由图可知，两灯泡并联，一个电流表测通过灯泡L2的电流，正负接线柱接线正确，一个电流表测量通过干路的电流，但正负接线柱接线错误，故D不符合题意。
故选B。
7．B
【详解】A．两只灯泡并联，闭合开关，电流表测量通过的电流，不会损坏电流表，故A不符合题意；
B．闭合开关，电流从电源正极经电流表直接回到电源负极，造成电源短路，会烧坏电流表和电源，故B符合题意；
C．两只灯泡串联，闭合开关，电流表测量电路中的电流，不会损坏电流表，故C不符合题意；
D．两只灯泡并联，闭合开关，电流表被短路，不会损坏电流表，故D不符合题意。
故选B。
8．L2
【详解】由图可知，该电路为并联电路，A1处于干路，测量干路电流，A2与L2串联在同一支路中，测量通过L2的电流。
9． mA 串 并
【详解】[1]日光灯工作时的电流较小，在150mA左右。
[2]日光灯与控制它的开关是串联的，开关断开时灯不亮，开关闭合时灯亮。
[3]由于教室里日光灯在工作时互不影响，它们之间是并联的。
10． 并 干路
【详解】[1]如图如示，开关S闭合时，灯L1和L2并列连接，L1在一条支路，L2和电流表A2串联，在另一条支路，灯L1和L2是并联的。
[2]如图，电流表A1串联在干路中，测量的是干路中的电流。
11． 电流表正负接线柱接反了 0.24
【详解】[1] 在测量某处的电流时，由图所示电流表可知，电流表指针反向偏转，说明电流表正负接线柱接反了。
[2]如图所示电流表可知，电流表量程是0～0.6A，分度值是0.02A，电流表示数是0.24A。
12．(1) 断开 大
(2) L2 460
(3)
(4)C
【详解】（1）[1]为了保护电路，连接电路时，开关应处于断开状态。
[2]为了避免超量程造成电流表烧毁，应先用大量程进行试触。
（2）[1]电流表在使用时与被测电路串联，由图可知，电流表与灯L2串联，因此测的是灯L2的电流。
[2]由图乙可知，电流表选用0~0.6A量程，分度值为0.02A，因此示数为0.46A即460mA。
（3）电流表在使用时与被测电路串联，且正进负出，因此电流表要想测干路总电流，则需要将电流表正接线柱与灯L1的连线改为灯L1与电流表负接线柱连接，如图所示：
（4）A．如果电流表内部开路，则电路开路，没有电流流过灯泡，灯泡不亮，电流表指针不发生偏转，故A不符合题意；
B．开关处接触不良，则电路开路，没有电流流过灯泡，灯泡不亮，电流表指针不发生偏转，故B不符合题意；
C．电流表被短路，电流表指针不偏转，但仍有电流流过灯泡，灯泡发光，故C符合题意；
D．电源供电不足，电流表指针偏转，灯泡不发光，故D不符合题意。
故选C。
