2026届高考物理一轮基础复习训练
45 电学实验基础

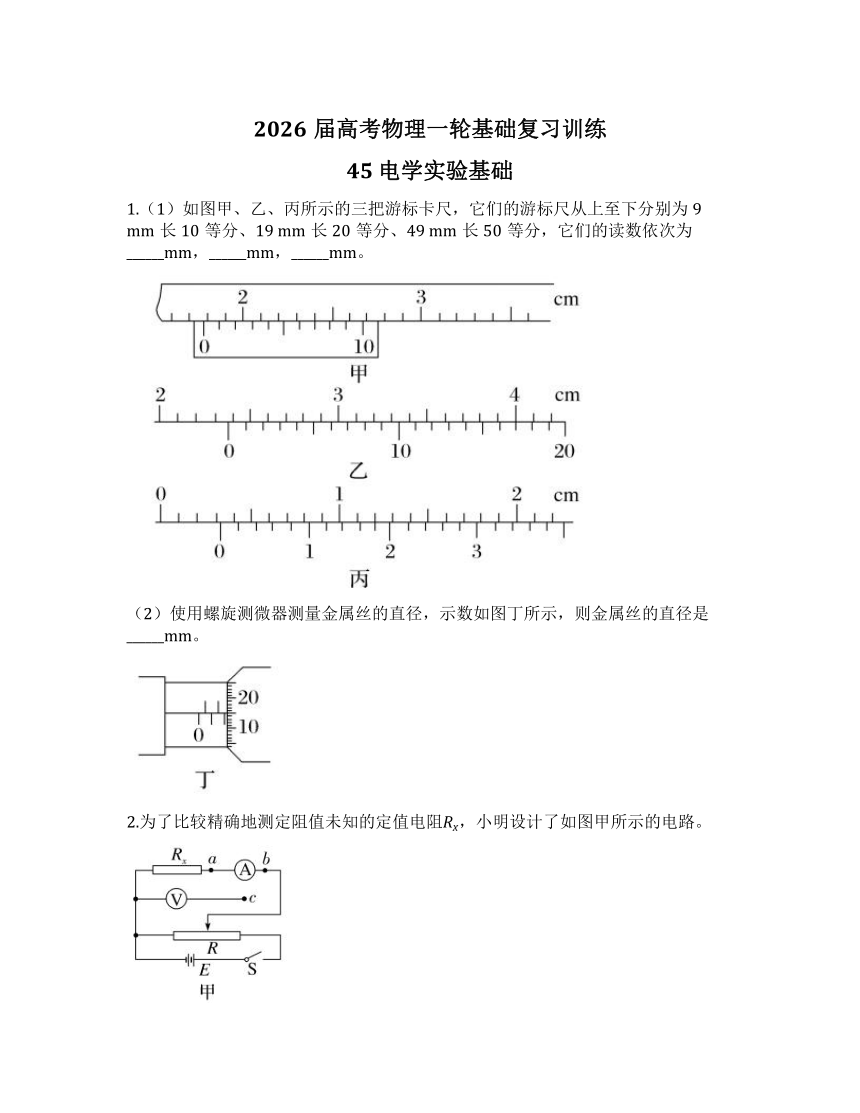

1.（1）如图甲、乙、丙所示的三把游标卡尺，它们的游标尺从上至下分别为9 mm长10等分、19 mm长20等分、49 mm长50等分，它们的读数依次为______mm，______mm，______mm。
（2）使用螺旋测微器测量金属丝的直径，示数如图丁所示，则金属丝的直径是______mm。

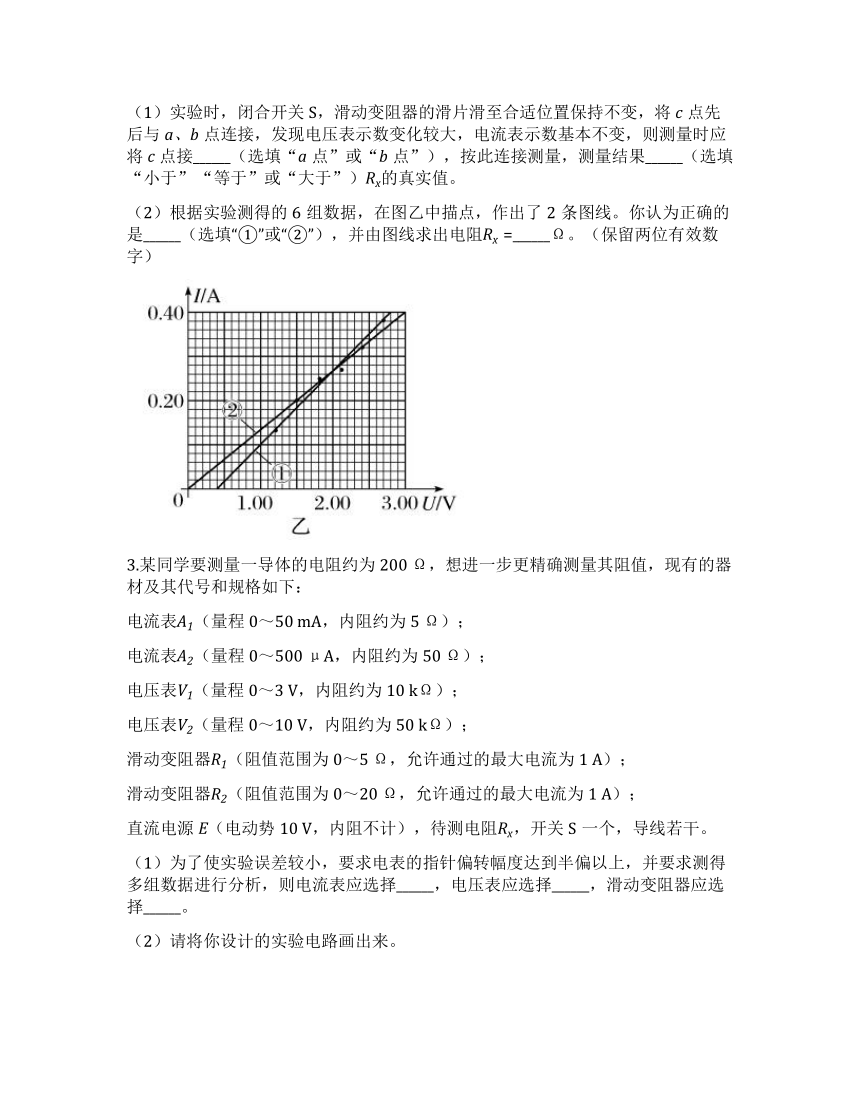

2.为了比较精确地测定阻值未知的定值电阻，小明设计了如图甲所示的电路。
（1）实验时，闭合开关S，滑动变阻器的滑片滑至合适位置保持不变，将c点先后与a、b点连接，发现电压表示数变化较大，电流表示数基本不变，则测量时应将c点接______（选填“a点”或“b点”），按此连接测量，测量结果______（选填“小于” “等于”或“大于”）的真实值。
（2）根据实验测得的6组数据，在图乙中描点，作出了2条图线。你认为正确的是______（选填“①”或“②”），并由图线求出电阻______Ω。（保留两位有效数字）
3.某同学要测量一导体的电阻约为200 Ω，想进一步更精确测量其阻值，现有的器材及其代号和规格如下：
电流表（量程0～50 mA，内阻约为5 Ω）；
电流表（量程0～500 μA，内阻约为50 Ω）；
电压表（量程0～3 V，内阻约为10 kΩ）；
电压表（量程0～10 V，内阻约为50 kΩ）；
滑动变阻器（阻值范围为0～5 Ω，允许通过的最大电流为1 A）；
滑动变阻器（阻值范围为0～20 Ω，允许通过的最大电流为1 A）；
直流电源（电动势10 V，内阻不计），待测电阻，开关S一个，导线若干。
（1）为了使实验误差较小，要求电表的指针偏转幅度达到半偏以上，并要求测得多组数据进行分析，则电流表应选择______，电压表应选择______，滑动变阻器应选择______。
（2）请将你设计的实验电路画出来。

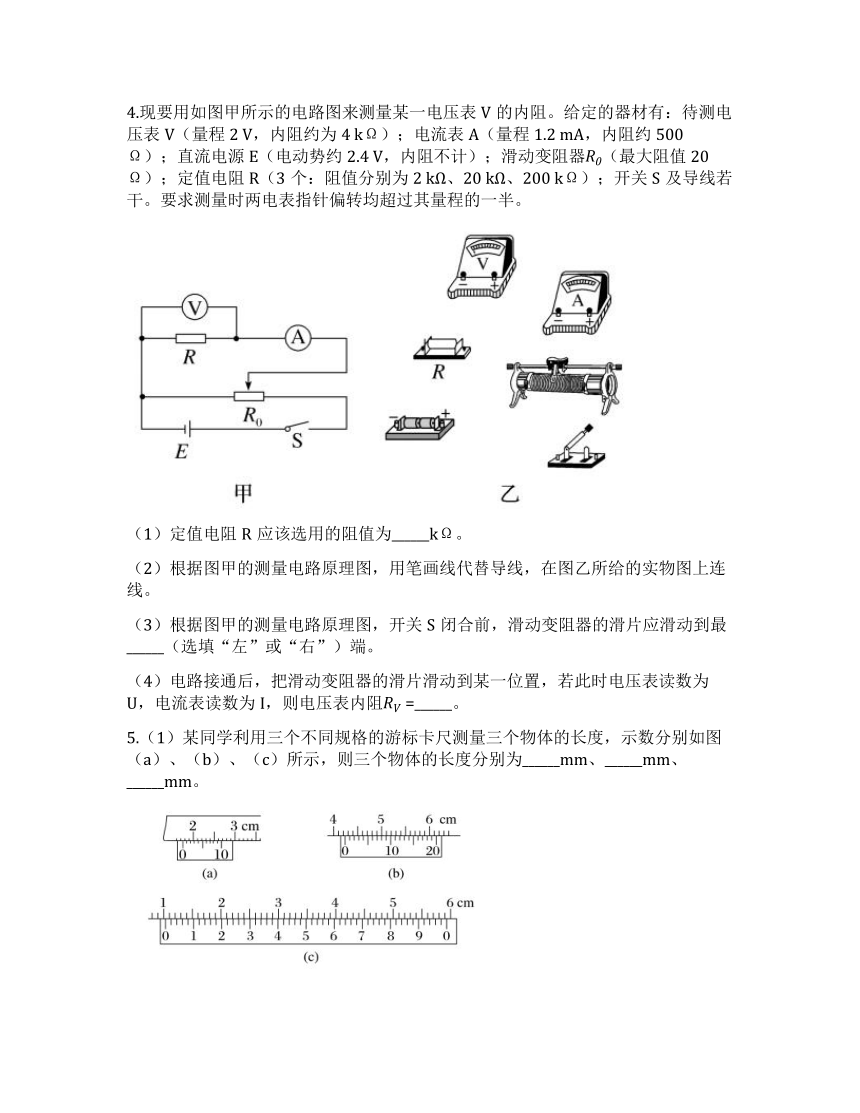

4.现要用如图甲所示的电路图来测量某一电压表V的内阻。给定的器材有：待测电压表V（量程2 V，内阻约为4 kΩ）；电流表A（量程1.2 mA，内阻约500 Ω）；直流电源E（电动势约2.4 V，内阻不计）；滑动变阻器（最大阻值20 Ω）；定值电阻R（3个：阻值分别为2 kΩ、20 kΩ、200 kΩ）；开关S及导线若干。要求测量时两电表指针偏转均超过其量程的一半。
（1）定值电阻R应该选用的阻值为______kΩ。
（2）根据图甲的测量电路原理图，用笔画线代替导线，在图乙所给的实物图上连线。
（3）根据图甲的测量电路原理图，开关S闭合前，滑动变阻器的滑片应滑动到最______（选填“左”或“右”）端。
（4）电路接通后，把滑动变阻器的滑片滑动到某一位置，若此时电压表读数为U，电流表读数为I，则电压表内阻______。
5.（1）某同学利用三个不同规格的游标卡尺测量三个物体的长度，示数分别如图（a）、（b）、（c）所示，则三个物体的长度分别为______mm、______mm、______mm。

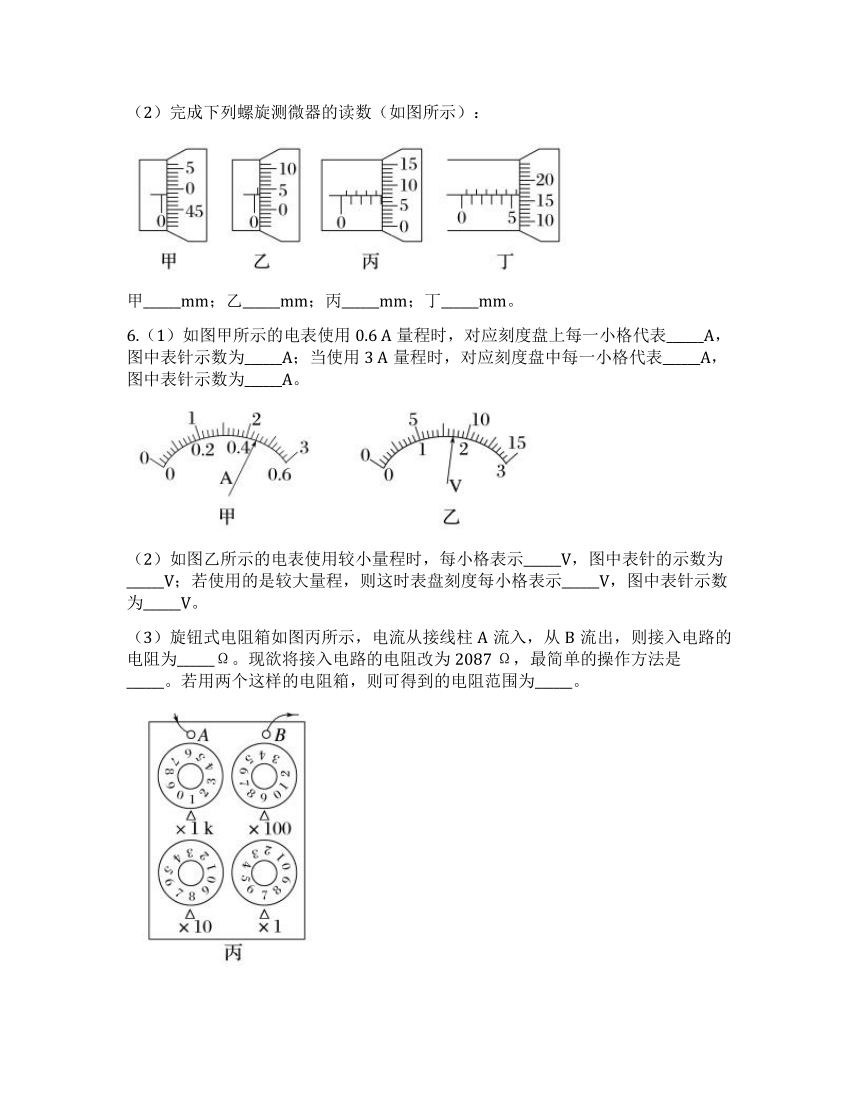

（2）完成下列螺旋测微器的读数（如图所示）：
甲______mm；乙______mm；丙______mm；丁______mm。
6.（1）如图甲所示的电表使用0.6 A量程时，对应刻度盘上每一小格代表______A，图中表针示数为______A；当使用3 A量程时，对应刻度盘中每一小格代表______A，图中表针示数为______A。
（2）如图乙所示的电表使用较小量程时，每小格表示______V，图中表针的示数为______V；若使用的是较大量程，则这时表盘刻度每小格表示______V，图中表针示数为______V。
（3）旋钮式电阻箱如图丙所示，电流从接线柱A流入，从B流出，则接入电路的电阻为______Ω。现欲将接入电路的电阻改为2087 Ω，最简单的操作方法是______。若用两个这样的电阻箱，则可得到的电阻范围为______。

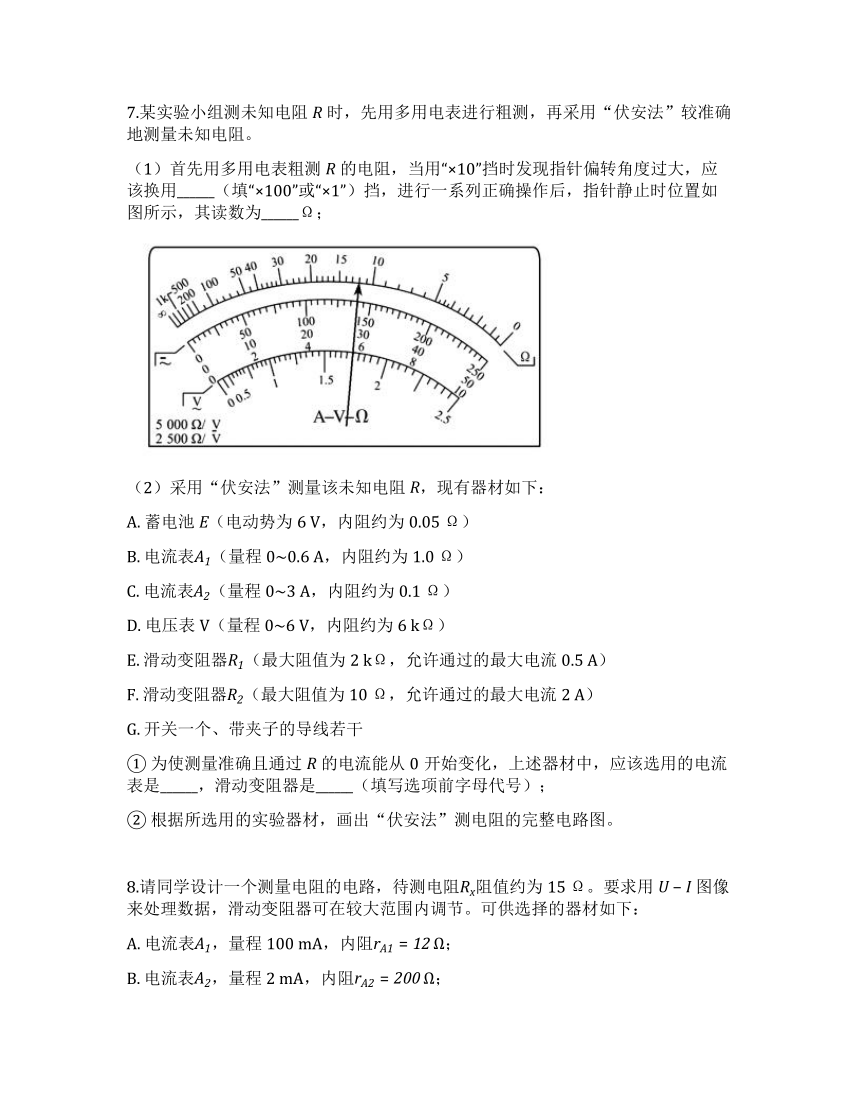

7.某实验小组测未知电阻时，先用多用电表进行粗测，再采用“伏安法”较准确地测量未知电阻。
（1）首先用多用电表粗测的电阻，当用“×10”挡时发现指针偏转角度过大，应该换用______（填“×100”或“×1”）挡，进行一系列正确操作后，指针静止时位置如图所示，其读数为______Ω；
（2）采用“伏安法”测量该未知电阻，现有器材如下：
A. 蓄电池（电动势为6 V，内阻约为0.05 Ω）
B. 电流表（量程0~0.6 A，内阻约为1.0 Ω）
C. 电流表（量程0~3 A，内阻约为0.1 Ω）
D. 电压表V（量程0~6 V，内阻约为6 kΩ）
E. 滑动变阻器（最大阻值为2 kΩ，允许通过的最大电流0.5 A）
F. 滑动变阻器（最大阻值为10 Ω，允许通过的最大电流2 A）
G. 开关一个、带夹子的导线若干
① 为使测量准确且通过的电流能从0开始变化，上述器材中，应该选用的电流表是______，滑动变阻器是______（填写选项前字母代号）；
② 根据所选用的实验器材，画出“伏安法”测电阻的完整电路图。
8.请同学设计一个测量电阻的电路，待测电阻阻值约为15 Ω。要求用图像来处理数据，滑动变阻器可在较大范围内调节。可供选择的器材如下：
A. 电流表，量程100 mA，内阻；
B. 电流表，量程2 mA，内阻；
C. 电压表，量程10 V，内阻；
D. 电压表，量程3 V，内阻；
E. 保护电阻约20 Ω；
F. 滑动变阻器，最大阻值10 Ω，额定电流为1 A；
G. 电池组，电动势12 V，内阻很小；
H. 开关及导线若干。
（1）电流表应选______，电压表应选______（填器材前面的字母序号）。
（2）设计电路时，电流表应采用______（选填“内接”或“外接”）法，滑动变阻器应采用______（选填“分压”或“限流”）接法。根据所设计的实验电路，用笔画线代替导线连接实物图。
（3）若在所测量数据中选一组数据、及已知量计算，则其表达式为______（用所给字母表示）。
9.在“测定金属丝的电阻率”的实验中：
（1）用20分度的游标卡尺测量一粗细均匀圆柱体的长度，如图所示，由图可知其长度______mm。
（2）用螺旋测微器测量金属丝的直径，其示数如图甲所示，则该金属丝直径的测量值______mm。
（3）按如图乙所示的电路图测量金属丝的电阻（阻值约为15 Ω）。实验中除开关、若干导线之外还提供下列器材：电压表V（量程0～3 V，内阻约为3 kΩ）；电流表（量程为0～200 mA，内阻约为3 Ω）；电流表（量程为0～3 A，内阻约为0.1 Ω）；滑动变阻器（0～50 Ω）；滑动变阻器（0～200 Ω）；电源（3 V，内阻不计）。为了调节方便，测量准确，实验中电流表应选______，滑动变阻器应选______。（填器材的名称符号）
（4）请根据如图乙所示电路图，用笔画线代替导线将图丙中的实验器材连接起来，并使滑动变阻器的滑片P置于b端时接通电路后的电流最小。
（5）若通过测量可知，金属丝的长度为，直径为，通过金属丝的电流为，对应金属丝两端的电压为，由此可计算得出金属丝的电阻率______。（用题目所给字母和通用数学符号表示）
10.有一个标有“2.5 V，1 W”的小灯泡，现要用伏安法描绘该小灯泡的伏安特性曲线，有下列器材供选用：
A. 蓄电池（输出电压恒为4 V）
B. 电压表（量程为0～3 V，内阻约为20 kΩ）；
C. 电流表（量程为0～0.6 A，内阻约为0.1 Ω）；
D. 滑动变阻器（阻值范围0～200 Ω，允许通过的最大电流为1 A）；
E. 滑动变阻器（阻值范围0～10 Ω，允许通过的最大电流为2 A）。
（1）若要求小灯泡两端的电压从零开始增大，且实验误差较小，应选择图2中的______（填“甲” “乙”或“丙”）电路。
（2）根据实验电路图将图3所示的实物图补充完整。
（3）滑动变阻器应选用______（均填字母代号）。开始实验前，图（3）中的滑动变阻器滑片应该滑在______（选填“最左端” “最右端”或“中间位置”），开关应处于断开状态。
（4）某同学测量过程中某次电压表和电流表示数如图1所示，此时电流______A，电压______V。
（5）通过实验测得该小灯泡的伏安特性曲线如图4所示。由图线可知，当小灯泡两端的电压增大时，小灯泡的电阻______（填“变大”或“变小”）。
11.某实验小组用伏安法描绘某个小灯泡的特性曲线，该小灯泡上标有“2 V　1 W”的字样。有下列实验器材供选用：
A. 电源：电动势为3.0 V，内阻不计
B. 双量程电压表V：量程为0～3 V，内阻约为3 kΩ；量程为0～15 V，内阻约为15 kΩ
C. 双量程电流表A：量程为0～0.6 A，内阻约为0.6 Ω；量程为0～3 A，内阻约为0.1 Ω
D. 滑动变阻器：最大阻值为15 Ω，额定电流为1.0 A
E. 滑动变阻器：最大阻值为150 Ω，额定电流为0.5 A
F. 开关S，导线若干。
（1）实验中电压表应选用量程______（选填“”或“”），电流表应选用量程______（选填“”或“”），滑动变阻器应选用______（选填“”或“”）。
（2）请用笔画线代替导线将图甲中的实物图连接成完整的实验电路。
（3）在实验中，其中一组数据如图乙，电流表示数为______A，电压表示数为______V。
（4）该实验小组通过实验描绘了小灯泡的曲线如图丙所示。当小灯泡两端的电压为1.40 V时，小灯泡的电阻是______Ω（结果保留两位有效数字）。
12.为了测量某待测电阻的阻值（约为30 Ω），有以下一些器材可供选择。
电流表（量程0～50 mA，内阻约10 Ω）；
电流表（量程0～3 A，内阻约0.12 Ω）；
电压表（量程0～3 V，内阻很大）；
电压表（量程0～15 V，内阻很大）；
电源（电动势约为3 V，内阻约为0.2 Ω）；
定值电阻（20 Ω，允许最大电流1.0 A）；
滑动变阻器（0～10 Ω，允许最大电流2.0 A）；
单刀单掷开关S一个，导线若干。
（1）对于电流表和电压表的选择，下列说法正确的是______。
A. 电流表应选，电压表应选
B. 电流表应选，电压表应选
C. 电流表应选，电压表应选
D. 电流表应选，电压表应选
（2）请在画出测量电阻的实验电路图。（要求所测量范围尽可能大）
（3）某次测量中，电压表示数为时，电流表示数为，则计算待测电阻阻值的表达式为______。
1. 答案：（1）23.7；22.50；22.12 （2）0.150
（1）游标卡尺读数
甲（10分度）：主尺读数23mm，游标尺第7条刻线对齐，读数为。
乙（20分度）：主尺读数22mm，游标尺第10条刻线对齐，读数为。
丙（50分度）：主尺读数22mm，游标尺第6条刻线对齐，读数为。
（2）螺旋测微器读数
固定刻度0mm，可动刻度15.0×0.01mm，读数为。
2. 答案：（1）a点；小于 （2）①；5.0
（1）电路选择
电压表示数变化大，说明电流表分压明显，应采用外接法（c接a点）。
外接法中电压表分流导致电流测量偏大，由知，测量值小于真实值。
（2）图线分析
电阻为线性元件，图线应为过原点的直线，故正确图线为①。
由图线斜率得。
3. 答案：（1）；； （2）
（1）器材选择
电流表：电源10V，，最大电流，故选。
电压表：10V电源匹配（0~10V）。
滑动变阻器：需分压或限流，（0~20Ω）调节范围更合适。
（2）电路设计
较大（200Ω），满足，采用内接法；滑动变阻器用分压或限流均可（此处推荐分压）。
4. 答案：（1）2 （2） （3）左 （4）
（1）定值电阻选择
电压表满偏电流，电流表量程1.2mA，需分流。
由并联分流公式，，故选2kΩ。
（2）实物连线
按电路图连接，注意电表正负极。
（3）滑动变阻器初始位置
闭合开关前，滑片应滑到左端（使电压从0开始）。
（4）内阻计算
总电流等于电压表电流与定值电阻电流之和，故。
5. 答案：（1）10.2；23.85；50.12 （2）0.100；0.642；1.998；3.470
（1）游标卡尺
（a）10分度：10mm + 2×0.1mm = 10.2mm
（b）20分度：23mm + 17×0.05mm = 23.85mm
（c）50分度：50mm + 6×0.02mm = 50.12mm
（2）螺旋测微器
甲：0 + 10.0×0.01mm = 0.100mm
乙：0.5mm + 14.2×0.01mm = 0.642mm
丙：1.5mm + 49.8×0.01mm = 1.998mm
丁：3mm + 47.0×0.01mm = 3.470mm
6. 答案：（1）0.02；0.34；0.1；1.70 （2）0.1；1.70；0.5；8.5 （3）2087；将“×100”挡旋钮调至0；0~19998Ω
（1）电流表
0.6A量程：每小格0.02A，示数0.34A；
3A量程：每小格0.1A，示数1.70A。
（2）电压表
小量程（0~3V）：每小格0.1V，示数1.70V；
大量程（0~15V）：每小格0.5V，示数8.5V。
（3）电阻箱
示数：；
操作：将“×100”挡旋钮从0拨到0（无需改动）；
范围：09999Ω（单箱），两箱串联为019998Ω。
7. 答案：（1）×1；12 （2）① ； ②
（1）多用电表
指针偏角过大，电阻偏小，换用**×1**挡；
读数：12×1Ω=12Ω。
（2）伏安法
① 最大电流，选；需电流从零开始，用分压式，选小阻值。
② 电路图：分压式+外接法（）。
8. 答案：（1）A；D （2）外接；分压；（3）
（1）器材选择
最大电流，选（100mA需串联保护电阻，总电流，超量程，需重新计算：实际，电流，仍超量程，此处可能题目设定保护电阻作用，故选）。
电压选（3V，避免超量程）。
（2）电路接法
电流表外接（较小），滑动变阻器分压（需大范围调节）。
（3）电阻计算
为与总电压，为总电流，故。
9.答案：（1）23.50 （2）0.518 （3）； （4）（5）
（1）游标卡尺（20分度）
主尺23mm + 10×0.05mm = 23.50mm。
（2）螺旋测微器
0.5mm + 1.8×0.01mm = 0.518mm（0.517~0.519均可）。
（3）器材选择
电流，选（200mA）；
滑动变阻器选（50Ω，调节方便）。
（4）实物连线
分压或限流（此处限流即可），滑片在b端时电阻最大。
（5）电阻率公式
，，故。
10. 答案：（1）甲 （2） （3）E；最左端 （4）0.38；1.90 （5）变大
（1）电路选择
电压从零开始，需分压式；灯泡电阻小（），用外接法，故选甲。
（2）实物连线
按分压外接法连接。
（3）滑动变阻器
选小阻值（10Ω），滑片在最左端（电压为0）。
（4）电表读数
电流表0.6A量程：0.38A；
电压表3V量程：1.90V。
（5）电阻变化
图线斜率增大，电阻变大。
11. 答案：（1）；； （2） （3）0.30；1.00 （4）3.5
（1）器材选择
电压表选（0~3V，匹配2V灯泡）；
电流，选（0~0.6A）；
滑动变阻器选（15Ω，分压调节方便）。
（2）实物连线
分压外接法。
（3）电表读数
电流0.6A量程：0.30A；
电压3V量程：1.00V。
（4）电阻计算
由图，1.40V时电流约0.40A，。
12.答案：（1）A （2） （3）
（1）器材选择
电源3V，选（0~3V）；
最大电流，选（50mA需串联定值电阻分流，总电阻，电流，超量程，题目可能允许部分量程，故选）。
（2）电路设计
滑动变阻器分压（范围大），与定值电阻串联，电流表外接（总电阻50Ω，）。
（3）电阻计算
总电压，总电流，。
