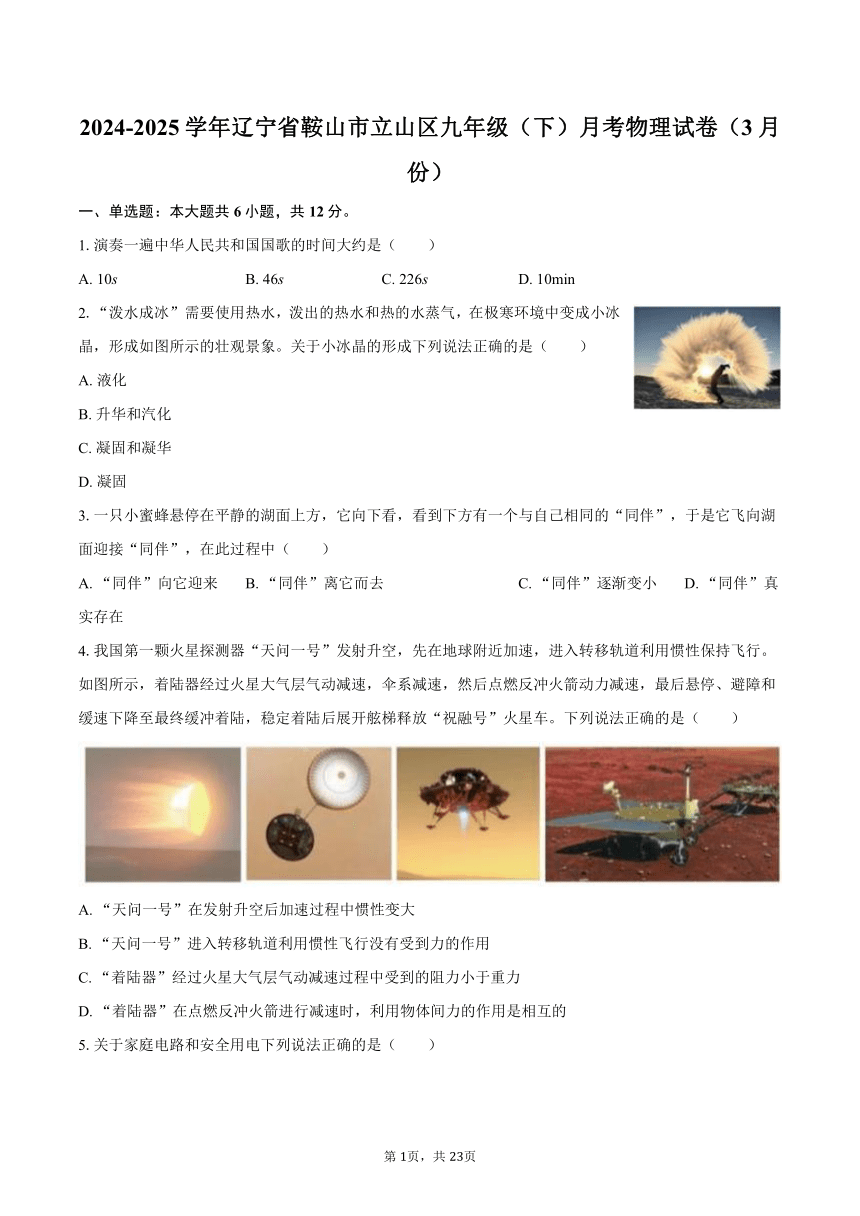

2024-2025学年辽宁省鞍山市立山区九年级（下）月考物理试卷（3月份）
一、单选题：本大题共6小题，共12分。
1.演奏一遍中华人民共和国国歌的时间大约是（　　）
A. 10s B. 46s C. 226s D. 10min
2.“泼水成冰”需要使用热水，泼出的热水和热的水蒸气，在极寒环境中变成小冰晶，形成如图所示的壮观景象。关于小冰晶的形成下列说法正确的是（　　）
A. 液化
B. 升华和汽化
C. 凝固和凝华
D. 凝固
3.一只小蜜蜂悬停在平静的湖面上方，它向下看，看到下方有一个与自己相同的“同伴”，于是它飞向湖面迎接“同伴”，在此过程中（　　）
A. “同伴”向它迎来 B. “同伴”离它而去 C. “同伴”逐渐变小 D. “同伴”真实存在
4.我国第一颗火星探测器“天问一号”发射升空，先在地球附近加速，进入转移轨道利用惯性保持飞行。如图所示，着陆器经过火星大气层气动减速，伞系减速，然后点燃反冲火箭动力减速，最后悬停、避障和缓速下降至最终缓冲着陆，稳定着陆后展开舷梯释放“祝融号”火星车。下列说法正确的是（　　）
A. “天问一号”在发射升空后加速过程中惯性变大
B. “天问一号”进入转移轨道利用惯性飞行没有受到力的作用
C. “着陆器”经过火星大气层气动减速过程中受到的阻力小于重力
D. “着陆器”在点燃反冲火箭进行减速时，利用物体间力的作用是相互的
5.关于家庭电路和安全用电下列说法正确的是（　　）
A. 空气开关跳闸后立即手动复位
B. 电路中电流过大，漏电保护器会自动切断电路
C. 用湿抹布擦拭正在发光的灯泡
D. 金属外壳的家用电器一定要使用三脚插头

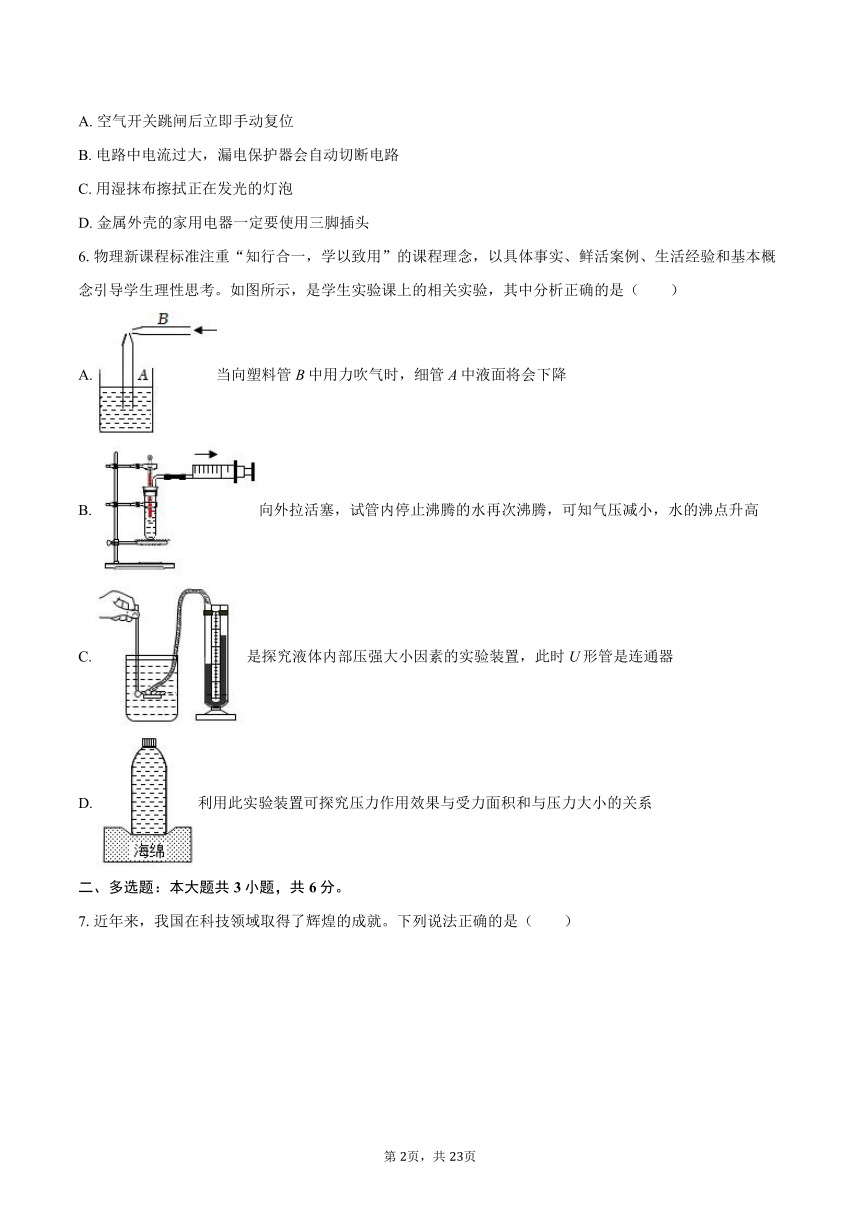

6.物理新课程标准注重“知行合一，学以致用”的课程理念，以具体事实、鲜活案例、生活经验和基本概念引导学生理性思考。如图所示，是学生实验课上的相关实验，其中分析正确的是（　　）
A. 当向塑料管B中用力吹气时，细管A中液面将会下降
B. 向外拉活塞，试管内停止沸腾的水再次沸腾，可知气压减小，水的沸点升高
C. 是探究液体内部压强大小因素的实验装置，此时U形管是连通器
D. 利用此实验装置可探究压力作用效果与受力面积和与压力大小的关系
二、多选题：本大题共3小题，共6分。

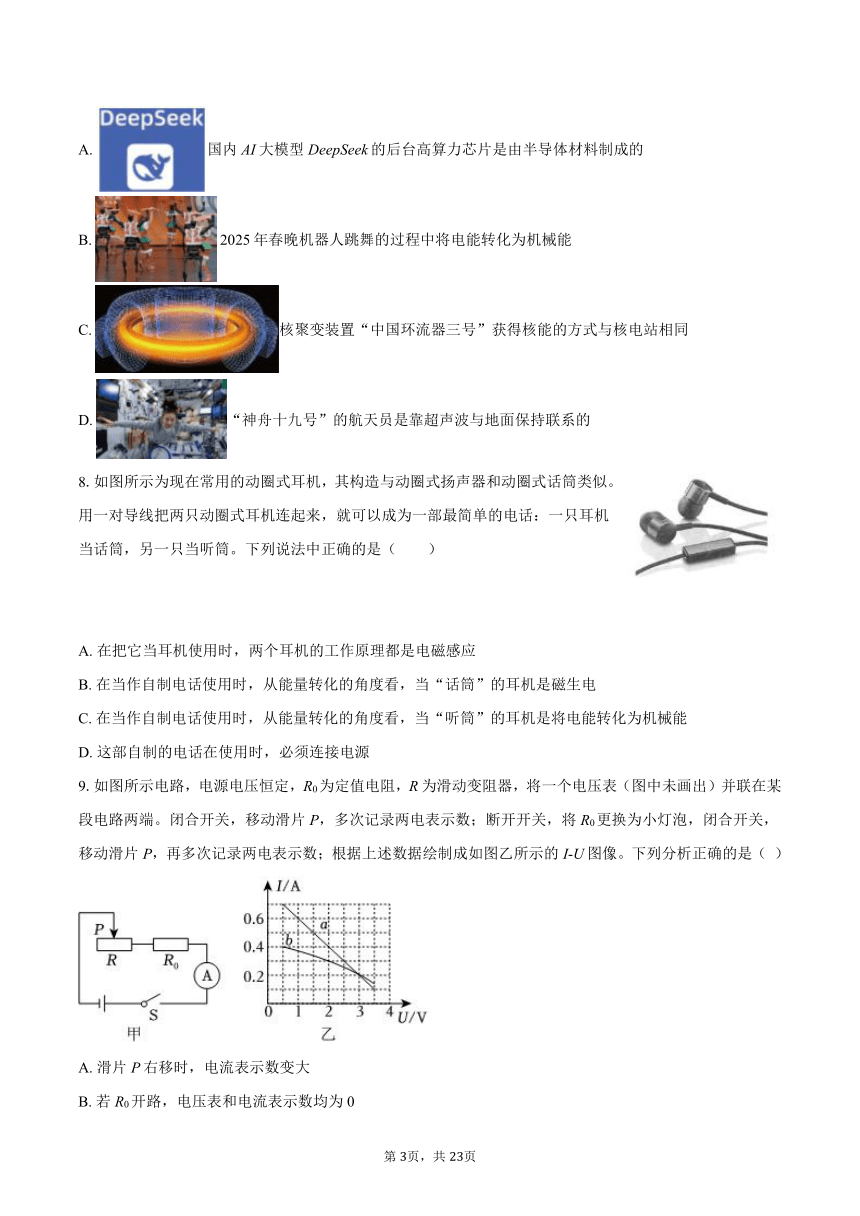

7.近年来，我国在科技领域取得了辉煌的成就。下列说法正确的是（　　）
A. 国内AI大模型DeepSeek的后台高算力芯片是由半导体材料制成的
B. 2025年春晚机器人跳舞的过程中将电能转化为机械能
C. 核聚变装置“中国环流器三号”获得核能的方式与核电站相同
D. “神舟十九号”的航天员是靠超声波与地面保持联系的
8.如图所示为现在常用的动圈式耳机，其构造与动圈式扬声器和动圈式话筒类似。用一对导线把两只动圈式耳机连起来，就可以成为一部最简单的电话：一只耳机当话筒，另一只当听筒。下列说法中正确的是（　　）
A. 在把它当耳机使用时，两个耳机的工作原理都是电磁感应
B. 在当作自制电话使用时，从能量转化的角度看，当“话筒”的耳机是磁生电
C. 在当作自制电话使用时，从能量转化的角度看，当“听筒”的耳机是将电能转化为机械能
D. 这部自制的电话在使用时，必须连接电源
9.如图所示电路，电源电压恒定，R0为定值电阻，R为滑动变阻器，将一个电压表（图中未画出）并联在某段电路两端。闭合开关，移动滑片P，多次记录两电表示数；断开开关，将R0更换为小灯泡，闭合开关，移动滑片P，再多次记录两电表示数；根据上述数据绘制成如图乙所示的I-U图像。下列分析正确的是（　　）
A. 滑片P右移时，电流表示数变大
B. 若R0开路，电压表和电流表示数均为0
C. 电源电压为3.5V
D. 当R0和灯泡两端的电压都为1V时，灯泡阻值与R0相等
三、填空题：本大题共6小题，共12分。

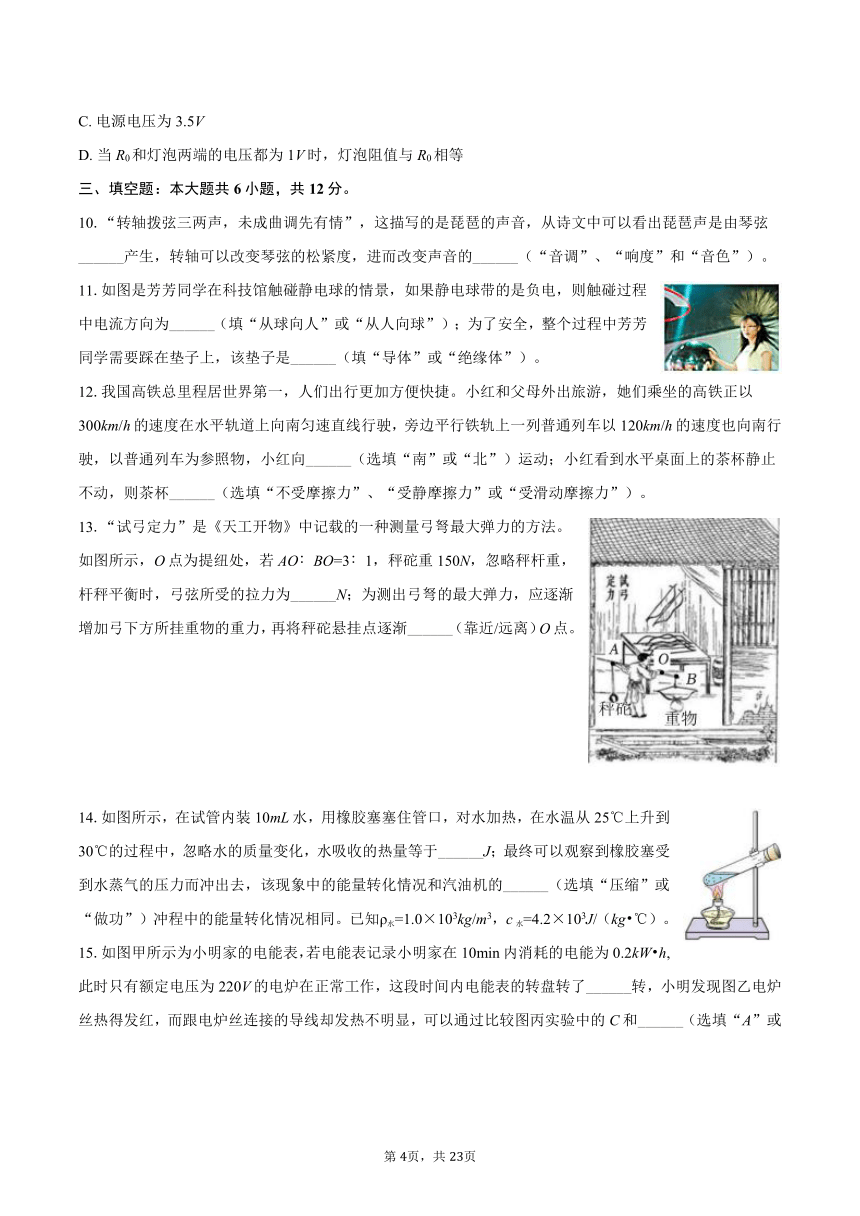

10.“转轴拨弦三两声，未成曲调先有情”，这描写的是琵琶的声音，从诗文中可以看出琵琶声是由琴弦______产生，转轴可以改变琴弦的松紧度，进而改变声音的______（“音调”、“响度”和“音色”）。
11.如图是芳芳同学在科技馆触碰静电球的情景，如果静电球带的是负电，则触碰过程中电流方向为______（填“从球向人”或“从人向球”）；为了安全，整个过程中芳芳同学需要踩在垫子上，该垫子是______（填“导体”或“绝缘体”）。
12.我国高铁总里程居世界第一，人们出行更加方便快捷。小红和父母外出旅游，她们乘坐的高铁正以300km/h的速度在水平轨道上向南匀速直线行驶，旁边平行铁轨上一列普通列车以120km/h的速度也向南行驶，以普通列车为参照物，小红向______（选填“南”或“北”）运动；小红看到水平桌面上的茶杯静止不动，则茶杯______（选填“不受摩擦力”、“受静摩擦力”或“受滑动摩擦力”）。
13.“试弓定力”是《天工开物》中记载的一种测量弓弩最大弹力的方法。如图所示，O点为提纽处，若AO﹕BO=3﹕1，秤砣重150N，忽略秤杆重，杆秤平衡时，弓弦所受的拉力为______N；为测出弓弩的最大弹力，应逐渐增加弓下方所挂重物的重力，再将秤砣悬挂点逐渐______（靠近/远离）O点。
14.如图所示，在试管内装10mL水，用橡胶塞塞住管口，对水加热，在水温从25℃上升到30℃的过程中，忽略水的质量变化，水吸收的热量等于______J；最终可以观察到橡胶塞受到水蒸气的压力而冲出去，该现象中的能量转化情况和汽油机的______（选填“压缩”或“做功”）冲程中的能量转化情况相同。已知ρ水=1.0×103kg/m3，c水=4.2×103J/（kg ℃）。

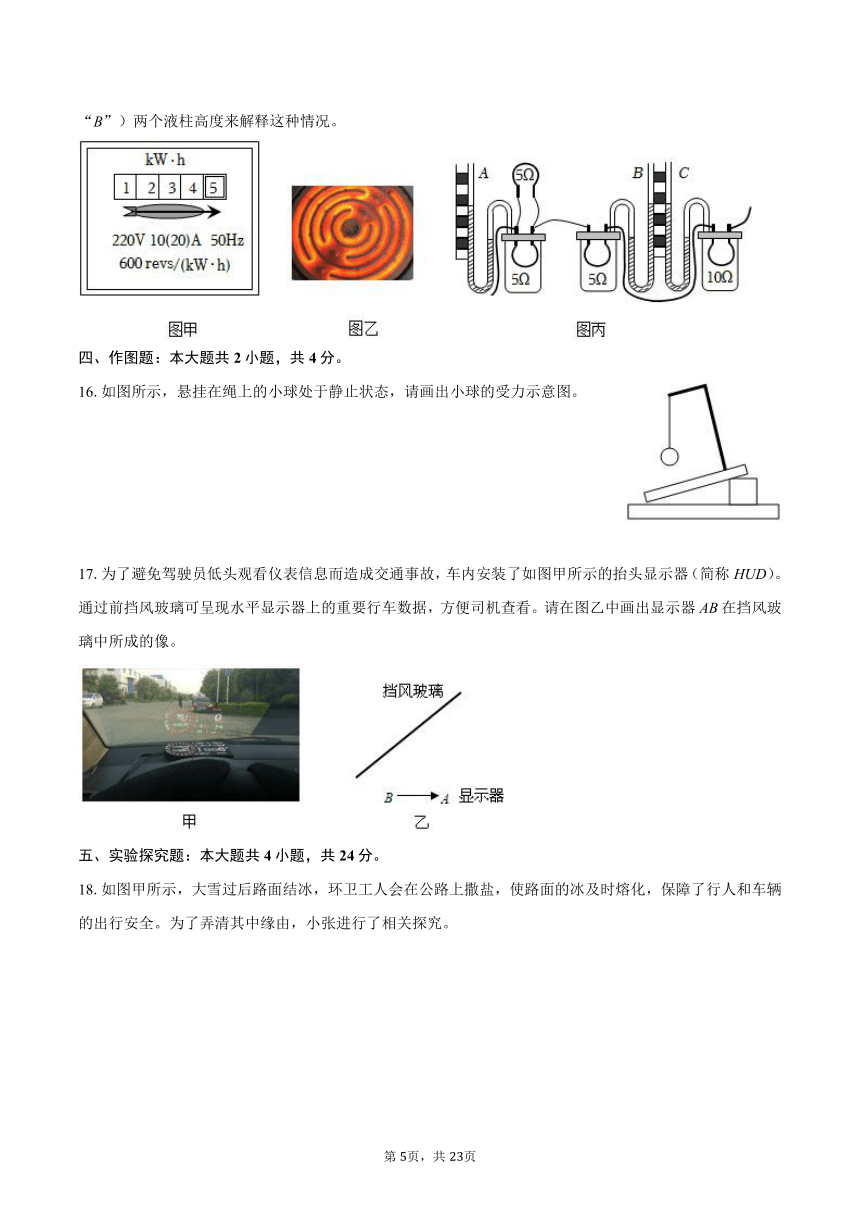

15.如图甲所示为小明家的电能表，若电能表记录小明家在10min内消耗的电能为0.2kW h,此时只有额定电压为220V的电炉在正常工作，这段时间内电能表的转盘转了______转，小明发现图乙电炉丝热得发红，而跟电炉丝连接的导线却发热不明显，可以通过比较图丙实验中的C和______（选填“A”或“B”）两个液柱高度来解释这种情况。
四、作图题：本大题共2小题，共4分。
16.如图所示，悬挂在绳上的小球处于静止状态，请画出小球的受力示意图。
17.为了避免驾驶员低头观看仪表信息而造成交通事故，车内安装了如图甲所示的抬头显示器（简称HUD）。通过前挡风玻璃可呈现水平显示器上的重要行车数据，方便司机查看。请在图乙中画出显示器AB在挡风玻璃中所成的像。
五、实验探究题：本大题共4小题，共24分。
18.如图甲所示，大雪过后路面结冰，环卫工人会在公路上撒盐，使路面的冰及时熔化，保障了行人和车辆的出行安全。为了弄清其中缘由，小张进行了相关探究。
（1）小烧杯中装有一定量的碎冰，整个装置如图乙，在组装实验器材时，应按照______（选填“自下而上”或“自上而下”）的顺序组装。实验中某时刻温度计的示数如图丙所示，则示数是______℃。
（2）加热一段时间后，小张根据记录的实验数据在丁图中绘制了A图象，由此可知冰是______（选填“晶体”或“非晶体”），其在熔化过程中内能______（选填“增大”、“减小”或“不变”）。
（3）完成上述实验后，小张又取了适量淡盐水制成的碎冰，用相同的热源再次加热，得到丁图中B图象。再取适量浓度更大一些的盐水制成的碎冰重复实验得到丁图中C图象。由以上实验可知，一定范围内，盐冰的熔点会随浓度的增大而______（选填“升高”、“降低”或“不变”）。
（4）善于观察的同学发现加热过程中烧杯壁上出现水珠，小组其他同学解释由于水蒸气液化形成的，水珠会出现在烧杯杯壁的______（选填“内侧”或“外侧”）。
19.实验小组在探究凸透镜成像规律的实验中：
（1）实验时，调节烛焰中心、凸透镜光心和光屏中心在同一高度，其目的是______。
（2）图甲中，点燃蜡烛后，光屏上恰能成清晰的像，______（填“照相机”“投影仪”或“放大镜”）就是根据该成像特点制成的。将蜡烛向左移动一段距离，光屏上的像变模糊了，为了使光屏上再次成清晰的像，同学们提出了两种不同的解决方案。
方案一：仅将光屏向______移动一段距离。
方案二：仅换用焦距较______的凸透镜。
（3）实验中，小明将自己的眼镜放在蜡烛和凸透镜之间，发现光屏上原来清晰的像变模糊。将光屏适当靠近凸透镜后，光屏上再次出现清晰的像，由此可判断小明佩戴的是______（选填“近视”或“远视”）眼镜；
（4）某同学利用焦距为20cm的凸透镜观察指纹，保持指纹到眼睛的距离为40cm不变，将凸透镜调整到如图乙所示的位置，看到了指纹正立放大的像，此时该同学的眼睛通过凸透镜在另一侧能成______（填“倒立缩小”“倒立放大”或“正立放大”）的像。
20.同学们用如图甲所示的电路探究通过导体的电流与电压、电阻的关系，其中定值电阻R1为5Ω，电流表量程为“0～0.6A”，电压表量程为“0～3V”，滑动变阻器上标有“50Ω，1A”字样。
（1）检查如图甲所示的电路，发现有一根导线连接错误，请你在这根导线上打“×”。若上述错误不改正，电路各元件、器材完好且连接规范正确，则在开关闭合的瞬间，______表的指针将明显偏转。
（2）改正错误后，开始“探究电流与电压的关系”。闭合开关，移动滑动变阻器的滑片，测得了三组数据（如表一所示）。其中第③次实验中电压表的指针如图乙所示，其示数为______V。分析数据可得结论：在电阻一定时，导体中的电流与______。
表一：
实验序号 电压U/V 电流I/A
① 1.2 0.24
② 1.8 0.36
③ 0.48
表二：
实验序号 电阻R/Ω 电流I/A
① 5 0.40
② 10 0.20
③ 20 0.10
（3）接着“探究电流与电阻的关系”，依次将阻值为5Ω、10Ω、20Ω的定值电阻R1、R2、R3接入AB之间完成实验，记录的数据见表二。
①完成第①次实验后，断开开关，拆下5Ω的电阻，改接10Ω的电阻。继续的操作有以下四步：
A.闭合开关；
B.将滑动变阻器的滑片移到最右端；
C.记录电流表示数；
D.将滑动变阻器的滑片移到适当位置。
从安全和规范角度考虑，正确的操作顺序是______（填字母序号）；
②根据表二中的数据，电源最多只能用______节新干电池串联。
21.善于总结反思的小华带领实验小组成员用所学过的知识来解决物质密度的测量，实验器材有：天平、容积为100mL的轻质容器、刻度尺、力传感器、质地均匀的正方体蜡块（不吸水）和盐水等，取ρ水=1g/cm3。
（1）将天平放在水平桌面上，把游码移到标尺左端零刻度线处，发现指针最终如图甲所示，此时应______，使天平的横梁在水平位置平衡；
（2）用调好的天平测质地均匀的正方体蜡块的质量，天平平衡时，游码的位置如图乙所示，则蜡块的质量为______g；
（3）实验小组将蜡块放入水中，发现它漂浮在水面上，为便于测量蜡块的体积，将蜡块粘在一个容积为100mL的轻质容器底部，向容器中装满水，此时再用天平测得容器的总质量为99.8g,则蜡块密度为______g/cm3（结果保留两位小数）。进一步反思可知，这种方案测出蜡块的密度与蜡的真实密度相比______（选填“偏大”、“偏小”或“相等”）；
（4）同组的小军建议用“针压法”来测量蜡块的体积，他用如图丙带细针的力传感器，将漂浮的蜡块缓慢压入水中直至液面以下一定距离，细心的他发现压力传感器的示数______（选填“一直增大”或“先增大后保持不变”）；
（5）组内另外成员用刻度尺测出正方体蜡块的棱长为h1，当蜡块漂浮在盐水中，再用刻度尺测出蜡块露出液面的高度为h2，如图丁所示，则盐水的密度ρ盐水= ______（用h1、h2和ρ蜡表示）。
六、计算题：本大题共2小题，共16分。
22.“柴油危机”对经济发展带来的风险，以及减少碳排放的迫切要求，让各国都在思考以新能源汽车替代传统燃油汽车，许多国家及企业将之列为重要规划。如图是某品牌纯电动汽车，该车的部分性能参数如表所示。（g取10N/kg）
空车质量（kg） 满载质量（kg） 电池容量（kW h） 最大续航里程（km）
1975 2384 62 550
（1）该车空载静止时受到的重力为多大？
（2）该车满载静止在水平地面上时，若它对地面的压强为1.6×105Pa。则轮胎与地面的总接触面积为多少平方米？
（3）当车行驶100km时耗电10.9kW h,若汽车将电能转化为机械能的效率为85%，则汽车行驶时的牵引力为多大？牵引力做了多少功？
23.如图所示，是一个照明系统模拟控制电路。已知电源电压U=4.5V，定值电阻R1=5Ω．滑动变阻器R2上标有“25Ω1A”字样，R3为光敏电阻，其阻值随光照度的变化遵循某一规律，部分数据如下表所示（相同条件下，光越强，光照度越大，光照度单位为勒克斯，符号为lx，白天光照度大于3lx），当R1两端电压低至0.5V时，控制开关自动启动照明系统（不考虑控制开关对虚线框内电路的影响）。利用该装置可以实现当光照度低至某一设定值E0时，照明系统内照明灯自动工作。
光照度E/lx 0.5 1 1.5 2 2.5 3
光敏电阻R3阻值/Ω 60 30 20 15 12 10
（1）标有“6V3W”字样的照明灯，正常工作时的电流为多大？
（2）闭合开关S，将滑片P移至b端，求E0为多少？
（3）要使E0=1.2lx，则R2接入电路的电阻应调为多大？若环境的光照度降至1.2lx时能保持5min不变，求这段时间内R2消耗的电能。
七、综合题：本大题共1小题，共6分。
24.多功能喷洒车多功能喷洒车作为城市环保小卫士充当着重要角色。某款喷洒车的主要结构如图甲所示，配置的四冲程柴油机不仅要牵引喷洒车前行，还要带动雾炮机电气箱里的发电机发电，然后发电机给风机、转向机、水泵和液压泵供电，水泵和液压泵可独立工作。机械结构上，喷雾炮筒的转轴设计在炮筒的重心；工作时水泵通过水管将水箱中的水直接压到喷嘴处，然后被风机产生的强风喷射出去；转向机可带动喷雾炮筒左右水平旋转，液压泵撑杆可支撑并带动喷嘴上下转动，达到有效控制喷洒射程和面积的作用。雾炮机能够通过高压雾化系统，将水雾化成与粉尘大小相当的水珠，在风机作用下，将水雾喷射至空中，最后粉尘颗粒与水雾充分融合，逐渐结成颗粒团，在自身重力作用下快速沉降到地面从而达到降尘的目的。覆盖面积大，对200微米以下粉尘具有完全抑制能力。
喷洒车的部分参数如表所示，其中最大能效的定义为：当以最大射程和流量工作时，最大射程和单位时间喷水体积的乘积与发电机输出功率的比值。
发电机输出电压 380V 最大能效 5L m/kJ 柴油机效率 40%
发电机效率 90% 喷雾最大流量 100L/min 水箱容积 10m3
空载质量 10t 车轮与地面的总接触面积 0.4m2
（1）检修喷洒车同侧前后两个转向灯时，司机会拨动方向盘旁边的横杆，并观察转向灯的发光情况，司机所拨动的这根横杆相当于电路中的______。
（2）下列关于雾炮机的说法正确的是______；
A.液压泵和水泵串联在电路中；
B.雾炮车匀速行驶过程中，喷水时，动能不变；
C.该雾炮机也可利用家中的插座直接供电工作；
D.风机、转向机和液压泵工作时都是将电能转化为机械能。
（3）如图乙是水箱内自动测定水量的电路示意图，定值电阻R0在电路中起______的作用，R是滑动变阻器，水量表是由______表改装而成；若要求喷水过程中水量表示数变小，则图中电源负极应连接R的______（选填“A”或“B”）端。
（4）某次喷洒车执行喷洒任务，发电机输出功率27kW，使得雾炮机以最大射程和最大流量工作，该过程中雾炮机的最大射程为______m。
1.【答案】
【解析】解：课间时间为10min,完整播放一遍中华人民共和国国歌所需要的时间不到1min,约为46s,故B正确。
故选：B。
根据生活经验和对时间单位的认识进行分析。
本题考查时间的估测，要认真观察生活，注意收集生活中常见的时间数据。
2.【答案】
【解析】解：热水凝固成小冰晶或热的水蒸气遇冷凝华形成小冰晶，故C符合题意，ABD不符合题意。
故选：C。
物质由液态变为固态叫凝固，物质由气态直接变为固态叫凝华。
本题考查凝固和凝华现象，属于基础题。
3.【答案】
【解析】解：平静的水面相当于平面镜，小蜜蜂看到下方有一个与自己相同的“同伴”，实际是平面镜成像现象，“同伴”实质是小蜜蜂的虚像；
它飞向湖面迎接“同伴”时，物距减小，像距也会随着减小，所以“同伴”向它迎来；
平面镜成像时，像和物体的大小相等，所以它飞向湖面迎接“同伴”时，“同伴”的大小不变，故A正确、BCD错误。
故选：A。
平面镜成像的特点：物体在平面镜中所成的像是虚像，像和物体的大小相等，像与物体关于镜面对称，它们的连线垂直于镜面，它们到镜面的距离相等；简记为：正立、等大、对称、虚像。
本题考查了平面镜成像的特点，属于基础题。
4.【答案】
【解析】解：A．惯性是物体一种属性，与质量有关，与速度无关，故A错误；
B．“天问一号”进入转移轨道为圆形轨道，运动方向在不断改变，受到非平衡力的作用，故B错误；
C．“着陆器”经过火星大气层气动减速过程表明受到的合力与运动方向相反，即受到的阻力大于重力，故C错误；
D．“着陆器”在点燃反冲火箭向下喷出高温气体，由于物体间作用力是相互的，火箭会获得一个相反方向即向上的作用力，进行减速，利用物体间力的作用是相互的，故D正确。
故选：D。
（1）惯性大小只与质量有关；
（2）力是改变物体运动状态的原因；
（3）根据速度的变化分析阻力和重力的大小关系；
（4）物体间力的作用是相互的。
本题考查了惯性、物体受力分析、物体间力的作用是相互的，属于基础题。
5.【答案】
【解析】解：A、空气开关跳闸后，要排除故障后才能手动复位，故A错误；
B、电路中电流过大，漏电保护器不会自动切断电路，空气开关会自动切断电路，故B错误；
C、生活用水是导体，不能用湿抹布擦拭正在发光的灯泡，可能触电，故C错误；
D、金属外壳的家用电器一定要使用三脚插头和三孔插座，将金属外壳与地线连通，故D正确。
故选：D。
（1）空气开关跳闸后，要排除故障后才能手动复位。
（2）电路中电流过大，空气开关会跳闸。
（3）不能用湿抹布擦拭正在工作的灯泡。
（4）有金属外壳的用电器要使用三孔插座。
本题考查的是安全用电的原则；知道空气开关和漏电保护器的作用；知道三孔插座的正确使用。
6.【答案】
【解析】解：A、向塑料管B吹气时，细管A的上方空气流速大、压强小，细管A中的液面在烧杯液面上方大气压的作用下上升，故A错误；
B、向外拉活塞，试管内气压减小，水再一次沸腾，可知气压减小时，水的沸点降低，故B错误；
C、压强计的左端是密闭的，不符合连通器的特点，所以不是连通器，故C错误；
D、若要探究“压力的作用效果与受力面积大小的关系”，应控制压力相同，改变受力面积的大小，故可将装满水的瓶子正放、倒放观察海绵的凹陷程度；
若要探究“压力的作用效果与压力大小的关系”，应控制受力面积相同，通过改变瓶内水的多少来改变压力的大小，观察海绵的凹陷程度，故D正确。
故选：D。
（1）根据流体压强与流速的关系（流体在流速越大的地方压强越小，在流速越小的地方压强越大）得出结论；
（2）液体的沸点与液体表面的气压有关，气压越大、沸点越高；
（3）根据液体压强与深度有关，倾斜时深度不变，长度变大；
（4）探究压力作用效果与受力面积的关系，应控制压力相等而受力面积不同。
本题为力学综合题，考查了学生对探究“压力的作用效果与受力面积大小的关系”、沸点及沸点与气压的关系、流体压强和流速的关系、连通器等知识点，虽知识点多、但都属于基础知识。
7.【答案】
【解析】解：A、芯片通常是由半导体材料制成的，半导体材料具有独特的电学性质，能够实现对电流的控制和处理，从而实现各种复杂的逻辑运算和数据处理功能，所以国内 AI 大模型 DeepSeek 的后台高算力芯片是由半导体材料制成的，故A正确。
B、2025 年春晚机器人跳舞，机器人是依靠电机驱动来完成动作的，在这个过程中，是将电能转化为机械能，从而使机器人能够做出各种舞蹈动作，故B正确。
C、核聚变装置“中国环流器三号”获得核能的方式是核聚变，而核电站获得核能的方式是核裂变，二者获得核能的方式不同，故C错误。
D、“神舟十九号”的航天员是靠电磁波与地面保持联系的，因为太空中是真空环境，超声波无法在真空中传播，而电磁波可以在真空中传播，故D错误。
故选：AB。
芯片通常是由半导体材料制成的。
机器人是依靠电机驱动来完成动作的，在这个过程中，是将电能转化为机械能。
核聚变装置“中国环流器三号”获得核能的方式是核聚变，而核电站获得核能的方式是核裂变。
太空中是真空环境，超声波无法在真空中传播，而电磁波可以在真空中传播。
本题考查半导体的特点及核能及其原理，电磁波的传播及能量的转化与转移。
8.【答案】
【解析】解：ABC、动圈式话筒工作过程是：声波振动→引起膜片振动→带动线圈振动→线圈切割永久磁体的磁场产生感应电流→经放大传给扬声器；由此可知其工作原理是电磁感应现象；听筒中有电磁铁，利用的是电流的磁效应，故A错误，BC正确；
D、由于电路中能产生感应电流，所以不需要电源，故D错误。
故选：BC。
电话的构造，即话筒和听筒以及电池组组成。电话的话筒通过电磁感应把声音的信号变为强弱变化的电流，而听筒是把强弱变化的电流通过磁场对电流的作用转化成声音。
此题综合考查了磁生电、电生磁的相关知识，解答此题的关键就是要能根据动圈式耳机的构造，弄清楚话筒和听筒的能量转化过程。
9.【答案】
【解析】解：闭合开关，定值电阻（或灯泡）和滑动变阻器串联接入电路，根据U=IR可知定值电阻（或灯泡）两端的电压随电流的增大而增大，串联电路总电压等于各部分电压之和，则滑动变阻器两端的电压随电流的增大而减小，由乙图可知电压表与滑动变阻器并联接入电路，电压表测滑动变阻器两端的电压，
定值电阻的阻值不变，灯泡的电阻是变化的，所以a是接入定值电阻时记录的数据绘制得到的，b是接入灯泡时记录的数据绘制得到的；
A、闭合开关，定值电阻（或灯泡）和滑动变阻器串联接入电路，滑片P右移时，滑动变阻器接入电路的电阻变小，电路的总电阻变小，由I=知电路中的电流变大，电流表示数变大，故A正确；
B、若R0开路，电路中的电流为零，电流表的示数为零，此时电压表与电源的两端不相连，电压表的示数为零，故B正确；
C、当滑动变阻器两端的电压为0.5V时，通过电路的电流为0.7A，当滑动变阻器两端的电压为3.5V时，通过电路的电流为0.1A，
串联电路总电压等于各部分电压之和，根据欧姆定律可得电源电压U=IR定+UV，
代入数据可得0.7A×R定+0.5V=0.1A×R定+3.5V，
解方程可得R定=5Ω，
则电源电压U=IR定+UV=0.7A×5Ω+0.5V=4V；故C错误；
D、定值电阻和灯泡两端的电压各为1V时，根据串联电路电压规律可知滑动变阻器两端的电压为4V-1V=3V，由乙图可知此时通过定值电阻的电流等于通过灯泡的电流，根据R=知小灯泡的阻值与R0相等，故D正确。
故选：ABD。
闭合开关，定值电阻（或灯泡）和滑动变阻器串联接入电路，根据U=IR判断出定值电阻（或灯泡）两端的电压与电流的关系，根据串联电路电压规律判断出滑动变阻器两端的电压与电流的关系，据此判断出电压表的位置；
根据定值电阻的阻值不变，灯泡的电阻是变化的判断出a、b代表的元件；
（1）闭合开关，定值电阻（或灯泡）和滑动变阻器串联接入电路，判断出滑片P右移时滑动变阻器接入电路电阻的变化，由I=判断出电路中电流的变化；
（2）若R0开路，电路中的电流为零，电压表与电源的两端不相连，据此判断出两个电表的示数；
（3）当滑动变阻器两端的电压为0.5V时，通过电路的电流为0.7A，当滑动变阻器两端的电压为3.5V时，通过电路的电流为0.1A，
根据串联电路电压规律结合欧姆定律表示电源电压，代入数据解方程可得定值电阻的阻值和电源电压；
（4）定值电阻和灯泡两端的电压各为1V时，根据串联电路电压规律计算滑动变阻器两端的电压，由乙图可知此时通过定值电阻的电流和通过灯泡的电流，比较电流大小，根据R=比较电阻的大小。
本题考查串联电压特点和欧姆定律的灵活运用，正确读取图中信息是解题的关键。
10.【答案】
【解析】解：琵琶声是由琴弦的振动产生的；
转轴可以改变琴弦的松紧度，琴弦振动的快慢不同，发出声音的音调不同。
故答案为：振动；音调。
声音是由物体振动产生的；
音调是指声音的高低，与振动的快慢（频率）有关。
本题考查了对声音的产生、频率与音调的关系的理解，属于基础题，难度不大。
11.【答案】
【解析】解：如果静电球带的是负电，人与静电球接触时，电子由静电球转移至人，电子定向移动方向与电流方向相反，所以电流方向是从人流向静电球。
绝缘体不容易导电，整个过程中游客需要踩在垫子上，可避免形成闭合回路，电流从人体经过，危害人体安全，所以该垫子是绝缘体。
故答案为：从人向球；绝缘体。
电流的方向：物理学上规定正电荷定向移动的方向为电流的方向。
容易导电的物体叫导体，不容易导电的物体叫绝缘体。
本题考查正电荷定向移动的方向，以及常见的导体和绝缘体的。
12.【答案】
【解析】解：（1）由题知，高铁和普通列车都向南运动，且高铁的速度大于普通列车的速度，所以以普通列车为参照物，小红向南运动；
（2）水平桌面和它上面的茶杯一起随高铁做匀速直线运动，因此水平桌面和茶杯都受到平衡力作用，而茶杯在水平桌面上，一起做匀速直线运动，没有发生相对运动或相对运动的趋势，所以茶杯不受摩擦力。
故答案为：南；不受摩擦力。
（1）比较高铁和普通列车的速度大小，然后根据运动和静止的相对性分析解答；
（2）根据静止的物体和匀速直线运动的物体受到平衡力的作用，茶杯相对于水平桌面保持静止状态，首先分析茶杯的受力情况，判断茶杯是否受到摩擦力。
本题主要考查运动和静止的相对性和摩擦力大小的影响因素，影响因素不变，摩擦力的大小也不变，但是注意摩擦力不能直接测量，都是根据平衡力的知识间接得出。
13.【答案】
【解析】解：该杆秤测量的最大弹力为：F1L1=F2L2，代入数据：150N×OA=F2×OB，
解得：F2=450N；
由杠杆的平衡条件是：F1L1=F2L2知，即F1×OA=F2×OB，由题意知，秤砣F1、OB不变，若增大所挂重物的重力F2，则需增大OA，
即将秤砣悬挂点逐渐远离O点。
故答案为：450；远离。
根据杠杆的平衡条件是：F1L1=F2L2计算。
本题考查了杠杆的平衡条件的应用，难度适中。
14.【答案】
【解析】解：（1）水的质量：m=ρ水V=1g/cm3×10cm3=10g=0.01kg
水吸收的热量：Q吸=cm（t-t0）=4.2×103J/（kg ℃）×0.01kg×（30℃-25℃）=210J；
管内水蒸气把橡胶塞推出去的过程中，水蒸气的内能转化为瓶塞的机械能，该现象中的能量转化情况和汽油机的压缩冲程中的能量转化情况相同。
故答案为：210；做功。
（1）根据m=ρV计算出水的质量，根据Q吸=cm（t-t0）求出水吸收的热量；
（2）做功可以改变物体的内能，物体对外做功，内能转化为机械能；
汽油机的压缩冲程中将机械能转化为内能，做功冲程中，内能转化为机械能。
本题考查热量的简单计算和四冲程的能量转化，是一道基础题。
15.【答案】
【解析】解：图甲中600revs/（kW h）表示电路中用电器每消耗1kW h电能，电能表的转盘转过600转，
则消耗0.2kW h电能，电能表的转盘转过的转数：n=0.2kW h×600revs/（kW h）=120转；
图乙中的电炉丝与导线是串联的，通过的电流和通电时间相等，根据Q=I2Rt可知，电阻越大，产生的热量越多，由于电炉丝的电阻远大于导线的电阻，所以在相同的时间内，电炉丝产生的热量较多，电炉丝热得发红，而与电炉丝连接的导线却几乎不发热；图丙中B、C两电阻串联接入电路，通过两电阻的电流相等，两电阻的阻值不同，故可用图丙中的B、C两个液柱高度来解释这种情况。
故答案为：120；B。
图甲中600revs/（kW h）表示电路中用电器每消耗1kW h电能，电能表的转盘转过600转，据此求出消耗0.2kW h电能，电能表的转盘转过的转数；
电炉丝与导线是串联的，电流和通电时间相等，根据Q=I2Rt可知电阻越大，产生的热量越多，电炉丝的电阻远大于导线的电阻，根据图丙，结合控制变量法得出结论。
本题考查对电能表参数的理解和焦耳定律的应用，难度一般。
16.【答案】
【解析】由题意可知，小球处于静止状态，也就是平衡状态，根据力的三要素，以小球的重心作为作用点，画出小球的受力示意图。
本题考查了如何画力的示意图，属于基础题目。
17.【答案】
【解析】【分析】
平面镜成像的特点是：像物大小相等、到平面镜的距离相等、连线与镜面垂直，即像物关于平面镜对称，利用这一对称性作出AB的像。
在平面镜成像作图中，若作出物体在平面镜中所成的像，要先根据像与物关于平面镜对称，先作出端点和关键点的像点，再用虚线连接各点即为物体的像。
【解答】
解：分别作出物体AB端点A、B关于平面镜的对称点A′、B′，用虚线连接A′、B′即为AB在平面镜中的像。如图：

18.【答案】
【解析】（1）酒精灯需用外焰加热，所以要放好酒精灯，再固定铁圈的高度；而温度计的玻璃泡要全部浸没到液体中，但不能碰到容器壁和容器底，则应先放好烧杯后，再调节温度计的高度，所以组装实验器材时，应按照自下而上的顺序；
图丙中温度计的分度值为1℃，则温度计的示数为-3℃；
（2）由图象可知，冰有固定的熔化温度，故冰为晶体；
熔化过程中吸收热量，但温度保持不变，内能增大；
（3）分析图丁可知，B图像熔点高于C图像熔点，即盐冰的熔点会随浓度的增大而降低；
（4）加热过程中烧杯壁上出现水珠，是烧杯内的水蒸气遇到冷的烧杯壁液化得到的小水珠，出现在烧杯壁内侧。
故答案为：（1）自下而上：-3；
（2）晶体；增大
（3）降低；
（4）内侧。
（1）实验时，需用酒精灯的外焰加热，所以要调整好铁圈的高度，然后根据温度计的使用规则固定好其位置；在读取温度计的示数时，要注意其分度值；
（2）熔化过程中有固定熔化温度的物质为晶体；晶体熔化过程中吸收热量但温度保持不变，内能增加；当晶体完全熔化后吸收热量温度上升；
（3）分析图表得出结论；
（4）加热过程中烧杯壁上出现水珠，水珠出现在烧杯杯壁的内侧。
本题考查固体熔化时温度的变化规律，掌握晶体熔化的特点是解答本题的关键。
19.【答案】
【解析】（1）为了使像成在光屏中央，应调节烛焰中心、凸透镜光心和光屏中心在同一高度；
（2）由图甲可知，此时物距大于像距，根据凸透镜成实像时，物距大于像距，成倒立、缩小的实像，应用于照相机；
方案一：将蜡烛向左移动一段距离，此时物距增大，根据凸透镜成实像时，物远像近像变小可知，仅将光屏向左移动一段距离；
方案二：将蜡烛向左移动一段距离，物距增大，根据凸透镜成像规律可知，此时像成在光屏的左侧，为了使光屏上再次成清晰的像，应换用焦距较大的凸透镜，凸透镜焦距越大，对光的会聚能力越弱，会将光线推迟会聚成像；
（3）实验中，小明将自己的眼镜放在蜡烛和凸透镜之间，发现光屏上原来清晰的像变模糊。将光屏适当靠近凸透镜后，光屏上再次出现清晰的像，说明该眼镜对光线具有会聚作用，远视眼镜是凸透镜，凸透镜对光线具有会聚作用；
（4）某同学利用焦距为20cm的凸透镜观察指纹，保持指纹到眼睛的距离为40cm不变，将凸透镜调整到如图乙所示的位置，看到了指纹正立放大的像，说明u＜f,即指纹到凸透镜的距离小于20cm,此时眼睛到凸透镜的距离大于20cm,小于40cm,即2f＞u＞f,因此该同学的眼睛通过凸透镜在另一侧能成倒立放大的像。
故答案为：（1）使像成在光屏中央；（2）照相机；左；大；（3）远视；（4）倒立放大。
（1）为了使像成在光屏中央，应调节烛焰中心、凸透镜光心和光屏中心在同一高度；
（2）根据凸透镜成实像时，物距大于像距，成倒立、缩小的实像，应用于照相机；凸透镜成实像时，物远像近像变小分析回答；凸透镜焦距越大，对光的会聚能力越弱；
（3）远视眼镜是凸透镜，凸透镜对光线具有会聚作用；
（4）根据2f＞u＞f,成倒立、放大的实像。
此题考查了凸透镜成像规律的探究及应用，关键是熟记成像规律的内容，并做到灵活运用。
20.【答案】
【解析】（1）由图甲可知，电压表串联在电路中，由于电压表的电阻很大且串联在电路中，所以在开关闭合的瞬间，电压表接在电源的两端，电压表的指针将明显偏转；探究通过导体的电流与电压、电阻的关系，应让电流表与电阻串联，电压表与电阻并联，则需将定值电阻右侧接线柱上的导线改接到电压表负接线柱或电源负极上，如下图：
；
（2）由图乙可知，电压表选用小量程，分度值为0.1V，其示数为2.4V；
根据表一数据可知，电阻一定，电压增大为原来的几倍，通过的电流也增大为原来的几倍，即在电阻一定时，通过导体的电流与导体两端的电压成正比；
（3）①为保护电路，闭合开关前，滑动变阻器连入电路的电阻最大；研究“电流与电阻的关系”，要控制电阻两端的电压不变，再记下电流表的示数，故从安全和规范角度考虑，正确的顺序是：将滑动变阻器的滑片移到最右端，闭合开关；将滑动变阻器的滑片移到适当位置，记录电流表示数；即BADC；
②由表中数据知，通过电阻中的电流与电阻之积为：UV=IR=0.4A×5Ω=0.2A×10Ω=0.1A×20Ω=2V，
根据串联电路的规律及分压原理有：，方程左边为一定值，故右边也为一定值，当变阻器最大电阻连入电路中时，对应的定值电阻也最大，这时电源电压最大，即：
，解得电源电压最大为：U电源=7V；所以电源最多只能用4节新干电池串联。
故答案为：（1）见解析图；电压；（2）2.4；导体两端的电压成正比；（3）BADC：4。
（1）根据实验要求，电流表测量通过电阻的电流，电压表测量电阻两端的电压，根据电流表、电压表的接法，连接正确的电路；根据电压表和电压表的特点分析解答；
（2）根据电压表选用小量程确定分度值读数；横向分析表一数据得出结论；
（3）①为保护电路，闭合开关前，滑动变阻器连入电路的电阻最大；研究“电流与电阻的关系”，要控制电阻两端的电压不变，再记下电流表的示数，据此分析；
②由表中数据得出电阻的电流与电阻之积；根据串联电路的规律及分压原理得出电源电压的最大值，据此确定最多只能用几节新干电池串联。
本题考查电路连接，数据分析，串联电路特点等，综合性强。
21.【答案】
【解析】解（1）将天平放在水平桌面上，把游码移到标尺左端零刻度线处，发现指针最终如图甲所示，此时应将平衡螺母向左调节；
（2）用调好的天平测质地均匀的正方体蜡块的质量，天平平衡时，游码的位置如图乙所示，分度值为0.2g,游码所对应的刻度3.6g,因此蜡块的质量为3.6g；
（3）轻质容器，即容器质量为0g,天平测得容器的总质量为水的质量和蜡块质量，所以
m水=m总-m蜡=99.8g-3.6g=96.2g,
水对应的体积
，
蜡块体积为
V蜡=100mL-V水=100mL-96.2mL=3.8mL；
所以蜡块的密度
，
进一步反思可知，这种方案测出蜡块的密度与蜡的真实密度相比偏大，轻质容器质量没算进去导致ρ蜡偏大；
（4）对蜡受力分析
F压+G蜡=F浮G蜡不变，刚开始V排变大，故F浮变大，所以F压变大，后来蜡浸没，V排不变，故F浮不变，所以F压不变，所以压力传感器示数先变大后不变。
（5）蜡块漂浮在盐水中
蜡块受到的重力为
，
此时蜡块受到的浮力为
由于F浮=G蜡，所以
，ρ盐=ρ蜡。
故答案为：（1）将平衡螺母向左调节；（2）3.6；（3）0.95；偏大；（4）先增大后保持不变；（5）。
（1）测量金属块质量前，将天平放在水平桌面上，游码移至标尺左端的零刻度线处，指针偏右，应将平衡螺母向左调节；
（2）分度值为0.2g,游码所对应的刻度3.6g,因此蜡块的质量为3.6g；
（3）先求出水的体积，总体积减去水的体积即为蜡块的体积，然后再根据密度公式求出蜡块的密度；
（4）对蜡受力分析F压+G蜡=F浮，G蜡不变，刚开始V排变大，故F浮变大，所以F压变大，后来蜡浸没，V排不变，故F浮不变，所以F压不变，所以压力传感器示数先变大后不变；
（5）根据物体的浮沉条件及阿基米德原理测物体的密度。
本题考查根据物体的浮沉条件及阿基米德原理测物体的密度，属于难度较大。
22.【答案】
【解析】（1）已知空车质量，由G=mg可求得该车空载静止时受到的重力；
（2）该车满载静止在水平地面上时，对地面的压力等于其重力，已知它对地面的压强，由p=公式变形可求得轮胎与地面的总接触面积；
（3）由η=可求得牵引力做功，由W=Fs可求得汽车行驶时的牵引力。
本题考查重力的计算、压强大小计算和效率的计算。能够从表格中获得相关信息是关键。
23.【答案】
【解析】（1）照明灯正常工作时的功率和额定功率相等，根据P=UI求出正常工作时的电流；
（2）闭合开关S，将滑片P移至b端，变阻器接入电路中的电阻最大，当R1两端电压低至0.5V时，控制开关自动启动照明系统，根据欧姆定律和串联电路的电流特点求出电路中的电流，再根据欧姆定律求出电路中的总电阻，利用电阻的串联求出R3的阻值，然后根据表格数据得出E0的值；
（3）由表格数据可知，光照度与 光敏电阻R3阻值的乘积不变，据此求出E0=1.2lx时光敏电阻的阻值，根据电阻的串联求出R2接入电路的电阻，根据W=I2Rt求出这段时间内R2消耗的电能。
本题考查了电功率公式、串联电路的特点、欧姆定律、电功公式的综合应用等，从题干和表格中获取有用的信息是关键。
24.【答案】
【解析】（1）检修喷洒车同侧前后两个转向灯时，司机会拨动方向盘旁边的横杆，并观察转向灯的发光情况，司机所拨动的这根横杆对转向灯起到控制作用，在电路中相当于开关；
（2）A、液压泵和水泵可以独立工作，并联在电路中，故A错误；
B、喷水时，喷雾车质量减小，匀速行驶速度不变，故动能变小，故B错误；
C、家庭电路的供电电压为220V，雾炮机的工作电压为发电机的输出电压380V，所以雾炮机不能利用家中的插座直接供电工作，故C错误；
D、“发电机给风机、转向机、水泵和液压泵供电”，发电机是将机械能转化为电能，风机、转向机、水泵和液压泵是将电能转化为机械能的，故D正确；
（3）定值电阻R0的作用是可以防止电路中的电流过大而烧坏仪表，保护电路；
由图乙可知，水量表串联在电路中，所以该水量表是电流表改装而成；
喷水过程中水量减小，滑动变阻器R的滑片向上滑动，要求水量表（电流表）示数变小，根据欧姆定律可知电路中的电阻变大，所以图中电源负极应连接R的B端；
（4）最大能效的定义为：当以最大射程和流量工作时，最大射程s和单位时间喷水体积的乘积与发电机输出功率的比值，
即：最大能效=最大射程s和单位时间喷水体积的乘积与发电机输出功率的比值，喷水最大流量100L/min=L/s,
发电机输出功率：P电=27kW=27×103W，
最大能效：5L m/kJ=5×10-3L m/J，
所以，5×10-3L m/J=，
解得最大射程：s=81m。
故答案为：（1）开关；（2）D；（3）保护电路；电流；B；（4）81。
（1）电路是由提供电能的电源、消耗电能的用电器、控制电路通断的开关和输送电能的导线四部分组成；
（2）并联电路各支路的用电器工作互不影响；
动能与质量和速度有关；
家庭电路的电压为220V；
发电机是将机械能转化为电能，风机、转向机、水泵和液压泵是消耗电能的；
（3）定值电阻R0的作用是可以防止电路中的电流过大而烧坏仪表，保护电路；电流表串联在电路中使用；要求喷水过程中水量表示数变小，根据欧姆定律，电路中的电阻变大据此分析；
（4）根据发电机输出功率和时间求出发电机输出的电能，结合发电机的效率求发电机消耗的机械能；由洒水车运动速度和时间，以及牵引力求出运动消耗的机械能；进而计算出该雾炮机的最大射程。
此题考查动能的有关因素、电路的组成、欧姆定律的应用等相关计算，是一道综合性很强的题目，关键是各种公式的灵活运用，题目难度适中，是一道好题。
第1页，共1页

展开更多......

收起↑
