2025年安徽省合肥四十五中芙蓉路校区中考物理三模试卷
一、单选题：本大题共7小题，共14分。
1.下列说法正确的是（　　）
A. 小明在使用天平称量的过程中调节平衡螺母是正确操作
B. 天工开物中古人翻炒麻菜籽的场景，这是通过热传递改变物体的内能
C. 使用试电笔时，一定要触碰笔尖的金属体
D. 用半导体材料制作输电线能够减少电能的损失
2.“时代楷模”张玉滚老师扎根山区，将青春奉献给家乡的教育事业。如图，张老师挑着扁担将书本运回学校。下列分析正确的是 （　　）
A. 张老师停下时没有惯性
B. 扁担被压弯说明力可以改变物体的形状
C. 书本受到的重力方向会因袋子晃动而发生改变
D. 扁担对肩膀的压力与肩膀对扁担的支持力是一对平衡力
3.甲、乙两物体运动时，路程与时间关系的s﹣t图象如图所示，其中甲为曲线，乙为直线，在t＝5秒时两线相交，则由图象可知（）
A. 两物体在t＝5秒时一定相遇 B. 两物体在5秒内通过的路程甲小于乙
C. 甲物体做曲线运动，乙物体做直线运动 D. 甲物体做变速运动，乙物体做匀速运动
4.如图所示是探究凸透镜成像规律的装置。凸透镜的焦距f=15cm,此时在图中光屏上恰好能成清晰的像（光屏未画出）。下列说法正确的是（　　）
A. 光屏在区域Ⅱ上成倒立、放大的像，符合投影仪的成像原理
B. 保持透镜位置不动，将蜡烛和光屏都靠近透镜适当距离，光屏上可成倒立等大的像
C. 保持蜡烛和光屏不动，只将透镜向左移动适当距离可以得到倒立、放大的实像
D. 靠近透镜左侧加一老花镜片，将蜡烛向左移动适当距离，可能在区域Ⅱ成清晰的像
5.如图所示，海天同学将小球由a点静止释放，小球在管道内沿abcd运动，ab段和bc段内壁光滑，cd段内壁粗糙，a点略高于c点，b点与d点等高。下列说法正确的是（　　）
A. 从a到c的过程中，小球重力势能不变
B. 小球在c、d两点的动能可能相等
C. 从a到d的过程中，小球运动到d点时，动能最大
D. 从a到d的过程中，小球机械能守恒
6.跨学科实践活动中，小明的作品“隔板移物”引起了同学们的极大兴趣，其原理如图甲所示，a、b两个导体棒分别悬挂在两个蹄形磁体的磁场中，两导体棒通过导线相连，构成了一个闭合回路，用手推动导体棒a左右；摆动时，导体棒b会随之摆动。下列关于这一现象的说法中正确的是（　　）
A. 手推动导体棒b左右摆动时，导体棒a不会随之摆动
B. 图乙是发电机的工作原理
C. 导体棒b随之摆动的原理与图乙所示装置的原理不同
D. 导体棒a左右摆动时，闭合回路中能够产生感应电流

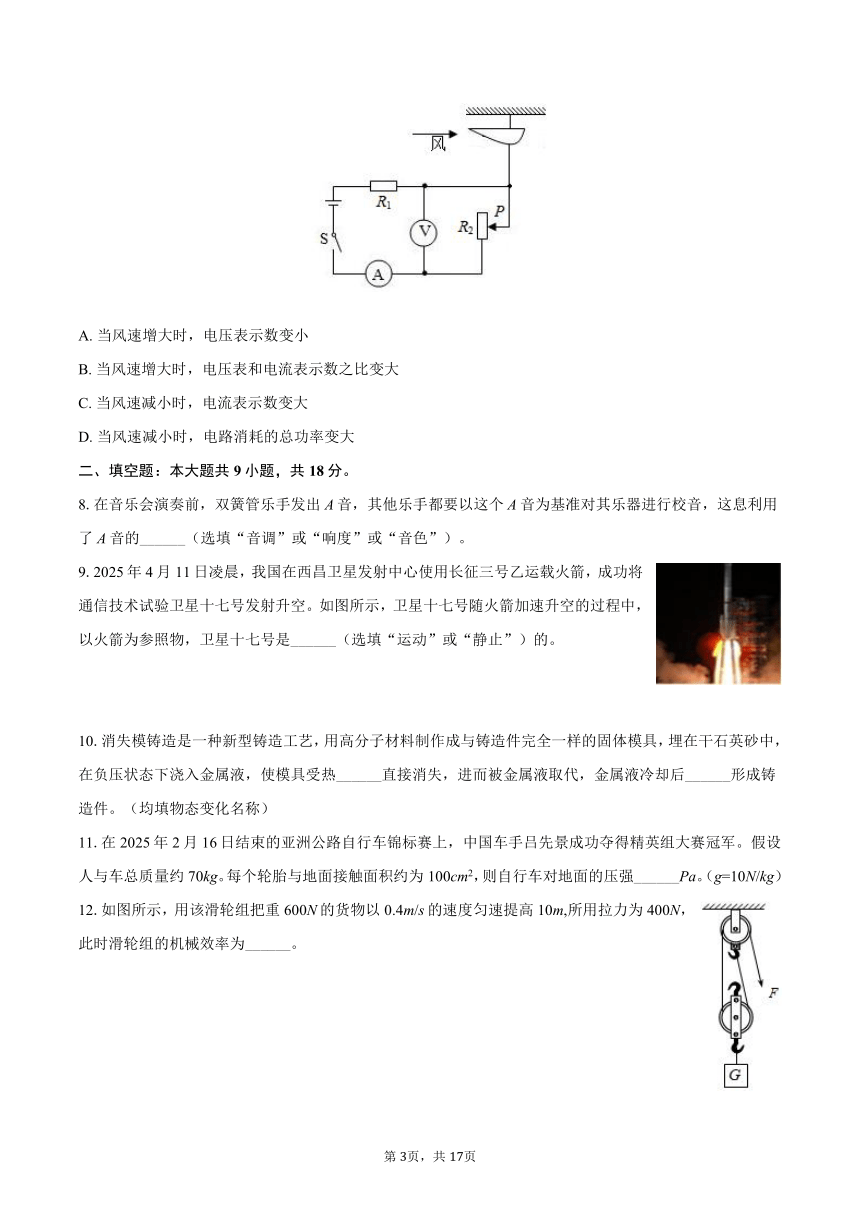

7.如图，小雨同学设计的监测风速变化的的装置原理图，通过连杆带动滑动变阻器的滑片P上下移动，闭合开关S，随着风速的改变，下列说法正确的是（　　）
A. 当风速增大时，电压表示数变小
B. 当风速增大时，电压表和电流表示数之比变大
C. 当风速减小时，电流表示数变大
D. 当风速减小时，电路消耗的总功率变大
二、填空题：本大题共9小题，共18分。
8.在音乐会演奏前，双簧管乐手发出A音，其他乐手都要以这个A音为基准对其乐器进行校音，这息利用了A音的______（选填“音调”或“响度”或“音色”）。
9.2025年4月11日凌晨，我国在西昌卫星发射中心使用长征三号乙运载火箭，成功将通信技术试验卫星十七号发射升空。如图所示，卫星十七号随火箭加速升空的过程中，以火箭为参照物，卫星十七号是______（选填“运动”或“静止”）的。
10.消失模铸造是一种新型铸造工艺，用高分子材料制作成与铸造件完全一样的固体模具，埋在干石英砂中，在负压状态下浇入金属液，使模具受热______直接消失，进而被金属液取代，金属液冷却后______形成铸造件。（均填物态变化名称）
11.在2025年2月16日结束的亚洲公路自行车锦标赛上，中国车手吕先景成功夺得精英组大赛冠军。假设人与车总质量约70kg。每个轮胎与地面接触面积约为100cm2，则自行车对地面的压强______Pa。（g=10N/kg）
12.如图所示，用该滑轮组把重600N的货物以0.4m/s的速度匀速提高10m,所用拉力为400N，此时滑轮组的机械效率为______。

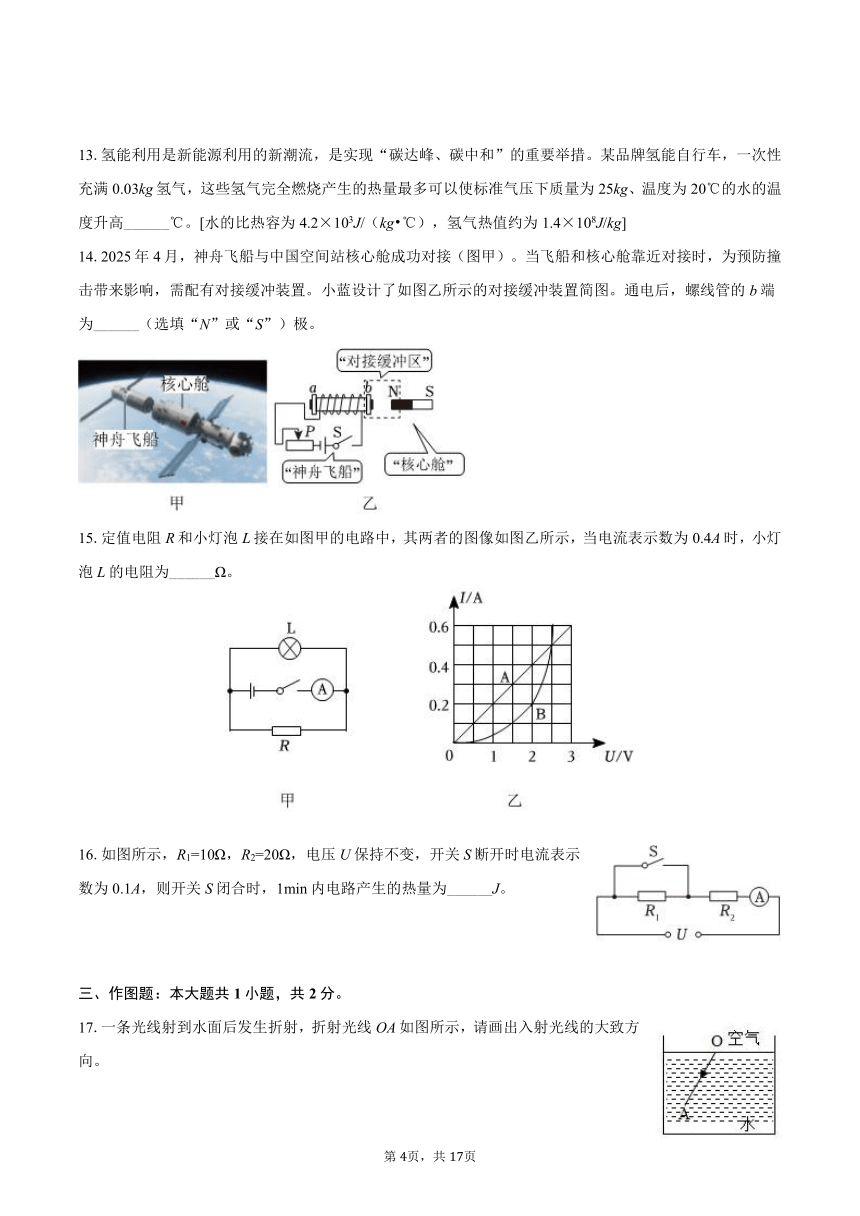

13.氢能利用是新能源利用的新潮流，是实现“碳达峰、碳中和”的重要举措。某品牌氢能自行车，一次性充满0.03kg氢气，这些氢气完全燃烧产生的热量最多可以使标准气压下质量为25kg、温度为20℃的水的温度升高______℃。[水的比热容为4.2×103J/（kg ℃），氢气热值约为1.4×108J/kg]
14.2025年4月，神舟飞船与中国空间站核心舱成功对接（图甲）。当飞船和核心舱靠近对接时，为预防撞击带来影响，需配有对接缓冲装置。小蓝设计了如图乙所示的对接缓冲装置简图。通电后，螺线管的b端为______（选填“N”或“S”）极。
15.定值电阻R和小灯泡L接在如图甲的电路中，其两者的图像如图乙所示，当电流表示数为0.4A时，小灯泡L的电阻为______Ω。
16.如图所示，R1=10Ω，R2=20Ω，电压U保持不变，开关S断开时电流表示数为0.1A，则开关S闭合时，1min内电路产生的热量为______J。
三、作图题：本大题共1小题，共2分。
17.一条光线射到水面后发生折射，折射光线OA如图所示，请画出入射光线的大致方向。

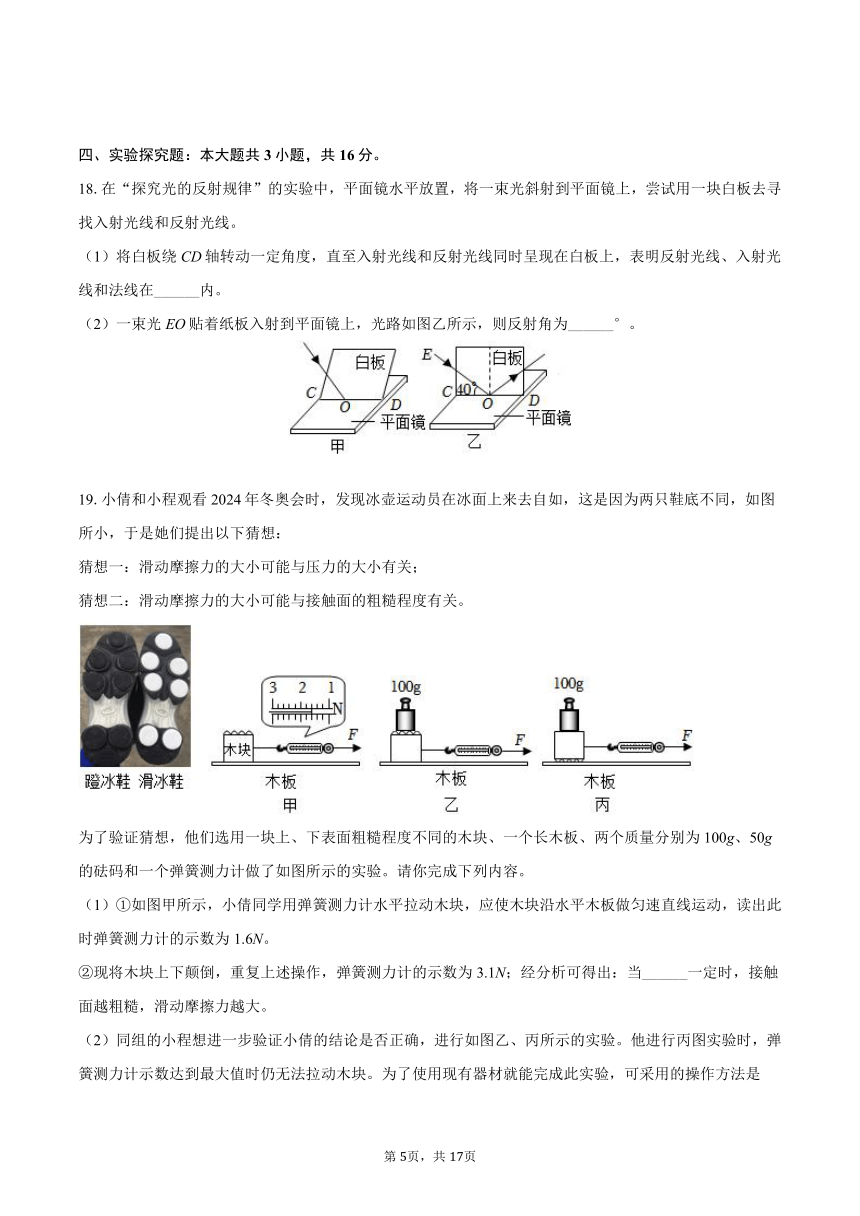

四、实验探究题：本大题共3小题，共16分。
18.在“探究光的反射规律”的实验中，平面镜水平放置，将一束光斜射到平面镜上，尝试用一块白板去寻找入射光线和反射光线。
（1）将白板绕CD轴转动一定角度，直至入射光线和反射光线同时呈现在白板上，表明反射光线、入射光线和法线在______内。
（2）一束光EO贴着纸板入射到平面镜上，光路如图乙所示，则反射角为______°。
19.小倩和小程观看2024年冬奥会时，发现冰壶运动员在冰面上来去自如，这是因为两只鞋底不同，如图所小，于是她们提出以下猜想：
猜想一：滑动摩擦力的大小可能与压力的大小有关；
猜想二：滑动摩擦力的大小可能与接触面的粗糙程度有关。
为了验证猜想，他们选用一块上、下表面粗糙程度不同的木块、一个长木板、两个质量分别为100g、50g的砝码和一个弹簧测力计做了如图所示的实验。请你完成下列内容。
（1）①如图甲所示，小倩同学用弹簧测力计水平拉动木块，应使木块沿水平木板做匀速直线运动，读出此时弹簧测力计的示数为1.6N。
②现将木块上下颠倒，重复上述操作，弹簧测力计的示数为3.1N；经分析可得出：当______一定时，接触面越粗糙，滑动摩擦力越大。
（2）同组的小程想进一步验证小倩的结论是否正确，进行如图乙、丙所示的实验。他进行丙图实验时，弹簧测力计示数达到最大值时仍无法拉动木块。为了使用现有器材就能完成此实验，可采用的操作方法是______，重新实验。
A.仅将图丙图中100g砝码取下，换成50g的砝码；
B.将图乙、丙图中100g砝码取下，均换成50g的砝码。
20.小明用如图甲所示装置来测量未知电阻R的阻值。
（1）请用笔画线代替导线，将图甲所示电路连接完整。要求滑片P问左移动时，电路中的电流变大；
（2）连接好电路后闭合开关，发现电流表有示数，电压表没有示数。若电路中只存在一处故障，则故障的原因可能是______；
（3）排除故障后闭合开关，移动滑片P，使电压表示数如图乙所示，此时电流表示数如图丙所示，此时未知电阻R的阻值为______Ω；
（4）小明想用一个电流表和一个定值电阻R0测未知电阻Rx的阻值，于是设计了如图丁所示的电路图，并进行如下的实验操作：
①闭合开关S、S1，读出电流表示数I1；
②闭合开关S、断开开关S1，读出电流表示数I2；
则未知电阻Rx的表达式：Rx= ______（用R0、I1、I2表示）。
五、计算题：本大题共3小题，共20分。
21.小轿车行驶在盘山公路爬坡过程可简化为如图所示的斜面模型。若小轿车的重力为1.2×104N，小轿车从斜面底端沿斜面往上匀速行驶了200m,升高了100m,所用时间为12min,匀速行驶牵引力F恒定不变为9×103N，其方向始终与斜面平行。求：
（1）该过程中汽车克服重力做的功；
（2）牵引力的功率。
22.一个圆柱形容器中装有适量水，将一个重4N的合金块B放置在体积为1000cm3的木块A上后，缓慢将A、B一同放入水中，待其静止后，发现木块A的上表面恰好与水面相平，如图所示（g取10N/kg）。求：
（1）此时木块A所受的浮力大小是多少？
（2）木块A的密度是多少？
23.在综合实践活动中，科技小组设计了一台电子体重计，其简化原理图如图甲所示。电源两端电压恒为18V，定值电阻R0的阻值为20Ω，显示体重大小的仪表A实质是一个量程为0-100mA的电流表，压力传感器R的阻值与所受压力F关系如图乙所示，OBA为带踏板的杠杆，O为支点且AO：BO=7：1，踏板、压杆和杠杆OBA的质量均忽略不计。闭合开关，当人站在踏板上，杠杆OBA在水平位置平衡，通过仪表A的示数就可以知道人的质量。
（1）若通过R0的电流为0.05A时，R0两端的电压多大；
（2）某次测体重时，压杆对压力传感器R的压力为120N，整个电路消耗的电功率多大？
（3）该体重计的最大测量值是多少。
1.【答案】
【解析】A、小明在使用天平称量的过程中调节平衡螺母，天平的使用规范是调节平衡螺母应在称量前进行，以确保天平处于平衡状态，称量过程中不应再调节平衡螺母，否则会影响称量的准确性，故A错误；
B、天工开物中古人翻炒麻菜籽的场景，锅底的高温通过热传导将热量传递给麻菜籽，麻菜籽吸收热量，内能增加，这是通过热传递改变物体的内能，故B正确；
C、使用试电笔时，手应该接触试电笔尾部的金属体，而不是笔尖。这是因为试电笔的设计是为了检测电路中是否有电流通过，如果手接触笔尖，可能会导致触电事故，故C错误；
D、半导体材料的导电性能在导体和绝缘体之间，且具有单向导电性，不适合做输电线，其物理性能使其不能够减少电能损失，故D错误。
故选B。
根据选项结合天平的使用方法是调节平衡螺母应在称量前进行，以确保天平处于平衡状态，热传递改变物体的内能，使用试电笔时，手应该接触试电笔尾部的金属体，形成一个回路，防止触电，用超导体材料制作输电线能够减少电能的损失等物理知识判断选项。
本题考查学生对物理实验操作规范、能量转换方式、安全用电常识以及材料应用的理解。
2.【答案】
【解析】解：A、一切物体在任何情况下都有惯性，因此张老师停下时仍然有惯性，故A错误；
B、力可以改变物体的形状，扁担被压弯说明力可以改变物体的形状，故B正确；
C、重力的方向总是竖直向下的，不会因袋子晃动而发生改变，故C错误；
D、扁担对肩膀的压力与肩膀对扁担的支持力作用在不同的物体上，是一对相互作用力，故D错误。
故选：B。
（1）一切物体在任何情况下都有惯性；
（2）力的作用效果：力可以改变物体的运动状态，力可以改变物体的形状；
（3）重力的方向总是竖直向下的；
（4）二力平衡的条件：大小相等、方向相反、作用在同一个物体上，作用在同一条直线上。
此题涉及到惯性、力的作用效果、重力的方向、平衡力与相互作用力的辨别等多个知识点，是一道综合性较强的题目。
3.【答案】
【解析】解：A、s-t图象中两线相交表示两物体通过的路程相等，若两物体在t＝5秒时一定相遇 ，则两物体需同时出发，一种情况是同时同地同向运动；另一种情况是同时相向相距6米运动，故A错误；
B、由图象可知，两物体在5秒内通过的路程甲等于乙。故B错误；
C、s-t图象仅描述直线运动，甲物体的运动图象是曲线，表示物体做变速直线运动，故C错误；
D、由图象看出甲物体的图象是一条曲线，表示甲物体做变速运动，乙物体的图象是一条过原点的斜线，表示乙物体做匀速直线运动，故D正确。
故选：D。
（1）s-t图象中两线相交表示两物体通过的路程相等；
（2）根据图示分析解答；
（3）s-t图象仅描述直线运动；
（4）在s-t图象中，过原点的曲线表示物体做变速直线运动；过原点的斜线表示物体做的是匀速直线运动。
根据图象或图表探究物质的规律是近两年来出现较多的题目，图象可以使我们建立更多的感性认识，从表象中去探究本质规律，体验知识的形成过程。此题涉及到的知识点较多，综合性很强。
4.【答案】
【解析】解：A、凸透镜的焦距f=15cm,由图可知，此时u=35cm＞2f,凸透镜成倒立缩小的实像，是照相机的原理，故A错误；
B、保持透镜位置不动，将蜡烛和光屏都靠近透镜适当距离，根据物近像远像变大可知，此时光屏上没有像，故B错误；
C、保持蜡烛和光屏不动，只将透镜向左移动适当距离，在光的折射中，光路是可逆的，可以得到倒立、放大的实像，故C正确；
D、靠近透镜左侧加一老花镜片，为凸透镜，该镜片对光线具有会聚作用，用来矫正远视眼，将蜡烛向左移动适当距离，像成在一倍焦距与2倍焦距之间，可能在区域Ⅰ成清晰的，故D错误。
故选：C。
（1）u＞2f,2f＞v＞f成倒立缩小的实像，是照相机的原理；2f＞u＞f,v＞2f,成倒立放大的实像，是投影仪的原理；
（2）当u=v=2f时，成倒立等大的实像；
（3）在光的折射中，光路是可逆的；
（4）远视眼成因：眼球晶状体的曲度过小，物体反射来的光线通过晶状体折射后形成的物像，就会落在视网膜的后方造成远视眼，需要用凸透镜矫正。
此题考查了凸透镜成像规律的探究及应用，关键是熟记成像规律的内容，并做到灵活运用。
5.【答案】
【解析】解：A．从a到c的过程中，高度先降低后增大，小球重力势能先变小后变大，故A错误；
B．cd段内壁粗糙，小球从c点到d点克服摩擦阻力，小球的机械能减小，小球在c点的机械能大于d点，小球在c点的重力势能大于d点，因此c、d两点的动能可能相等，故B正确；
CD．b点与d点等高，b点与d点的重力势能相同，从a到d的过程中，ab段和bc段内壁光滑，ac段机械能守恒，cd段由于小球克服摩擦阻力，小球的机械能减小，机械能不守恒，小球在b点的机械能大于d点，小球运动到b点时，动能最大，故CD错误。
故选：B。
（1）动能大小的影响因素：质量和速度，质量越大，速度越大，动能越大。
（2）重力势能大小的影响因素：质量和高度，质量越大，高度越高，重力势能越大。
（3）动能与势能转化过程，存在摩擦阻力，机械能转化为内能。
本题考查动能与势能的转化及其有关因素，属于中档题。
6.【答案】
【解析】解：A．用手推动导体棒a左右摆动时，导体a切割磁感线，闭合的回路中有感应电流产生，导体棒b有电流通过并位于磁场中，在磁场中会受到力的作用而摆动，故A错误；
B．图乙中有电源，是通电导体在磁场中受力而运动，是电动机的工作原理，故B错误；
C．导体棒b有电流通过并位于磁场中，在磁场中会受到力的作用，导体棒b随之摆动，图乙中闭合开关后，导体棒有电流通过，在磁场中受力的作用而运动，两者原理相同，故C错误；
D．用手推动导体棒a左右摆动时，导体a切割磁感线，闭合回路中能够产生感应电流，故D正确。
故选：D。
根据电磁感应原理和通电导体在磁场中受力的作用来对图中的装置进行分析。
本题考查了电与磁之间的两个联系，同时要了解其结构、原理及能量转化等。
7.【答案】
【解析】解：闭合开关S，R1和R2串联，电流表串联在电路中，测串联电路中的电流，电压表并联在R2两端，测量R2的电压；
A、当风速增大，机翼状的探头上下表面的压强不同，下表面压强小于上表面压强，装置会向下移动，连杆带动滑片P向下移动，R2阻值减小，根据串联电路分压原理，电压表示数变小，故A正确；
B、当风速增大，机翼状的探头上下表面的压强不同，下表面压强小于上表面压强，装置会向下移动，连杆带动滑片P向下移动，R2阻值减小，电压表和电流表示数之比为R2的阻值，所以变小，故B错误；
C、当风速减小，机翼状的探头上下表面的压强差减小，装置会向上移动，连杆带动滑片P向上移动，R2阻值变大，串联电路总电阻变大，而总电压不变，根据欧姆定律，电流表示数变小，故C错误；
D、当风速减小，机翼状的探头上下表面的压强差减小，装置会向上移动，连杆带动滑片P向上移动，R2阻值变大，电路中电流变小，总电压不变，根据P=UI，电路消耗的总功率变小，故D错误。
故选：A。
闭合开关S，R1和R2串联，电流表串联在电路中，测串联电路中的电流，电压表并联在R2两端，测量R2的电压；
根据流体压强与流速关系，流速越大，压强越小，当风速增大，机翼状的探头上下表面的压强不同，下表面压强小于上表面压强，装置会向下移动，连杆带动滑片P向下移动；当风速减小，机翼状的探头上下表面的压强差减小，装置会向上移动，连杆带动滑片P向上移动。
本题考查了电路的动态分析，要重点掌握欧姆定律、电功率以及流体压强的知识点。
8.【答案】
【解析】解：音调指声音的高低，双簧管乐手发出A音，其他乐手都要以这个A音为基准对其乐器进行校音，这是利用了A音的音调。
故答案为：音调。
声音的三个特征分别是：音调、响度、音色，是从不同角度描述声音的，音调指声音的高低，由振动频率决定；响度指声音的强弱或大小，与振幅和距离有关；音色是由发声体本身决定的一个特性。
此题考查了声音的特性，能够区分声音的三个特征，可解答此题。
9.【答案】
【解析】解：卫星十七号随火箭加速升空的过程中，以火箭为参照物，卫星十七号相对于火箭的位置没有发生变化，所以卫星十七号是静止的。
故答案为：静止。
在研究物体运动时，要选择参照的标准，即参照物，物体的位置相对于参照物发生变化，则运动，不发生变化，则静止。
此题主要考查了运动和静止的相对性，在判断物体运动和静止时，关键看物体相对于参照物的位置是否发生了变化。
10.【答案】
【解析】解：在消失模铸造过程中，模具受热直接消失的物态变化是升华，因为模具由高分子材料制成，在高温下从固态直接变为气态消失。金属液冷却后形成铸造件的物态变化是凝固，即金属液从液态转变为固态。
故答案为：升华；凝固。
物质由固态直接变成气态的过程叫升华。
物质从液态变成固态的变化过程叫作凝固。
本题考查了升华和凝固现象。
11.【答案】
【解析】解：自行车对地面的压力等于人与车的总重力，即：F=G=mg=70kg×10N/kg=700N，
自行车有两个轮胎，与地面接触的总面积为S=2×100cm2=0.02m2，
自行车对地面的压强：p===3.5×104Pa。
故答案为：3.5×104。
自行车对地面的压力等于人与车的总重力，根据F=G=mg求得压力的大小，根据p=求自行车对地面的压强。
本题考查压强的简单计算，注意面积单位的换算。
12.【答案】
【解析】解：由图可知，动滑轮上承担物重的绳子段数为n=2，此时滑轮组的机械效率为
η====。
故答案为：75%。
由图可知动滑轮上承担物重的绳子段数，根据η===求滑轮组的机械效率。
本题考查滑轮组机械效率的计算，明确n的大小是关键。
13.【答案】
【解析】解：0.03kg氢气完全燃烧产生的热量为：
Q放=mq=0.03kg×1.4×108J/kg=4.2×106J；
由题意知，Q吸=Q放=4.2×106J，
由Q吸=cmΔt得，水升高的温度：
。
故答案为：40。
根据Q放=mq求出0.03kg氢气完全燃烧产生的热量；
由题意知，Q吸=Q放，根据吸热公式Q吸=cmΔt求出这些热量可以使25kg水升高的温度。
本题考查了吸热公式和燃料完全燃烧放热公式的应用，是一道较为简单的计算题。
14.【答案】
【解析】解：由图可知，电流从螺线管右端流入、左端流出，根据安培定则可知，螺线管的b端为N极。
故答案为：N。
知道螺线管中的电流方向，根据安培定则，用右手握住螺线管，四指的方向和电流方向相同，那么大拇指所指的一端即为螺线管的N极。
本题考查了安培定则的应用，属于基础题。
15.【答案】
【解析】解：由图甲可知，定值电阻R和小灯泡L并联，电流表测干路电流；
定值电阻的电流与其两端的电压成正比，小灯泡的电流与其两端的电压成不正比，分析图乙可知，图线A是定值电阻R的图像，图像B是灯泡的图像。由图甲可知，定值电阻和灯泡并联，电流表在干路上测干路电流，由图乙可知，当电压为1.5V时，通过定值电阻的电流为0.3A，通过灯泡的电流为0.1A，此时干路的电流为I=IR+IL=0.3A+0.1A=0.4A，
因此此时灯泡的电阻为：。
故答案为：15。
根据欧姆定律可知通过定值电阻的电流与其两端的电压成正比结合图乙可知定值电阻的I-U图像，根据灯泡的电阻随着温度的变化而变化结合图乙可知灯泡的I-U图像；
根据并联电路的电压和电流特点结合图乙可知定值电阻R和灯泡L两端的电压和通过的电流，由欧姆定律算出此时灯泡的电阻。
本题考查并联电路的特点、欧姆定律公式的应用，关键是根据图像得出有用的信息。
16.【答案】
【解析】解 ：分析电路图可知，开关S断开时，两电阻串联，电流表测量电路中的电流，电流表示数为0.1A，则电源电压为：
U=IR总=0.1A×（10Ω+20Ω）=3V；
开关S闭合时，R1被短路，电路中只有R2，则1min内电路产生的热量为：
。
故答案为：27。
从图可知，当开关S断开时，电阻R1和R2串联，电流表测量电路中的电流；
当开关S闭合时，电阻R1被短路，电路中只有电阻R2工作，已知电阻R2的阻值和电路中的电流，由欧姆定律算出电源电压，根据Q=t可算出1min内电路产生的热量。
本题考查了学生对串、并联电路的辨别，以及对串联电路电阻、电流特点的理解，并可以利用欧姆定律的公式和电功的公式解决实际问题的能力。
17.【答案】
【解析】解：光由空气斜射入水中时，折射光线靠近法线方向偏折，折射角小于入射角，故先过入射点O作出法线，然后在法线右侧的空气中作出入射光线，如下图：
光的折射规律：折射光线、入射光线、法线在同一个平面内，折射光线、入射光线分居法线两侧，当光由空气斜射进入水中或其它透明介质中时，折射光线向靠近法线方向偏折，折射角小于入射角；当光由水中或其它透明介质斜射进入空气中时，折射光线向远离法线方向偏折，折射角大于入射角。
此题考查光的折射光路图的画法，在画折射光路图时，一定注意光从哪种介质进入哪种介质。
18.【答案】
【解析】（1）将白板绕CD轴转动一定角度，直至入射光线和反射光线同时呈现在白板上，此时白板与镜面相互垂直，法线正好在白板平面内，表明反射光线、入射光线和法线在同一平面内。
（2）如图，入射光线与镜面夹角为40°，入射角为90°-40°=50°，由于反射角等于入射角，所以反射角为50°。
（1）在光反射时，反射光线、入射光线和法线在同一平面内；
（2）在光的反射时，反射角等于入射角。
本题考查了光的反射，属于基础题。
19.【答案】
【解析】（1）将图乙中的木块上下颠倒，压力不变，接触面变粗糙，重复上述操作，弹簧测力计的示数为3.1N，弹簧测力计示数变大，滑动摩擦力变大；经分析可得出：当压力一定时，接触面越粗糙，滑动摩擦力越大；
（2）乙、丙实验中，小程用100g的砝码放到了木块的上方，弹簧测力计示数达到最大值时仍无法拉动木块，说明摩擦力太大，可选用50g的砝码将100g的换下，减小了压力，从而减小摩擦力完成实验，故选：B。
故答案为：（1）压力；（2）B。
（1）影响滑动摩擦力大小因素有两个：压力大小和接触面的粗糙程度，研究与其中一个因素的关系时，要控制另外一个因素不变，据此分析回答；
（2）增大摩擦力的方法：在接触面粗糙程度一定时，通过增大压力来增大摩擦力；在压力一定时，通过增大接触面的粗糙程度来增大摩擦力。
本题是探究影响滑动摩擦力大小因素的实验，主要考查了摩擦力的测量方法及其二力平衡条件的应用，在分析时，要注意控制的量和改变的量。
20.【答案】
【解析】（1）电压表与和待测电阻并联，滑片P向左移动时，电路中的电流变大，故变阻器左下接线柱连入电路中，如图所示：
；
（2）连接好电路后闭合开关，发现电流表有示数，电路为通路，电压表没有示数，可能与电压表并联部分短路，故障的原因可能是电阻R短路；
（3）排除故障后闭合开关，移动滑片P，使电压表示数如图乙所示，电压表选用小量程，分度值为0.1V，示数为1.8V；
此时电流表示数如图丙所示，电流表选用小量程，分度值为0.02A，示数为0.3A；
此时未知电阻R的阻值为；
（4）在步骤②中，闭合开关S、断开S1，电路为只有R0的简单电路，读出电流表示数I2。R0两端电压（电源电压）为U=U0=I2R0；
在步骤①中，两电阻并联，电流表测干路电流为I1，通过R0的电流不变，根据并联电路电流规律，通过Rx的电流为Ix=I1-I2；
则未知电阻Rx的表达式。
故答案为：（1）；
（2）电阻R短路；
（3）6；
（4）。
（1）根据滑片P向左移动时，电路中的电流变大，可知变阻器连入电路的电阻变小，据此确定变阻器左下接线柱连入电路中与电阻串联，电压表与电阻并联；
（2）连接好电路后闭合开关，发现电流表有示数，电路为通路，根据电压表没有示数分析；
（3）根据电压表、电流表选用的量程确定相应的分度值，根据指针位置读出电压表、电流表示数，由欧姆定律计算此时未知电阻R的阻值；
（4）分析两次操作中电路的连接及电流表测量的电流，根据并联电路特点和规律，由欧姆定律根据电源电压不变列方程得出待测电阻的表达式。
本题测量未知电阻R的阻值，考查电路连接、故障分析、数据分析及测量电阻的特殊方法。
21.【答案】
【解析】（1）该过程中汽车克服重力做的功：WG=Gh=1.2×104N×100m=1.2×106J；
（2）牵引力的功率：。
答：（1）该过程中汽车克服重力做的功为1.2×106J；
（2）牵引力的功率为2500W。
（1）已知汽车重和斜面高，根据W=Gh求该过程中汽车克服重力做的功；
（2）已知牵引力大小、斜面长和行驶时间，根据P==求牵引力的功率。
本题考查功和功率的计算，难度一般。
22.【答案】
【解析】（1）由图可知，此时木块A刚好浸没，它排开水的体积等于其自身的体积，即：V排=V=1000cm3，
则此时木块A所受的浮力为：
F浮=ρ水gV排=1.0×103kg/m3×10N/kg×1000×10-6m3=10N；
（2）把A、B当做一个整体分析，此时A、B整体处于漂浮状态，根据漂浮条件可得：F浮=GA+GB，
物体A的重力为：GA=F浮-GB=10N-4N=6N，
A的密度。
答：（1）此时木块A所受的浮力大小是10N；
（2）木块A的密度是0.6×103kg/m3。
（1）由图可知，此时木块A刚好浸没，它排开水的体积等于其自身的体积，再根据阿基米德原理求出此时木块A所受的浮力；
（2）把A、B当做一个整体分析，此时A、B整体处于漂浮状态，根据漂浮条件求出物体A的重力，根据G=mg求出A的质量，再根据密度公式求出A的密度。
本题主要考查的是阿基米德原理及物体的浮沉条件的应用，解答本题的关键是物体浸没时排开水的体积等于其自身的体积。
23.【答案】
【解析】（1）根据欧姆定律可知，若通过R0的电流为0.05A时，R0两端的电压为：U0=I0R0=0.05A×20Ω=1V；
（2）由图甲可知，压力传感器R与定值电阻R0串联，
由图乙可知，当压杆对压力传感器R的压力为120N时，压力传感器R的阻值为R=160Ω，
根据串联电路的特点可知，电路中的总电阻：R总=R+R0=160Ω+20Ω=180Ω，
整个电路消耗的电功率为：P===1.8W；
（3）根据电流表量程可知，电路中的最大电流Imax=100mA=0.1A，
由欧姆定律可知，电路中的最小电阻为：R总min===180Ω，
则根据电阻的串联可知，压力传感器R能达到的最小阻值：Rmin=R总min-R0=180Ω-20Ω=160Ω，
根据图象可知，此时压力传感器R表面承受的压力F=120N，
根据杠杆的平衡条件可知，F×AO=F′×BO，则该秤的最大称量值：G=F′=F×=120N×7=840N；
由G=mg可知，该秤的最大称量值：m===84kg；
答：（1）若通过R0的电流为0.05A时，R0两端的电压为1V；
（2）压杆对压力传感器R的压力为120N时，整个电路消耗的电功率为1.8W；
（3）该体重计的最大测量值是84kg。
（1）根据欧姆定律求出R0两端的电压；
（2）根据图乙确定当压杆对压力传感器R的压力为120N时，压力传感器R的阻值，根据电阻的串联结合P=求出整个电路消耗的电功率；
（3）根据电流表量程确定电路中最大电流，利用欧姆定律求出电路的总电阻，根据电阻的串联求出压力传感器R的阻值，由图乙确定压力传感器承受的最大压力，根据杠杆的平衡条件求出该秤的最大称量值，即人的体重G，最后根据G=mg求出质量。
本题考查了杠杆的平衡条件的应用和欧姆定律应用以及电能的计算，关键是相关知识的灵活运用，根据压力传感器R的电阻找到对应的压力。本题体现出物理在生活中的应用，是一道好题。
