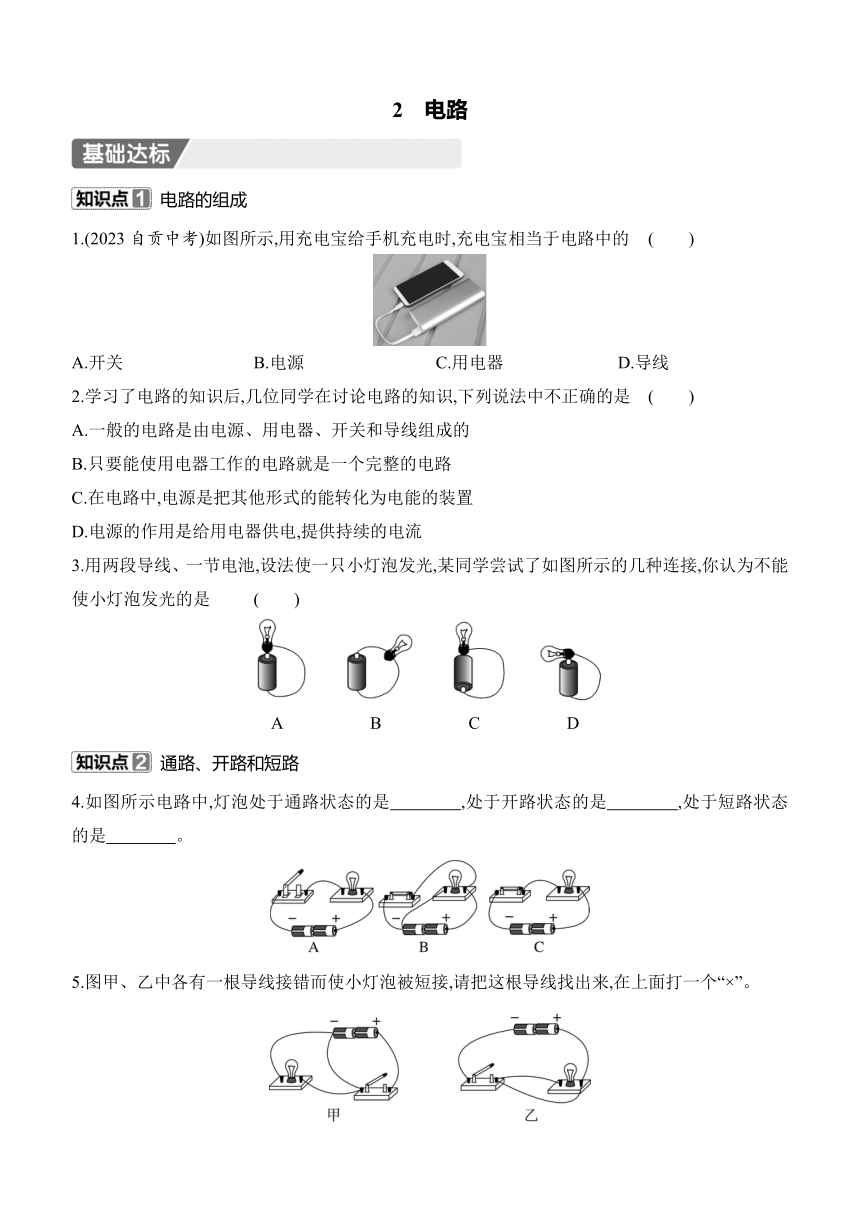

2　电路
电路的组成
1.(2023自贡中考)如图所示,用充电宝给手机充电时,充电宝相当于电路中的 (　　)
A.开关 B.电源 C.用电器 D.导线
2.学习了电路的知识后,几位同学在讨论电路的知识,下列说法中不正确的是 (　　)
A.一般的电路是由电源、用电器、开关和导线组成的
B.只要能使用电器工作的电路就是一个完整的电路
C.在电路中,电源是把其他形式的能转化为电能的装置
D.电源的作用是给用电器供电,提供持续的电流
3.用两段导线、一节电池,设法使一只小灯泡发光,某同学尝试了如图所示的几种连接,你认为不能使小灯泡发光的是 (　　)
A　 B　 C 　D
通路、开路和短路
4.如图所示电路中,灯泡处于通路状态的是　　　　,处于开路状态的是　　　　,处于短路状态的是　　　　。
5.图甲、乙中各有一根导线接错而使小灯泡被短接,请把这根导线找出来,在上面打一个“×”。

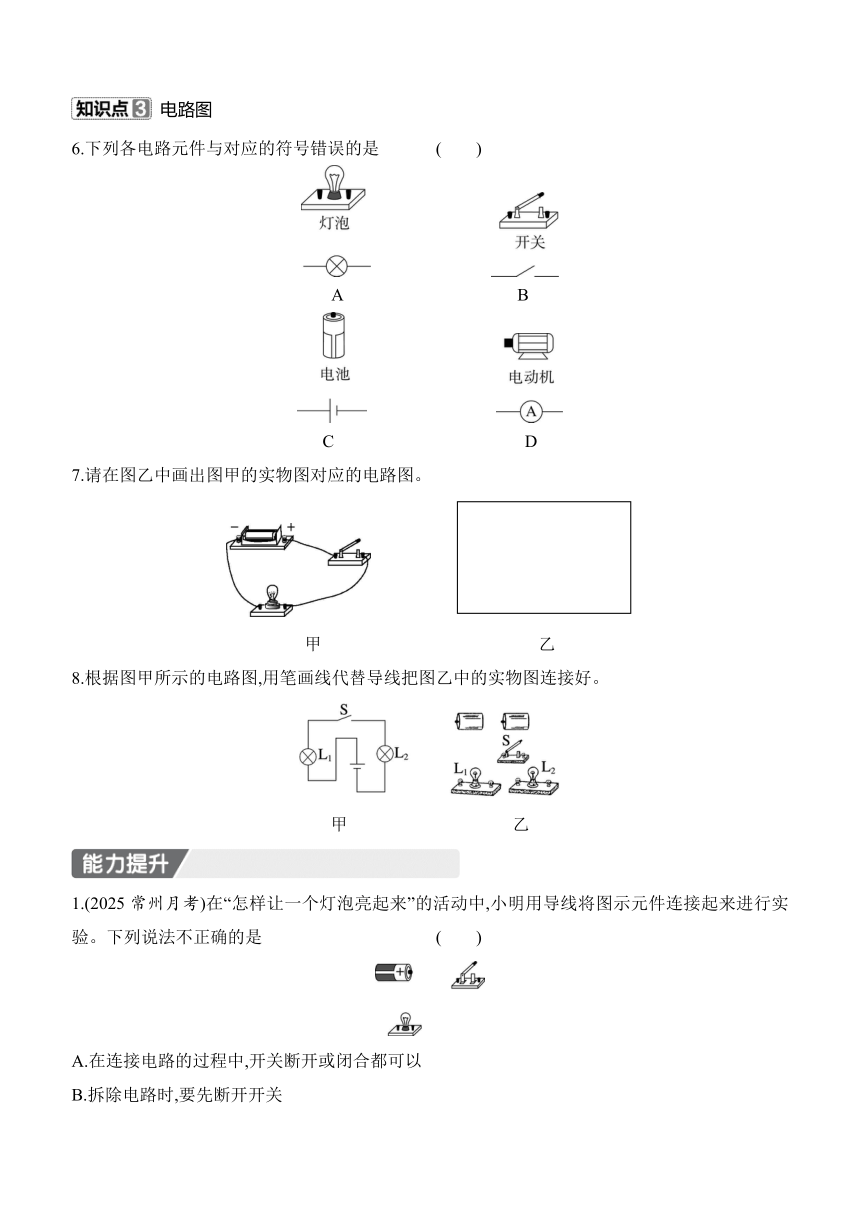

电路图
6.下列各电路元件与对应的符号错误的是 (　　)
A　　 　　B　
C　　　　 　D
7.请在图乙中画出图甲的实物图对应的电路图。
甲　 乙
8.根据图甲所示的电路图,用笔画线代替导线把图乙中的实物图连接好。
甲　　　　　　 　　　乙
1.(2025常州月考)在“怎样让一个灯泡亮起来”的活动中,小明用导线将图示元件连接起来进行实验。下列说法不正确的是 (　　)
A.在连接电路的过程中,开关断开或闭合都可以
B.拆除电路时,要先断开开关
C.开关可以接在电源正极这一端也可以接在电源负极这一端
D.绝对不允许不经过小灯泡就直接用导线把电池的正极和负极连接起来

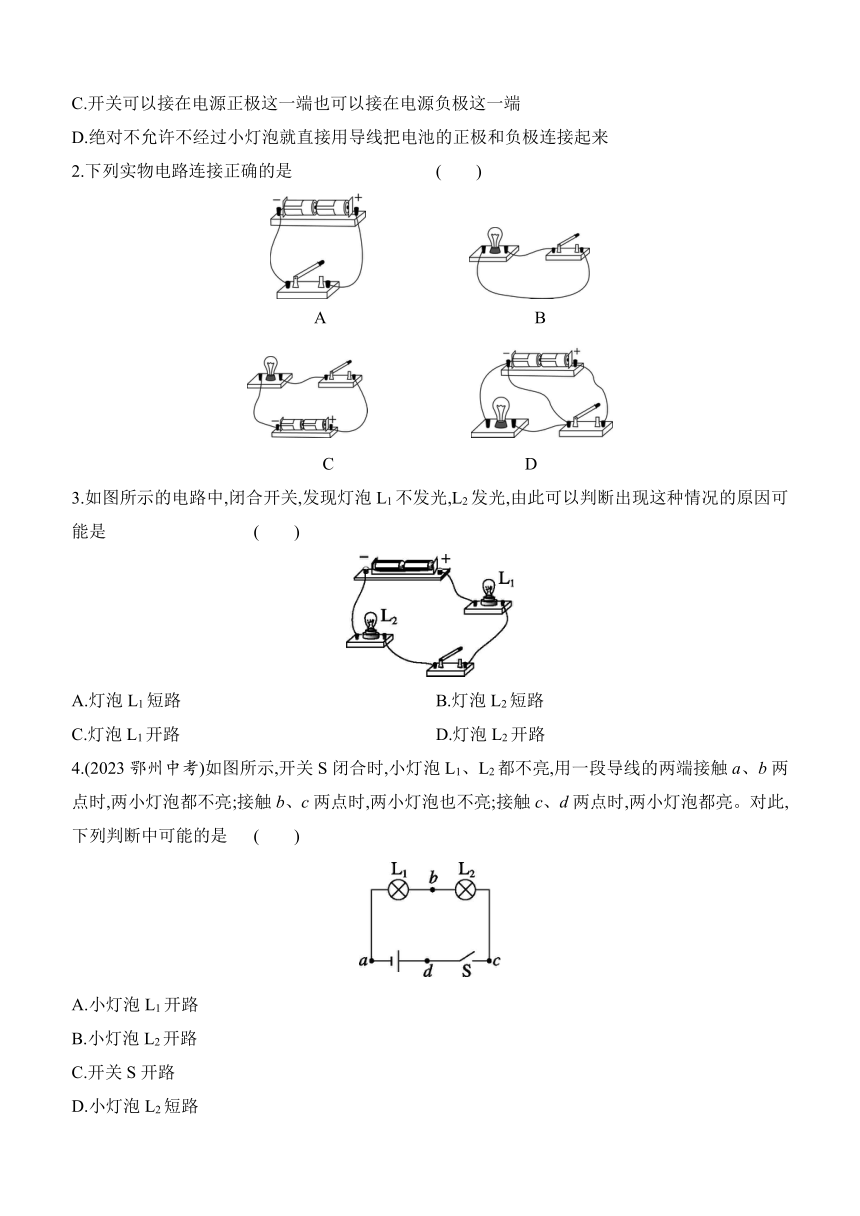

2.下列实物电路连接正确的是 (　　)
A　　 　　B
C　　 　　D
3.如图所示的电路中,闭合开关,发现灯泡L1不发光,L2发光,由此可以判断出现这种情况的原因可能是 (　　)
A.灯泡L1短路 B.灯泡L2短路
C.灯泡L1开路 D.灯泡L2开路
4.(2023鄂州中考)如图所示,开关S闭合时,小灯泡L1、L2都不亮,用一段导线的两端接触a、b两点时,两小灯泡都不亮;接触b、c两点时,两小灯泡也不亮;接触c、d两点时,两小灯泡都亮。对此,下列判断中可能的是 (　　)
A.小灯泡L1开路
B.小灯泡L2开路
C.开关S开路
D.小灯泡L2短路
5.如图所示的电路中,当开关S1、S2都闭合时的电路为　　　　;当S2断开、S1闭合时电路为　　　　。(均选填“通路”“断路”或“短路”)
6.如图所示为人们所喜爱的电动车,它具有轻便、节能、环保等特点。车钥匙实质相当于一个开关,给电动车充电时,电瓶相当于　　　　,将电能转化为　　　　能。充电桩有较好的防水保护功能,是为了防止线路出现　　　　(选填“短路”或“断路”)现象。
7.小俊设计了如图所示的报警器,由木板、弹簧、接触片(A、B、C,均可导电)和报警电路组成。闭合开关S,当人踩到设计区域B时,接触片B与A、C分开,铃　　 　　　(选填“响”或“不响”),灯　　　　　(选填“亮”或“不亮”)。
8.如图所示是电扇中的一个自动保护装置:当电扇不慎被碰倒或倾倒时,小球就会滚向一侧使电路
　　　　(选填“断开”“短路”或“闭合”),起到保护电扇的作用,这个保护装置在电扇电路中的作用相当于　　　　。
9.(科学思维)如图甲所示,在一根横跨河流两岸的硬塑料管内有三根完全相同的电线。为了辨别哪两个线头为同一根导线的两端,可以用图乙所示的测通器来测试,其操作过程如下:
(1)连接A和B,将测通器的m连接在D上。当n连接F时小灯泡发光,连接E时小灯泡不发光。由此可以确定　　　　为同一根导线的两端。(选填字母,下同)
(2)为了弄清另外两根导线的两端,可连接A和C,测通器的一端必须与　　　　相连,另一端只需接触一根导线就能将两根导线辨别出来。
【详解答案】
基础达标
1.B　2.B　3.B　4.C　A　B
5.如图所示:
6.D　
7.如图所示:
8.如图所示:
能力提升
1.A　解析:为了保护电路元件,在连接电路的过程中,开关应该是断开的,故A错误,符合题意;为了保护电路元件,在拆除电路时,要先断开开关,再拆除与电源相连的导线,故B正确,不符合题意;开关接在电源的正极或负极都是可以的,因为开关的主要作用是控制电路的通断,而开关的位置对电路的工作原理没有直接影响,故C正确,不符合题意;绝对不允许不经过小灯泡就直接用导线把电池的正极和负极连接起来,否则电源短路,烧坏电源,故D正确,不符合题意。故选A。
2.C　解析:电路中没有用电器,当开关闭合后电源短路,故A错误;电路中没有电源,电路不完整,故B错误;完整的电路由电源、用电器、开关和导线构成,开关闭合后电灯能发光,故C正确;电路中电灯两端被短接,开关闭合后,灯不发光,电源短路,故D错误。故选C。
3.A　解析:由电路图可知,开关闭合时,如果其中任意一个灯泡开路,两灯泡均不发光,故CD错误;若灯泡L2短路,则L1发光,L2不发光,故B错误;若灯泡L1短路,则L1不发光,L2发光,故A正确。故选A。
4.C　解析:A.由电路图可知,闭合开关,如果小灯泡L1开路,用一段导线的两端接触a、b两点时,小灯泡L2会发光,故A错误;B.如果小灯泡L2开路,导线接触b、c两点时,小灯泡L1会发光,故B错误;C.如果开关开路,导线接触c、d两点时,电路是通路,两小灯泡都发光,故C正确;D.如果小灯泡L2短路,小灯泡L1会发光,故D错误。故选C。
5.短路　通路
解析:当开关S1、S2都闭合时,电流直接从电源正极到电源负极,电路是短路。当S2断开、S1闭合时,灯泡接入电路,电路是通路。
6.用电器　化学　短路
解析:给电动车充电时,电瓶消耗电能,相当于用电器,将电能转化为化学能储存在电瓶内部。由于正常情况下水是导体,容易使电路发生短路,因此防水充电桩具有防水的效果,可以防止短路。
7.响　亮
解析:由题图可知,闭合开关S,当人踩到设计区域B时,接触片B与A、C分开,将短路电铃的导线断开,电铃和小灯泡与电源构成回路,铃响,灯亮。
8.断开　开关
解析:由题图知,当电扇没有倾斜时,能够正常工作,说明电路是通路状态;当电扇不慎被碰倒或倾倒时,小球就会滚向一侧使电路断开,风扇不能工作,处于开路状态。说明小球能够控制风扇的工作状态,相当于开关。
9.(1)C、E　(2)E　
解析:(1)连接A和B,将测通器的m连接在D上。当n连接F时小灯泡发光,则ABDF构成了同一根导线,形成通路,由此可以确定C、E为同一根导线的两端。(2)由于已经确定C、E是在同一根导线上,为了弄清另外两根导线的两端,当连接A和C时,测通器的一端必须与E相连,另一端只需接触一根导线就能将两根导线辨别出来。当与D接触时,若小灯泡能亮,说明A和D、B和F分别是在同一根导线上的,若不能亮,说明A和F、B和D分别是在同一根导线上的。
