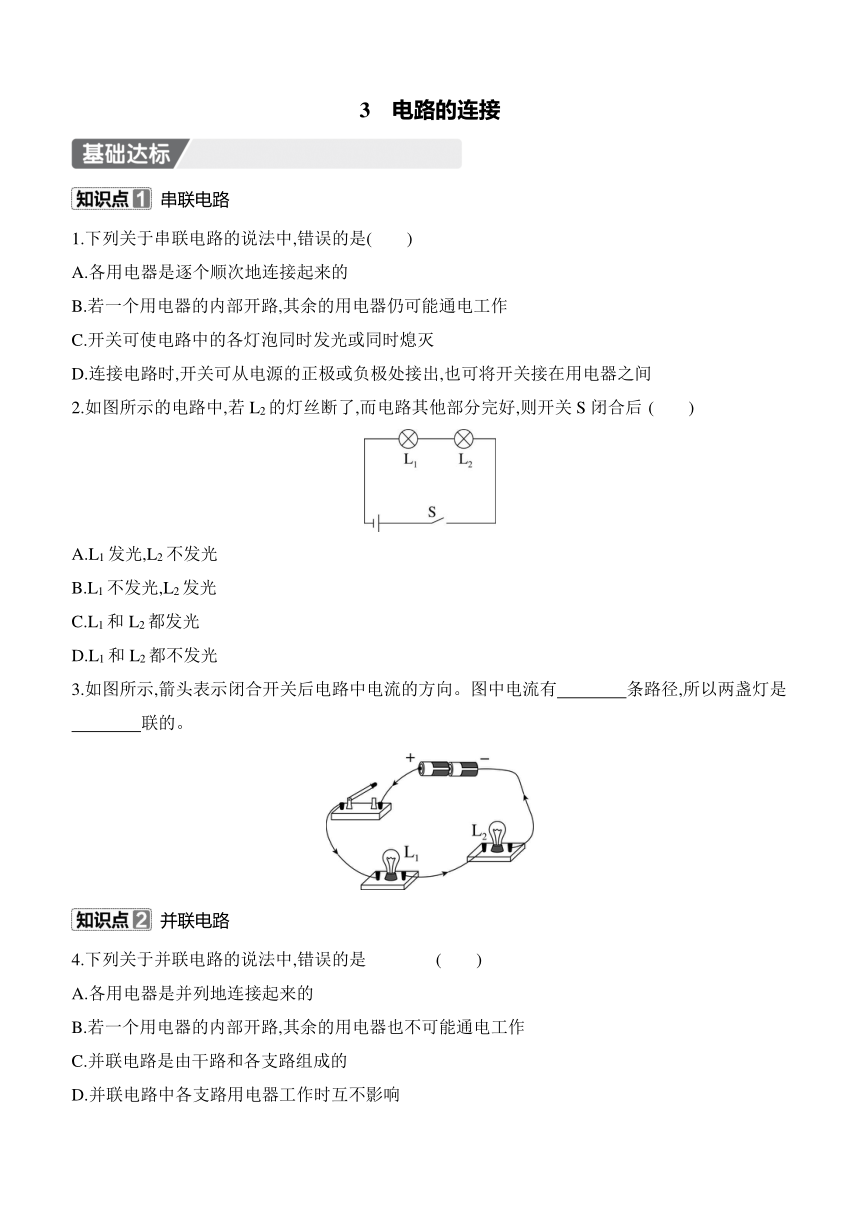

3　电路的连接
串联电路
1.下列关于串联电路的说法中,错误的是(　　)
A.各用电器是逐个顺次地连接起来的
B.若一个用电器的内部开路,其余的用电器仍可能通电工作
C.开关可使电路中的各灯泡同时发光或同时熄灭
D.连接电路时,开关可从电源的正极或负极处接出,也可将开关接在用电器之间
2.如图所示的电路中,若L2的灯丝断了,而电路其他部分完好,则开关S闭合后 (　　)
A.L1发光,L2不发光
B.L1不发光,L2发光
C.L1和L2都发光
D.L1和L2都不发光
3.如图所示,箭头表示闭合开关后电路中电流的方向。图中电流有　　　　条路径,所以两盏灯是
　　　　联的。
并联电路
4.下列关于并联电路的说法中,错误的是 (　　)
A.各用电器是并列地连接起来的
B.若一个用电器的内部开路,其余的用电器也不可能通电工作
C.并联电路是由干路和各支路组成的
D.并联电路中各支路用电器工作时互不影响

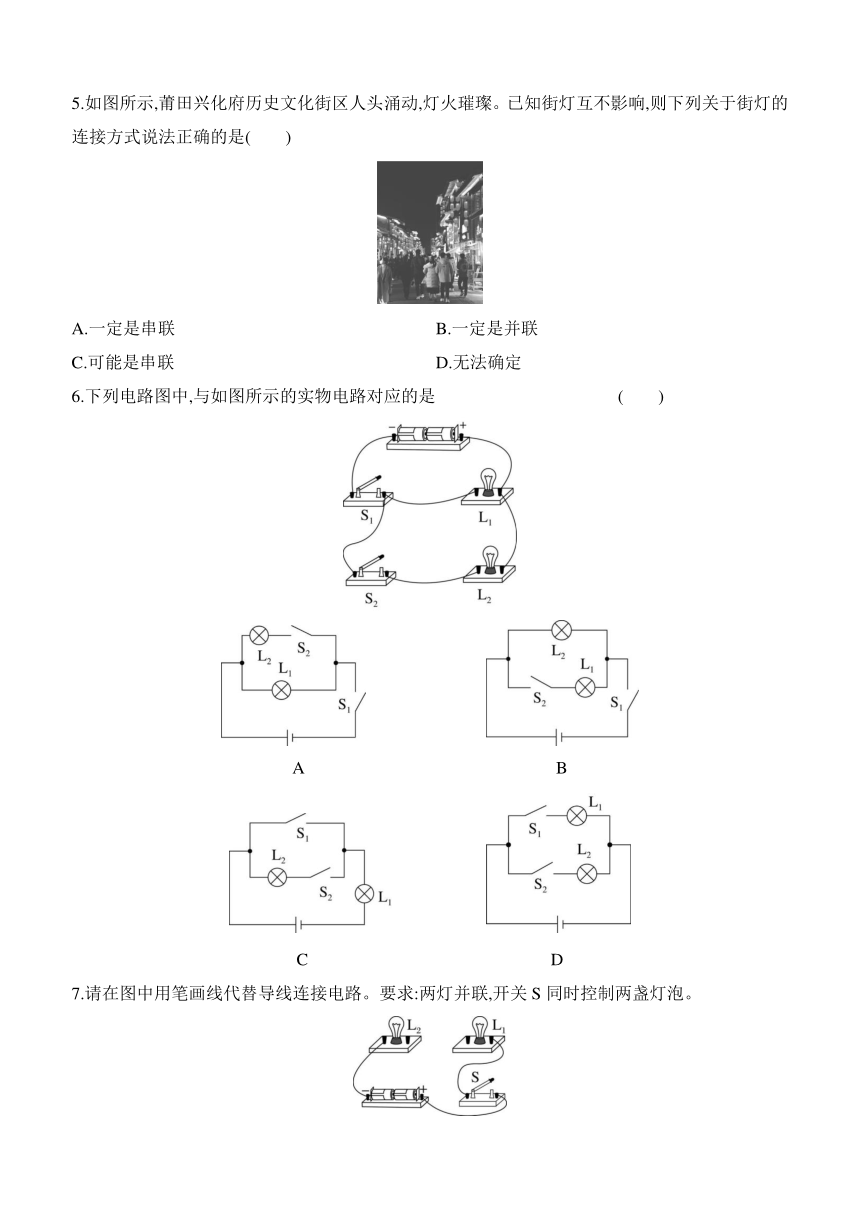

5.如图所示,莆田兴化府历史文化街区人头涌动,灯火璀璨。已知街灯互不影响,则下列关于街灯的连接方式说法正确的是(　　)
A.一定是串联 B.一定是并联
C.可能是串联 D.无法确定
6.下列电路图中,与如图所示的实物电路对应的是 (　　)
A　 　B
C　 　D
7.请在图中用笔画线代替导线连接电路。要求:两灯并联,开关S同时控制两盏灯泡。

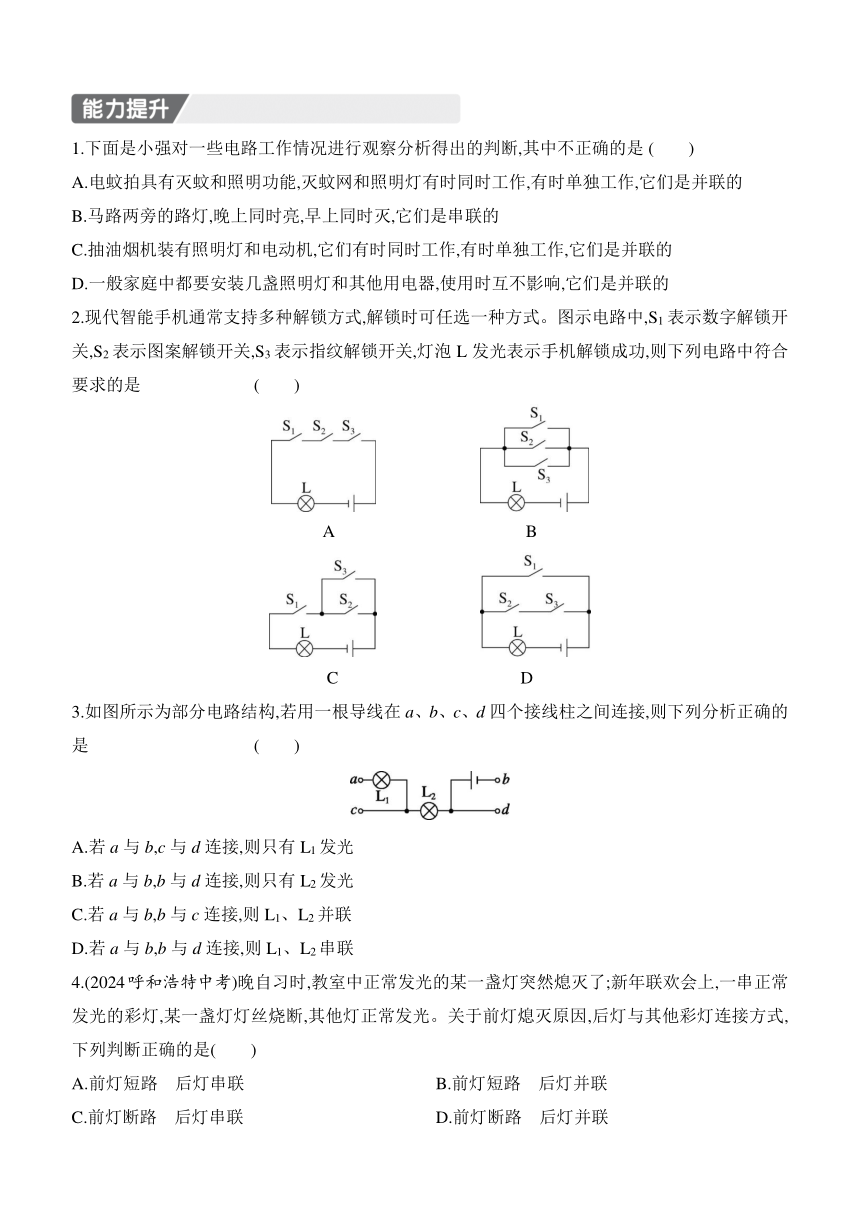

1.下面是小强对一些电路工作情况进行观察分析得出的判断,其中不正确的是 (　　)
A.电蚊拍具有灭蚊和照明功能,灭蚊网和照明灯有时同时工作,有时单独工作,它们是并联的
B.马路两旁的路灯,晚上同时亮,早上同时灭,它们是串联的
C.抽油烟机装有照明灯和电动机,它们有时同时工作,有时单独工作,它们是并联的
D.一般家庭中都要安装几盏照明灯和其他用电器,使用时互不影响,它们是并联的
2.现代智能手机通常支持多种解锁方式,解锁时可任选一种方式。图示电路中,S1表示数字解锁开关,S2表示图案解锁开关,S3表示指纹解锁开关,灯泡L发光表示手机解锁成功,则下列电路中符合要求的是 (　　)
A　　 　　B
C　　　 　D
3.如图所示为部分电路结构,若用一根导线在a、b、c、d四个接线柱之间连接,则下列分析正确的是 (　　)
A.若a与b,c与d连接,则只有L1发光
B.若a与b,b与d连接,则只有L2发光
C.若a与b,b与c连接,则L1、L2并联
D.若a与b,b与d连接,则L1、L2串联
4.(2024呼和浩特中考)晚自习时,教室中正常发光的某一盏灯突然熄灭了;新年联欢会上,一串正常发光的彩灯,某一盏灯灯丝烧断,其他灯正常发光。关于前灯熄灭原因,后灯与其他彩灯连接方式,下列判断正确的是(　　)
A.前灯短路　后灯串联 B.前灯短路　后灯并联
C.前灯断路　后灯串联 D.前灯断路　后灯并联
5.如图所示,若使电阻R1和R2串联,应闭合开关　　　　;若使电阻R1和R2并联,应闭合开关　　　　。
6.请根据实物图,在方框中画出相应电路图。
7.请你将以下元件连接成电路,要求:只闭合S1时灯泡发光,只闭合S2时电动机转动。
8.(科学思维)(1)有一木盒如图甲所示,当闭合开关时,两只小灯泡都亮了,断开开关,两灯泡又同时熄灭。
①请你判断:在这个木盒内,除了导线,一定还有另外一个电路元件,它是　　　　。
②根据上述现象,你　　　　(选填“能”或“不能”)断定这两只小灯泡是串联的。
(2)在连接电路时,如发现有连接错误,不少同学习惯于将电路全部拆散,重新连接,其实,有时只要思考一下,拆除或改接某些导线就能解决问题,如图乙是小何同学连接的电路。
①若直接闭合开关,将出现　　　　(选填“断路”“短路”“L1被短接”或“L2被短接”)故障。
②对于这个电路,只需拆除　　　(选填“a”“b”“c”“d”或“e”)导线,就能成为一个正确的串联电路。
③请在错误的导线上打“×”,用笔画线代替导线使它成为一个正确的并联电路。
【详解答案】
基础达标
1.B　2.D　3.一　串　4.B　5.B　6.A
7.如图所示:
能力提升
1.B　解析:灭蚊网和照明灯可以单独工作,说明它们是并联的,故A正确;路灯是用来为行人照明的,并且当其中一个灯泡不亮时,其他灯泡仍可以正常工作,即每个灯泡既可以单独工作,又互不影响,因此路灯是并联的,故B错误;因为厨房的抽油烟机中的照明灯和电动机既可以单独工作,又互不影响,因此它们的连接方式为并联,故C正确;家庭电路中各用电器既可以单独工作,又互不影响,因此家庭电路中各用电器是并联的,故D正确。故选B。
2.B　解析:开关S1、S2、S3串联,需要同时闭合时,灯泡L才会发光从而表示手机解锁成功,故A不符合要求;开关S1、S2、S3并联,任意一个闭合时,灯泡L就会发光从而表示手机解锁成功,故B符合要求;开关S2、S3并联后再与S1串联,此时只有当S1闭合,S2、S3至少闭合一个时,灯泡L才会发光从而表示手机解锁成功,故C不符合要求;开关S2、S3串联后再与S1并联,此时S1闭合或S2、S3同时闭合时,灯泡L才会发光从而表示手机解锁成功,故D不符合要求。故选B。
3.A　解析:若a与b,c与d连接,由于c与d的连接将灯泡L2短路,则只有L1发光,故A正确;若a与b,b与d 连接,由于b与d的连接电流不经过用电器,引起电源短路,故灯泡都不发光,故BD错误;若a与b,b与c连接,由于b与c的连接将灯泡L1短路,则只有L2发光,故C错误。故选A。
4.D　解析:教室内的灯是并联的,一盏灯熄灭,其他灯不受影响,若这盏灯短路,会导致保险丝烧断,其他灯也不亮,所以这盏灯开路;一串正常发光的彩灯,某一盏灯灯丝烧断,其他灯正常发光,不受影响,是并联的,故D正确,ABC错误。故选D。
5.S1　S2、S3
解析:若使电阻R1和R2串联,需要使电流从电源正极出发,依次经过R1和R2,由题图知只需要闭合开关S1;若使电阻R1和R2并联,需要使电流从电源正极出发,然后分流,电流分成两路经过R1和R2,由题图知需要闭合开关S2、S3。
6.如图所示:
解析:两个灯泡串联,连接电路时,从电源正极出发,依次连接第一个灯泡、第二个灯泡、开关,回电源负极。
7.如图所示:
解析:根据题意可知,只闭合S1时灯泡发光,只闭合S2时电动机转动,这说明灯泡与电动机是并联的,开关S1串联在灯泡支路控制灯泡,开关S2串联在电动机支路控制电动机。
8.(1)①电源　②不能
(2)①短路　②c　③如图所示:
解析:(1)①根据题意,闭合开关后灯泡会亮,说明电路中有电流,电路中有电流的必要条件之一是有电源,因此一定还有另外一个电路元件,它是电源,提供电能。②由题意知,当闭合开关时,两只小灯泡都亮了,断开开关,两灯泡又同时熄灭,如果是串联电路,可以实现,如果是并联电路,开关在干路上,也可以实现,因此不能判断两只小灯泡是串联还是并联。(2)①若直接闭合开关,电路中的电流从电池的正极出发,将不经过用电器,直接回到负极,将出现电源短路。②若要使电路成为串联电路,即电流从电源的正极流出,依次经过两个灯泡回到电源的负极,因此需要将c导线拆除。③电流从电池的正极出发,经过开关后,需要分流,一条支路经过灯泡L1、另外一条支路经过灯泡L2后,一起回到负极,故导线b连接错误,需要将导线b的一端从灯泡L1的右端接线柱改接到左端接线柱。
