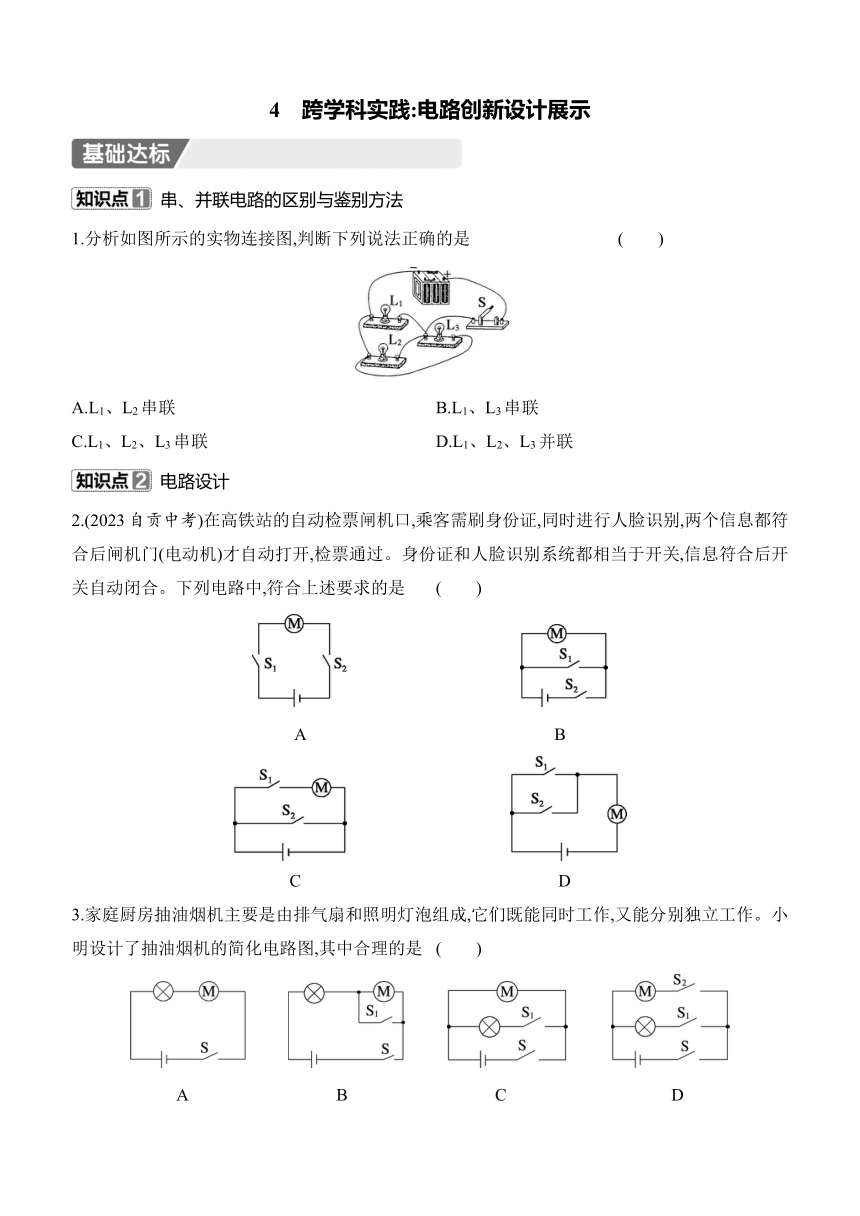

4　跨学科实践:电路创新设计展示
串、并联电路的区别与鉴别方法
1.分析如图所示的实物连接图,判断下列说法正确的是 (　　)
A.L1、L2串联 B.L1、L3串联
C.L1、L2、L3串联 D.L1、L2、L3并联
电路设计
2.(2023自贡中考)在高铁站的自动检票闸机口,乘客需刷身份证,同时进行人脸识别,两个信息都符合后闸机门(电动机)才自动打开,检票通过。身份证和人脸识别系统都相当于开关,信息符合后开关自动闭合。下列电路中,符合上述要求的是 (　　)
A　 B
C D
3.家庭厨房抽油烟机主要是由排气扇和照明灯泡组成,它们既能同时工作,又能分别独立工作。小明设计了抽油烟机的简化电路图,其中合理的是 (　　)
A　　 　B C　 　　D

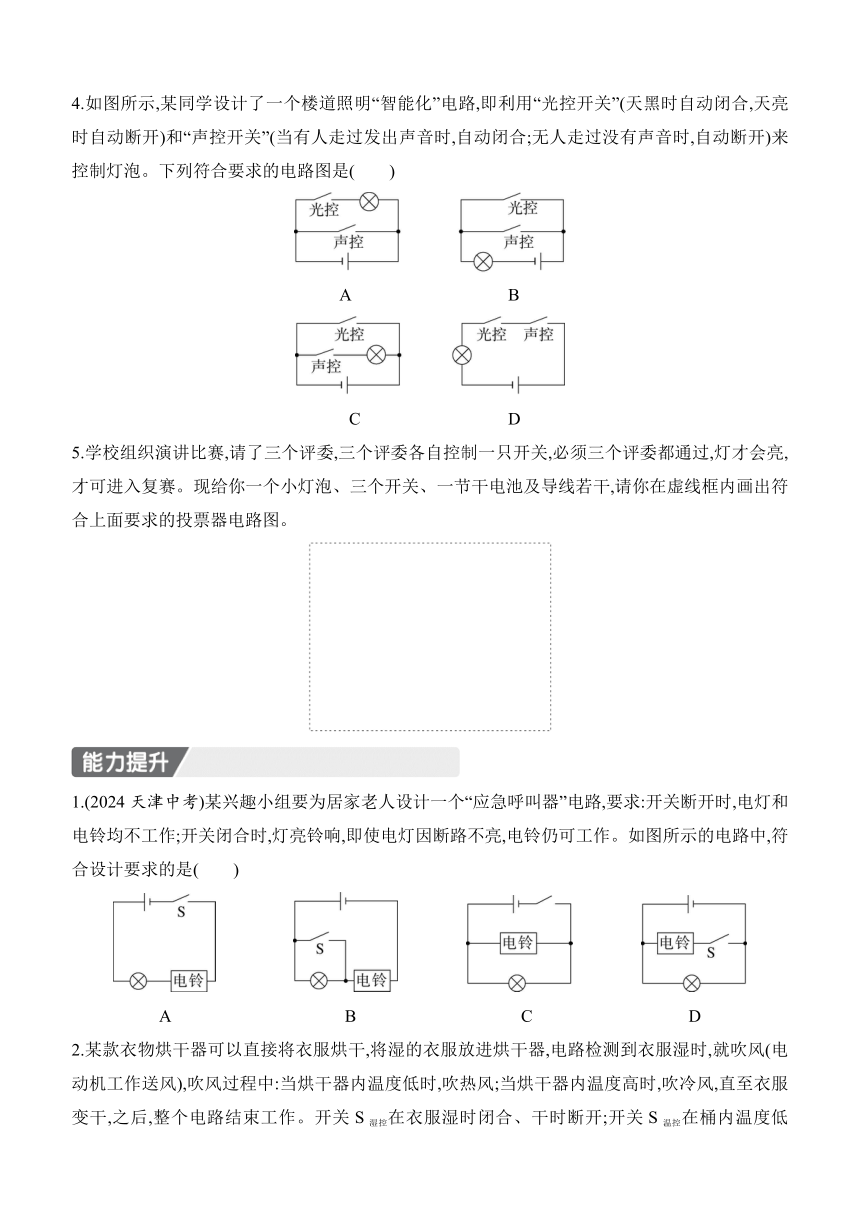

4.如图所示,某同学设计了一个楼道照明“智能化”电路,即利用“光控开关”(天黑时自动闭合,天亮时自动断开)和“声控开关”(当有人走过发出声音时,自动闭合;无人走过没有声音时,自动断开)来控制灯泡。下列符合要求的电路图是(　　)
　　 　　 A　　　　　　　　　B
　　　 　 C　　　　　　 　 D
5.学校组织演讲比赛,请了三个评委,三个评委各自控制一只开关,必须三个评委都通过,灯才会亮,才可进入复赛。现给你一个小灯泡、三个开关、一节干电池及导线若干,请你在虚线框内画出符合上面要求的投票器电路图。
1.(2024天津中考)某兴趣小组要为居家老人设计一个“应急呼叫器”电路,要求:开关断开时,电灯和电铃均不工作;开关闭合时,灯亮铃响,即使电灯因断路不亮,电铃仍可工作。如图所示的电路中,符合设计要求的是(　　)
A　　 　　B C　　　 　D

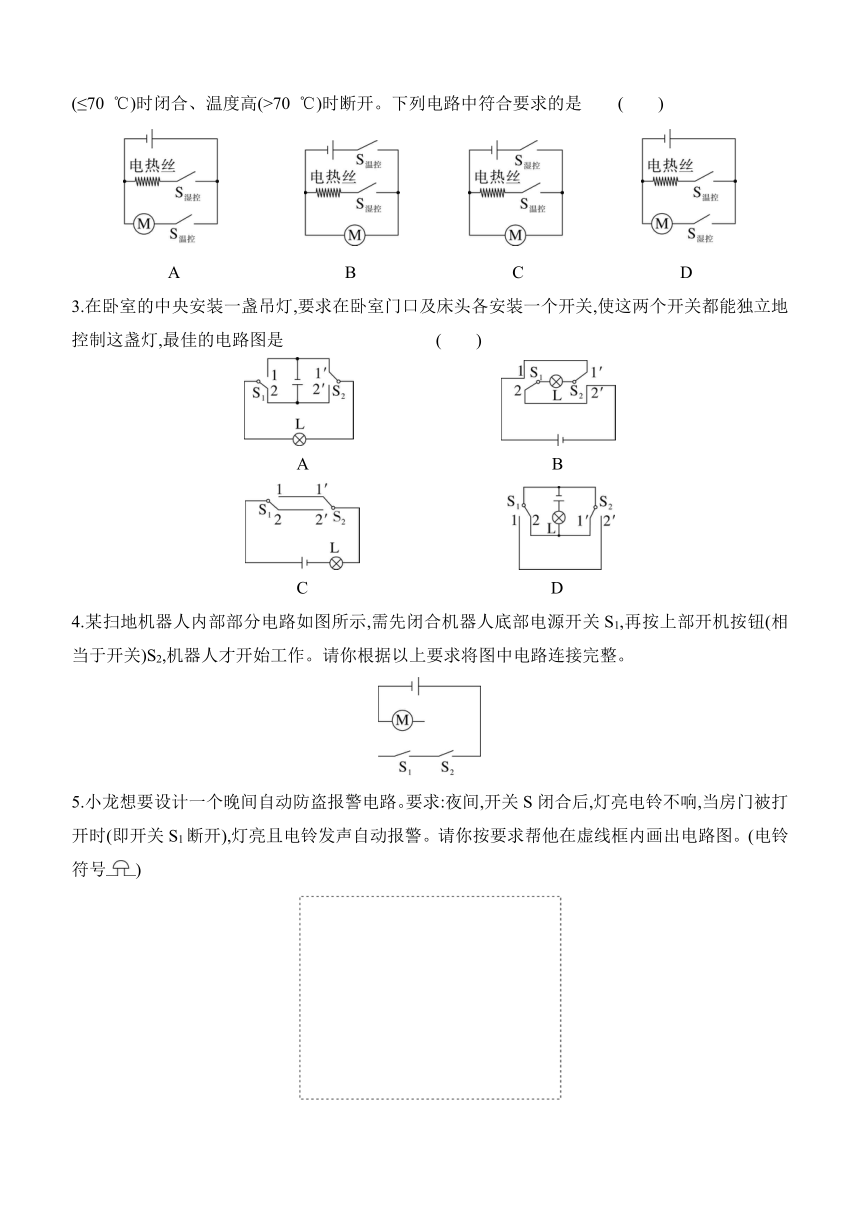

2.某款衣物烘干器可以直接将衣服烘干,将湿的衣服放进烘干器,电路检测到衣服湿时,就吹风(电动机工作送风),吹风过程中:当烘干器内温度低时,吹热风;当烘干器内温度高时,吹冷风,直至衣服变干,之后,整个电路结束工作。开关S湿控在衣服湿时闭合、干时断开;开关S温控在桶内温度低(≤70 ℃)时闭合、温度高(>70 ℃)时断开。下列电路中符合要求的是 (　　)
A　　 　　B C　　 　　D
3.在卧室的中央安装一盏吊灯,要求在卧室门口及床头各安装一个开关,使这两个开关都能独立地控制这盏灯,最佳的电路图是 (　　)
A　　　 　B
C　　　 　D
4.某扫地机器人内部部分电路如图所示,需先闭合机器人底部电源开关S1,再按上部开机按钮(相当于开关)S2,机器人才开始工作。请你根据以上要求将图中电路连接完整。
5.小龙想要设计一个晚间自动防盗报警电路。要求:夜间,开关S闭合后,灯亮电铃不响,当房门被打开时(即开关S1断开),灯亮且电铃发声自动报警。请你按要求帮他在虚线框内画出电路图。(电铃符号)
6.(科学思维)有一个电路盒,面板上有灯泡L1、L2各一只,两个开关S1、S2,在不打开盒子的情况下,小红同学想探究盒内的电路结构。为此,小红做了如下实验:根据实验情况,请你在虚线框内画出盒内电路的电路图,并在图中标明L1、L2、S1和S2。
只闭合开关 S1 S2 S1和S2
灯泡的发光情况 L1 亮 不亮 亮
L2 不亮 不亮 亮
【详解答案】
基础达标
1.D　2.A　3.D　4.D
5.如图所示:
能力提升
1.C　解析:开关断开时,电灯和电铃均不工作,说明开关控制所有用电器;开关闭合时,灯亮铃响,即使电灯因断路不亮,电铃仍可工作,说明电灯和电铃并联,工作互不影响,开关在干路上。故选C。
2.C　解析:当烘干器内温度低时,吹热风;当烘干器内温度高时,吹冷风,直到衣服变干,据此可知电动机和电热丝并联,开关S湿控在衣服湿时闭合、干时断开;开关S温控在桶内温度低(≤70 ℃)时闭合,温度高(>70 ℃)时断开,所以S温控要控制电热丝,为安全起见,S湿控要在干路上,控制整个电路,故C符合题意,ABD不符合题意。故选C。
3.C　解析:图A中,S1和S2均为单刀双掷开关,由图可知,S1与1连接时,灯泡不发光,S1与2连接时电路为通路,灯泡发光;S2与1'连接时灯泡发光,S2与2'连接时灯泡不发光;任意一个开关都可以开灯、关灯;图B中,S1和S2均为单刀双掷开关,由图知,S1与1连接时,灯泡不发光,S1与2连接时灯泡发光;S2与1'连接时灯泡发光,S2与2'连接时灯泡不发光;任意一个开关都可以开灯、关灯;图C中,S1和S2均为单刀双掷开关,由图知,S1与1连接时,灯泡发光,S1与2连接时灯泡不发光;S2与1'连接时灯泡不发光,S2与2'连接时灯发光;任意一个开关都可以开灯、关灯;图D中,S1和S2均为单刀双掷开关,由图知,S1与1连接时,灯泡发光,S1与2连接时灯泡仍然发光;此时不能让灯泡熄灭;S2与1'连接时灯泡发光,S2与2'连接时灯泡仍然发光;此时不能让灯泡熄灭;所以任意一个开关不可以单独开灯、关灯。比较ABC的电路图中的导线分布可知;C图导线最少,简单明了,C图最佳。故选C。
4.如图所示:
解析:工作时需要先闭合机器人底部的一个电源开关S1,然后再按上面的开机按钮(相当于开关)S2,机器人才开始工作,这说明两个开关相互影响,要同时闭合才能使机器人工作,所以两个开关是串联的,然后与电动机串联在电路中。
5.如图所示:
解析:夜间,房门关闭(即开关S1闭合),开关S闭合后,灯亮电铃不响,当房门被打开时(即开关S1断开),灯亮且电铃发声,说明开关S1闭合时电铃被短路,电路为灯泡的简单电路;开关S1断开时,灯泡和电铃串联在电路中。
6.如图所示:
解析:由实验现象可知,①两灯的亮暗互不影响,两灯是并联;②S1闭合、S2断开时,L1亮,L2不亮,说明S2只控制L2;③S1断开、S2闭合时,L1和L2都不亮,说明S1能控制两个灯,是干路开关。根据以上分析画出电路图。
