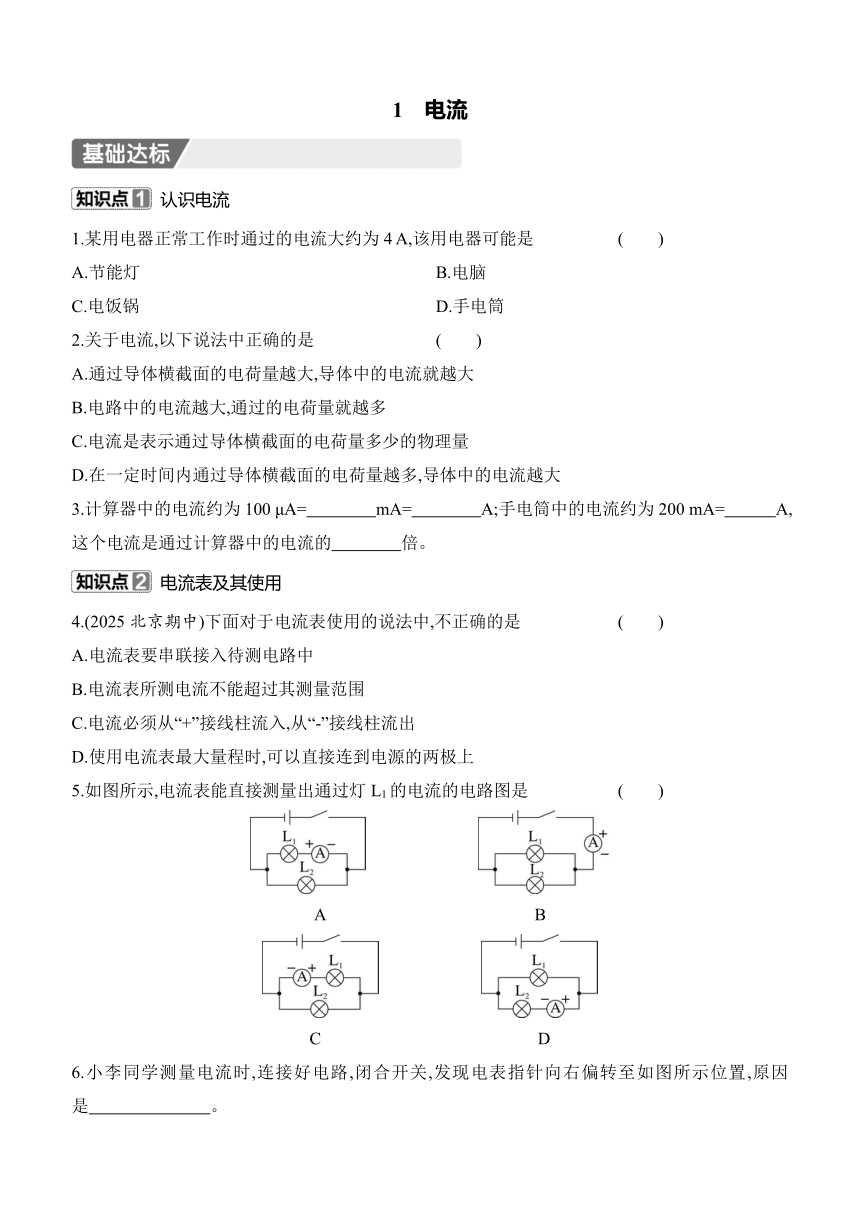

1　电流
认识电流
1.某用电器正常工作时通过的电流大约为4 A,该用电器可能是 (　　)
A.节能灯 B.电脑
C.电饭锅 D.手电筒
2.关于电流,以下说法中正确的是 (　　)
A.通过导体横截面的电荷量越大,导体中的电流就越大
B.电路中的电流越大,通过的电荷量就越多
C.电流是表示通过导体横截面的电荷量多少的物理量
D.在一定时间内通过导体横截面的电荷量越多,导体中的电流越大
3.计算器中的电流约为100 μA=　　　　mA=　　　　A;手电筒中的电流约为200 mA=　　 A,这个电流是通过计算器中的电流的　　　　倍。
电流表及其使用
4.(2025北京期中)下面对于电流表使用的说法中,不正确的是 (　　)
A.电流表要串联接入待测电路中
B.电流表所测电流不能超过其测量范围
C.电流必须从“+”接线柱流入,从“-”接线柱流出
D.使用电流表最大量程时,可以直接连到电源的两极上
5.如图所示,电流表能直接测量出通过灯L1的电流的电路图是 (　　)
A　　 　　B
C　　 　　D
6.小李同学测量电流时,连接好电路,闭合开关,发现电表指针向右偏转至如图所示位置,原因是　　　　　　　。

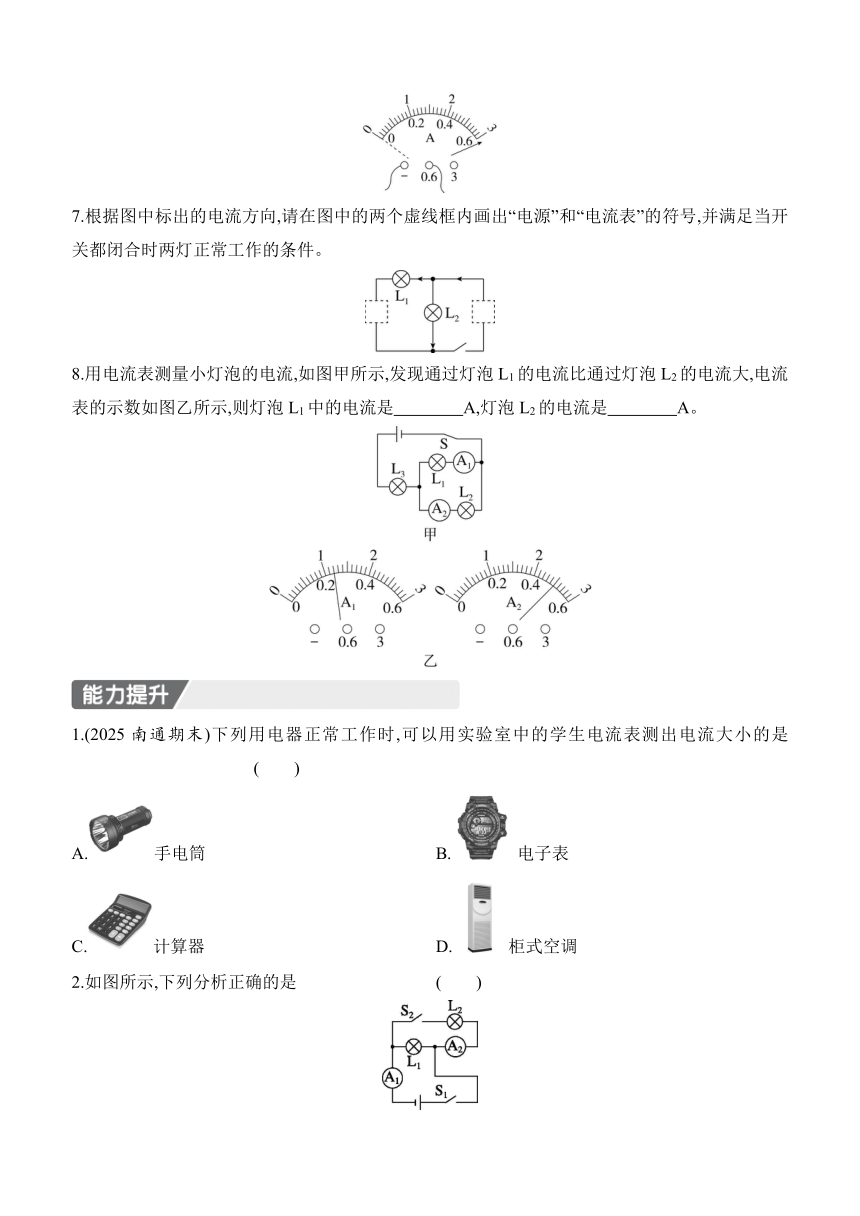

7.根据图中标出的电流方向,请在图中的两个虚线框内画出“电源”和“电流表”的符号,并满足当开关都闭合时两灯正常工作的条件。
8.用电流表测量小灯泡的电流,如图甲所示,发现通过灯泡L1的电流比通过灯泡L2的电流大,电流表的示数如图乙所示,则灯泡L1中的电流是　　　　A,灯泡L2的电流是　　　　A。
1.(2025南通期末)下列用电器正常工作时,可以用实验室中的学生电流表测出电流大小的是 (　　)
A.手电筒 B.电子表
C.计算器 D.柜式空调
2.如图所示,下列分析正确的是 (　　)
A.只闭合S1时,L2发光,L1不发光,A2测通过L2的电流
B.只闭合S1时,L1发光,L2不发光,A1测通过L1的电流
C.闭合S1、S2时,L1、L2并联,A1测通过L2的电流
D.闭合S1、S2时,L1、L2串联,A1、A2示数相等

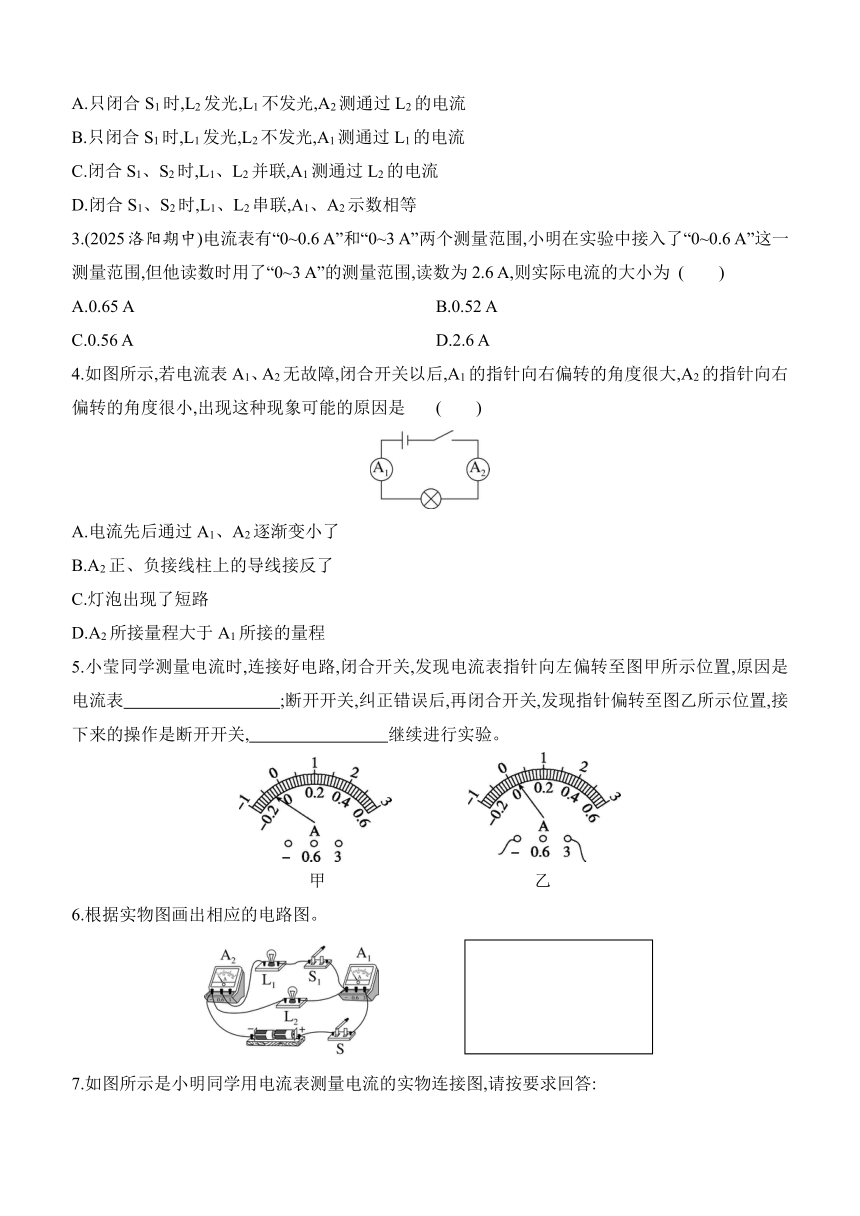

3.(2025洛阳期中)电流表有“0~0.6 A”和“0~3 A”两个测量范围,小明在实验中接入了“0~0.6 A”这一测量范围,但他读数时用了“0~3 A”的测量范围,读数为2.6 A,则实际电流的大小为 (　　)
A.0.65 A B.0.52 A
C.0.56 A D.2.6 A
4.如图所示,若电流表A1、A2无故障,闭合开关以后,A1的指针向右偏转的角度很大,A2的指针向右偏转的角度很小,出现这种现象可能的原因是 (　　)
A.电流先后通过A1、A2逐渐变小了
B.A2正、负接线柱上的导线接反了
C.灯泡出现了短路
D.A2所接量程大于A1所接的量程
5.小莹同学测量电流时,连接好电路,闭合开关,发现电流表指针向左偏转至图甲所示位置,原因是电流表　　　　　　　　　;断开开关,纠正错误后,再闭合开关,发现指针偏转至图乙所示位置,接下来的操作是断开开关,　　　　　　　　继续进行实验。
甲 　乙
6.根据实物图画出相应的电路图。
7.如图所示是小明同学用电流表测量电流的实物连接图,请按要求回答:
(1)图中电流表测量的是通过灯泡　　　　的电流。
(2)如果要用电流表测通过L1和L2的总电流,且只允许移动一根导线,应将导线　　　　(选填“a”“b”或“c”)的右端接在电流表的“-”接线柱上。
(3)如果只将导线b的左端改接在a左端所在的接线柱上,其他接线不变。闭合开关后,则会出现的现象是　　　　　　　　　　　　　　　　　　　　　　　　　　　　　。
8.(科学思维)小华练习使用电流表测量电流时,连接了如图所示的电路,请帮他分析这个电路存在的问题。
(1)请你指出小华连接电路的错误。
(2)小华连接电路中的错误会产生什么样的现象
【详解答案】
1　电流
基础达标
1.C　2.D　3.10-1　10-4　0.2　2 000
4.D　5.C　6.所选量程太小
7.如图所示:
8.1.2　0.5
能力提升
1.A　解析:A.手电筒正常工作时的电流约为0.2 A,可以用实验室中的学生电流表测出其电流的大小,故A符合题意;B.电子表正常工作时的电流大约为1.8 μA,合1.8×10-6 A,不可以用实验室中的学生电流表测出其电流的大小,故B不符合题意;C.计算器正常工作时的电流约100 μA,合0.000 1 A,不可以用实验室中的学生电流表测出其电流的大小,故C不符合题意;D.柜式空调正常工作时的电流约为5 A,不可以用实验室中的学生电流表测出其电流的大小,故D不符合题意。故选A。
2.B　解析:AB.只闭合S1时,电路为L1的简单电路,则L1发光,L2不发光,电流表A1与L1串联,则A1测通过L1的电流,故A错误,B正确;CD.闭合S1、S2时,则L1、L2并联,电流表A1在干路上,则A1测干路的电流,电流表A2与L2串联,则A2测通过L2的电流,故CD错误。故选B。
3.B　解析:电流表0~3 A测量范围是0~0.6 A测量范围的5倍,所以,指针指在同一位置时,按照大测量范围读出的值是按照小测量范围读出的值的5倍,则实际电流的大小为I==0.52 A,故B符合题意,ACD不符合题意。故选B。
4.D　解析:A.闭合开关,两电流表测量同一电路的电流,示数应相等,故A不符合题意;B.闭合开关后,电流表没出现反向偏转,都能正常工作,接线柱接线正确,没有接反,故B不符合题意;C.若灯泡出现了短路,则电路中电流较大,串联电路中电流相等,因此电流表指针偏转角度相同,且此时可能会烧坏电流表,故C不符合题意;D.闭合开关,A1偏转角度很大,A2偏转角度很小,测同一电路电流的电流表示数应相同,出现不同偏转角度是两电流表选择的量程不同,且A2量程比A1的大,故D符合题意。故选D。
5.正、负接线柱接反了　换接0~0.6 A的测量范围
解析:连接好电路,闭合开关,发现电流表指针向左偏转至图甲所示位置,说明电流表正、负接线柱接反;断开开关,纠正错误后,再闭合开关,发现指针偏至图乙所示位置,指针偏转角度太小,说明所选的量程太大,接下来的操作是断开开关,换接0~0.6 A的测量范围,继续进行实验。
6.如图所示:
7.(1)L1　(2)b　(3)L1发光、L2不发光,电流表无示数
解析:(1)图中电流表和灯泡L1在同一条支路上,因此测量的是灯泡L1的电流。(2)如果要用电流表测通过L1和L2的总电流,电流表应该在干路上,即电流流过电流表以后再分线,因此应将导线b的右端接在电流表的“-”接线柱上。(3)如果只将导线b的左端改接在a左端所在的接线柱上,其他接线不变。电流表会被短路,L2断路,L1通路,所以L1发光、L2不发光,电流表无示数。
8.(1)小华连接电路的错误是电流表与L2并联且正、负接线柱反接。
(2)L2不发光,L1发光,且电流表上的指针会反向偏转。
解析:(1)从电路图可以看出,电流表与L2并联且正、负接线柱反接,电流表应串联在电路中,电流从正接线柱流入,负接线柱流出。(2)因为电流表相当于一根导线,所以此时L2被电流表短路,不会发光,L1会发光,且电流表上的指针会反向偏转。
