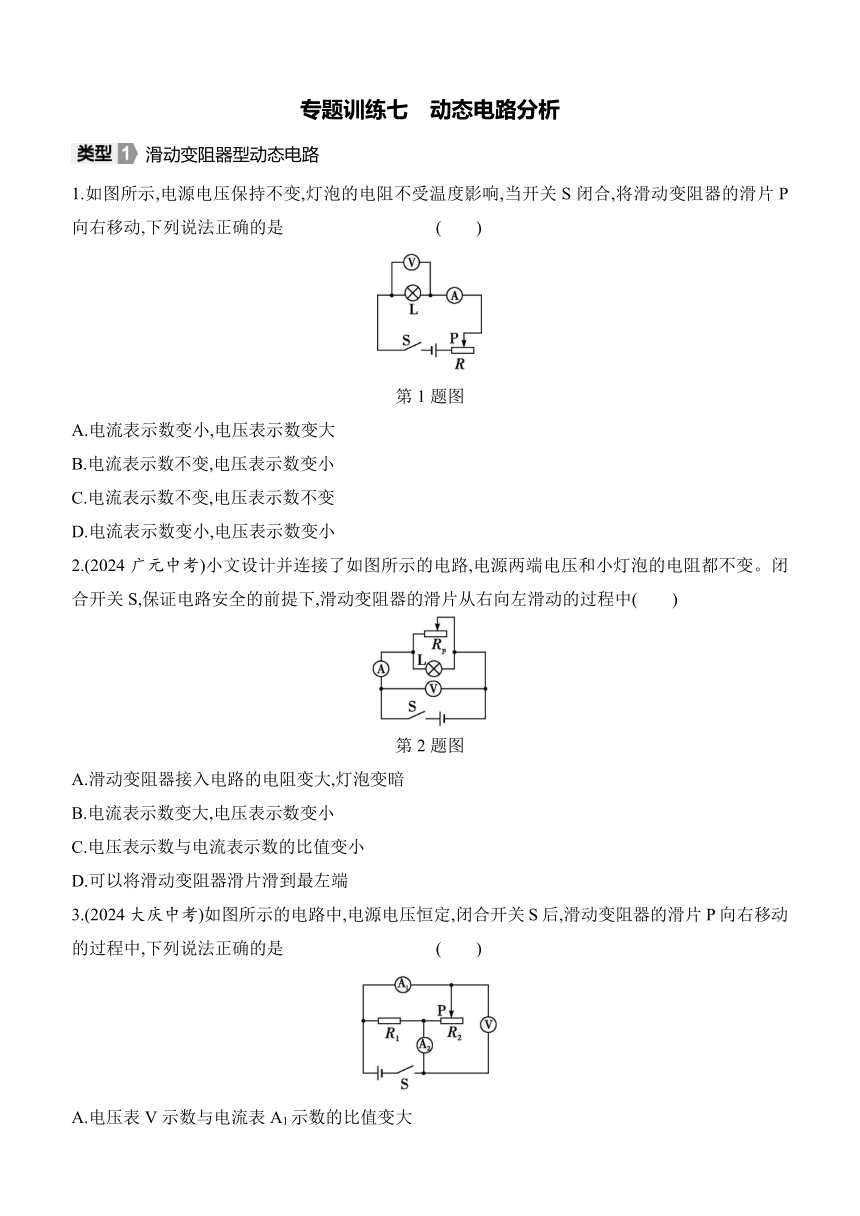

专题训练七　动态电路分析
滑动变阻器型动态电路
1.如图所示,电源电压保持不变,灯泡的电阻不受温度影响,当开关S闭合,将滑动变阻器的滑片P向右移动,下列说法正确的是 (　　)
第1题图
A.电流表示数变小,电压表示数变大
B.电流表示数不变,电压表示数变小
C.电流表示数不变,电压表示数不变
D.电流表示数变小,电压表示数变小
2.(2024广元中考)小文设计并连接了如图所示的电路,电源两端电压和小灯泡的电阻都不变。闭合开关S,保证电路安全的前提下,滑动变阻器的滑片从右向左滑动的过程中(　　)
第2题图
A.滑动变阻器接入电路的电阻变大,灯泡变暗
B.电流表示数变大,电压表示数变小
C.电压表示数与电流表示数的比值变小
D.可以将滑动变阻器滑片滑到最左端
3.(2024大庆中考)如图所示的电路中,电源电压恒定,闭合开关S后,滑动变阻器的滑片P向右移动的过程中,下列说法正确的是 (　　)
A.电压表V示数与电流表A1示数的比值变大
B.电流表A2示数与电流表A1示数的差值变大
C.电流表A2示数变小,电压表V示数变大
D.电压表V示数与电流表A2示数的比值变小
4.(2024安徽中考)如图所示的电路中,电源两端电压保持不变,R为定值电阻。闭合开关,在保证电路元件安全的前提下,将滑动变阻器的滑片由B端滑到A端,电压表V1、电压表V2、电流表A示数变化量的绝对值分别为ΔU1、ΔU2、ΔI。则 (　　)
第4题图
A.电流表A的示数变大,电压表V2的示数变大
B.电流表A的示数变小,电压表V1的示数变小
C.ΔU1与ΔI的比值大于R的阻值
D.ΔU2与ΔI的比值等于R的阻值
开关型动态电路
5.(2024重庆中考)如图所示电路,电源电压保持不变,L1和L2是两个相同的小灯泡。先闭合开关S1,记录两电表示数;再闭合开关S2,电流表和电压表的示数变化情况是(　　)
第5题图
A.电流表示数减小,电压表示数减小 B.电流表示数增大,电压表示数减小
C.电流表示数增大,电压表示数不变 D.电流表示数不变,电压表示数不变

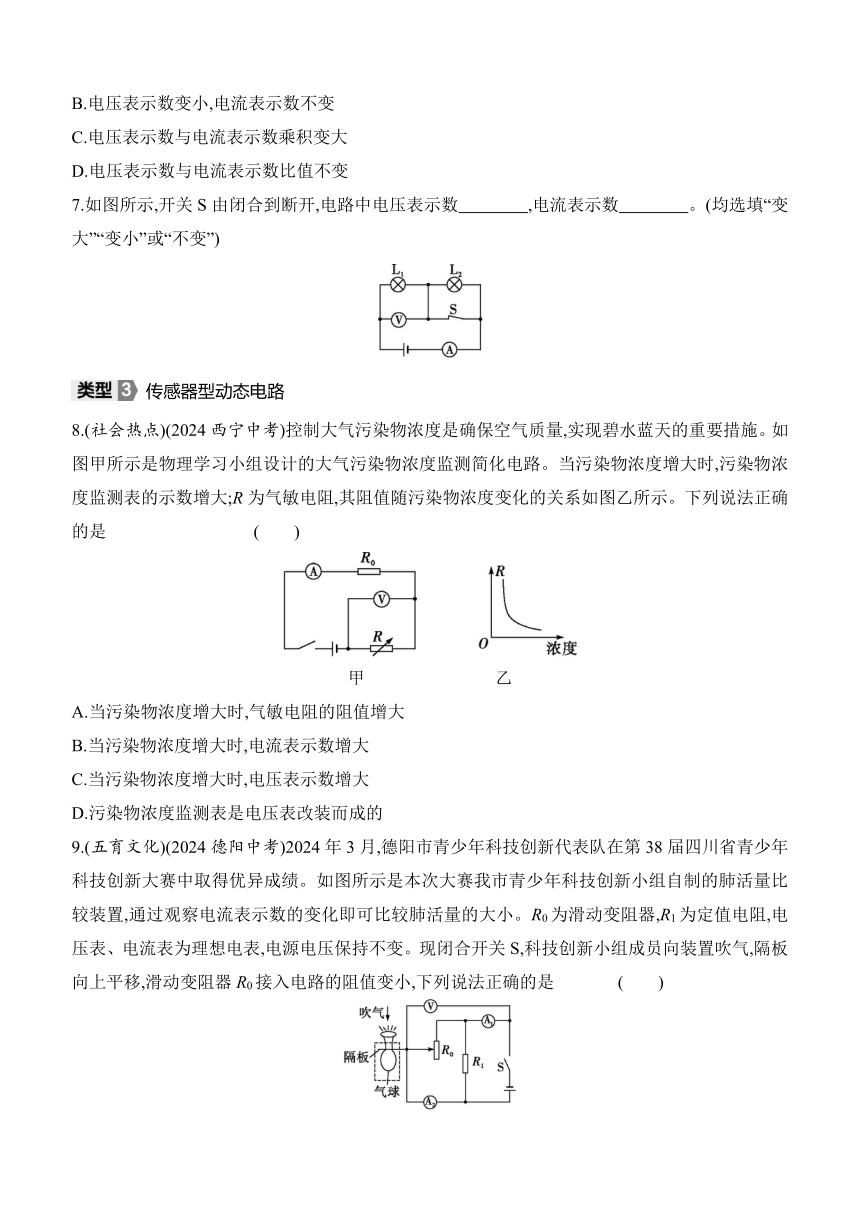

6.如图所示,电源电压恒定,先只闭合开关S1,两电表均有示数;再断开S1,同时闭合S2和S3,此过程中(　　)
A.电压表示数变大,电流表示数变小
B.电压表示数变小,电流表示数不变
C.电压表示数与电流表示数乘积变大
D.电压表示数与电流表示数比值不变
7.如图所示,开关S由闭合到断开,电路中电压表示数　　　　,电流表示数　　　　。(均选填“变大”“变小”或“不变”)
传感器型动态电路
8.(社会热点)(2024西宁中考)控制大气污染物浓度是确保空气质量,实现碧水蓝天的重要措施。如图甲所示是物理学习小组设计的大气污染物浓度监测简化电路。当污染物浓度增大时,污染物浓度监测表的示数增大;R为气敏电阻,其阻值随污染物浓度变化的关系如图乙所示。下列说法正确的是 (　　)
甲 乙
A.当污染物浓度增大时,气敏电阻的阻值增大
B.当污染物浓度增大时,电流表示数增大
C.当污染物浓度增大时,电压表示数增大
D.污染物浓度监测表是电压表改装而成的
9.(五育文化)(2024德阳中考)2024年3月,德阳市青少年科技创新代表队在第38届四川省青少年科技创新大赛中取得优异成绩。如图所示是本次大赛我市青少年科技创新小组自制的肺活量比较装置,通过观察电流表示数的变化即可比较肺活量的大小。R0为滑动变阻器,R1为定值电阻,电压表、电流表为理想电表,电源电压保持不变。现闭合开关S,科技创新小组成员向装置吹气,隔板向上平移,滑动变阻器R0接入电路的阻值变小,下列说法正确的是 (　　)
A.电压表的示数不变,电流表A1的示数变小
B.电压表的示数不变,电流表A2的示数变小
C.电压表的示数变小,电流表A1的示数变大
D.电流表A1的示数变大,电流表A2的示数变大
综合提升
10.如图所示电路图,改变各开关连接情况时,下列分析正确的是 (　　)
第10题图
A.当S2闭合,S1、S3断开时,电压表V与V1示数相等
B.当S2闭合,S1、S3断开时,电流表A的示数大于A1的示数
C.当S2断开,S1、S3闭合时,电流表A与A1的示数相等
D.当S2断开,S1、S3闭合时,电压表V与V1示数相等
11.(2025石家庄期中)如图所示,电源电压不变,R2为定值电阻,R1为滑动变阻器,灯泡的电阻不随温度的变化而变化;只闭合S1,随着滑片的移动,a、b两电表(一个电流表和一个电压表)的示数均有变化。则以下说法正确的是 (　　)
第11题图
A.电表a是电压表,电表b是电流表
B.只闭合S2,滑片向右移,灯泡变暗,电压表与电流表示数之比变小
C.将滑片置于R1的最右端,依次逐个闭合S2、S3、S1,电流表示数逐次变大
D.只闭合S1,将滑片向右移,电压表与电流表示数变化量之比变大
【详解答案】
1.D　解析:由电路图可知,L与R串联,电压表测L两端的电压,电流表测电路中的电流,当开关S闭合,滑动变阻器的滑片P向右移动时,滑动变阻器接入电路中的电阻变大,电路中的总电阻变大,由I=可知,电路中的电流变小,即电流表的示数变小;由U=IR可知,L两端的电压变小,即电压表的示数变小,故D正确,A、B、C错误。
2.C　解析:根据电路图知,灯泡和滑动变阻器并联,电压表测量电源电压,电流表测量干路电流;滑动变阻器的滑片从右向左滑动的过程中,根据并联电路各支路独立工作、互不影响,则通过灯泡的电流不变,灯泡亮度不变,而滑动变阻器连入电路的电阻减小,根据电源电压不变,则通过滑动变阻器的电流变大,干路中的电流变大,电流表示数变大,而电压表示数不变,电压表与电流表的示数之比变小,故A、B错误,C正确;将滑动变阻器滑片滑到最左端相当于导线,电源被短路,会烧坏电流表和电源,因而不能滑动到最左端,故D错误。
3.A　解析:由题图可知,闭合开关S后,定值电阻R1和滑动变阻器R2并联,电流表A1测量通过R2的电流,电流表A2测量干路中的电流,电压表测量电源电压,故滑动变阻器的滑片P向右移动时,电压表V示数不变;滑动变阻器的滑片P向右移动时,R2接入电路的阻值变大,因为并联电路各支路两端的电压相等,等于电源电压,所以由I=可知,通过R2的电流变小,即电流表A1的示数变小,则电压表V示数与电流表A1示数的比值变大,故A正确;因为并联电路各支路独立工作、互不影响,所以滑动变阻器的滑片P向右移动时,通过R1的电流不变,因为并联电路干路中的电流等于各支路中的电流之和,所以电流表A2示数与电流表A1示数的差即为通过R1的电流,则该差值不变,故B错误;因为并联电路干路中的电流等于各支路中的电流之和,所以干路中的电流变小,即电流表A2示数变小,电压表V示数不变,则电压表V示数与电流表A2示数的比值变大,故C、D错误。
4.D　解析:由电路图可知,定值电阻R与滑动变阻器串联,电压表V1测R两端的电压,电压表V2测滑动变阻器两端的电压,电流表A测电路中的电流。闭合开关,将滑片由B端向A端滑动一段距离后,滑动变阻器连入电路中的电阻变小,电路总电阻变小,由欧姆定律I=可知,总电流变大,即电流表示数变大;根据U=IR可知,R两端的电压变大,由串联电路电压的规律可知,滑动变阻器两端电压变小,即电压表V1示数变大,电压表V2示数变小,故A、B错误;因串联电路中总电压等于各分电压之和,所以两电压表示数变化量的绝对值相等,即ΔU1=ΔU2,所以ΔU1与ΔI的比值、ΔU2与ΔI的比值都等于R的阻值,故C错误,D正确。
5.C　解析:由题图可知,闭合开关S1时,电路为灯泡L2的简单电路,电流表测量通过L2的电流,电压表测量电源电压;再闭合开关S2,电路为灯泡L1和L2的并联电路,电流表测量干路的电流,电压表测量电源电压,故电压表示数不变;由于并联电路各支路独立工作、互不影响,所以通过L2的电流不变,由于并联电路干路中的电流等于各支路电流之和,因此电流表的示数增大,故C正确,A、B、D错误。
6.C　解析:由电路图可知,只闭合开关S1时,两电阻串联,电压表测电源的电压,电流表测电路中的电流;再断开S1,同时闭合S2和S3,R1、R2并联,电压表测电源的电压,电流表测通过R1的电流;由于电源电压不变,所以电压表示数不变;两电阻串联时,总电阻大于R1的阻值,根据I=可知,并联时通过R1的电流变大,即电流表示数变大;则电压表示数与电流表示数乘积变大,电压表示数与电流表示数比值变小,综上可知,故C正确,A、B、D错误。
7.变小　变小　解析:开关S闭合时,电路为灯泡L1的简单电路,电压表测电源的电压,电流表测电路中的电流;当开关S断开时,灯泡L1和L2串联,电压表测灯泡L1两端的电压,电流表测电路中的电流;因串联电路中总电阻等于各分电阻之和,所以,电路中的总电阻变大,由I=可知,电路中的电流变小,即电流表的示数变小,由U=IR可知,灯泡L1两端的电压变小,即电压表的示数变小。
8.B　解析:由图甲可知,电阻R0与气敏电阻R串联,电流表测串联电路的电流,电压表测气敏电阻两端的电压;由图乙可知,当污染物浓度增大时,气敏电阻的阻值减小,故A错误;当污染物浓度增大时,气敏电阻的阻值减小,电路的总电阻减小,电源电压不变,由欧姆定律可知,电路中的电流变大,则电流表示数增大,故B正确;当污染物浓度增大时,气敏电阻的阻值减小,电源电压不变,则电路电流增大,电阻R0两端的电压增大,由串联电路电压的关系可知,气敏电阻两端的电压减小即电压表示数减小,故C错误;由于当污染物浓度增大时,污染物浓度监测表的示数增大,由以上分析可知,污染物浓度监测表是电流表改装而成的,故D错误。
9.D　解析:由题图知,闭合开关S,滑动变阻器R0与定值电阻R1并联,电压表测量电源电压,电流表A1测量干路中的电流,电流表A2测量R0支路中的电流。科技创新小组成员向装置吹气,隔板向上平移,滑动变阻器R0接入电路的阻值变小,由于电源电压保持不变,所以电压表的示数不变;并联电路各支路两端的电压相等,且等于电源电压,由欧姆定律可知,R0支路中的电流变大,即电流表A2的示数变大;根据欧姆定律可知,R1支路中的电流不变,因为并联电路干路中的电流等于各支路中的电流之和,所以干路中的电流变大,即电流表A1的示数变大。综上可知,故D正确,A、B、C错误。
10.D　解析:当S2闭合,S1、S3断开时,R1与R2串联,电压表V测电源两端的电压,电压表V1测R1两端的电压,电流表A、A1均测电路中的电流,因串联电路中总电压等于各分电压之和,所以,电压表V的示数大于电压表V1的示数,故A错误;因串联电路中的电流处处相等,所以,电流表A的示数等于A1的示数,故B错误;当S2断开,S1、S3闭合时,R1与R2并联,电流表A测干路电流,电流表A1测R2支路的电流,电压表V测电源两端的电压,电压表V1测R1两端的电压,因并联电路中干路电流等于各支路电流之和,所以,电流表A的示数大于电流表A1的示数,故C错误;因并联电路中各支路两端的电压相等,所以,电压表V与V1示数相等,故D正确。
11.C　解析:由题知,只闭合S1,随着滑片的移动,a、b两电表(一个电流表和一个电压表)的示数均有变化;只闭合S1时,电路中的电阻元件只有R1、R2,随着滑片的移动,若b为电流表时,则电流表将滑动变阻器和a表短路,滑片移动时a、b表的示数都不变,与题意不符,所以,b电表应该是电压表,a电表只能是电流表,才符合题意,故A错误;只闭合S2,R1与灯泡L串联,电压表测量滑动变阻器两端的电压,电流表测量电路的电流,滑片向右移时,滑动变阻器连入电路的电阻增大,总电阻增大,根据I=知,电路的电流减小,灯泡变暗;根据R=知,电压表与电流表示数之比为滑动变阻器连入电路的电阻,滑片右移,滑动变阻器连入电路的电阻增大,则电压表与电流表示数之比变大,故B错误;滑片置于R1的最右端,只闭合S2时,灯泡L与滑动变阻器串联,再闭合S3时,将滑动变阻器短路,电路只有灯泡L工作,再闭合S1时,电阻R2与灯泡并联,根据串联电路的总电阻大于任何一个分电阻以及并联电路总电阻小于任何一个分电阻可知,依次逐个闭合S2、S3、S1,电路的总电阻逐渐减小,根据I=知,电流表示数逐次变大,故C正确;只闭合S1时,R1和R2串联,电压表V测R1两端的电压,电流表测电路中的电流,滑动变阻器的滑片向右移动时,滑动变阻器连入电路中的电阻变大,电源电压不变,由串联电路的电压和电流特点可知,ΔU1=ΔU2,ΔI1=ΔI2,由欧姆定律知,==R2,且R2的阻值不变,所以只闭合S1,将滑片P向右移,两电表的示数变化量之比不变,故D错误。
