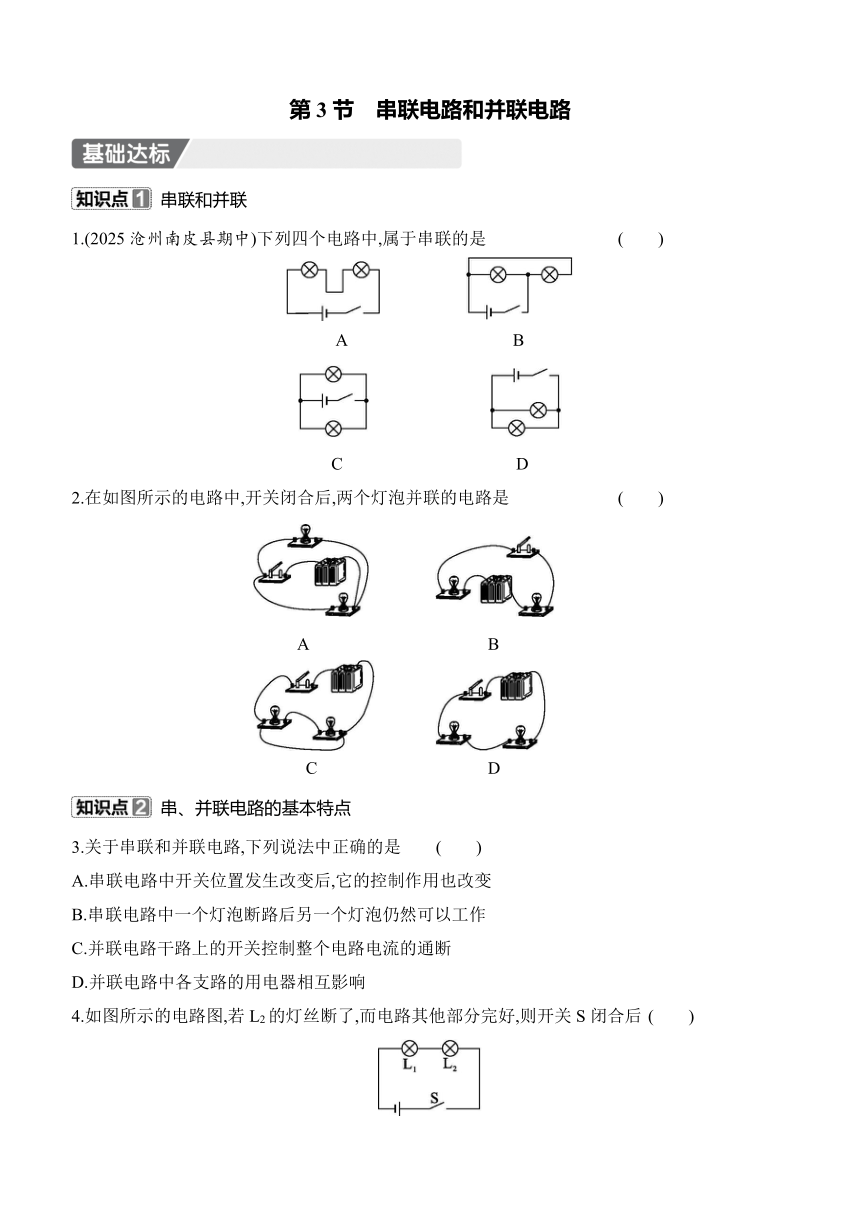

第3节　串联电路和并联电路
串联和并联
1.(2025沧州南皮县期中)下列四个电路中,属于串联的是 (　　)
A　　 B
C　　 　　D
2.在如图所示的电路中,开关闭合后,两个灯泡并联的电路是 (　　)
A　　　 B
C　　　 D
串、并联电路的基本特点
3.关于串联和并联电路,下列说法中正确的是 (　　)
A.串联电路中开关位置发生改变后,它的控制作用也改变
B.串联电路中一个灯泡断路后另一个灯泡仍然可以工作
C.并联电路干路上的开关控制整个电路电流的通断
D.并联电路中各支路的用电器相互影响
4.如图所示的电路图,若L2的灯丝断了,而电路其他部分完好,则开关S闭合后 (　　)
A.L1发光,L2不发光
B.L1不发光,L2发光
C.L1和L2都发光
D.L1和L2都不发光
连接串联电路和并联电路
5.请根据实物图在虚线框内画出对应的电路图。
6.如图所示,根据电路图连接实物电路。
甲 乙
生活中的电路
7.(物理学与日常生活)如图所示,2024年春节期间,莆田兴化府历史文化街区人头涌动,灯火璀璨。已知街灯互不影响,则下列关于街灯的连接方式说法正确的是 (　　)
A.一定是串联
B.一定是并联
C.可能是串联
D.无法确定
8.下列说法正确的是 (　　)
A.节日装饰用的“满天星”小彩灯,一个坏了,全都不亮,它们是并联的
B.马路边的路灯,同时亮同时灭,它们是并联的
C.家庭电路中并不是所有用电器是并联的
D.教室内一个开关可同时控制两盏灯,这两盏灯是串联的

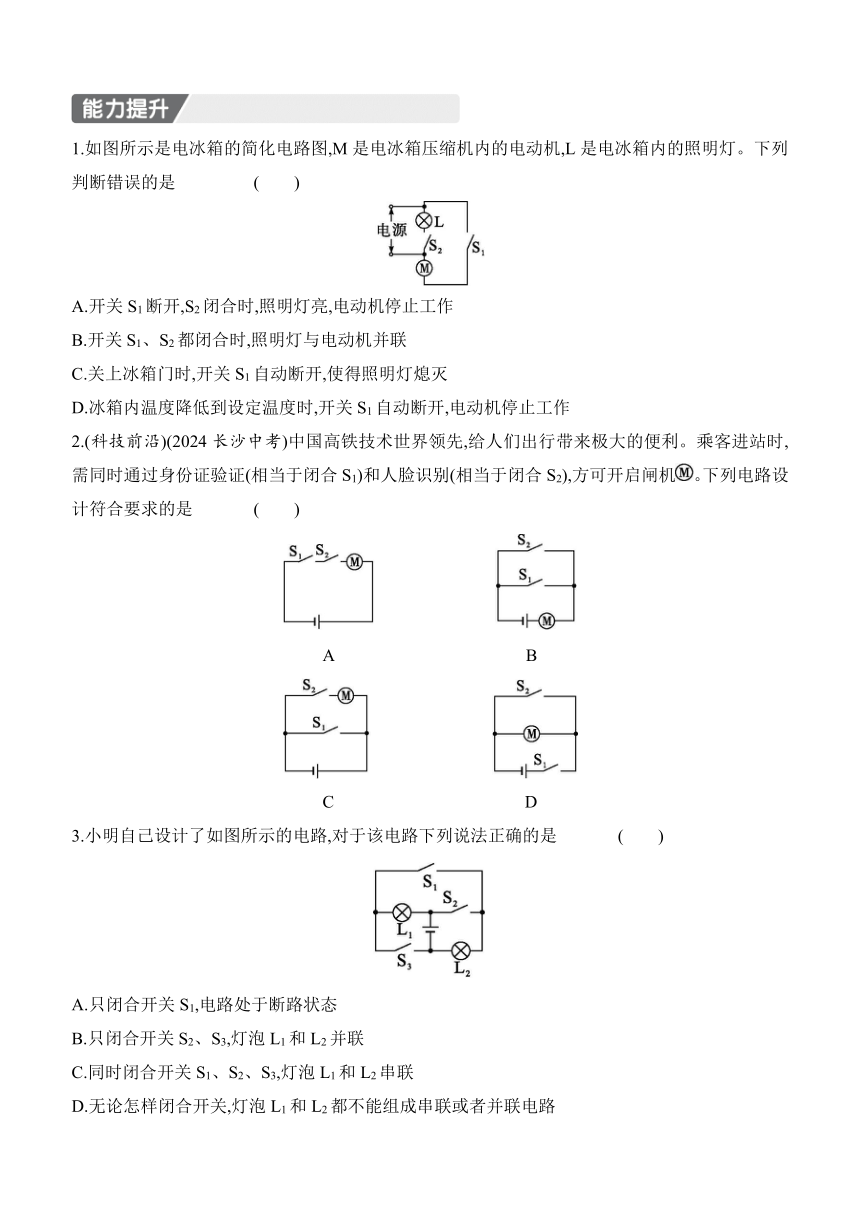

1.如图所示是电冰箱的简化电路图,M是电冰箱压缩机内的电动机,L是电冰箱内的照明灯。下列判断错误的是 (　　)
A.开关S1断开,S2闭合时,照明灯亮,电动机停止工作
B.开关S1、S2都闭合时,照明灯与电动机并联
C.关上冰箱门时,开关S1自动断开,使得照明灯熄灭
D.冰箱内温度降低到设定温度时,开关S1自动断开,电动机停止工作
2.(科技前沿)(2024长沙中考)中国高铁技术世界领先,给人们出行带来极大的便利。乘客进站时,需同时通过身份证验证(相当于闭合S1)和人脸识别(相当于闭合S2),方可开启闸机。下列电路设计符合要求的是 (　　)
A　　 　　B
C　　　 　D
3.小明自己设计了如图所示的电路,对于该电路下列说法正确的是 (　　)
A.只闭合开关S1,电路处于断路状态
B.只闭合开关S2、S3,灯泡L1和L2并联
C.同时闭合开关S1、S2、S3,灯泡L1和L2串联
D.无论怎样闭合开关,灯泡L1和L2都不能组成串联或者并联电路
4.如图所示的巴黎水上运动中心是一座低碳化场馆,也是2024年巴黎奥运会的比赛场馆之一。场馆内的照明灯与控制它的开关是　　　　的;照明灯与显示实时成绩的电子屏幕是　　　　的。(均选填“串联”或“并联”)
5.(2025保定竞秀区月考)如图所示,当开关闭合时会发生　　　　电路故障,若要两灯串联,应去掉导线　　　　;若要两灯并联,应将导线2的右端改接到　　　　接线柱。
6.请根据如图所示的实物图,在虚线框内画出对应的电路图。
7.(科学思维)如图所示是一个封闭的电路盒,盒面上有两个灯泡和一个开关,拨动开关,两个灯泡或同时亮或同时灭。
(1)有同学说,这两个灯泡是串联的。你的看法是　　　　;简述理由:　
　。
(2)不打开盒子,也无任何辅助器材,如何证明你的上述看法 简要说明你的操作方法及结论:

　 。
【详解答案】
基础达标
1.A　2.A　3.C　4.D
5.如图所示:
6.如图所示:
7.B　8.B
能力提升
1.C　解析:由题图可知,S1断开、S2闭合时,电动机不工作,只有照明灯工作,故A正确;开关S1、S2都闭合时,照明灯L与电动机M并联,故B正确;关上冰箱门时,S2自动断开,照明灯熄灭,不是S1自动断开,故C错误;冰箱内温度降低到设定温度时,S1自动断开,电动机停止工作,这是压缩机工作的一般原理,故D正确。
2.A　解析:根据题意可知,只有两个开关都闭合的情况下,闸机门自动打开,这说明两个开关相互影响,是串联的,然后与电动机串联,故A正确。
3.B　解析:只闭合开关S1,两个灯泡串联接入电路中,故A错误;只闭合开关S2、S3,电流的路径有两条,为并联电路,故B正确;同时闭合开关S1、S2、S3,电源的两端被导线相连,电源处于短路状态,故C错误;只闭合开关S1,两灯泡串联,只闭合开关S2、S3,两灯泡并联,故D错误。
4.串联　并联　解析:照明灯的通断由开关控制,两者需要串联连接。照明灯与显示实时成绩的电子屏幕独立工作,互不干扰,是并联连接。
5.短路　3　b(或d)　解析:开关闭合后,电流从电源正极出发,经导线1→2→3→5直接回到电源的负极,即不经过用电器,因此开关闭合后电路为短路现象;若两灯串联,即该电路中只有一条电流的路径,且两灯泡均在该路径上,故去掉导线3后,电流从电源正极依次经过开关和两个灯泡,回到电源负极,即此时两个灯泡串联连接;若要求两灯并联,即两灯泡各自有一条路径,将导线5的右端改接到b(或d)端或者将导线2的右端改接到b(或d)端即可。
6.如图所示:
解析:由实物图可知,电流从电源的正极出发,经过开关S,然后分成两条支路,一条经过灯泡L1,另一条经过灯泡L2,两条支路汇合后流回电源的负极。
7.(1)不一定　如果是并联的,开关接在干路中也可控制所有支路
(2)拧下其中一个灯泡,闭合开关,若另一个灯泡仍发光,则是并联;若另一个灯泡不发光,则是串联
解析:(1)当开关闭合时,两灯同时亮,当开关断开时,两灯同时灭。电路有两种连接方式,一种是两灯串联;另一种是两灯并联,开关放在干路上;(2)如果要验证两灯的连接情况,只需拧下其中一个灯泡,闭合开关,若另一个灯泡仍发光,说明两灯互不影响,则是并联;若另一个灯泡不发光,说明两灯互相影响,则是串联。
