第4节　电流的测量
电流的强弱
1.以下四件家用电器正常工作时电流最接近1 A的是 (　　)
A.家用空调 B.家用电视机 C.节能台灯 D.微波炉
2.(1)家庭节能灯中的电流约为0.1 A=　　　　mA。
(2)计算器中的电流很小,大约100 μA,100 μA=　　　　mA=　　　　A;雷电是一种常见的自然现象,发生雷电时的电流高达2×105 A,相当于　　　　mA。
电流的测量
3.关于电流表的使用,下列说法中不正确的是 (　　)
A.使用前,当指针没有指在零刻度线上时,应先进行调零
B.在不能估计电流大小的情况下,应采用“试触”的办法确定电流是否在电流表测量范围
C.读数时,应先明确所采用的测量范围和分度值后再读数
D.把“0.6”和“3”两接线柱接入电路时,电流表的测量范围为0~2.4 A
4.下列图中,闭合开关S后,能直接测量通过灯L2电流的电路是 (　　)
A　　 　　B
C　　　 　D
5.(教材习题变式)如图所示,若选用0~0.6 A的测量范围,电流表的分度值是　　　　A,其示数为
　　　　A;若选用0~3 A的测量范围,电流表的分度值是　　　　A,示数为　　　　A。
1.正确使用测量工具是做好物理实验的基础。下列电路中开关闭合后,电流表能正确测出通过小灯泡L1电流的是 (　　)
A　　 　B
　　
C　　 　　D
2.如图所示,一位同学连接电路时把电流表并联在灯泡L1两端。闭合开关后,下列对各元器件状况的判断正确的是 (　　)
第2题图
A.灯L1不亮 B.灯L2不亮 C.电流表无示数 D.电源被烧坏
3.(2025邯郸期中)如图所示电路,闭合开关,以下判断正确的是 (　　)
第3题图
A.灯L1、L2串联
B.电流表测通过灯L1的电流
C.电流表测通过灯L2的电流
D.电流表测总电流

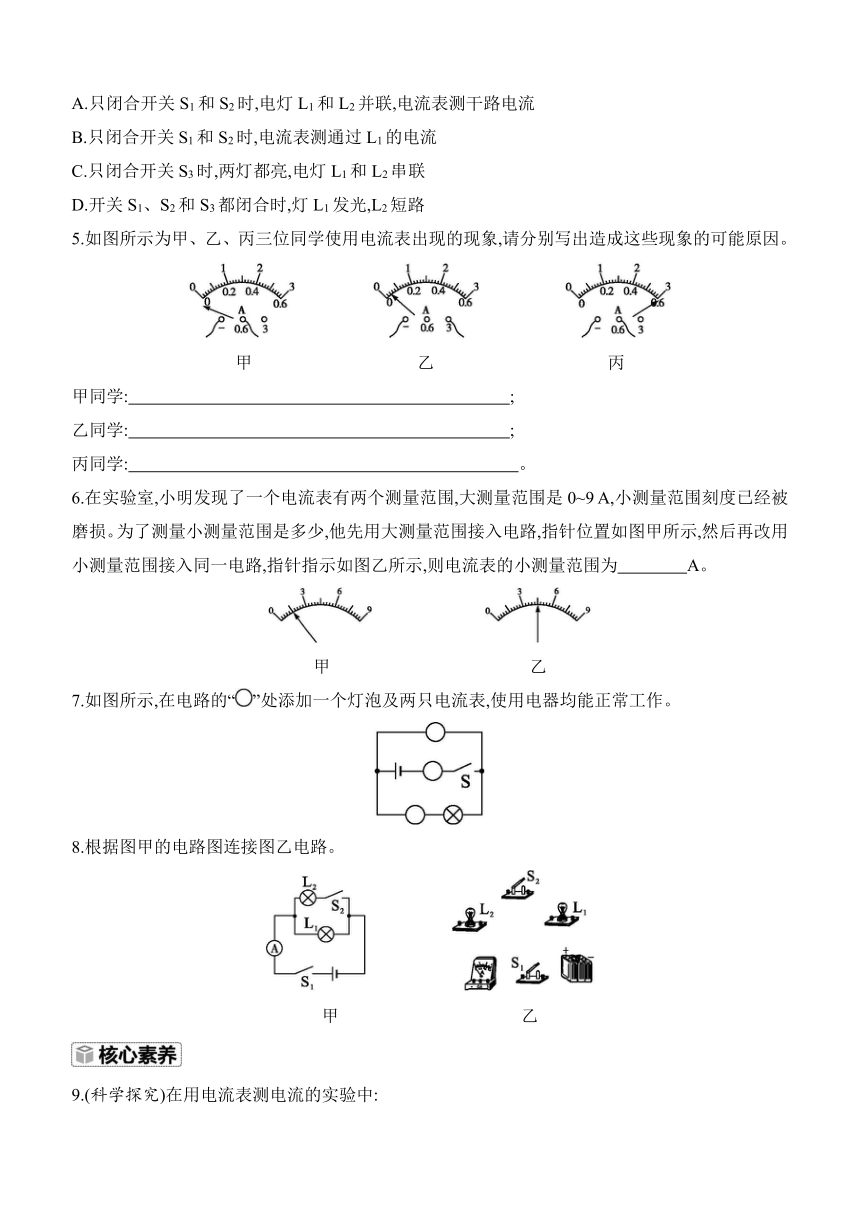

4.如图所示,所有电路元器件都能正常工作,下列说法正确的是 (　　)
A.只闭合开关S1和S2时,电灯L1和L2并联,电流表测干路电流
B.只闭合开关S1和S2时,电流表测通过L1的电流
C.只闭合开关S3时,两灯都亮,电灯L1和L2串联
D.开关S1、S2和S3都闭合时,灯L1发光,L2短路
5.如图所示为甲、乙、丙三位同学使用电流表出现的现象,请分别写出造成这些现象的可能原因。
甲 乙 丙
甲同学:　 ;
乙同学:　 ;
丙同学:　 。
6.在实验室,小明发现了一个电流表有两个测量范围,大测量范围是0~9 A,小测量范围刻度已经被磨损。为了测量小测量范围是多少,他先用大测量范围接入电路,指针位置如图甲所示,然后再改用小测量范围接入同一电路,指针指示如图乙所示,则电流表的小测量范围为　　　　A。
甲 乙
7.如图所示,在电路的“”处添加一个灯泡及两只电流表,使用电器均能正常工作。
8.根据图甲的电路图连接图乙电路。
甲 乙
9.(科学探究)在用电流表测电流的实验中:
甲 乙
(1)电流表应先用　　　　测量范围试触。
(2)若某同学连接的电路如图甲所示,则电流表测的是通过灯　　　　的电流。闭合开关后,若电流表的示数如图乙所示,则通过该灯的电流是　　　　A。
(3)只需改动一根导线就可测得总电流,请在图甲中用“×”指出需改动的导线,并在原图中画出正确的电路连线。
(4)若闭合开关后,两灯均亮,电流表指针不发生偏转,则原因可能是　　　　。
A.电流表内部断路
B.开关处接触不良
C.电流表被短接
D.电源供电不足
【详解答案】
基础达标
1.B
2.(1)100　(2)0.1　1×10-4　2×108
3.D　4.B　5.0.02　0.22　0.1　1.1
能力提升
1.B　解析:图A中两灯泡并联,电流表串联在干路中,测量干路的电流,故A不符合题意;图B中两灯泡并联,电流表串联在L1支路,能正确测出通过小灯泡L1电流,故B符合题意;图C中两灯泡并联,电流表串联在干路中,测量干路的电流,故C不符合题意;图D中两灯泡串联,电流表也串联在电路中,但正负接线柱接反了,无法正确测量电流大小,故D不符合题意。
2.A　解析:连接电路时把电流表并联在灯泡L1两端,电流表相当于导线,与用电器并联,会将用电器短路,闭合开关后,灯泡L1因为被短路没有电流流过,不亮,由于电路中L2正常工作,电流表有示数,不会形成短路烧坏电源,故A正确,B、C、D错误。
3.B　解析:由题图可知,电流从电源的正极出发,经开关后分别流经两只灯泡,所以电路为并联,故A错误;题图中电流表与灯L1串联在同一支路中,所以电流表测通过灯L1的电流,故B正确、C错误;电流表测通过灯L1的电流,不是测总电流,故D错误。
4.B　解析:只闭合开关S1和S2时,L2被短路,电流表测通过L1的电流,故A错误,B正确;只闭合开关S3时,电路是断路,两灯都不亮,故C错误;开关S1、S2和S3都闭合时,电源短路,两灯都不亮,电流表和电源会被损坏,故D错误。
5.电流表的正负接线柱接反了　电流表所用的测量范围太大　电流表所用的测量范围太小
解析:甲图出现的现象是电流表的指针反转,可能是因为电流表的正负接线柱接反了;乙图出现的现象是电流表的指针偏转角度太小,可能是因为电流表所用的测量范围太大;丙图出现的现象是电流表的指针偏转角度太大,超出了其测量范围,可能是因为电流表所用的测量范围太小。
6.0~3　解析:大测量范围的每一个大格是3 A,每一个小格是0.3 A,图甲的示数是1.5 A,用大、小测量范围的电流表接入的是同一电路,示数应该是相同的,图乙中指针的位置是1.5 A,所以,小测量范围为0~3 A。
7.如图所示:
解析:分析电路图,上面圆圈内应该是灯泡,若是电流表,下面的灯泡会被短路;则另外两个圆圈内是电流表,其中,中间圆圈内的电流表测量干路中电流,下面圆圈内的电流表测量通过下面灯泡的电流,两灯泡都能发光。
8.如图所示:
解析:由电路图知,两灯泡并联,开关S2与灯L2串联,电流表和开关S1串联在干路中。由电流的流向可知,电流从电源正极流出依次通过S1→电流表→L2→S2,回到电源负极,再把L1并联在灯L2与开关S2的两端,因为干路中电流未知,所以电流表使用0~3 A的测量范围。
9.(1)大　(2)L2　0.46　(3)如图所示:
(4)C
解析:(1)选择测量范围时,电流表应先用大测量范围试触,根据指针偏转的角度确定选用的测量范围;(2)由图甲可知,电流表与灯L2串联,则电流表测的是通过灯L2的电流;根据图乙,电流表选用的测量范围为0~0.6 A,分度值为0.02 A,示数为0.46 A;(3)电流表与待测电路串联,故将电流表串联在干路上即可;(4)若闭合开关后,两灯均亮,说明电路为通路,电源供电充足,电流表指针不发生偏转,则说明电流表短路了,故选C。
