第1节　电压
　
电压
1.关于电压、电流,下列说法不正确的是(　　)
A.电源是提供电压的装置
B.电压是使自由电荷定向移动形成电流的原因
C.电路中有电压一定能形成电流
D.导体中有电流通过,则电路两端一定有电压
2.一节新干电池的电压是　　　　;一个铅蓄电池的电压是　　　　;我国家庭电路的电压是　　　　;对人体安全的电压是　　　　　　。
3.完成下列单位换算:
(1)0.65 kV=　　　　mV。
(2)12.5 mV=　　　　V。
电压的测量
4.使用电压表时,下列说法中错误的是 (　　)
A.让电流从正接线柱流进电压表,从负接线柱流出电压表
B.要把电压表与被测用电器并联
C.不能估测待测电压大小时,应选小测量范围试触
D.测量前应先检查指针是否指零
5.(教材改编题)在下图中,闭合开关S后,能测出灯L1两端电压的正确电路图是 (　　)
A　　　 　　B
C　　　 　　D
6.如图所示电压表,若选用0~3 V测量范围,分度值是　　　V,示数为　　　V;若选用0~15 V测量范围,分度值是　　　V,示数为　　　V。可见,电压表指针偏转角度相同时,电压表大测量范围的示数是小测量范围示数的　　　　倍。
7.(2025郑州期中)请在图中用笔画线代替导线连接实物电路。要求:两灯串联,电压表测量L1两端的电压,测量范围选择0~3 V,导线不能交叉。
1.某同学在用电压表测电压时,选用了“-”“3”接线柱,读数时却误按照“-”“15”接线柱来读,得到电压值为13.5 V,则实际值为 (　　)
A.4.5 V B.2.7 V C.3.5 V D.1 V
2.如图所示的电路中a、b是电表,闭合开关S要使电灯发光,则 (　　)
A.a、b都是电流表
B.a、b都是电压表
C.a是电压表,b是电流表
D.a是电流表,b是电压表
3.在如图所示电路中,开关闭合后电压表测量的是 (　　)
第3题图
A.L1两端的电压 B.L1和L2两端的电压
C.L3和电源两端电压 D.电源两端电压

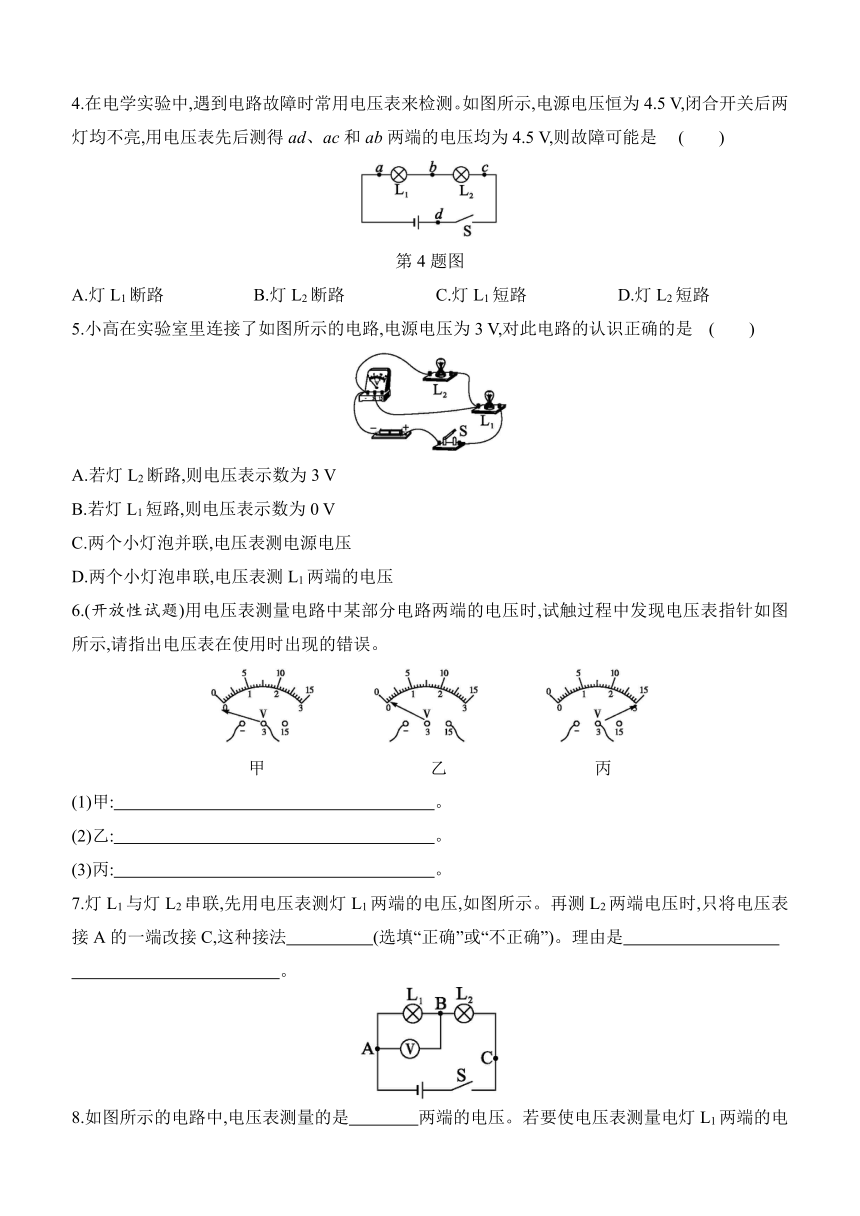

4.在电学实验中,遇到电路故障时常用电压表来检测。如图所示,电源电压恒为4.5 V,闭合开关后两灯均不亮,用电压表先后测得ad、ac和ab两端的电压均为4.5 V,则故障可能是 (　　)
第4题图
A.灯L1断路 B.灯L2断路 C.灯L1短路 D.灯L2短路
5.小高在实验室里连接了如图所示的电路,电源电压为3 V,对此电路的认识正确的是 (　　)
A.若灯L2断路,则电压表示数为3 V
B.若灯L1短路,则电压表示数为0 V
C.两个小灯泡并联,电压表测电源电压
D.两个小灯泡串联,电压表测L1两端的电压
6.(开放性试题)用电压表测量电路中某部分电路两端的电压时,试触过程中发现电压表指针如图所示,请指出电压表在使用时出现的错误。
甲 乙 丙
(1)甲:　 。
(2)乙:　 。
(3)丙:　 。
7.灯L1与灯L2串联,先用电压表测灯L1两端的电压,如图所示。再测L2两端电压时,只将电压表接A的一端改接C,这种接法　　 　　(选填“正确”或“不正确”)。理由是　
　　 。
8.如图所示的电路中,电压表测量的是　　　　两端的电压。若要使电压表测量电灯L1两端的电压,只需要将导线　　　　(选填“1”“2”“3”或“4”)的右端改接到　　　(选填“a”“b”“c”或“d”)接线柱上即可。
9.(科学探究)通过阅读,小明知道了1791年意大利物理学家伏特发明了最早的电池——伏打电池。在老师的帮助下,小明自制了一个如图所示的伏打电池,但是不能确定哪个金属片是正极。请你帮他设计实验并进行判断。
自制伏打电池
(1)写出你选用的实验仪器:　 。
(2)简述操作方法:

　 。
(3)实验现象和结论:
　 。
【详解答案】
基础达标
1.C
2.1.5 V　2 V　220 V　不高于36 V
3.(1)6.5×105　(2)1.25×10-2
4.C　5.B
6.0.1　2.5　0.5　12.5　5
7.如图所示:
能力提升
1.B　解析:“-”“15”和“-”“3”使用同一表盘,“-”“15”每一大格是“-”“3”每一大格的5倍,“-”“15”每一小格是“-”“3”每一小格的5倍,所以选用了“-”“3”接线柱,读数时却误按照“-”“15”接线柱来读,得到电压值为13.5 V,实际值是13.5 V的,即2.7 V,故B正确。
2.D　解析:由题图可知,表a与灯泡串联,表b与灯泡并联,根据电流表和电压表的使用规则可知,与灯泡串联的是电流表,与灯泡并联的是电压表,所以表a是电流表,表b是电压表,故D正确。
3.B　解析:由题图可知,三个灯泡串联,电压表与灯泡L1、L2并联,所以测量灯泡L1和L2两端的电压,故B正确。
4.A　解析:根据电路图可知,两个灯泡串联接入电路中;闭合开关后两灯均不亮,这说明电路出现了断路故障;用电压表先后测得ad、ac和ab两端的电压均为4.5 V,这说明a到电源负极、b到电源正极之间是接通的,所以故障是ab之间出现了断路现象,即灯L1断路,故A正确。
5.A　解析:由实物图可知,电流的路径只有一条,两灯串联在电路中,电压表测灯L2两端的电压,故C、D错误;若灯L2断路,则电压表与电源接通,测电源电压,示数为3 V,故A正确;若灯L1短路,电路中只有灯L2工作,电压表示数等于电源电压,示数为3 V,故B错误。
6.(1)电压表正、负接线柱接反了　(2)所用测量范围过大　(3)所用测量范围过小　解析:(1)用开关试触时发现电压表的指针如题图甲所示,即指针反偏,产生此现象的原因是电压表正、负接线柱接反了;(2)试触过程中发现电压表指针如题图乙所示,偏转角度过小,且选择的是大测量范围,错误是所用测量范围过大;(3)试触过程中发现电压表指针如题图丙所示,偏转角度过大,超过最大刻度,且选择的是小测量范围,错误是所用测量范围过小。
7.不正确　电流从电压表的“-”接线柱流进,从“+”接线柱流出　解析:因为只将电压表接A的一端改接C,流入电压表的电流不符合电压表的正确用法。
8.L1和L2(或电源)　3　b(或c)
解析:由题图可知电流从电源正极流出,依次通过开关、L2、L1,回到电源负极,即两灯串联,电压表接在电源负极和d两接线柱上,所以电压表测的是L1和L2(或电源)两端的电压;若要使电压表测量电灯L1两端的电压,即与L1并联(接在L1两端),只需要将导线3的右端改接到b(或c)接线柱上即可。
9.(1)电压表和导线　(2)将电压表的正接线柱与银片相连,再把与锌片相连的导线与电压表的负接线柱进行试触　(3)若电压表指针正向偏转,则银片是伏打电池的正极;若电压表指针反向偏转,则锌片是伏打电池的正极
解析:(1)根据电压表可以直接接在电源两极上,且电压表指针的偏转方向受电流方向影响,所以可选择电压表和导线;(2)具体操作时,将电压表的正接线柱与银片相连,再把与锌片相连的导线与电压表的负接线柱进行试触;(3)若电压表指针正向偏转,则银片是伏打电池的正极;若电压表指针反向偏转,则锌片是伏打电池的正极。
