第十六章　电压　电阻 滚动练习 (16.1-16.5)
一、选择题
1.关于电流、电压和电阻,下列说法中正确的是 (　　)
A.只要将导体连入电路,电路中就有电流
B.导体中通过的电流越大,它的电阻越小
C.有电流通过的小灯泡,其两端不一定有电压
D.导体的电阻与导体两端的电压和通过的电流都无关
2.要使一根镍铬合金线接入电路的电阻变大,可采用的方法是 (　　)
A.将导线拉长后接入电路
B.将导线对折后接入电路
C.减小导线中的电流
D.增大导线两端的电压
3.小聪要把滑动变阻器接入如图1所示电路的MN间,使得向左调节滑片时灯泡变暗,则图2所示接法符合要求的是 (　　)
图1
甲 乙 丙 丁
图2
A.甲、乙、丙、丁
B.甲、乙、丁
C.乙和丙　
D.甲和丁
4.如图所示的电路中,电源电压保持不变,当开关S闭合后,发现只有一个灯泡发光,电压表的示数为电源电压,电路中存在的故障原因是 (　　)
A.灯L1短路 B.灯L2短路
C.灯L1断路 D.灯L2断路
5.(2025厦门期中)如图所示,电源电压6 V保持不变,当开关S闭合时,灯泡L1、L2均正常发光,请你仔细观察并分析电路图,下列说法正确的是 (　　)
第5题图
A.两灯串联,两电压表示数相同
B.两灯并联,两电压表示数不同,电压表V1的示数大于V2的示数
C.两灯串联,两电压表示数不同,电压表V1的示数大于V2的示数
D.两灯并联,两电压表示数相同
6.如图所示的电路中,闭合开关,电压表V1的示数是6 V,电压表V2的示数为8 V,若L3两端的电压是L1两端电压的两倍,则电源的电压是 (　　)
第6题图
A. 8 V B.9 V　 　 C.10 V D.11 V
二、非选择题
7.在烧杯中加入盐水,将铜片和锌片放在盐水中,这就是一个电池。用电压表测量这个自制电池的电压,其现象如图所示,这个电池的电压是　　　　V,电池的正极是　　　　(选填“锌片”或“铜片”),这个电池工作时把　　　　能转化为电能。
8.中国的无人机技术发展迅速,水平居世界前沿,如图所示是操纵无人机飞行的“调速”手柄,可改变无人机飞行的速度,与这个“调速”手柄联动的电路元器件实质是一个　　　　　　,这个装置用的时间长了,上面会聚集大量的灰尘使电路接触不良,这说明此时的灰尘属于　　　　(选填“半导体”“导体”或“绝缘体”)。

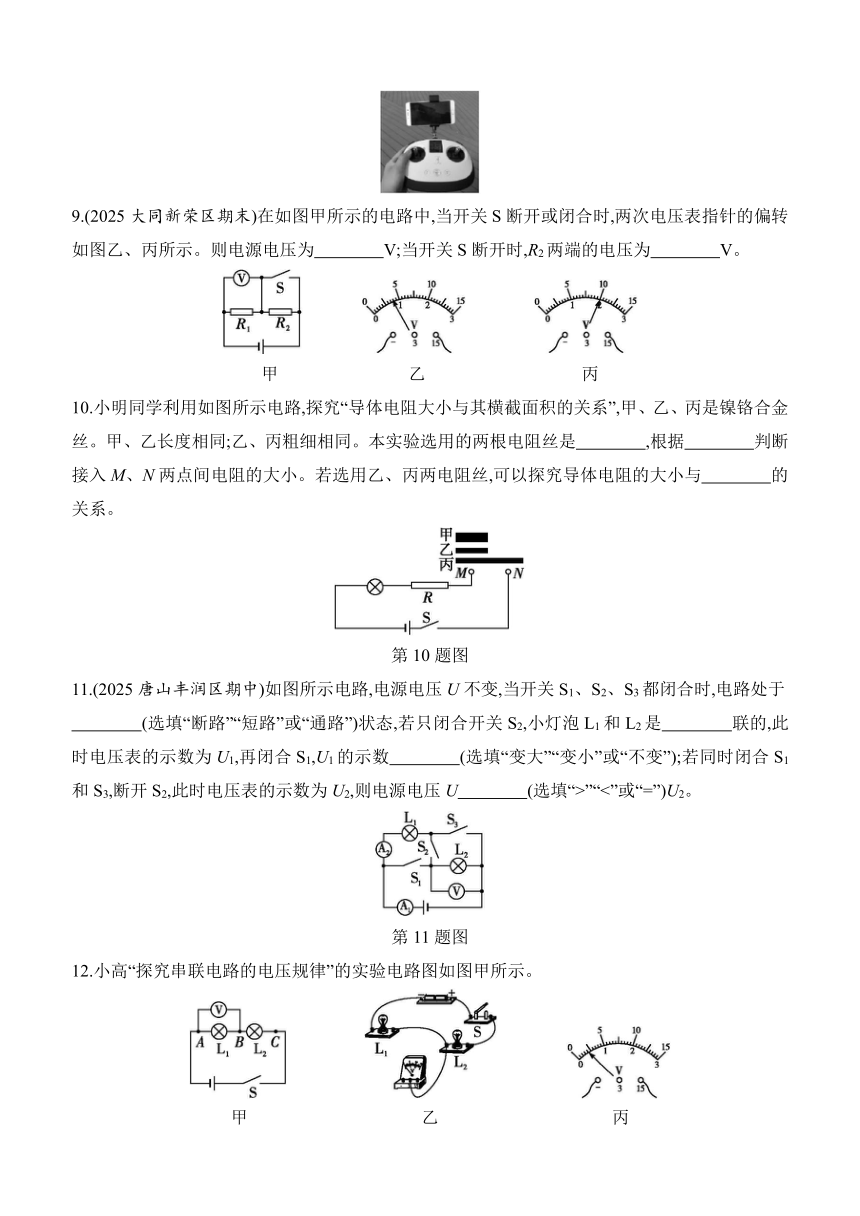

9.(2025大同新荣区期末)在如图甲所示的电路中,当开关S断开或闭合时,两次电压表指针的偏转如图乙、丙所示。则电源电压为　　　　V;当开关S断开时,R2两端的电压为　　　　V。
甲 乙 丙
10.小明同学利用如图所示电路,探究“导体电阻大小与其横截面积的关系”,甲、乙、丙是镍铬合金丝。甲、乙长度相同;乙、丙粗细相同。本实验选用的两根电阻丝是　　　　,根据　　　　判断接入M、N两点间电阻的大小。若选用乙、丙两电阻丝,可以探究导体电阻的大小与　　　　的关系。
第10题图
11.(2025唐山丰润区期中)如图所示电路,电源电压U不变,当开关S1、S2、S3都闭合时,电路处于
　　　　(选填“断路”“短路”或“通路”)状态,若只闭合开关S2,小灯泡L1和L2是　　　　联的,此时电压表的示数为U1,再闭合S1,U1的示数　　　　(选填“变大”“变小”或“不变”);若同时闭合S1和S3,断开S2,此时电压表的示数为U2,则电源电压U　　　　(选填“>”“<”或“=”)U2。
第11题图
12.小高“探究串联电路的电压规律”的实验电路图如图甲所示。
甲 乙 丙
(1)在连接电路时,开关应处于　　　　状态。
(2)如图乙所示是小高按图甲所示的电路图连接的实物图,还有一根导线没有连上,请你用笔画线代替导线,将图乙所示的实物图补充完整。
(3)为使探究的结论具有普遍意义,L1与L2应该选择规格　　　 　(选填“相同”或“不相同”)的小灯泡。
(4)闭合开关后,发现两灯都不亮,于是小高用导线连接A、B两点,两灯仍不亮,用导线连接B、C两点,灯L1亮,则故障可能是　　　 　。
(5)排除故障后,小高把电压表接在AB之间测量,电压表示数如图丙所示,电压表的示数是
　　　　V;为了使实验结果更准确,接下来小高应该:断开开关,　　　　　　　　　　　　。
(6)正确实验后,小高更换不同的小灯泡测得了三组实验数据如表。分析表中的数据,可得出的结论为:　 。
次数 AB间的 电压/V BC间的 电压/V AC间的 电压/V
1 2.0 1.0 3.0
2 1.8 1.2 3.0
3 1.4 1.6 3.0
【详解答案】
1.D　解析:将导体连入电路,电路是通路,同时电路中有电压,此时电路中才会有电流,故A错误;电阻是导体本身的一种性质,跟导体中通过的电流大小无关,故B错误;电压是形成电流的原因,有电流通过的小灯泡,其两端一定有电压,故C错误;电阻是导体本身的一种性质,导体电阻的大小跟导体两端的电压和通过导体的电流无关,故D正确。
2.A　解析:将导线拉长,长度变长、横截面积变小,电阻变大,可以使连入电路的导线电阻变大,故A符合题意;将导线对折后接入电路,长度变小、横截面积变大,导体的电阻变小,故B不符合题意;导体的电阻是导体阻碍电流的性质,与导体两端的电压和通过导体的电流无关,故C、D不符合题意。
3.D　解析:把滑动变阻器接入如图1所示电路的MN间,使得向左调节滑片时灯泡变暗,说明通过灯泡的电流变小,电路中的总电阻变大,滑动变阻器接入电路中的电阻变大;滑动变阻器采用“一上一下”的接法,向左移动滑片时变阻器接入电路中的电阻变大,说明滑动变阻器下方右侧的接线柱和上方的任何一个接线柱接入了电路,根据图2可知,甲、丁正确,故D正确。
4.A　解析:由题图可知,该电路为串联电路,电压表测量L2两端的电压;因为闭合开关后,有一个灯泡发光,因此电路发生短路故障;又因为电压表的示数为电源电压,所以故障是与电压表并联以外的灯L1短路,故A正确。
5.C　解析:根据电路图可知,电流的路径只有一条,是串联电路,电压表V1测量的是电源电压,电压表V2测量的是灯泡L2两端的电压;根据串联电路的电压规律可知,两电压表示数不同,且电压表V1的示数大于V2的示数,故C正确。
6.C　解析:由电路图可知,三灯泡串联,V1测L1、L2两端的电压,V2测L2、L3两端的电压,L3两端的电压是L1两端电压的两倍,假设L1、L2、L3两端的电压分别是U1、U2、U3,则U1+U2=6 V　①,U2+U3=8 V　②,U3=2U1　③,由①②得:U3-U1=2 V　④,由③④得:U1=2 V。将U1=2 V代入①得,U2=4 V;将U1=2 V代入③得,U3=4 V;故电源的电压为U1+U2+U3=2 V+4 V+4 V=10 V,故C正确。
7.0.5　铜片　化学　解析:由题图可知,电压表所接测量范围为0~3 V,电池的电压为0.5 V;因为与电压表正接线柱相连的为电池的正极,所以铜片是电池的正极,这个电池工作时把化学能转化为电能。
8.滑动变阻器　绝缘体　解析:无人机的“调速”手柄相当于我们学过的滑动变阻器,它是通过改变接入电路中电阻丝的长度来改变电阻的,从而达到改变电路中电流大小的目的;上面会聚集大量的灰尘而接触不良,这说明灰尘属于绝缘体。
9.10　6　解析:当开关S断开时,R1、R2串联,电压表测量R1两端的电压,已知电压表所接测量范围为大测量范围,分度值为0.5 V,此时电压表指针的偏转角度较小,则R1两端的电压U1=4 V;当开关闭合时,R2被短路,电路为R1的简单电路,电压表测电源电压,则电压表指针的偏转角度较大,所以电源电压U=10 V;由串联分压的特点可知,R2两端的电压U2=U-U1=10 V-4 V=6 V。
10.甲、乙　灯泡的亮度　长度　解析:灯泡与电阻串联,电流是相同的,灯泡越亮,表明通过灯泡的电流越大;将电阻的大小转换成灯泡的亮度,灯泡越亮则电阻就越小;要探究“导体电阻的大小与其横截面积的关系”,就应选材料相同、长度相同,横截面积不同的导体甲和乙;其他因素相同,长度不同,可以探究导体电阻的大小与长度的关系。
11.短路　串　变大　=
解析:当开关S1、S2、S3都闭合时,电流不经过任何一个灯泡,电路处于短路状态;若只闭合开关S2,电流经过A1、A2、L1、S2、L2回到负极,则小灯泡L1和L2是串联的,此时电压表测的是L2两端的电压,再闭合开关S1,此时L1被短路,电压表的示数U1变大;同时闭合S1和S3,断开S2,小灯泡L1和L2是并联的,根据并联电路电压的特点,电压表的示数为U2等于电源电压。
12.(1)断开　(2)如图所示:
(3)不相同　(4)L2断路　(5)2　将电压表改接到0~3 V测量范围　(6)串联电路电源两端的电压等于各部分电路两端的电压之和
解析:(1)在连接电路时,为了保护电路,开关应处于断开状态;(2)由图甲得,L1、L2串联,电压表测量L1两端的电压;(3)为使探究的结论具有普遍意义,L1与L2应该选择规格不相同的小灯泡进行多次实验;(4)闭合开关后,发现两灯都不亮,于是小高用导线连接A、B两点,两灯仍不亮,用导线连接B、C两点,灯L1亮,说明L1是正常的,电路中出现断路现象,则断路为与导线并联的部分,即L2断路或者B、C两点之间断路;(5)由图丙得,电压表的分度值为0.5 V,示数为2 V。选用0~15 V测量范围,电压表指针偏转角度较小,为了使实验结果更准确,接下来小高应该:断开开关,将电压表改接到0~3 V测量范围;(6)由表格中数据得UAC=UAB+UBC,则可得出的结论为:串联电路电源两端的电压等于各部分电路两端的电压之和。
