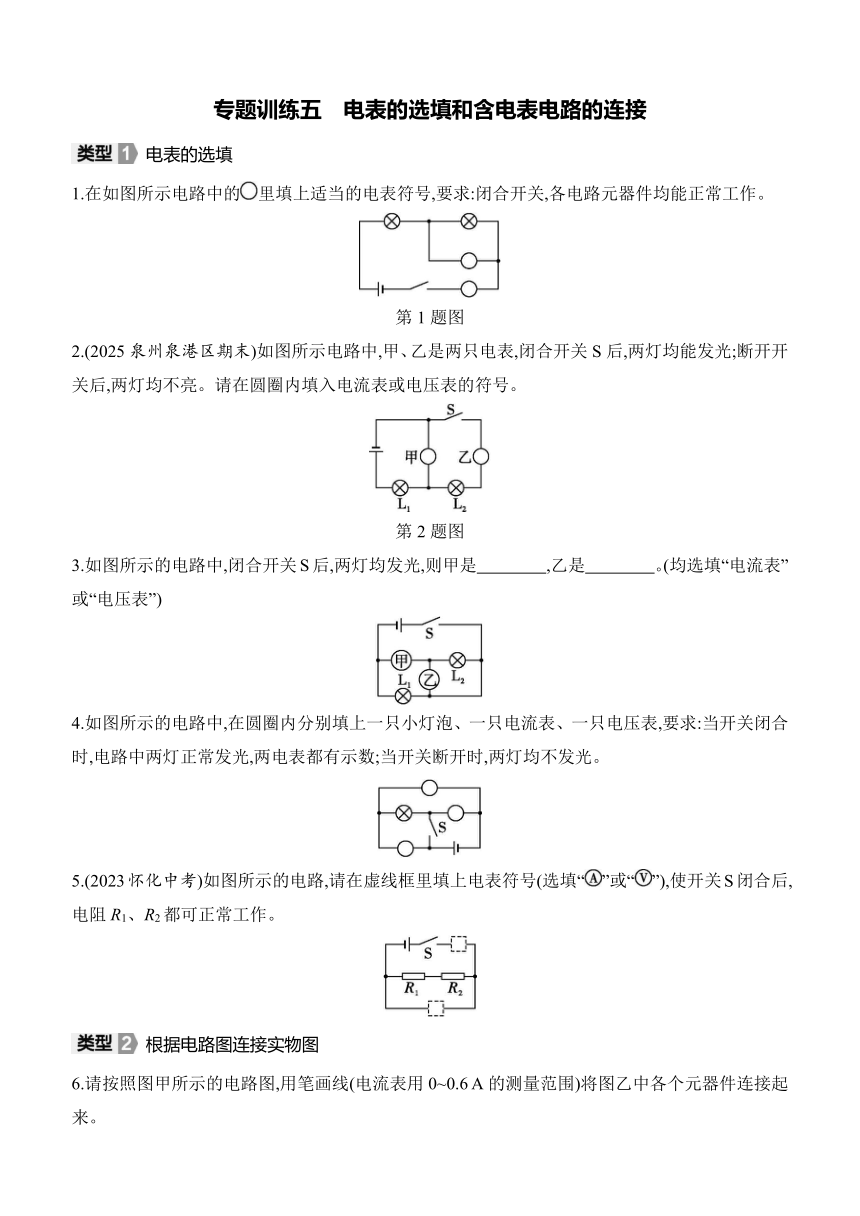

专题训练五　电表的选填和含电表电路的连接
电表的选填
1.在如图所示电路中的里填上适当的电表符号,要求:闭合开关,各电路元器件均能正常工作。
第1题图
2.(2025泉州泉港区期末)如图所示电路中,甲、乙是两只电表,闭合开关S后,两灯均能发光;断开开关后,两灯均不亮。请在圆圈内填入电流表或电压表的符号。
第2题图
3.如图所示的电路中,闭合开关S后,两灯均发光,则甲是　　　　,乙是　　　　。(均选填“电流表”或“电压表”)
4.如图所示的电路中,在圆圈内分别填上一只小灯泡、一只电流表、一只电压表,要求:当开关闭合时,电路中两灯正常发光,两电表都有示数;当开关断开时,两灯均不发光。
5.(2023怀化中考)如图所示的电路,请在虚线框里填上电表符号(选填“”或“”),使开关S闭合后,电阻R1、R2都可正常工作。
根据电路图连接实物图

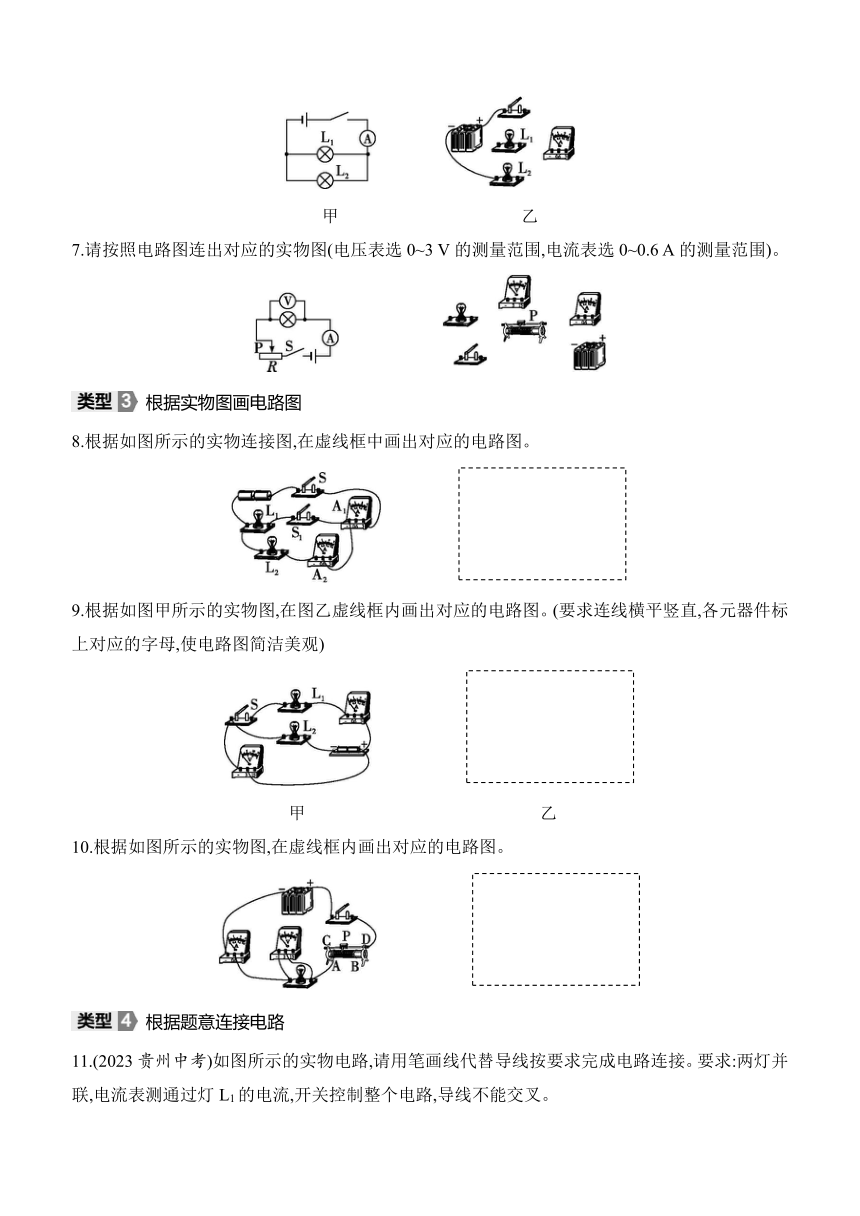

6.请按照图甲所示的电路图,用笔画线(电流表用0~0.6 A的测量范围)将图乙中各个元器件连接起来。
甲 乙
7.请按照电路图连出对应的实物图(电压表选0~3 V的测量范围,电流表选0~0.6 A的测量范围)。
根据实物图画电路图
8.根据如图所示的实物连接图,在虚线框中画出对应的电路图。
9.根据如图甲所示的实物图,在图乙虚线框内画出对应的电路图。(要求连线横平竖直,各元器件标上对应的字母,使电路图简洁美观)
　　　　 　甲　　　　　　　　 　　乙
10.根据如图所示的实物图,在虚线框内画出对应的电路图。
根据题意连接电路
11.(2023贵州中考)如图所示的实物电路,请用笔画线代替导线按要求完成电路连接。要求:两灯并联,电流表测通过灯L1的电流,开关控制整个电路,导线不能交叉。
12.根据图中所给出的实验器材,按要求在方框内画出相应的电路图,并连接实物。要求:灯L1和L2并联,开关S控制整个电路;用电流表A1测干路电流,电流表A2测通过灯L2的电流;用电压表V测L2两端的电压。
　
13.如图所示,电源电压为12 V,用笔画线代替导线,将图中元器件连接成电路,要求:电压表测量灯泡两端的电压,当滑动变阻器的滑片P向左移动时,灯泡变亮。
14.如图所示,请在原图上只改动一根导线,使灯泡Ll、L2和滑动变阻器组成串联电路,电压表测L2两端的电压。要求:只需在改动的导线上画“×”,并用笔将改动的导线画出,连线不能交叉。
15.小强连接了如图所示的电路,在检查电路时,他发现电路连接错误,请在图上添加一根导线,使小灯泡与电阻并联,电压表和电流表分别测量小灯泡两端的电压和通过它的电流。(要求:用笔画线代替导线将添加的导线画出,导线不能交叉)
【详解答案】
1.如图所示:
解析:电流表通常与用电器串联使用,电压表则与用电器并联使用。
2.如图所示:
解析:电流表与被测用电器串联,电压表与被测用电器并联;由题图可知,乙与L2串联,故乙为电流表,甲与L2并联,故甲为电压表。
3.电流表　电压表　解析:闭合开关S后,两灯均发光;若乙是电流表,则灯L2会被短路,所以乙是电压表,甲与灯L2串联,为电流表,则两灯组成并联电路。
4.如图所示:
5.如图所示:
解析:电流表需与被测电路串联,相当于一根导线;电压表需与被测电路并联,相当于断路。
6.如图所示:
7.如图所示:
8.如图所示:
9.如图所示:
10.如图所示:
11.如图所示:
解析:由题意可知,两灯并联,开关在干路上控制整个电路;电流表测通过灯L1的电流,则电流表与灯L1串联在一条支路中。
12.如图所示:
解析:由题意可知,两灯泡并联,开关S和电流表A1位于干路,电流表A2位于L2支路,电压表V并联在L2两端,连接实物图时,先让两节干电池串联连接,然后从正极出发依次将开关、灯泡L1、电流表A1和负极相连,然后把电流表A2和灯泡L2串联后并联在灯泡L1两端;由于电流表A2位于L2支路,可以选择小测量范围,而A1位于干路,可以选择大测量范围,然后把电压表V并联在L2两端,由于电源电压为3 V,则电压表测量范围选择小测量范围即可。
13.如图所示:
解析:电压表测量灯泡两端的电压,因电源电压为12 V,电压表选用大测量范围与灯泡并联,当滑动变阻器的滑片P向左移动时,灯泡变亮,即通过电路的电流变大,电阻变小,故滑动变阻器左下接线柱连入电路中与灯泡串联。
14.如图所示:
15.如图所示:
解析:根据题意可知,小灯泡与电阻并联,则电流的路径有两条;电压表和电流表分别测量小灯泡两端的电压和通过它的电流,则电流表与灯泡串联接入一条支路中,电压表与灯泡并联;所以应在电压表的“-”接线柱与灯泡的右端接线柱之间连接一根导线。
