1. 由立体图形到视图
一、单选题
1．（2023七上·沛县月考）如图，左边的图是鼓的立体图形，该立体图形的主视图是（　　）
A． B．
C． D．
2．（2020九上·金水月考）如图所示是由五个大小相同的正方体组成的几何体，那么它的俯视图是（　　）
A． B．
C． D．
3．（2017·碑林模拟）下列几何体中，正视图是矩形的是（　　）
A． B． C． D．
4．（2019·北京模拟）如图是一个由5个完全相同的小正方体组成的立体图形，它的俯视图是 　　
A． B． C． D．

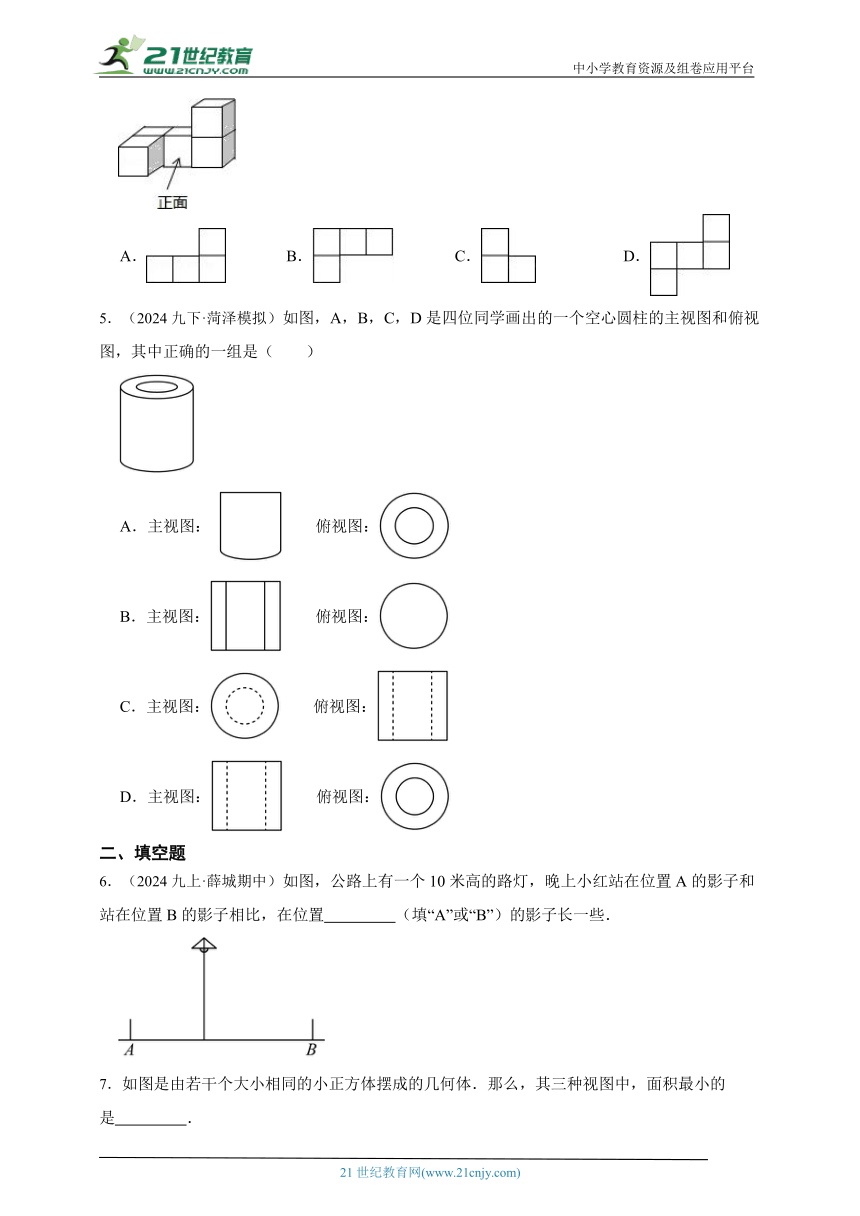

5．（2024九下·菏泽模拟）如图，A，B，C，D是四位同学画出的一个空心圆柱的主视图和俯视图，其中正确的一组是（　　）
A．主视图： 俯视图：
B．主视图： 俯视图：
C．主视图： 俯视图：
D．主视图： 俯视图：
二、填空题
6．（2024九上·薛城期中）如图，公路上有一个10米高的路灯，晚上小红站在位置A的影子和站在位置B的影子相比，在位置　 　（填“A”或“B”）的影子长一些．
7．如图是由若干个大小相同的小正方体摆成的几何体．那么，其三种视图中，面积最小的是　 　．

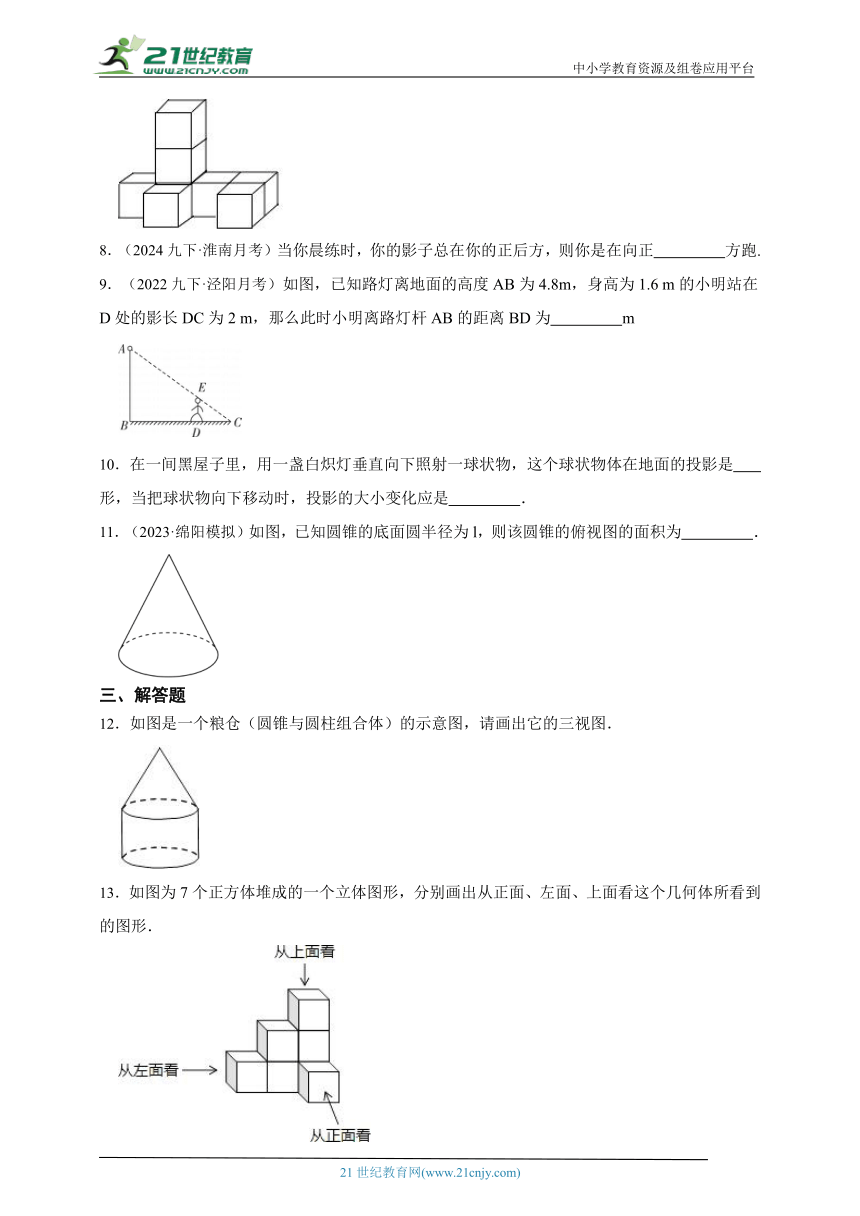

8．（2024九下·淮南月考）当你晨练时，你的影子总在你的正后方，则你是在向正　 　方跑.
9．（2022九下·泾阳月考）如图，已知路灯离地面的高度AB为4.8m，身高为1.6 m的小明站在D处的影长DC为2 m，那么此时小明离路灯杆AB的距离BD为　 　m
10．在一间黑屋子里，用一盏白炽灯垂直向下照射一球状物，这个球状物体在地面的投影是　 　形，当把球状物向下移动时，投影的大小变化应是　 　．
11．（2023·绵阳模拟）如图，已知圆锥的底面圆半径为l，则该圆锥的俯视图的面积为　 　．
三、解答题
12．如图是一个粮仓（圆锥与圆柱组合体）的示意图，请画出它的三视图．
13．如图为7个正方体堆成的一个立体图形，分别画出从正面、左面、上面看这个几何体所看到的图形．
四、综合题
14．（2023八下·深圳期末）如图，是由一些大小相同的小正方体组合成的简单几何体.根据要求完成下列题目.
（1）请在下面方格纸中分别画出它的左视图和俯视图.
（2）图中共有　 　个小正方体.
15．（2020七上·江阴月考）根据要求画图，并回答问题：如图1是一些小方块所搭几何体的俯视图，俯视图的每个小正方形中的数字表示该位置的小方块的个数，
（1）请在图2的网格中画出这个几何体的主视图和左视图；
（2）在不改变俯视图、主视图、左视图的情况下，最多能添加　 　个小方块.
答案解析部分
1．【答案】B
【知识点】简单几何体的三视图
2．【答案】D
【知识点】简单组合体的三视图；小正方体组合体的三视图
3．【答案】B
【知识点】简单几何体的三视图
4．【答案】B
【知识点】作图﹣三视图
5．【答案】D
【知识点】简单几何体的三视图
6．【答案】B
【知识点】中心投影
7．【答案】左视图
【知识点】简单组合体的三视图
8．【答案】东
【知识点】平行投影
9．【答案】4
【知识点】中心投影
10．【答案】圆；变小
【知识点】中心投影
11．【答案】
【知识点】简单几何体的三视图
12．【答案】
【知识点】作图﹣三视图
13．【答案】
【知识点】作图﹣三视图
14．【答案】（1）解：如图所示
（2）9
【知识点】作图﹣三视图
15．【答案】（1）解：这个几何体的主视图和左视图如图所示：
；
（2）3
【知识点】简单组合体的三视图
