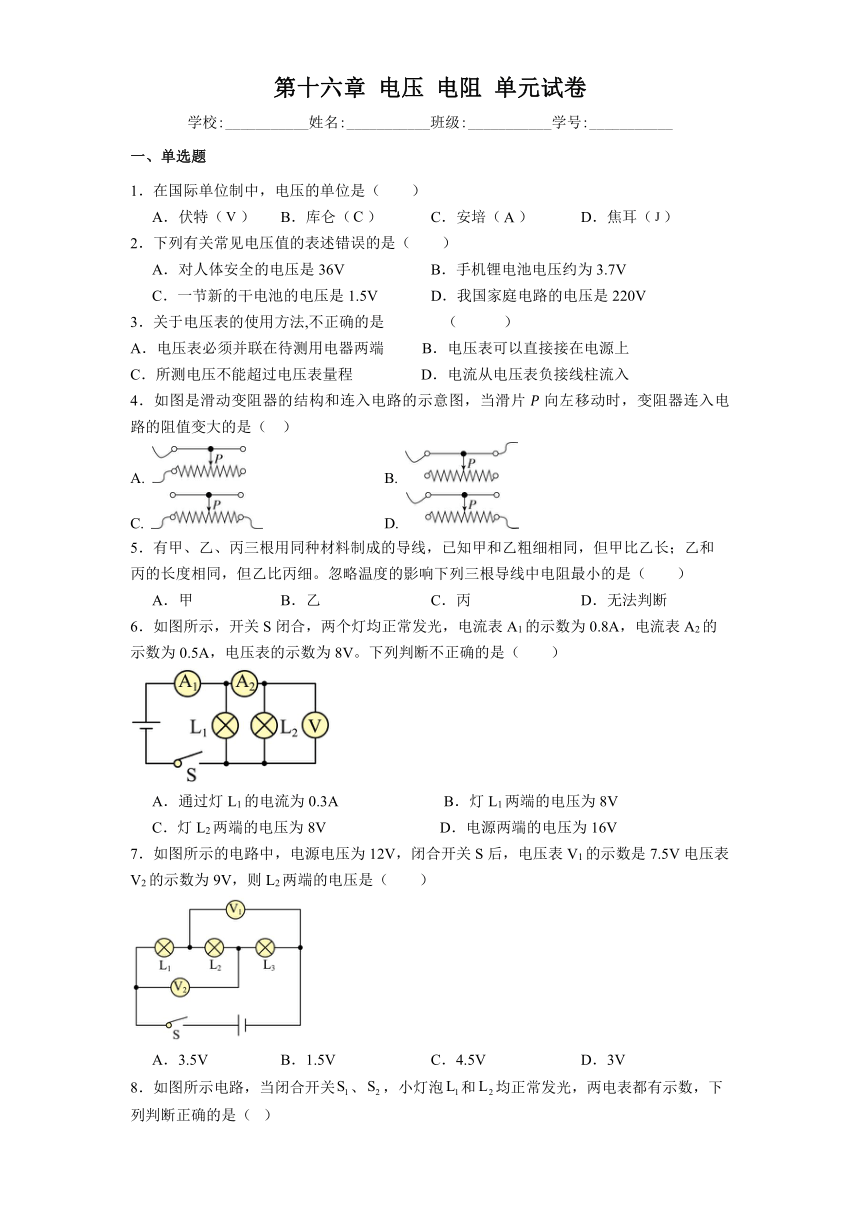

第十六章 电压 电阻 单元试卷
学校:___________姓名:___________班级:___________学号:___________
一、单选题
1．在国际单位制中，电压的单位是（　　）
A．伏特（） B．库仑（） C．安培（） D．焦耳（）
2．下列有关常见电压值的表述错误的是（　　）
A．对人体安全的电压是36V B．手机锂电池电压约为3.7V
C．一节新的干电池的电压是1.5V D．我国家庭电路的电压是220V
3．关于电压表的使用方法,不正确的是 （ ）
A．电压表必须并联在待测用电器两端 B．电压表可以直接接在电源上
C．所测电压不能超过电压表量程 D．电流从电压表负接线柱流入
4．如图是滑动变阻器的结构和连入电路的示意图，当滑片向左移动时，变阻器连入电路的阻值变大的是（ ）
A. B.
C. D.
5．有甲、乙、丙三根用同种材料制成的导线，已知甲和乙粗细相同，但甲比乙长；乙和丙的长度相同，但乙比丙细。忽略温度的影响下列三根导线中电阻最小的是（　　）
A．甲 B．乙 C．丙 D．无法判断
6．如图所示，开关S闭合，两个灯均正常发光，电流表A1的示数为0.8A，电流表A2的示数为0.5A，电压表的示数为8V。下列判断不正确的是（　　）
A．通过灯L1的电流为0.3A B．灯L1两端的电压为8V
C．灯L2两端的电压为8V D．电源两端的电压为16V
7．如图所示的电路中，电源电压为12V，闭合开关S后，电压表V1的示数是7.5V电压表V2的示数为9V，则L2两端的电压是（　　）
A．3.5V B．1.5V C．4.5V D．3V

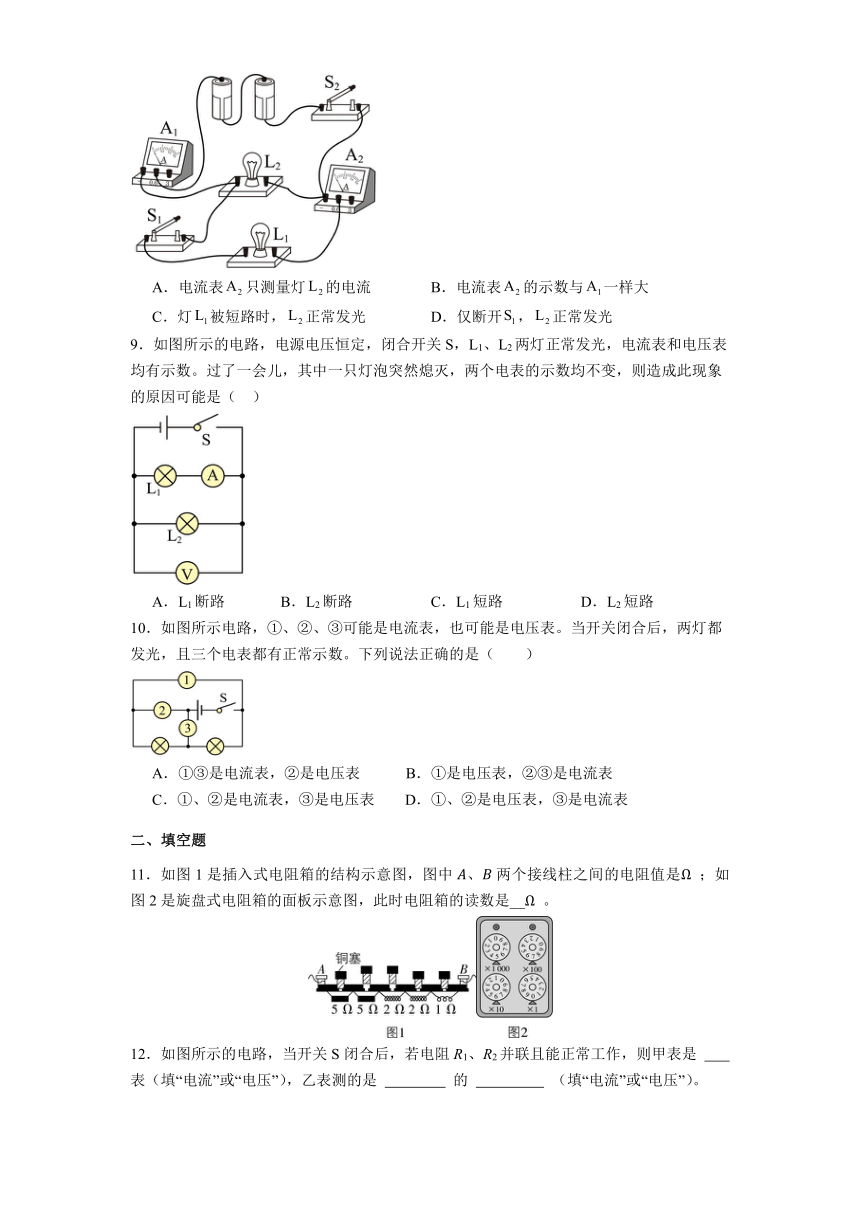

8．如图所示电路，当闭合开关、，小灯泡和均正常发光，两电表都有示数，下列判断正确的是（ ）
A．电流表只测量灯的电流 B．电流表的示数与一样大
C．灯被短路时，正常发光 D．仅断开，正常发光
9．如图所示的电路，电源电压恒定，闭合开关S，L1、L2两灯正常发光，电流表和电压表均有示数。过了一会儿，其中一只灯泡突然熄灭，两个电表的示数均不变，则造成此现象的原因可能是（ ）
A．L1断路 B．L2断路 C．L1短路 D．L2短路
10．如图所示电路，①、②、③可能是电流表，也可能是电压表。当开关闭合后，两灯都发光，且三个电表都有正常示数。下列说法正确的是（　　）
A．①③是电流表，②是电压表 B．①是电压表，②③是电流表
C．①、②是电流表，③是电压表 D．①、②是电压表，③是电流表
二、填空题
11．如图1是插入式电阻箱的结构示意图，图中、两个接线柱之间的电阻值是 ；如图2是旋盘式电阻箱的面板示意图，此时电阻箱的读数是__ 。

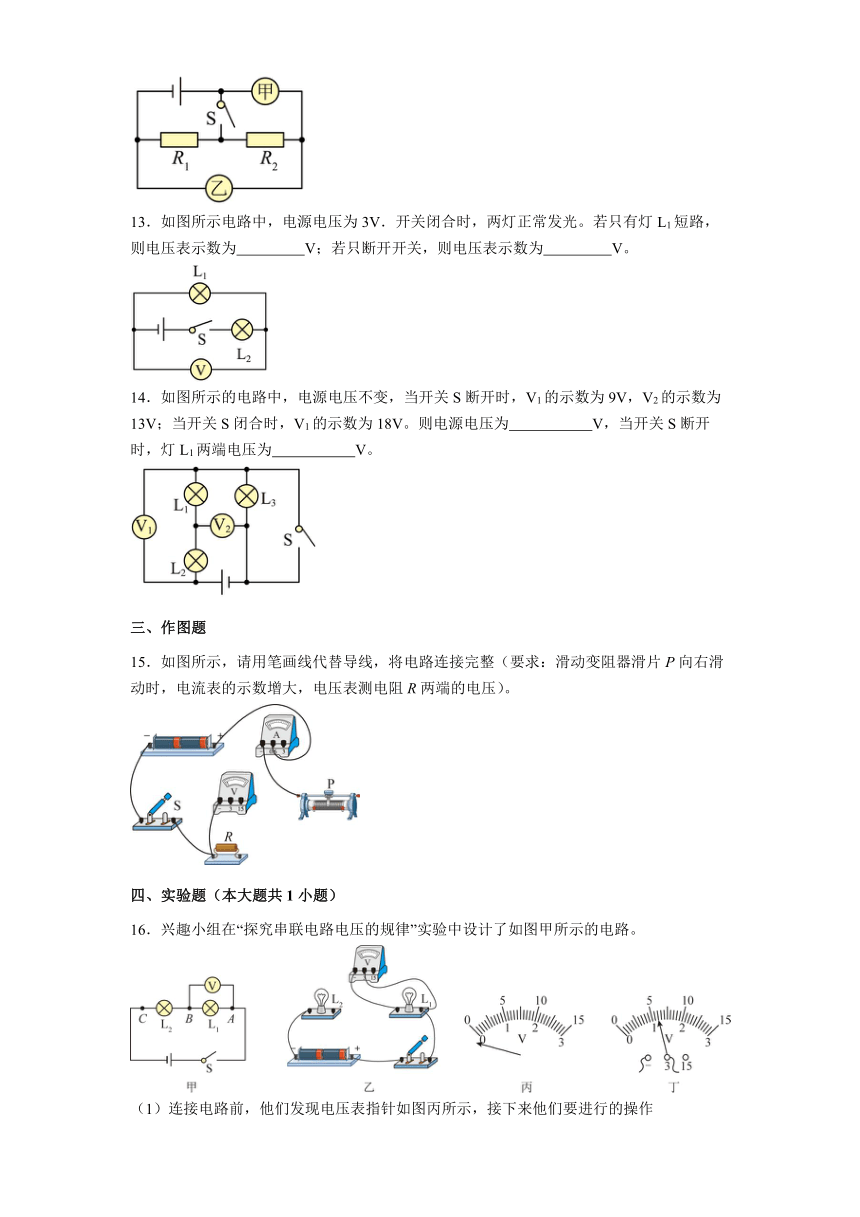

12．如图所示的电路，当开关S闭合后，若电阻R1、R2并联且能正常工作，则甲表是 表（填“电流”或“电压”），乙表测的是 的 （填“电流”或“电压”）。
13．如图所示电路中，电源电压为3V．开关闭合时，两灯正常发光。若只有灯L1短路，则电压表示数为 V；若只断开开关，则电压表示数为 V。
14．如图所示的电路中，电源电压不变，当开关S断开时，V1的示数为9V，V2的示数为13V；当开关S闭合时，V1的示数为18V。则电源电压为 V，当开关S断开时，灯L1两端电压为 V。
三、作图题
15．如图所示，请用笔画线代替导线，将电路连接完整（要求：滑动变阻器滑片P向右滑动时，电流表的示数增大，电压表测电阻R两端的电压）。
四、实验题（本大题共1小题）
16．兴趣小组在“探究串联电路电压的规律”实验中设计了如图甲所示的电路。
（1）连接电路前，他们发现电压表指针如图丙所示，接下来他们要进行的操作是 。
（2）图乙是他们按照图甲电路图连接好的部分实物电路，请利用笔画线代替导线帮助他们完成电路连接。

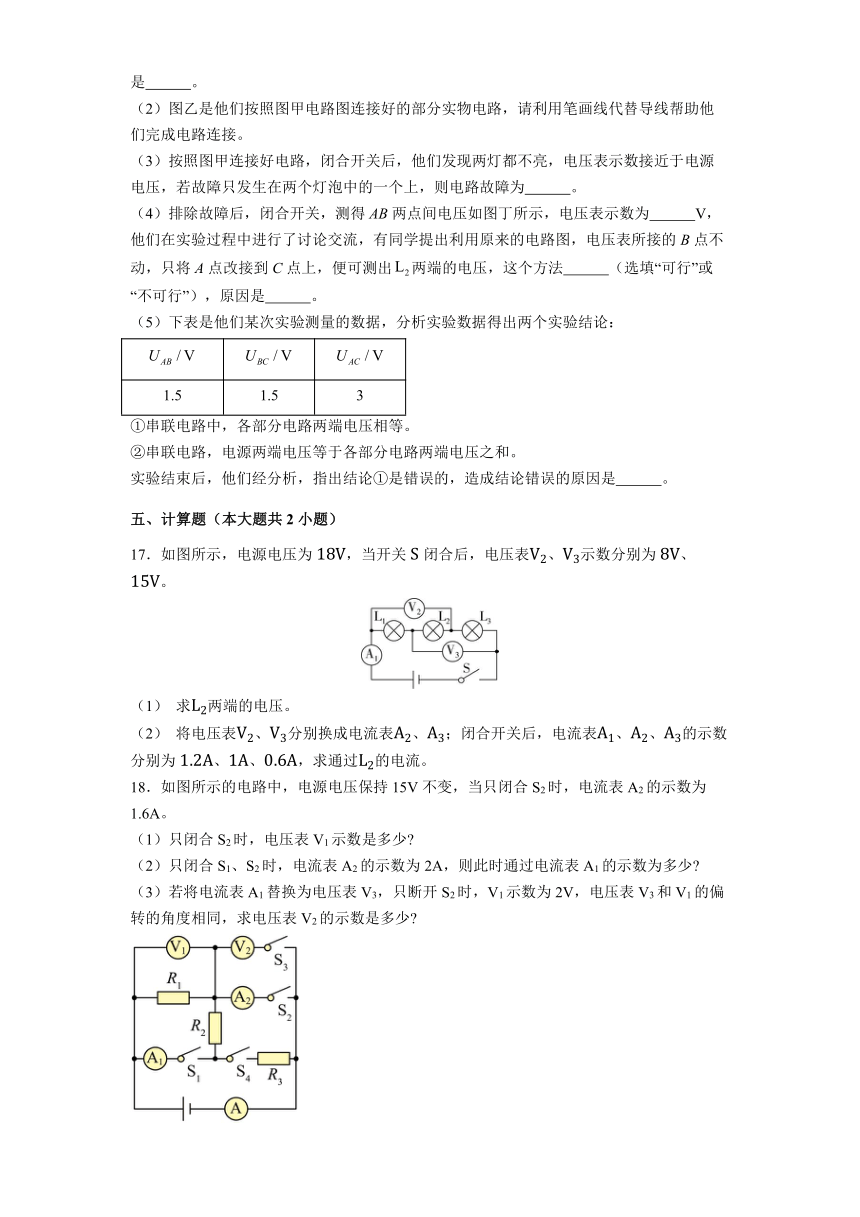

（3）按照图甲连接好电路，闭合开关后，他们发现两灯都不亮，电压表示数接近于电源电压，若故障只发生在两个灯泡中的一个上，则电路故障为 。
（4）排除故障后，闭合开关，测得AB两点间电压如图丁所示，电压表示数为 V，他们在实验过程中进行了讨论交流，有同学提出利用原来的电路图，电压表所接的B点不动，只将A点改接到C点上，便可测出两端的电压，这个方法 （选填“可行”或“不可行”），原因是 。
（5）下表是他们某次实验测量的数据，分析实验数据得出两个实验结论：
1.5 1.5 3
①串联电路中，各部分电路两端电压相等。
②串联电路，电源两端电压等于各部分电路两端电压之和。
实验结束后，他们经分析，指出结论①是错误的，造成结论错误的原因是 。
五、计算题（本大题共2小题）
17．如图所示，电源电压为，当开关闭合后，电压表、示数分别为、。
（1） 求两端的电压。
（2） 将电压表、分别换成电流表、；闭合开关后，电流表、、的示数分别为、、，求通过的电流。
18．如图所示的电路中，电源电压保持15V不变，当只闭合S2时，电流表A2的示数为1.6A。
（1）只闭合S2时，电压表V1示数是多少
（2）只闭合S1、S2时，电流表A2的示数为2A，则此时通过电流表A1的示数为多少
（3）若将电流表A1替换为电压表V3，只断开S2时，V1示数为2V，电压表V3和V1的偏转的角度相同，求电压表V2的示数是多少
参考答案
1．【答案】A
【详解】A．伏特（V）是电压的单位，故A正确；
B．库仑（C）是电荷量的单位，故B错误；
C．安培（A）是电流的单位是，故C错误；
D．焦耳（J）是功及能量的单位，故D错误。
2．【答案】A
【详解】A．对人体安全的电压不高于36V，故A错误，符合题意；
B．手机锂电池的电压较小，约为3.7V，故B正确，不符合题意；
C．家用小电器常用干电池作为电源，一节新的干电池的电压是1.5V，故C正确，不符合题意；
D．世界各国的生活用电电压不完全相同，我国家庭电路的电压是220V，故D正确，不符合题意。
3．【答案】D
【详解】用电压表测量用电器两端电压时,必须与被测用电器并联,故A正确;电压表可以用来直接测量电源电压,故B正确;被测电压不能超过电压表的量程,故C正确;电压表接入电路时,注意电流必须从“+”接线柱流入,“-”接线柱流出,故D错误。
【方法指导】
电压表的正确使用方法:
①使用前校零;②选用合适的量程;③电压表要与用电器并联;④电流要从“+”接线柱流入,从“-”接线柱流出;⑤所测电压不要超过电压表的量程;⑥电压表可以直接连到电源的两极上。
4．【答案】D
【详解】
滑片向左移动时，变阻器接入电路的电阻丝长度减小，其连入电路中的阻值变小，故 不符合题意
同时接入上方两个接线柱，相当于接入一根导线，滑片移动时，变阻器连入电路中的阻值不变，故不符合题意
同时接入下方两个接线柱，相当于接入一个定值电阻，滑片移动时，变阻器连入电路中的阻值不变，故不符合题意
滑片向左移动时，变阻器接入电路的电阻丝长度增大，连入电路中的电阻变大，故 符合题意
【方法点拨】
滑动变阻器是通过改变接入电路中电阻丝的长度来改变其接入电路电阻大小的。滑动变阻器的正确接法是上下接线柱各接一个，若要使滑片移动时变阻器连入电路的电阻变大，则下边连入电路的接线柱与滑片之间电阻丝的长度变长。
5．【答案】C
【详解】用同种材料制成的导线，已知甲和乙粗细相同，但甲比乙长，长度越长，电阻越大，故甲与乙相比，乙的电阻较小；而乙与丙相比，长度相同，但是粗细不同，越粗，电阻越小，故丙的电阻小一些。
6．【答案】D
【详解】由图可知，两灯并联，电流表A2测量灯L2的电流，A1测量干路中的电流，电压表测L2两端电压；
A．根据并联电路电流的特点可得，通过灯L1的电流I1=I﹣I2=0.8A﹣0.5A=0.3A
故A正确，不符合题意；
BCD．电压表测量灯泡L2两端的电压，根据并联电路电压的特点，电源电压和灯L1两端的电压也是8V，故BC正确，不符合题意。D错误，符合题意。
7．【答案】C
【详解】由电路图可知，三个灯泡串联，V2测L1、L2两端的总电压，V1测L2、L3两端的总电压；已知电源电压为12V，由于串联电路的总电压等于各分电压之和，则U2+U3=7.5V……①U1+U2=9V……②U=U1+U2+U3=12V……③
联立①②③解得U2=4.5V，即L2两端电压是4.5V；故ABD不符合题意，C符合题意。
8．【答案】D
【详解】A．由图得，两开关都闭合时，两灯泡并联，电流表A1测量干路电流，电流表A2测量灯泡L1电流，开关S2控制整个电路，开关S1控制灯泡L1，故A错误；
B．并联电路中，干路电流最大，则电流表的示数小于A1的示数，故B错误；
C．灯被短路时，也被短路，都不发光，故C错误；
D．仅断开S1，电路由两灯泡并联变为灯泡L2的简单电路，正常发光，故D正确。
9．【答案】B
【详解】由图可知两灯并联，电流表测量灯L1所在支路的电流，电压表测量电源电压，电路中一只灯泡突然熄灭，两个电表的示数均不变，说明电路发生断路，而电流表示数不变，说明灯L1完好，所以是灯L2出现断路，故B符合题意，A、C、D不符合题意。
10．【答案】A
【详解】A．若①、③是电流表，②是电压表时，两灯泡并联，电压表②测电源的电压，电流表①测左边灯泡的电流，电流表③测干路电流，三个电表都有正常示数，故A正确；
B．若①是电压表，②、③是电流表时，②电流表和左侧灯泡被短路，电流表②无示数，故B错误；
C．若①、②是电流表，闭合开关后，会造成电源短路，会烧坏①、②电流表和电源，故C错误；
D．若①、②是电压表，③是电流表时，左边的灯泡断路，不发光，故D错误。
11．【答案】75； 760
【详解】插入式电阻箱中当铜塞插入时，该铜塞处对应的电阻丝会被短路，这部分电阻不连入电路，由图1可知，、两个接线柱之间的电阻是 ；由图2可知，旋盘式电阻箱接入电路的阻值为 。
12．【答案】电压表；R2；电流
【详解】当开关S闭合后，若电阻R1、R2并联且能正常工作，则甲表是电压表，乙是电流表，电流表与所测电路串联，故所测的是电阻R2的电流。
13．【答案】0；0
【详解】当开关闭合后，由图可知，两灯泡串联，电压表测L1两端的电压，若L1短路，电压表测量导线，示数为零。
电源电压为3V，若断开开关S，该电路断路，电压表不能和电源相连，所以电压表示数为0。
14．【答案】18；4
【详解】当开关S闭合时，L3被短路，电压表V1测电源的电压，则电源的电压为18V。
[当开关S断开时，三盏灯串联，V1测量L1、L2两端的总电压，即UV1=U1+U2=9V
根据串联电路电压规律可知，L3两端的电压为U3=U-UV1=18V-9V=9V
V2测量L1、L3两端的总电压，即UV2=U1+U3=13V
所以L2两端的电压为U2=U-UV2=18V-13V=5V
由此可知，则L1两端的电压为U1=U-U2-U3=18V-5V-9V=4V
15．【答案】
【详解】滑动变阻器滑片移动时，电流表示数变化，说明滑动变阻器串联在电路中；滑片向右移动时，电流表的示数增大即电路中的电流变大，由欧姆定律可知，变阻器连入电路的电阻减小，所以滑动变阻器应接右下方的接线柱；电压表测电阻R两端的电压，电压表需并联在R两端；由于电源电压为3V，故电压表选用小量程与电阻并联。
16．【答案】（1）将电压表指针调零
（2）
（3）断路
（4）1.2；不可行；电压表正负接线柱接反了
（5）选用了相同规格的两个灯泡进行实验
【详解】（1）连接电路前，电压表指针未指在零刻度线处，接下来要进行的操作是对电压表进行调零。
（2）根据图甲电路图，灯泡L1和L2串联连接，应将L1的左接线柱与灯泡L2的右接线柱相连。
（3）闭合开关后两灯都不亮，电压表示数接近于电源电压，若故障只发生在两个灯泡中的一个上，因为电压表有示数且接近电源电压，说明电压表与电源正负极之间是通路，所以电路故障为L1断路。
（4）由图丁可知，电压表量程为0～3V，分度值为0.1V，电压表示数为1.2V。
若将电压表所接的B点不动，只将A点改接到C点上，这样的操作是不可行的，原因是更改接线后的电压表的正、负接线柱接反了，电压表指针反向偏转，对电压表造成损坏。
（5）结论①“串联电路中，各部分电路两端电压相等”是错误的，造成结论错误的原因是选用了两个规格相同的灯泡进行实验，实验结论不具有普遍性，应更换不同规格小灯泡进行多次实验。
17．【答案】
（1） 闭合开关后，三个灯泡串联，测、两端的电压之和，测、两端的电压之和，串联电路的总电压等于各分电压之和，两端的电压为
两端的电压为
则两端的电压为
（2） 将电压表更换为电流表后，三个灯泡并联，电流表测干路电流，电流表测和所在支路的电流之和，电流表测和所在支路的电流之和
通过的电流
通过的电流
通过的电流
18．【答案】（1）15V；（2）0.4A；（3）13V
【详解】解：（1）只闭合S2时，电路中只有电阻R1工作，电流表A2测量电阻R1电流，电压表V1测量电阻R1的电压，示数是15V。
（2）只闭合S1、S2时，电阻R1与电阻R2并联，电流表A2测量干路电流，电流表A1测量电阻R2的电流，并联电路互不影响，电阻R1电流仍为1.6A，此时电流表A2示数为2A，此时通过电流表A1的示数为
（3）将电流表A1替换为电压表V3，只断开S2时，三个电阻串联，V1测量电阻R1电压，V3测量电阻R1、R2总电压，V2测量R2、R3总电压，电压表V2的示数是
答：（1）只闭合S2时，电压表V1示数是15V；
（2）此时通过电流表A1的示数为0.4A；
（3）电压表V2的示数是13V。
