第十六章 电压 电阻
第4节 变阻器

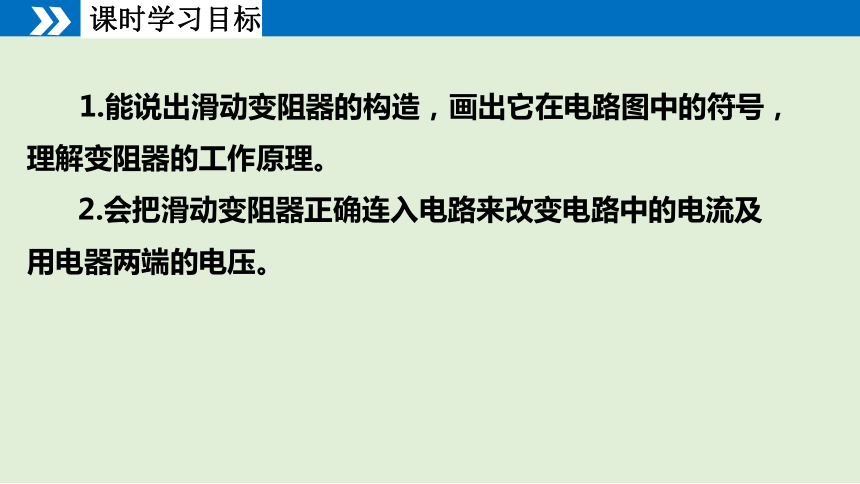

课时学习目标
1.能说出滑动变阻器的构造，画出它在电路图中的符号，理解变阻器的工作原理。
2.会把滑动变阻器正确连入电路来改变电路中的电流及用电器两端的电压。

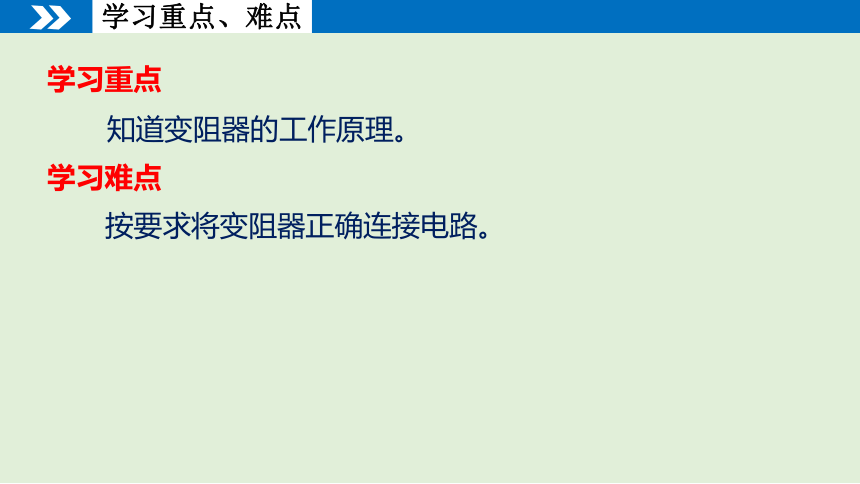

知道变阻器的工作原理。
学习重点
学习难点
按要求将变阻器正确连接电路。
学习重点、难点
导入新课

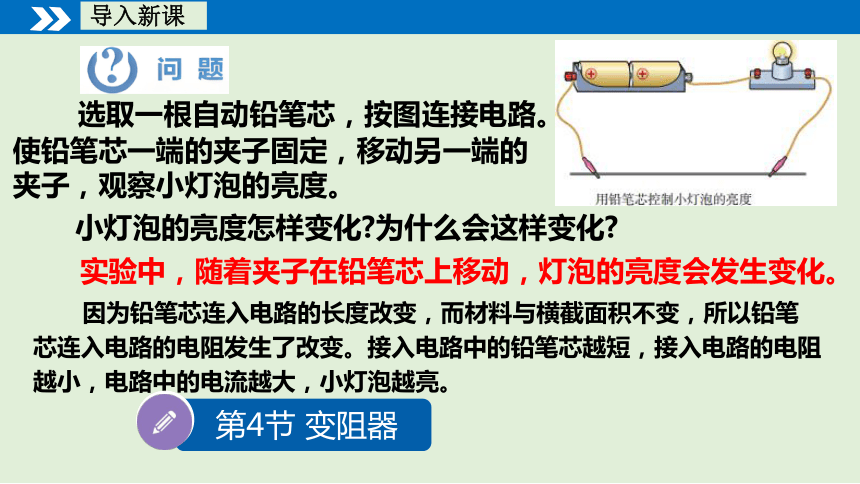

选取一根自动铅笔芯，按图连接电路。使铅笔芯一端的夹子固定，移动另一端的夹子，观察小灯泡的亮度。
小灯泡的亮度怎样变化 为什么会这样变化
实验中，随着夹子在铅笔芯上移动，灯泡的亮度会发生变化。
因为铅笔芯连入电路的长度改变，而材料与横截面积不变，所以铅笔芯连入电路的电阻发生了改变。接入电路中的铅笔芯越短，接入电路的电阻越小，电路中的电流越大，小灯泡越亮。
第4节 变阻器

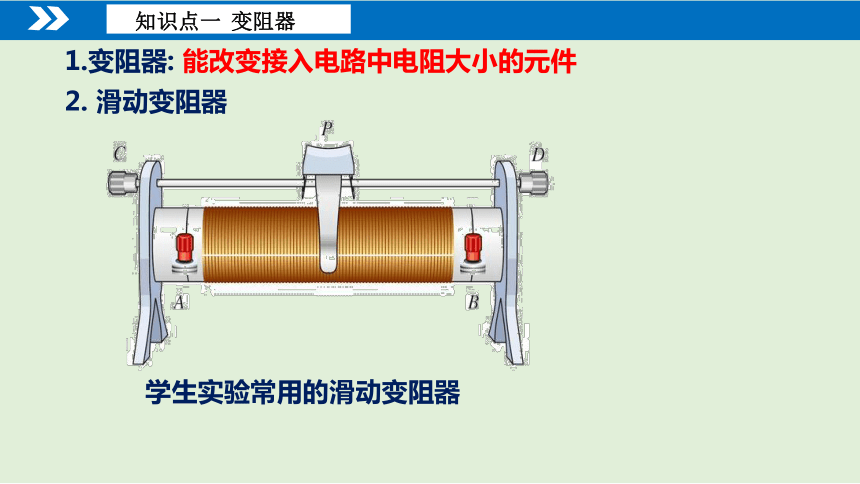

1.变阻器: 能改变接入电路中电阻大小的元件
学生实验常用的滑动变阻器
知识点一 变阻器

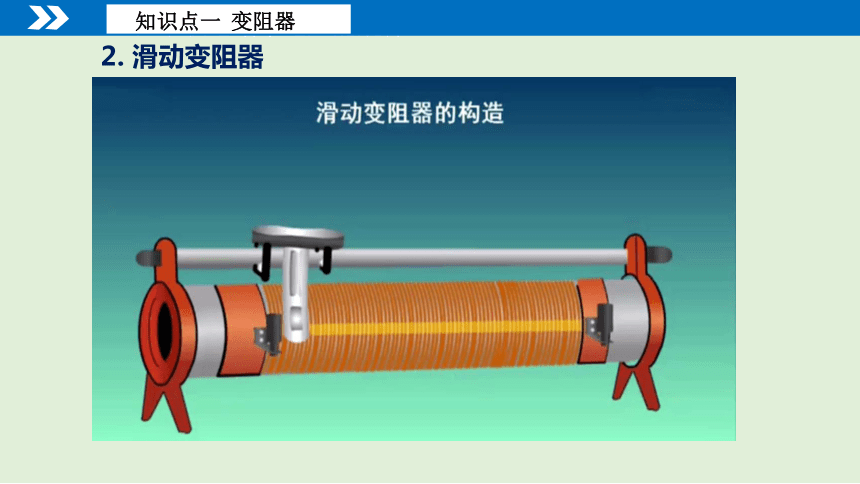

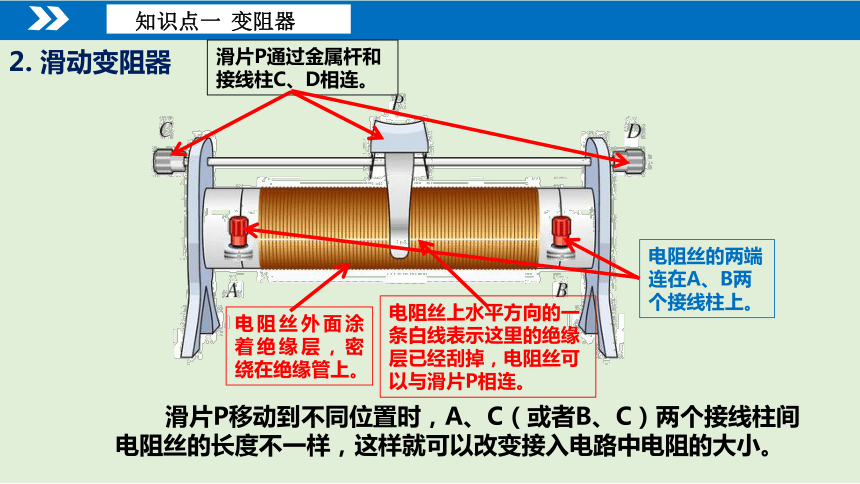

2. 滑动变阻器
知识点一 变阻器
电阻丝外面涂着绝缘层，密绕在绝缘管上。
滑片P移动到不同位置时，A、C（或者B、C）两个接线柱间电阻丝的长度不一样，这样就可以改变接入电路中电阻的大小。
电阻丝上水平方向的一条白线表示这里的绝缘层已经刮掉，电阻丝可以与滑片P相连。
电阻丝的两端连在A、B两个接线柱上。
滑片P通过金属杆和接线柱C、D相连。

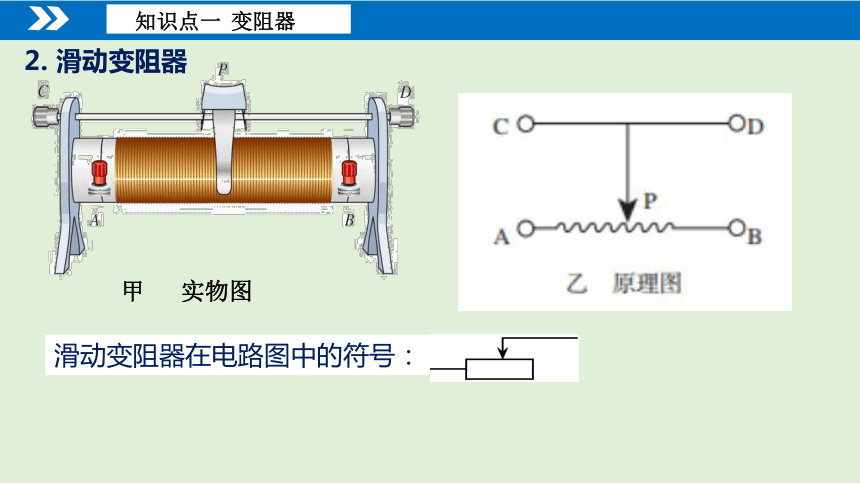

2. 滑动变阻器
甲 实物图
知识点一 变阻器
滑动变阻器在电路图中的符号：
2. 滑动变阻器
2. 滑动变阻器

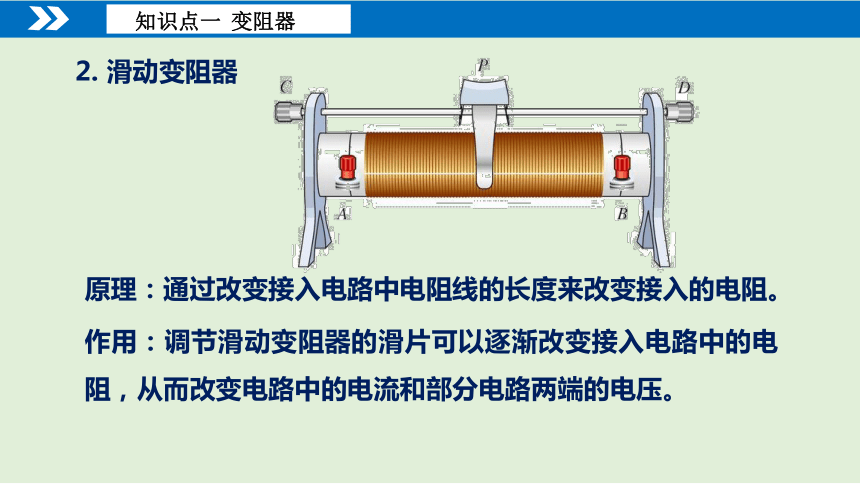

原理：通过改变接入电路中电阻线的长度来改变接入的电阻。
作用：调节滑动变阻器的滑片可以逐渐改变接入电路中的电阻，从而改变电路中的电流和部分电路两端的电压。
知识点一 变阻器
一、串联电路中电压的规律
知识点一 变阻器
2. 滑动变阻器
一、串联电路中电压的规律
知识点一 变阻器

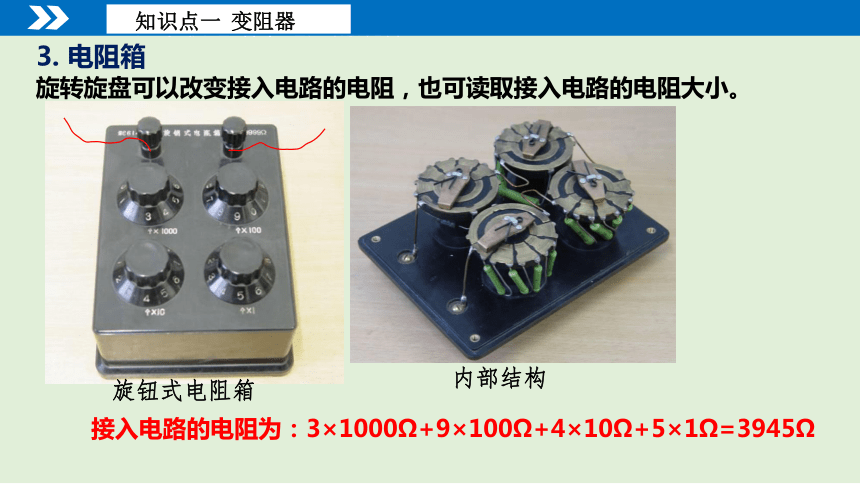

3. 电阻箱
旋转旋盘可以改变接入电路的电阻，也可读取接入电路的电阻大小。
内部结构
接入电路的电阻为：3×1000Ω+9×100Ω+4×10Ω+5×1Ω=3945Ω
旋钮式电阻箱
接线柱B
接线柱A
电阻线圈
金属滑片P
金属杆
接线柱D
瓷筒
接线柱C

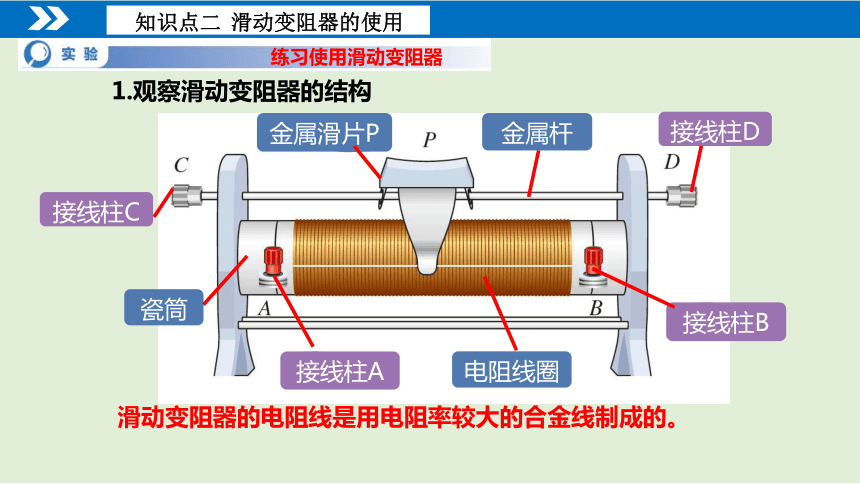

练习使用滑动变阻器

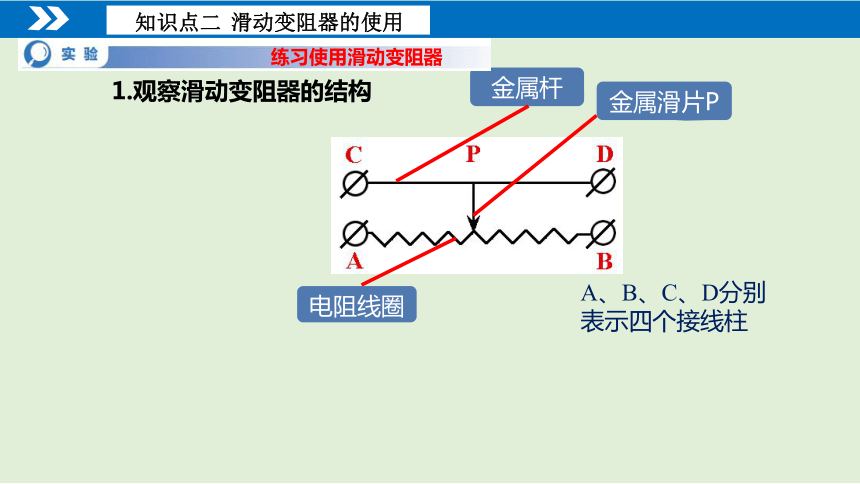

1.观察滑动变阻器的结构
知识点二 滑动变阻器的使用
滑动变阻器的电阻线是用电阻率较大的合金线制成的。
A、B、C、D分别表示四个接线柱
电阻线圈
金属滑片P
金属杆
练习使用滑动变阻器
1.观察滑动变阻器的结构
知识点二 滑动变阻器的使用
知识点二 滑动变阻器的使用
练习使用滑动变阻器
1.观察滑动变阻器的结构
滑动变阻器铭牌上标有“20Ω 、2A”的字样
“20Ω”表示滑动变阻器的最大电阻是20Ω
“2A”表示滑动变阻器允许通过的最大电流是2A
滑动变阻器铭牌上所标参数的含义
滑动变阻器与用电器串联连接
S
L
Rp
S
Rp
L
滑片（接线柱C或D）和开关相连接
知识点二 滑动变阻器的使用
2.连接滑动变阻器
A
B
C
D
P
①把接线柱A、D连入电路
电流方向
接入电路
的接线柱
AD
结构示意图
滑片P向A端移动
灯泡亮度变化
变亮
接入电路
的电阻线
滑片P向A端移动，
接入电路电阻变化
AP
变小
滑片向A端移动
知识点二 滑动变阻器的使用
A
B
C
D
P
②把接线柱A、C连入电路
电流方向
接入电路
的接线柱
AC
滑片P向A端移动
灯泡亮度变化
变亮
接入电路
的电阻线
滑片P向A端移动
接入电路电阻变化
AP
变小
滑片向A端移动
S
Rp
L
知识点二 滑动变阻器的使用
用接线柱A、C或接线柱A、D都是把电阻线AP部分接入电路，完全等效。
知识点二 滑动变阻器的使用
演示 把接线柱A、D连入电路
A
B
C
D
P
③把接线柱B、D连入电路
电流方向
接入电路
的接线柱
BD
结构示意图
滑片P向B端移动
灯泡亮度变化
变亮
接入电路
的电阻线
滑片P向B端移动
接入电路电阻变化
BP
变小
滑片向B端移动
知识点二 滑动变阻器的使用
A
B
C
D
P
④把接线柱B、C连入电路
电流方向
接入电路
的接线柱
BC
滑片P向B端移动
灯泡亮度变化
变亮
接入电路
有效电阻
滑片P向B端移动
接入电路电阻变化
BP
变小
滑片向B端移动
S
Rp
L
知识点二 滑动变阻器的使用
用接线柱B、C或接线柱B、D都把电阻线BP部分接入电路，完全等效。
A
B
C
D
⑤把接线柱C、D连入电路
电流方向
结构示意图
S
Rp
L
知识点二 滑动变阻器的使用
把C、D接线柱连入电路，相当于一条导线，连入电路的阻值为0，移动滑片不能改变接入电路的电阻
A
B
C
D
⑥把接线柱A、B连入电路
电流方向
结构示意图
S
Rp
L
知识点二 滑动变阻器的使用
将A、B接线柱接入电路时，电流要经过全部电阻线，此时变阻器连入电路的电阻为变阻器的最大电阻，为定值电阻。移动滑片不能改变接入电路的电阻。
　滑动变阻器的正确使用方法
　　选用两个接线柱接入电路：电阻线两端的接线柱A、B中选一个，金属杆两端的接线柱C、D中选一个。
知识点二 滑动变阻器的使用
　滑动变阻器的使用
知识点二 滑动变阻器的使用
一、串联电路中电压的规律
知识点二 滑动变阻器的使用
2. 连接滑动变阻器
要使滑动变阻器和用电器中的电流相同，滑动变阻器应该与用电器串联。按图连接电路，闭合开关，观察电路是否接通。
③闭合开关前应将滑片放到什么位置上？
位于接入电路电阻阻值最大位置（右端），可以使电路中的电流最小，起到保护电路元件的作用。
①实验电路图：
②小灯泡与变阻器串联，电流表串联在电路中。
A
R'
S
L
④电流不能超过变阻器允许通过的最大电流（否则烧坏滑动变阻器）。
3. 用滑动变阻器改变小灯泡的亮度
知识点二 滑动变阻器的使用
A
R'
S
L
要使小灯泡由暗变亮，变阻器的滑片应该向哪个方向移动？
想一想
知识点二 滑动变阻器的使用
3. 用滑动变阻器改变小灯泡的亮度
要使小灯泡由暗变亮，变阻器的滑片应该向左移动。
一、串联电路中电压的规律
知识点二 滑动变阻器的使用
3. 用滑动变阻器改变小灯泡的亮度
A
L
S
RP
一、串联电路中电压的规律
知识点二 滑动变阻器的使用
4. 用滑动变阻器改变小灯泡两端的电压
A
L
S
RP
V
按电路图连接电路，其中R是定值电阻，R'是滑动变阻器。
A
V
R
R'
S
R'
R
4. 用滑动变阻器控制定值电阻两端的电压
知识点二 滑动变阻器的使用
（1）闭合开关，调节滑动变阻器的滑片，使定值电阻两端的电压成整数倍地变化，如2V、4V、6V等。
A
V
R
R'
S
R'
R
4. 用滑动变阻器控制定值电阻两端的电压
知识点二 滑动变阻器的使用
（2）换用不同的定值电阻，使电阻R成整数倍地变化，如5Ω、10Ω、15Ω等。闭合开关，调节滑动变阻器的滑片，保持每次接入定值电阻两端的电压不变。
滑动变阻器上通常标有最大电阻和允许通过的最大电流，使用时要根据需要进行选择，不能使通过的电流超过最大值，否则会烧坏滑动变阻器。通常，在使用前 应将滑动变阻器的电阻调节到最大，目的是为了保护电路。
　　变阻器的作用主要是通过调节其电阻值，改变电路中的电流。滑动变阻器一般只在实验室中应用。有些家用电器中，用于音量调节的器件也是一种变阻器，通常称为电位器。图是一种电位器的结构图，它通过机械式旋钮调节电阻的大小。电位器也可以用在其他电器上，例如可调亮度的电灯，可调音量的音箱、调音台，等等。
知识点三 变阻器的应用
机械式电位器
知识点三 变阻器的应用
机械式电位器
电阻丝
滑片
接线柱
　　除机械式电位器外，数字电位器的使用越来越广泛。数字电位器是一种用数字信号控制电阻的器件（集成电路）。与机械式电位器相比，数字电位器具有可用程序控制改变电阻、耐震动、噪声小、寿命长、抗环境污染等优点，因而已在自动检测与控制、智能仪器仪表、消费类电子产品等许多重要领域得到应用。
知识点三 变阻器的应用
【例题1】（2025年四川成都中考题）小聪设计了利用滑动变阻器改变灯泡亮度的电路图，如图所示。在E、F间接入滑动变阻器，闭合开关，当滑片P向左滑动时，灯泡变暗。下列四种接入方式，符合要求的是【 】
A B C D
课堂练习
B
【解析】在图示电路中，利用滑动变阻器改变灯泡的亮度，接入的滑动变阻器与小灯泡串联。要求滑片向左滑动灯泡变暗，即通过灯泡（电路）的电流变小，在电路两端电压一定的情况下，滑动变阻器接入电路的电阻变大。A图中接法将变阻器金属棒接入电路，D图中接法将变阻器电阻线全部接入电路，A、D中变阻器滑片向左滑动时，不能改变变阻器接入电路的电阻；B图中变阻器滑片向左滑动时，变阻器接入电路的电阻变大，电路中电流变小，灯泡变暗；C图中变阻器滑片向左滑动时，变阻器接入电路的电阻变小，电路中电流变大，灯泡变亮。
【例题2】如图是一种测定油箱内油量的装置. 其中R是滑动变阻器的电阻片，滑动变阻器的滑片跟滑杆连接，滑杆可以绕固定轴O转动，另一端固定着一个浮子。油箱中的油量减少时，油面下降，浮子随液面落下，带动滑杆使滑动变阻器滑片向上移动，从而改变了电路中电流表的示数。因此，电流表上一定的示数便对应
着油面的一定高度，把电流表刻度盘改为相应的油量体积数，就可以直接读出油箱中的油量。请问:在这个装置中，电流表示数越大，表示油箱中的油量越多还是越少 请说明理由。
【解答】电流表示数越大，通过电路的电流越大，电路的电阻越小，滑动变阻器接入电路的电阻越小，变阻器的滑片向下移动，浮子随油面上升，油面升高，表示油箱中的油量越多。
课堂练习
课时知识总结
变阻器
滑动变阻器
机械式电位器
原理：通过改变接入电路的电阻丝长度改变接入的电阻
作用
应用
连接：串联在电路中。金属棒、电阻丝
两端的接线柱各选一个接入电路
保护电路
改变电路中电流及用电器两端电压
电阻箱
数字电位器
练习与应用： 1、2、3、4、5、6题
