3.1电荷与电流(第3课时) 同步练习(含解析)

资源简介

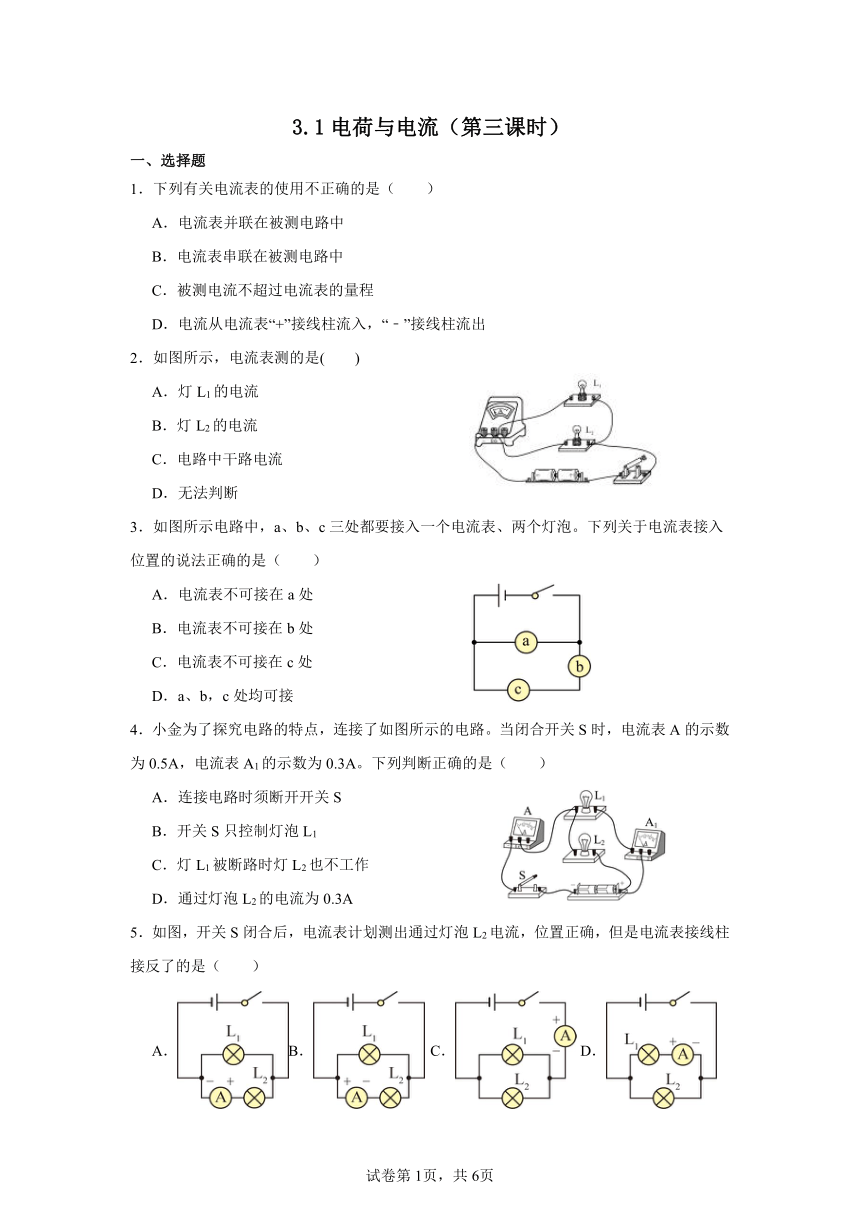

3.1电荷与电流(第三课时)
一、选择题
1.下列有关电流表的使用不正确的是(  )
A.电流表并联在被测电路中
B.电流表串联在被测电路中
C.被测电流不超过电流表的量程
D.电流从电流表“+”接线柱流入,“﹣”接线柱流出
2.如图所示,电流表测的是(  )
A.灯L1的电流
B.灯L2的电流
C.电路中干路电流
D.无法判断
3.如图所示电路中,a、b、c三处都要接入一个电流表、两个灯泡。下列关于电流表接入位置的说法正确的是(  )
A.电流表不可接在a处
B.电流表不可接在b处
C.电流表不可接在c处
D.a、b,c处均可接
4.小金为了探究电路的特点,连接了如图所示的电路。当闭合开关S时,电流表A的示数为0.5A,电流表A1的示数为0.3A。下列判断正确的是(  )
A.连接电路时须断开开关S
B.开关S只控制灯泡L1
C.灯L1被断路时灯L2也不工作
D.通过灯泡L2的电流为0.3A
5.如图,开关S闭合后,电流表计划测出通过灯泡L2电流,位置正确,但是电流表接线柱接反了的是(  )
A.B. C. D.

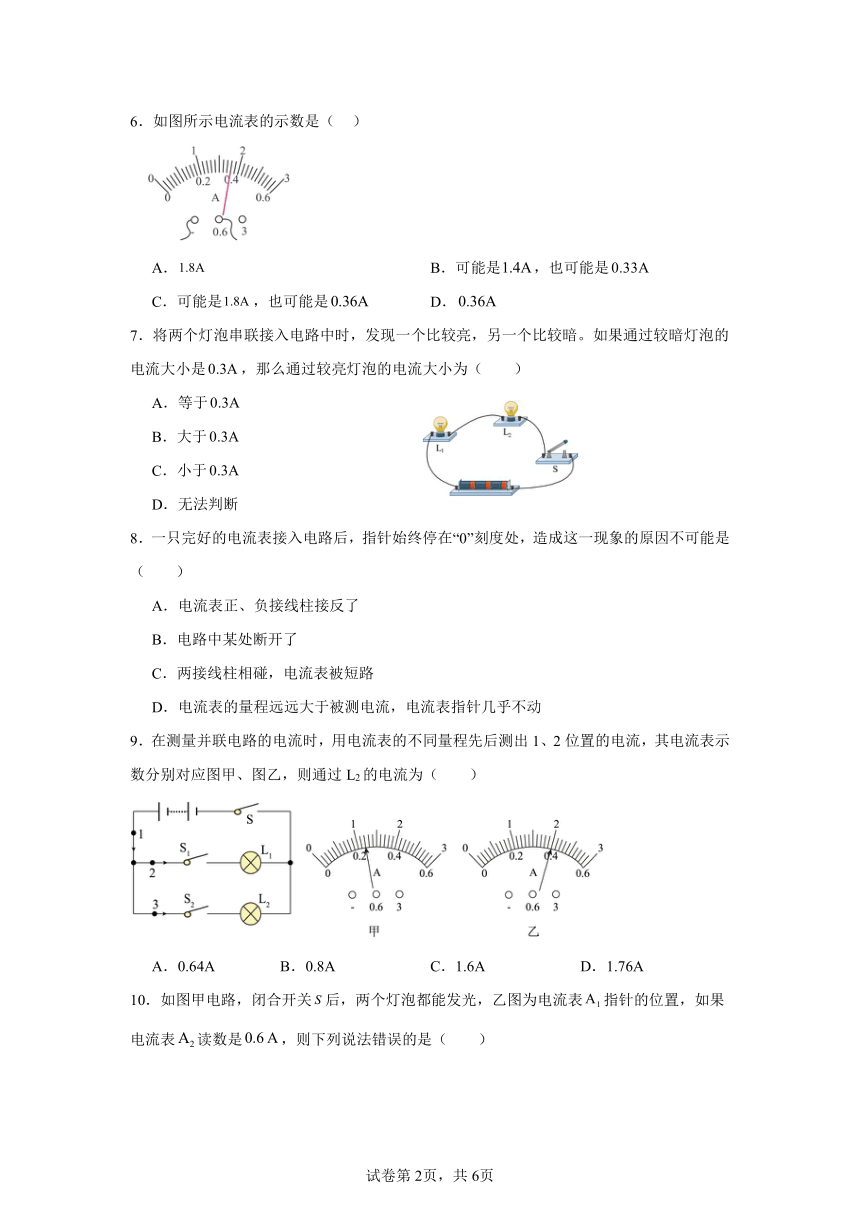

6.如图所示电流表的示数是( )
A. B.可能是,也可能是
C.可能是,也可能是 D.
7.将两个灯泡串联接入电路中时,发现一个比较亮,另一个比较暗。如果通过较暗灯泡的电流大小是,那么通过较亮灯泡的电流大小为(  )
A.等于
B.大于
C.小于
D.无法判断
8.一只完好的电流表接入电路后,指针始终停在“0”刻度处,造成这一现象的原因不可能是(  )
A.电流表正、负接线柱接反了
B.电路中某处断开了
C.两接线柱相碰,电流表被短路
D.电流表的量程远远大于被测电流,电流表指针几乎不动
9.在测量并联电路的电流时,用电流表的不同量程先后测出1、2位置的电流,其电流表示数分别对应图甲、图乙,则通过L2的电流为(  )
A.0.64A B.0.8A C.1.6A D.1.76A
10.如图甲电路,闭合开关后,两个灯泡都能发光,乙图为电流表指针的位置,如果电流表读数是,则下列说法错误的是(  )
A.通过灯的电流为 B.灯泡和并联
C.电流表一定连接“-、3”接线柱 D.电流表的读数是
二、填空题
11.甲、乙、丙三位同学用电流表测电流,闭合开关前,电流表指针均指在零刻度处。当闭合开关试触时
甲同学的问题: ;
乙同学的问题: ;
丙同学的问题: 。
12.如图甲所示电流表的量程为 安,此时电流表的示数为 安;图乙中电流表所选的量程每小格表示 安,此时电流表的示数为 安。
13.如图甲所示的电路,当开关S闭合后,电流表测量的是通过 (选填“电源”“L1”或“L2”)的电流,电流表的指针偏转如图乙所示,电流表的示数为 A。

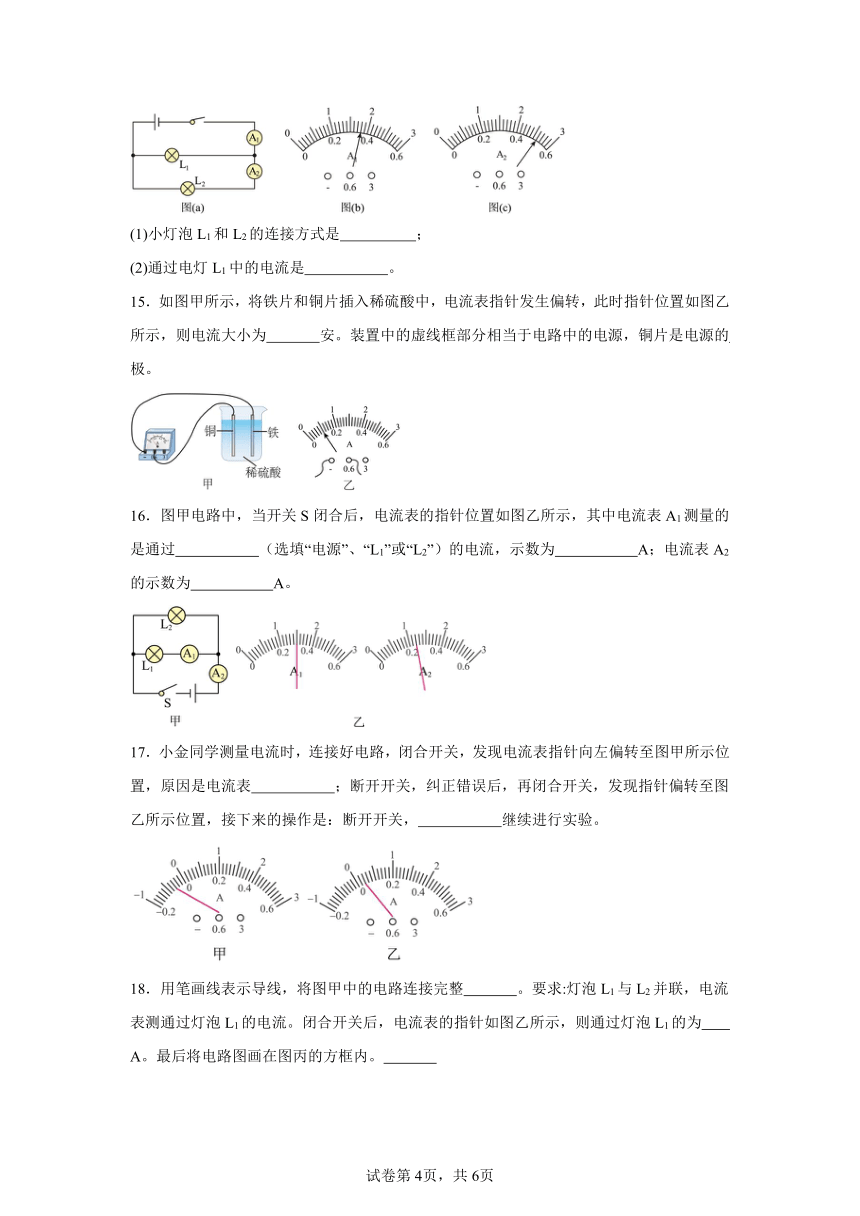

14.如图(a)所示,当开关闭合时,A1、A2两只电流表的指针分别如
(1)小灯泡L1和L2的连接方式是 ;
(2)通过电灯L1中的电流是 。
15.如图甲所示,将铁片和铜片插入稀硫酸中,电流表指针发生偏转,此时指针位置如图乙所示,则电流大小为 安。装置中的虚线框部分相当于电路中的电源,铜片是电源的 极。
16.图甲电路中,当开关S闭合后,电流表的指针位置如图乙所示,其中电流表A1测量的是通过 (选填“电源”、“L1”或“L2”)的电流,示数为 A;电流表A2的示数为 A。
17.小金同学测量电流时,连接好电路,闭合开关,发现电流表指针向左偏转至图甲所示位置,原因是电流表 ;断开开关,纠正错误后,再闭合开关,发现指针偏转至图乙所示位置,接下来的操作是:断开开关, 继续进行实验。

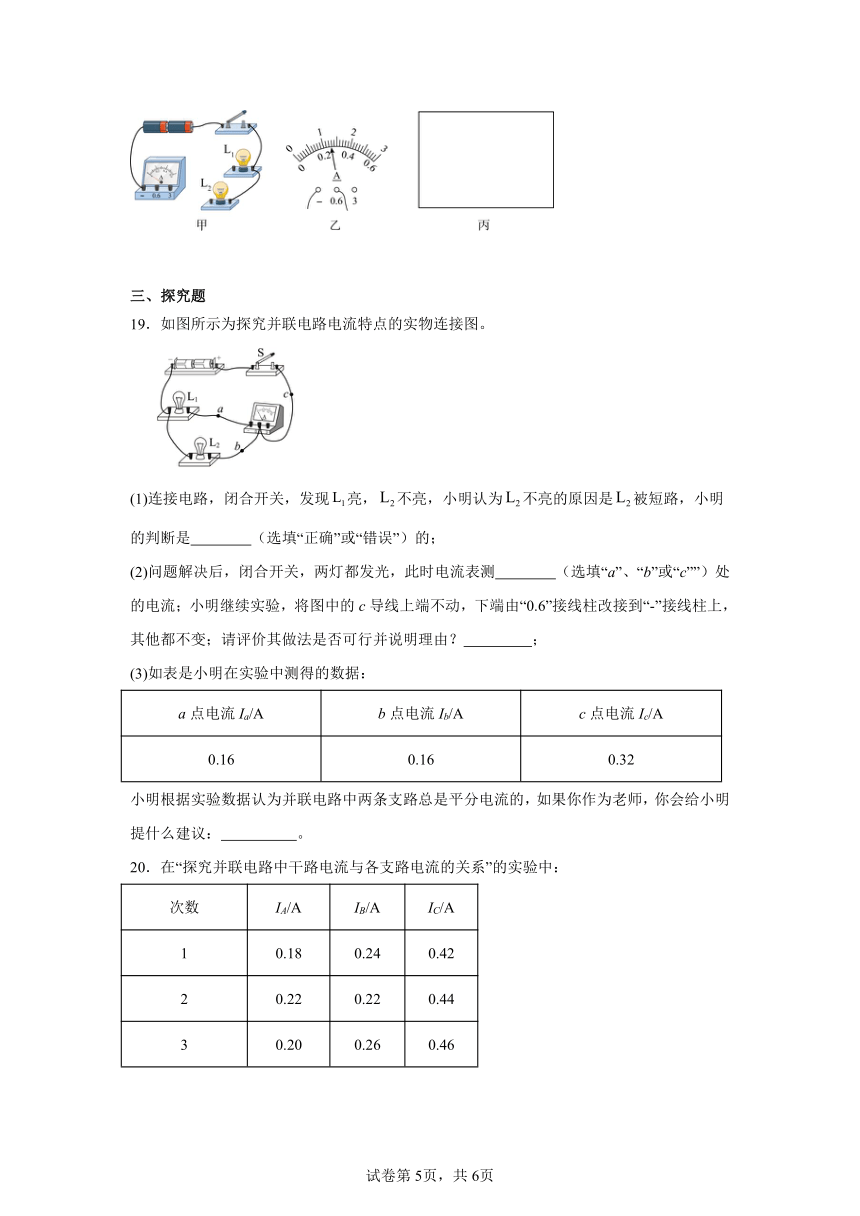

18.用笔画线表示导线,将图甲中的电路连接完整 。要求:灯泡L1与L2并联,电流表测通过灯泡L1的电流。闭合开关后,电流表的指针如图乙所示,则通过灯泡L1的为 A。最后将电路图画在图丙的方框内。
三、探究题
19.如图所示为探究并联电路电流特点的实物连接图。
(1)连接电路,闭合开关,发现亮,不亮,小明认为不亮的原因是被短路,小明的判断是 (选填“正确”或“错误”)的;
(2)问题解决后,闭合开关,两灯都发光,此时电流表测 (选填“a”、“b”或“c””)处的电流;小明继续实验,将图中的c导线上端不动,下端由“0.6”接线柱改接到“-”接线柱上,其他都不变;请评价其做法是否可行并说明理由? ;
(3)如表是小明在实验中测得的数据:
a点电流Ia/A b点电流Ib/A c点电流Ic/A
0.16 0.16 0.32
小明根据实验数据认为并联电路中两条支路总是平分电流的,如果你作为老师,你会给小明提什么建议: 。
20.在“探究并联电路中干路电流与各支路电流的关系”的实验中:
次数 IA/A IB/A IC/A
1 0.18 0.24 0.42
2 0.22 0.22 0.44
3 0.20 0.26 0.46
4 0.14
(1)请根据图甲中的电路图,用笔画线代替导线将图乙中的电路连接完整 ,使电流表测量流过小灯泡L1的电流。连接电路时应 开关;
(2)用电流表分别测量A、B、C三点的电流,更换灯泡多次测量,将实验数据记录在表格中,其中第4次实验中B点的电流如图丙所示,则IB= A;分析数据可知:并联电路中电流的特点是 ;
(3)在第2次实验中测得A、B两点的电流相等,原因可能是 。
试卷第1页,共3页
试卷第1页,共3页
《3.1电荷与电流(第三课时)》参考答案
题号 1 2 3 4 5 6 7 8 9 10
答案 A C A A B D A A B D
1.A
【详解】A.电流表如果并联在电路中,会使电流表直接与电源相连,损坏电流表,故A错误,符合题意。
B.电流表应与被测用电器串联,故B正确,不符合题意。
C.被测电流如果超过电流表量程会损坏电流表,故C正确,不符合题意。
D.电流要从“+“接线柱流入,从“-“接线柱流出,如果接反了指针会左偏,故D正确,不符合题意。
故选A。
2.C
【详解】由图知道,电流的流向是:从电源的正极流出,经开关后,再分别进入两只灯泡,最后到达到电流表的正接线柱,共同流入电流表后,从电流表流出再回到电源的负极,所以,电流表在电路的干路中,测的是电路中干路电流。
故选C。
3.A
【详解】AD.电流表不能不经用电器直接接在电源两端,会造成电源短路,故电流表不可接在a处,故A正确,D错误;
B.电流表接在b处,则ac接灯泡,电流表与c处灯泡串联,可测c处灯泡的电流,故电流表可接在b处,故B错误;
C.电流表接在c处,则ab接灯泡,电流表与b处灯泡串联,可测b处灯泡的电流,故电流表可接在c处,故C错误。
故选A。
4.A
【详解】A.为了保护电路,连接电路过程中,须断开开关S,故A正确;
B.由图可知两灯并联,开关S和电流表A在干路上,所以开关S控制两盏灯,故B错误;
C.并联电路各支路间互不影响,灯L1被断路时灯L2可以继续工作,故C错误;
D.由图可知,两灯并联,电流表A测两灯的总电流,电流表A1测通过L1电流,当闭合开关S时,电流表A的示数为0.5A,电流表A1的示数为0.3A,由并联电路的电流特点可知,通过灯泡L2的电流为
I2=I-I1=0.5A-0.3A=0.2A
故D错误。
故选A。
5.B
【详解】A.电流表与L2串联,测通过L2的电流。故A不符合题意;
B.电流表与L2串联,但正负接线柱接反了。故B符合题意;
C.电流表在干路中,测干路中的电流。故C不符合题意;
D.电流表与L1串联,测通过L1的电流。故D不符合题意。
故选B。
6.D
【详解】由图知道,电流表选用的是小量程,分度值为0.02A,电流表的示数为0.36A,故D符合题意,ABC不符合题意。
故选D。
7.A
【详解】串联电路中,电流处处相等,因此通过较亮灯泡的电流大小仍然为0.3A,故A符合题意,BCD不符合题意。
故选A。
8.A
【详解】A.如果电流表的正、负接线柱接反了,会出现指针倒转的情况,而不应为零;符合题意;
B.电路中某处断开了,电路中电流为零,不符合题意;
C.两接线柱相碰,电流表被短路,会造成电流表的示数为零,不符合题意;
D.电流表的量程远远大于被测电流,电流表指针几乎不动,会造成电流表的示数为零,不符合题意。
故选A。
9.B
【详解】由电路图知,两灯泡并联,电流表在1处时测干路电流,电流表在2处时测L1支路的电流,甲电流表的指针偏转角度小于支路乙电流表的偏转角度,根据并联电路电流的规律可知,甲电流表的读数要大于乙电流表的读数,甲的量程为0~3A,分度值为0.1A,则总电流为I=1.2A;乙电流表的量程为0~0.6A,分度值为0.02A,则通过L1的电流I1=0.4A,根据并联电路中电流的关系可得通过L2的电流为
故ACD不符合题意,B符合题意。
故选B。
10.D
【详解】 据图可知,电路是灯泡和并联,电流表A1测干路电流,电流表A2测灯泡L2支路电流,由于干路电流大于支路电流,电流表读数是,则电流表选择大量程,分度值是0.1A,读数为1.5A,则通过灯的电流为
故D错误,符合题意,ABC正确,不符合题意。
故选D。
11. 电流表的正负接线柱接反了 电流表选择的量程太大 电流表选择的量程太小
【详解】[1]闭合开关后,甲图中的指针反转,说明出现的问题是:电流表正负接线柱接反了。
[2]乙图中的指针偏转角度太小,说明出现的问题是:电流表选择的量程太大。
[3]丙图中的指针偏转角度太大,说明出现的问题是:电流表选择的量程太小。
12. 0~0.6 0.5 0.2 2.5
【详解】[1][2]如图甲所示电流表的量程为0~0.6A,此量程的分度值为0.02A,此时电流表的示数为0.5A;
[3][4]图乙中电流表所选的量程为0~3A,此量程的分度值为0.2A,此时电流表的示数为2.5A。
13. L2 0.28
【详解】[1] 由电路图知道,两灯泡并联,电流表与灯泡L2串联,所以,电流表测量L2支路的电流;
[2] 由图甲知道,电流表的量程为0~0.6A,最小刻度为0.02A,示数为0.28A;
14.(1)并联
(2)1.28A
【详解】(1)由图知道,当开关闭合时,电流有两条路径:正极→电流表A1→L1→负极,正极→电流表A1→电流表A2→L2→负极;所以L1与L2并联。
(2)电流表A1接在干路上,所以电流表A1测的是干路电流;而电流表A2与电灯L2串联,所以电流表A2测的是电灯L2的电流;由于电流表A1偏转角度小于电流表A2,因此A1选择的量程是0~3A,A2选择的量程是0~0.6A,所以由图(b)知道,A1表的读数为
I=1.8A
A2表的读数为
I2=0.22A
所以电灯L2中的电流是
I2=0.52A
因为并联电路中,干路电流等于各支路电流之和,所以电灯L1中的电流是
15. 0.1 正
【详解】[1]由图可知,电流表选用的是小量程,分度值为0.02A,示数为0.1A。
[2]电流表在使用时,电流要从正接线柱流入,从负接线柱流出,铜片与电流表的正接线柱连接,所以铜片是电源的正极。
16. L1 0.3 1.2
【详解】[1][2][3]由图甲可知,两个灯泡并联,电流表A1与灯L1串联,电流表A1测量通过L1的电流,电流表A2测量干路中的电流,因为并联电路中干路电流等于各支路电流之和,所以,电流表A2的读数大于电流表A1的读数;且电流表A2指针的偏转角度小于电流表A1指针的偏转角度,所以电流表A2的量程为0~3A,分度值为0.1A,示数为1.2A。电流表A1的量程为0~0.6A,分度值为0.02A,示数0.3A,即通过灯L1的电流I1=0.3A。
17. 正负接线柱反接 改接0~0.6A量程
【详解】[1]连接好电路,闭合开关,发现电流表指针向左偏转,说明电流表中的电流方向反了,原因是电流表正负接线柱反接。
[2]纠正错误后,再闭合开关,发现指针偏转至图乙所示位置,指针偏过角度过小,说明电路中电流过小,接下来断开开关,改接0~0.6A量程继续进行实验。
18. 0.26
【详解】[1]电流表测通过灯泡L1的电流,即电流表与L1串联经过电流表后与L2汇合,回到电源的负极,连线如下图:
[2]乙图中电流表所选量程的分度值为0.02A,则电流表的读数为0.26A。
[3]根据实物图,电流从电源的正极流出,一条电路连接L1和电流表,另一条路经过L2回到电源的负极,作图如下:
19.(1)错误
(2) a 不可行,电流表的正负接线柱接反了
(3)换用不同规格的灯泡进行实验
【详解】(1)闭合开关,电路中L1、L2并联,发现L1亮,L2不亮,说明应是L2断路,如果是L2短路,对于并联电路来说,整个电路都短路,L1也不会亮,所以小明的判断是错误的。
(2)[1]分析电路图可知,电路中L1、L2并联,电流表与L1串联在一条支路中,所以此时电流表测a处的电流。
[2]将图中的c导线上端不动,下端由“0.6”接线柱改接到“-”接线柱上,使电流从“-”接线柱流入,“0.6”接线柱流出,则电流表正负接线柱接反,所以其做法不可行。
(3)两条支路的电流总是相等,是实验中使用相同规格的灯泡进行实验造成的,为了使结论更具普遍性,应换用不同规格的灯泡进行实验。
20.(1) 断开
(2) 0.28 干路电流等于各支路电流之和
(3)所用灯泡规格相同
【详解】(1)[1]分析图甲可知,两灯泡并联,开关在干路上,电流表测量流过小灯泡的电流,则电流表与L1串联,如下图所示:
[2]为了保护电路中各元件安全,连接电路时,应断开开关。
(2)[1]由图丙可知,电流表选择0~0.6A量程,电流表的分度值为0.02A,示数为0.28A。
[2]分析表格中数据可知,C处电流等于A处电流与B处电流之和,所以可得并联电路中电流的特点是干路电流等于各支路电流之和,即
(3)在第2次实验中选用相同规格的灯泡实验,则通过两个灯泡的电流相同,所以测得A、B两点的电流相等,故原因可能是选用的灯泡规格相同。
答案第1页,共2页
答案第1页,共2页
