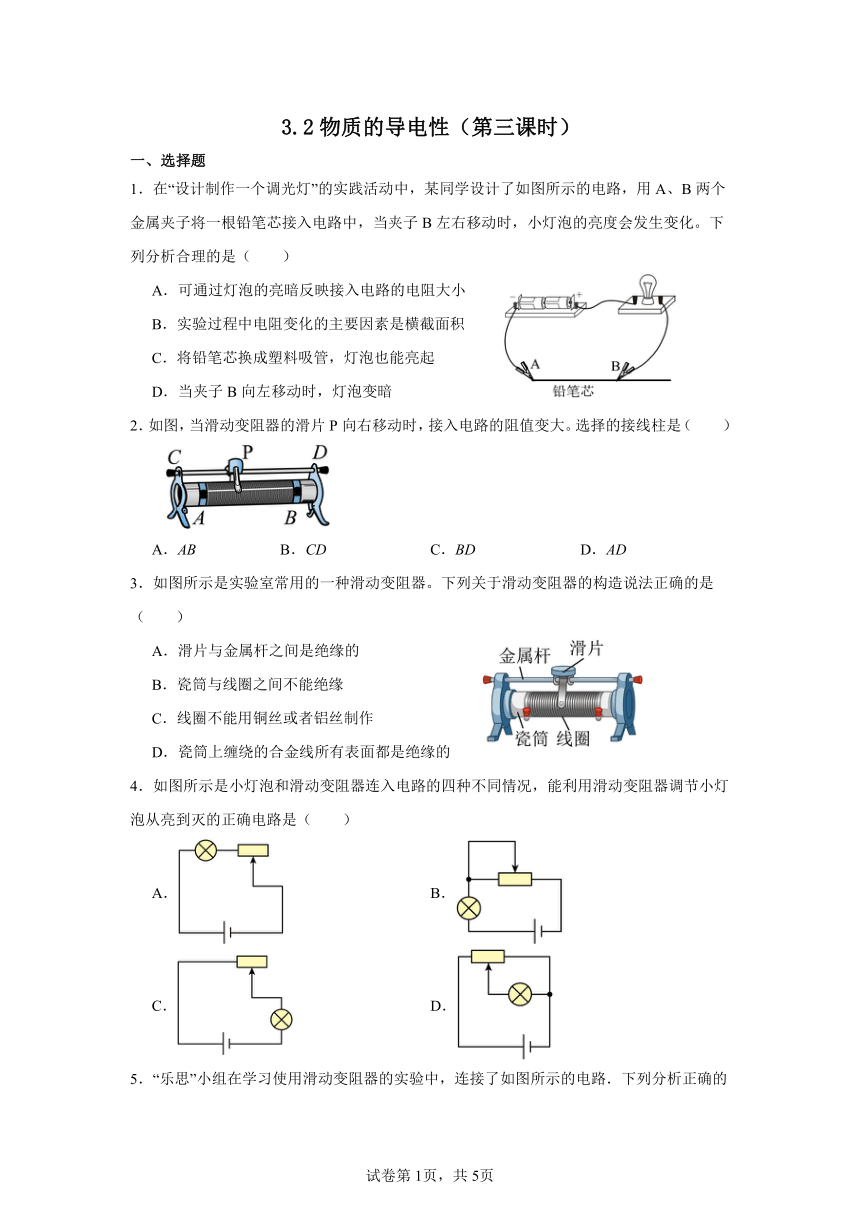

3.2物质的导电性（第三课时）
一、选择题
1．在“设计制作一个调光灯”的实践活动中，某同学设计了如图所示的电路，用A、B两个金属夹子将一根铅笔芯接入电路中，当夹子B左右移动时，小灯泡的亮度会发生变化。下列分析合理的是（　　）
A．可通过灯泡的亮暗反映接入电路的电阻大小
B．实验过程中电阻变化的主要因素是横截面积
C．将铅笔芯换成塑料吸管，灯泡也能亮起
D．当夹子B向左移动时，灯泡变暗
2．如图，当滑动变阻器的滑片P向右移动时，接入电路的阻值变大。选择的接线柱是（　　）
A．AB B．CD C．BD D．AD
3．如图所示是实验室常用的一种滑动变阻器。下列关于滑动变阻器的构造说法正确的是（　　）
A．滑片与金属杆之间是绝缘的
B．瓷筒与线圈之间不能绝缘
C．线圈不能用铜丝或者铝丝制作
D．瓷筒上缠绕的合金线所有表面都是绝缘的
4．如图所示是小灯泡和滑动变阻器连入电路的四种不同情况，能利用滑动变阻器调节小灯泡从亮到灭的正确电路是（　　）
A． B．
C． D．
5．“乐思”小组在学习使用滑动变阻器的实验中，连接了如图所示的电路．下列分析正确的是（　　）
A．若接点，接点，滑动变阻器与灯泡并联
B．若接点，接点，闭合开关前，滑片应移动到最左端
C．若接点，接点，闭合开关，滑片向右移，灯泡变暗
D．若接点，接点，闭合开关，滑片向右移，灯泡变暗
6．小科利用如图所示的电路测的电阻，连接好电路闭合开关后，无论怎样调节滑动变阻器滑片，电流表指针均几乎无偏转、电压表示数接近电源电压，出现这种情况的原因是（　　）
A．断路 B．短路 C．电流表断路 D．滑动变阻器断路
7．电动汽车利用旋钮变阻器实现对转速的控制，车速仪由电路中的电流表改装，图中O、E、F为变阻器的三个接线柱。踩下“油门”，旋钮滑片逆时针转动，车速仪示数变大。则与M、N相连接的是（　　）
A．E和F
B．O和E
C．O和F
D．以上接法均可
8．在用滑动变阻器改变灯泡亮度的实验中，对于连接实验电路的注意事项，不必要的一点是（　　）
A．连入变阻器时，应使滑片位于变阻器阻值最大的位置
B．开关、电流表应接在靠近电源电流流出的一端
C．连接电路时，应先将开关断开
D．电流表应与灯泡串联，并使它的“＋”接线柱，靠近电源的“＋”极一端

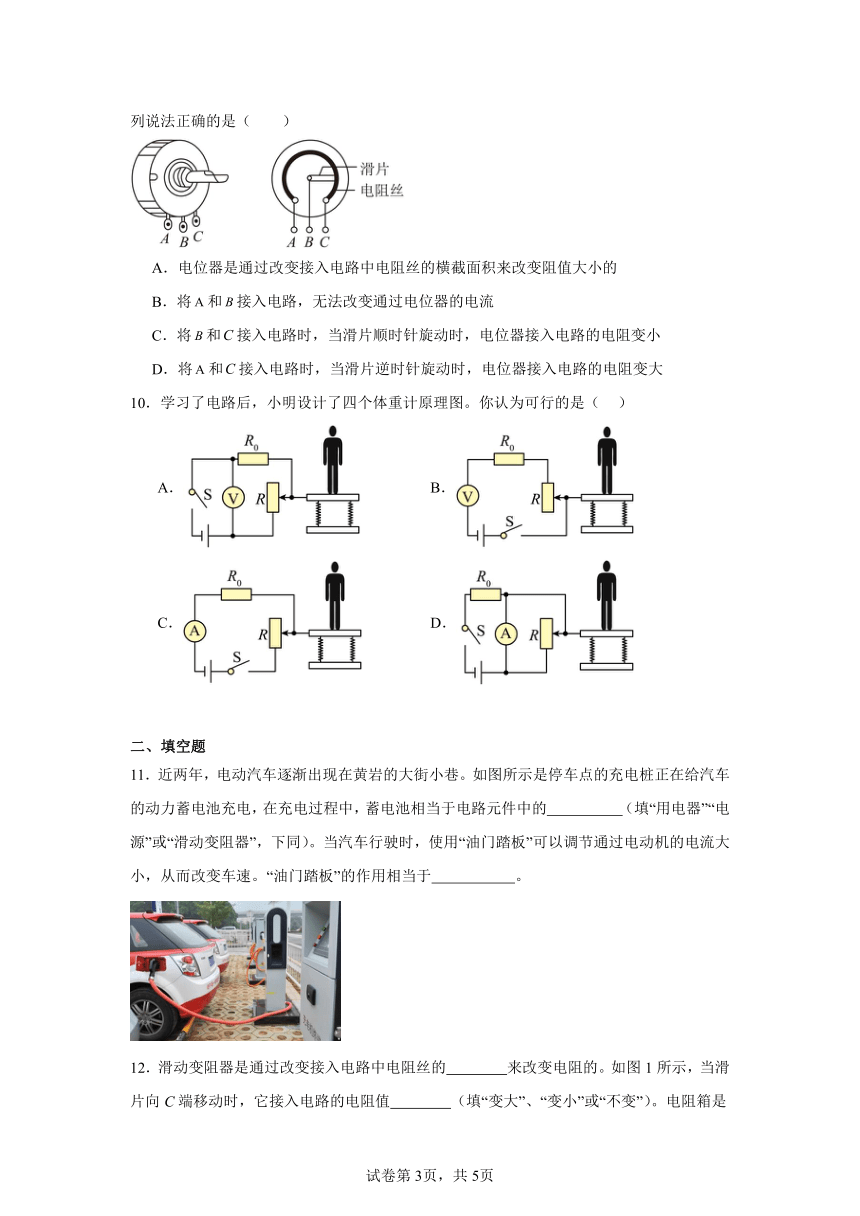

9．不少家用电器上使用的电位器就是变阻器，其外形及结构如图所示。关于它的使用，下列说法正确的是（　　）
A．电位器是通过改变接入电路中电阻丝的横截面积来改变阻值大小的
B．将和接入电路，无法改变通过电位器的电流
C．将和接入电路时，当滑片顺时针旋动时，电位器接入电路的电阻变小
D．将和接入电路时，当滑片逆时针旋动时，电位器接入电路的电阻变大
10．学习了电路后，小明设计了四个体重计原理图。你认为可行的是（ ）
A． B．
C． D．
二、填空题
11．近两年，电动汽车逐渐出现在黄岩的大街小巷。如图所示是停车点的充电桩正在给汽车的动力蓄电池充电，在充电过程中，蓄电池相当于电路元件中的 （填“用电器”“电源”或“滑动变阻器”，下同）。当汽车行驶时，使用“油门踏板”可以调节通过电动机的电流大小，从而改变车速。“油门踏板”的作用相当于 。
12．滑动变阻器是通过改变接入电路中电阻丝的 来改变电阻的。如图1所示，当滑片向C端移动时，它接入电路的电阻值 （填“变大”、“变小”或“不变”）。电阻箱是一种能够表示出电阻值的变阻器，如图2中电阻箱的读数是 Ω。
13．如图是某电子秤的结构示意图，电子秤的刻度表是一个电流表，它的示数越大说明所称物体的质量越 。秤盘内不放物体时，刻度表无示数，说明与滑动变阻器的滑片P接触的A端的黑体部分是 （填“导体”或“绝缘体”）。
14．小王同学要探究滑动变阻器接入的阻值大小与小灯泡的明亮程度的关系时设计如图所示的电路实物图。该同学连接电路时开关应 。要使滑动变阻器的滑片向右滑动时，小灯泡越亮，应如何连接实物图？（按要求完成实物图连接）

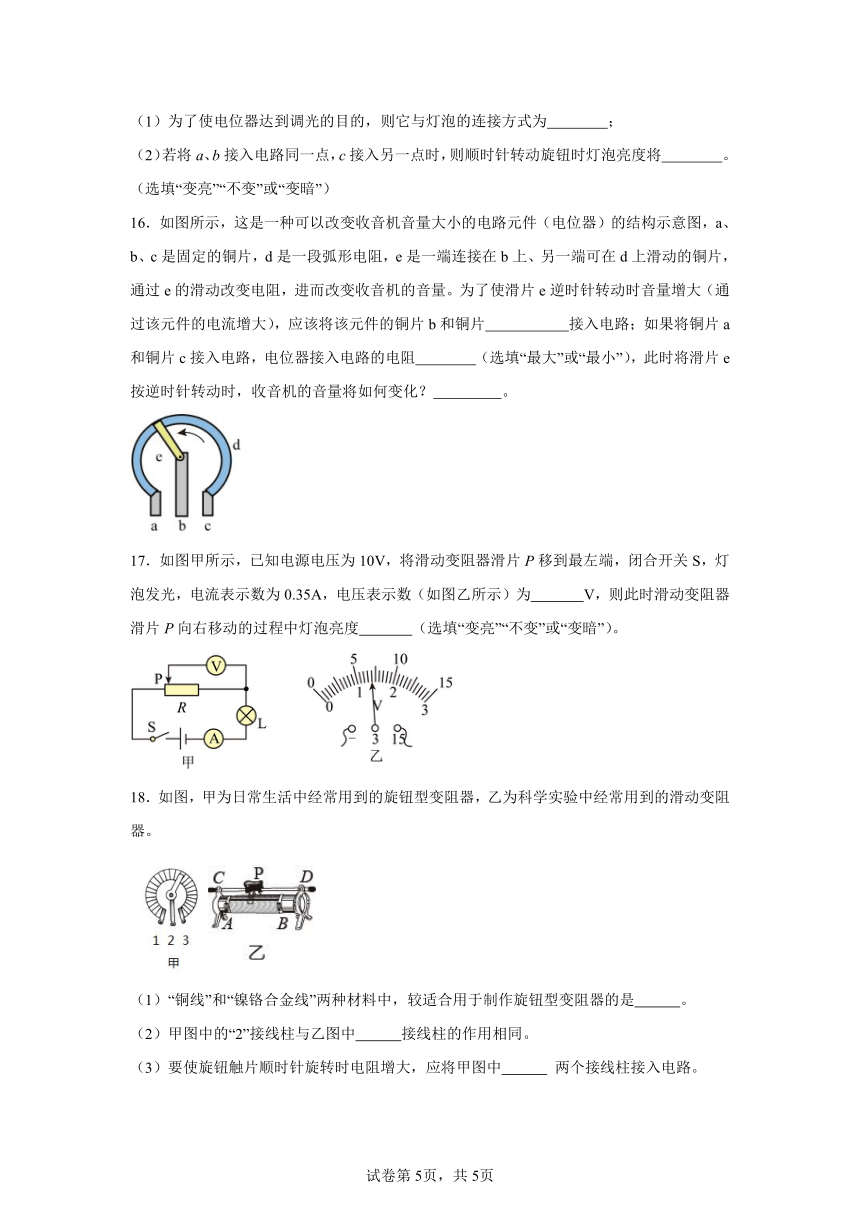

15．如图甲为某可调亮度台灯，图乙为其用于调光的电位器结构图。a、b、c是它的三个接线柱，a、c分别与弧形电阻丝的两端相连，b与金属滑片相连。转动旋钮，滑片在弧形电阻丝上滑动即可调节灯泡亮度。则：
（1）为了使电位器达到调光的目的，则它与灯泡的连接方式为 ；
（2）若将a、b接入电路同一点，c接入另一点时，则顺时针转动旋钮时灯泡亮度将 。（选填“变亮”“不变”或“变暗”）
16．如图所示，这是一种可以改变收音机音量大小的电路元件（电位器）的结构示意图，a、b、c是固定的铜片，d是一段弧形电阻，e是一端连接在b上、另一端可在d上滑动的铜片，通过e的滑动改变电阻，进而改变收音机的音量。为了使滑片e逆时针转动时音量增大（通过该元件的电流增大），应该将该元件的铜片b和铜片 接入电路；如果将铜片a和铜片c接入电路，电位器接入电路的电阻 （选填“最大”或“最小”），此时将滑片e按逆时针转动时，收音机的音量将如何变化？ 。
17．如图甲所示，已知电源电压为10V，将滑动变阻器滑片P移到最左端，闭合开关S，灯泡发光，电流表示数为0.35A，电压表示数（如图乙所示）为 V，则此时滑动变阻器滑片P向右移动的过程中灯泡亮度 （选填“变亮”“不变”或“变暗”）。
18．如图，甲为日常生活中经常用到的旋钮型变阻器，乙为科学实验中经常用到的滑动变阻器。
（1）“铜线”和“镍铬合金线”两种材料中，较适合用于制作旋钮型变阻器的是 。
（2）甲图中的“2”接线柱与乙图中 接线柱的作用相同。
（3）要使旋钮触片顺时针旋转时电阻增大，应将甲图中 两个接线柱接入电路。
试卷第1页，共3页
试卷第1页，共3页
《3.2物质的导电性（第三课时）》参考答案
题号 1 2 3 4 5 6 7 8 9 10
答案 A D C D B A B B C C
1．A
【详解】A．实验采用转换法，用灯的亮度反映电阻大小，灯亮度越大，说明电阻越小，故A符合题意；
B．实验过程中电阻变化的主要因素是连入电路的长度，故B不符合题意；
C．塑料吸管是绝缘体，不能导电，可知灯不会亮，故C不符合题意；
D．当B向左移动时，铅笔芯连入电路的有效长度变短，电阻减小，由欧姆定律可知，电路中电流变大，灯变亮，故D不符合题意。
故选A。
2．D
【详解】AB．滑动变阻器应该一上一下进行连接，连接AB或CD接线柱，移动变阻器的滑片，不能改变变阻器的阻值，故AB不符合题意；
C．连接BD接线柱，当滑动变阻器的滑片P向右移动时，接入电路的阻值变小，故C不符合题意；
D．连接AD接线柱，当滑动变阻器的滑片P向右移动时，接入电路的阻值变大，故D符合题意。
故选D。
3．C
【详解】A．滑片与金属棒之间是导电的，否则无法改变电阻，故A错误；
B．瓷筒与线圈之间是绝缘的，因为陶瓷是绝缘体，故B错误；
C．线圈是用电阻率较大的合金线制成的，所以不能用铜丝或者铝丝制作，故C正确；
D．瓷筒上缠绕的合金线和滑片接触的位置处没有绝缘漆，是可以导电的，故D错误。
故选C。
4．D
【详解】ABC．此三电路中，电流与变阻器串联，通过移动变阻器滑片，可以调节变阻器连入电路电阻由0变化在最大，即电路中电流大变小。电路中电流最大时，灯泡发光。电流变小时，灯泡亮度减小。电路中电流最小时，灯泡有可能因为实际功率太小而不发光，也有可能亮度最小，故ABC不符合题意；
D．此电路连接比较复杂，滑片在最左端时，变阻器与小灯并联，此时小灯两端电压等于电源电压，最亮。当滑片向右移动时，滑片将变阻器电阻丝分成两部分。右面与小灯并联，左面串联在干路上。滑片向右移动，左面电阻越来越大，右面电阻越来越小，则并联部分电阻越来越小。根据串联电路分压原理可知，左面电阻丝分担的电压越来越大，右面并联部分的电压越来越小，即小灯两端电压越来越小，小灯越来越暗。当滑片滑到最右端时，小灯与导线并联，即小灯被短接，两端电压为0，不发光。故D符合题意。
故选D。
5．B
【详解】AD．若M接C点，N接D点，同时接了上接线柱，接入的是金属杆，滑动变阻器不起作用，故AD错误；
BC．连接电路时，若M接C点，N接B点，一上一下接入，可以通过改变电阻丝长度来改变接入阻值大小，闭合开关前，滑片P应远离下接线柱，移动到最左端，即最大阻值处；闭合开关，滑片P向右移，接入阻值变小，通过电流变大，灯泡亮度变亮。故B正确，C错误。
故选B。
6．A
【详解】据图可知，电路是定值电阻和变阻器串联，电压表测定值电阻两端电压，此时电路中无电流，说明电路发生断路，电压表示数接近电源电压，则是电压表所测的部分发生断路，电压表相当于串联接入电路，测电源电压，故A符合题意，BCD不符合题意。
故选A。
7．B
【详解】根据题意旋钮滑片逆时针转动，车速仪示数变大，电路中的电流变大，则旋钮变阻器接入电路中的阻值变小，因此需将M、N与O和E相连，故B符合题意，ACD不符合题意。
故选B。
8．B
【详解】AC．连接实物图时，为了保护电路，开关必须是断开的，滑动变阻器必须滑到最大值；故AC不符合题意；
B．开关、电流表串联在电路中，与所在的位置无关，故B符合题意；
D．电流表与被测电路串联，并且电流从正接线柱流入，负接线柱流出，即它的“+”接线柱，靠近电源的“+”极一端，D不符合题意。
故选B。
9．C
【详解】A．电位器是通过改变接入电路中电阻丝的长度来改变阻值大小的，故A错误；
B．把A和B接入电路，接入了左半段，当滑片顺时针旋动时，电位器接入电路电阻增大，电源电压不变，由欧姆定律可知电路中的电流变小，故B错误；
C．只将B、C两点接入电路，接入了右半段，当滑片顺时针旋动时，电位器接入电路电阻变小，故C正确；
D．只把A和C接入电路，电位器相当于定值电阻，移动滑片，不管是顺时针转动还是逆时针转动，电阻不变，电源电压不变，无法改变通过电位器的电流，故D错误。
故选C。
10．C
【详解】A．图中电压表测量的是电源电压，电压表示数也不会随人体重的改变而改变，故A不符合题意
B．图中电压表与被测用电器串联，不符合电压表的使用规则，故B不符合题意；
C．图中电流表串联在电路中，电流表的示数会随着滑动变阻器连入电路中的电阻的改变而改变；故C符合题意；
D．电流表与被测用电器串联，而图中电流表将滑动变阻器短路，并且电流表示数不随人体重的改变而改变；故D不符合题意。
故选C。
11． 用电器 滑动变阻器
【详解】[1][2]在给汽车蓄电池充电过程中，汽车蓄电池消耗了电能，相当于电路中的用电器；由欧姆定律可知，在电压一定时，导体总的电流与电阻成反比，故驾驶员踩“油门”，其作用相当于改变了电路中的电阻来改变电流大小，所以“油门踏板”的作用相当于滑动变阻器。
12． 长度 变小 162
【详解】[1]导体的电阻与导体的长度有关，滑动变阻器是通过改变接入电路中电阻丝的长度来改变电阻的。
[2]如图甲所示，滑动变阻器接入的下端接线柱为A，即电流经过的为左边电阻丝，当滑片向C端移动时，接入的电阻丝变短，故滑动变阻器接入电路的电阻值变小。
[3]根据电阻箱的读数方法，由图乙知道，千位上为0Ω，百位上为100Ω，十位上为60Ω，个位上为2Ω，故电阻箱的示数为162Ω。
13． 大 绝缘体
【详解】[1]被称的物体质量越大，金属弹簧受到的越大，弹簧长度变小，变阻器滑片向下滑动，变阻器连入电路的阻值减小，在电源电压不变时，电路 中电流增大，电流表示数增大。
[2]电路中电流表示数为0时，说明电路中没有电流通过。电源提供电压，但电路中没有电流，说明电路是断路。故黑体部分是绝缘体。
14．见解析
【详解】在连接电路时，为了保护电路，开光应该断开；
滑动变阻器应该串联到电路中，要使滑动变阻器的滑片向右滑动时，小灯泡越亮，则滑动变阻器接入电路中的电阻要变小，所以应该将右下段的B接线柱和N连接，M可以和C或者D连接，如图所示：
15． 串联 变亮
【详解】（1）[1]电位器串联在电路中能改变电路中电流的大小，所以电位器应与灯泡串联。
（2）[2]若将a、b接入电路同一点，c接入另一点时，滑片右边的电阻丝接入电路；顺时针转动旋钮时，电位器接入电路的电阻变小，电路中电流变大，灯泡变亮。
16． a 最大 不变
【详解】[1]如图所示，若将该元件的铜片b和铜片a接入电路，当滑片e逆时针转动时，弧形电阻d接入电路的长度变短，电路中的电阻变小，电流变大，收音机的音量增大。
[2][3]如果将a和c铜片接入电路，电位器接入电路的电阻最大，滑片e逆时针转动过程，电路电阻不变，由欧姆定律可知，电路电流不变，因此收音机音量不变。
17． 7 不变
【详解】（1）[1]根据图乙可知，电压表的量程为0~15V，分度值为0.5V，则此时电压表的示数为7V。
（2）[2]根据图甲可知，变阻器R与灯泡串联，电压表测量滑片右边变阻器分担的电压。由于电压表的内阻很大，因此变阻器的阻值始终全部接入电路。当变阻器的滑片向右移动时，通过灯泡的电流不变，因此灯泡亮度不变。
18． 镍铬合金线 C、D “1”
【详解】(1)[1]为了能比较容易的改变阻值（即电阻丝的电阻要大一些），在其他条件相同时，镍铬合金线比铜线的电阻要大，故应选用镍铬合金线。
(2)[2]甲图中的“2”接线柱和滑片连接，相当于滑动变阻器的C、D接线柱。
(3)[3]将1、2两接线柱接入电路时，顺时针旋转旋钮时，连入电路的电阻变大。
答案第1页，共2页
答案第1页，共2页
