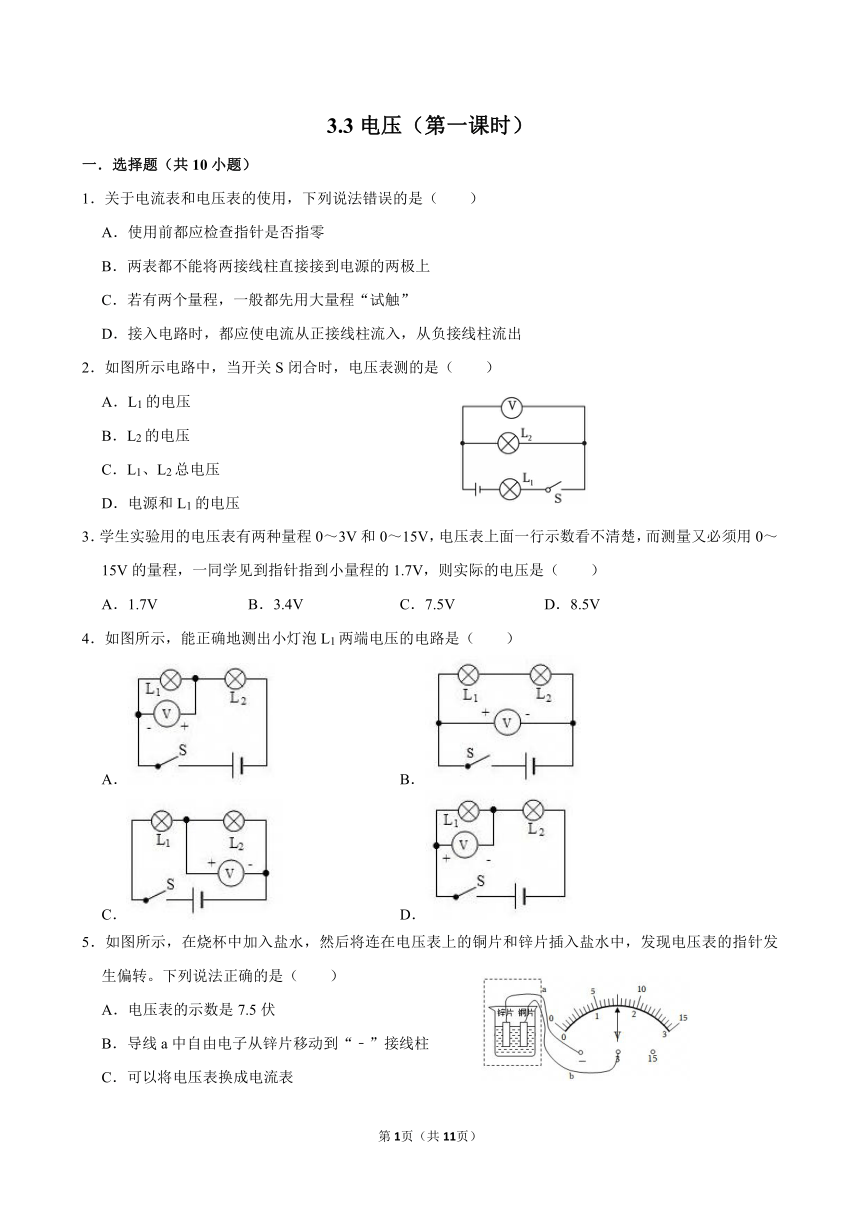

3.3电压（第一课时）
一．选择题（共10小题）
1．关于电流表和电压表的使用，下列说法错误的是（　　）
A．使用前都应检查指针是否指零
B．两表都不能将两接线柱直接接到电源的两极上
C．若有两个量程，一般都先用大量程“试触”
D．接入电路时，都应使电流从正接线柱流入，从负接线柱流出
2．如图所示电路中，当开关S闭合时，电压表测的是（　　）
A．L1的电压
B．L2的电压
C．L1、L2总电压
D．电源和L1的电压
3．学生实验用的电压表有两种量程0～3V和0～15V，电压表上面一行示数看不清楚，而测量又必须用0～15V的量程，一同学见到指针指到小量程的1.7V，则实际的电压是（　　）
A．1.7V B．3.4V C．7.5V D．8.5V
4．如图所示，能正确地测出小灯泡L1两端电压的电路是（　　）
A． B．
C． D．
5．如图所示，在烧杯中加入盐水，然后将连在电压表上的铜片和锌片插入盐水中，发现电压表的指针发生偏转。下列说法正确的是（　　）
A．电压表的示数是7.5伏
B．导线a中自由电子从锌片移动到“﹣”接线柱
C．可以将电压表换成电流表
D．图中虚线部分相当于电路中的用电器
6．如图所示电路，开关闭合时两个小灯泡正常发光，两个电压表指针均指在如图所示位置，L1、电源的电压分别为（　　）
A．1.4V；7.4V B．1.4V；7V C．1.4V；1.4V D．5.6V；7V
7．如图所示电路，当闭合开关后，电压表测量的是（　　）
A．电源电压
B．灯L1两端的电压
C．灯L2两端的电压
D．灯L1和L2两端的电压的总电压
8．小李同学在做电学实验时连接了如图所示电路，当开关闭合后，下列情况与实际相符的是（　　）
A．小灯泡发光
B．电压表和电流表指针都发生了明显偏转
C．由于小灯泡短路导致电流过大，电流表可能损坏
D．电压表所测的电压与电源电压大小近似相同
9．如图所示，在电路中，若甲、乙两处分别装入电表，当开关闭合后，两灯均能正常发光，则下列判断正确的是（　　）
A．甲、乙、都是电流表
B．甲、乙、都是电压表
C．甲是电压表，乙是电流表
D．甲是电流表，乙是电压表
10．如图为小山进行的“探究影响水果电池电压大小的因素实验．在水果中插入不同金属制成的极板，保持两极板间的距离、极板与水果的接触面积、极板插入水果的深度相同，用电压表测得极板间的电压，数据如表．下列相关说法正确的是（　　）
水果 铁—锌 铁—铜 铜—锌
梨 0.40V 0.50V 0.90V
菠萝 0.50V 0.55V 1.00V
橙 0.70V 0.78V 1.05V
A．甲端极板是水果电池的负极
B．水果电池的电压大小只跟极板的材料有关
C．水果电池的作用是消耗电能
D．电子通过导线从乙端经外电路移动到甲端
二．填空题（共8小题）
11．意大利人伏打于1791年发明了最早的电池——伏打电堆，小嘉仿造了一个伏打电堆，并用电压表测量其电压，如图所示。此电池的正极是 　 　 （选填“锌板”或“银板”）；要使其电压达到6V，需要串联 　 　 个这样的电堆。
12．如图甲所示电路中，当闭合开关后，两只电压表的指针偏转均如图乙所示，则电源电压是 　 　 V，灯L1两端的电压为 　 　 V。
13．如图所示，灯L1与灯L2串联在电源电压为5V的电路中，先用电压表“0～3V”的量程测出灯L1两端电压为2.2V，再测灯L2两端电压时，小科和小宁用了两种不同的方法，请你对他们的做法进行评价。
（1）小科：只将电压表接A的一端改接C，这种接法：　 　 （填“正确”或“不正确”），理由：　 　 。
（2）小宁：只将电压表接B的一端改接C，这种接法是否可行？（说明理由）　 　 。

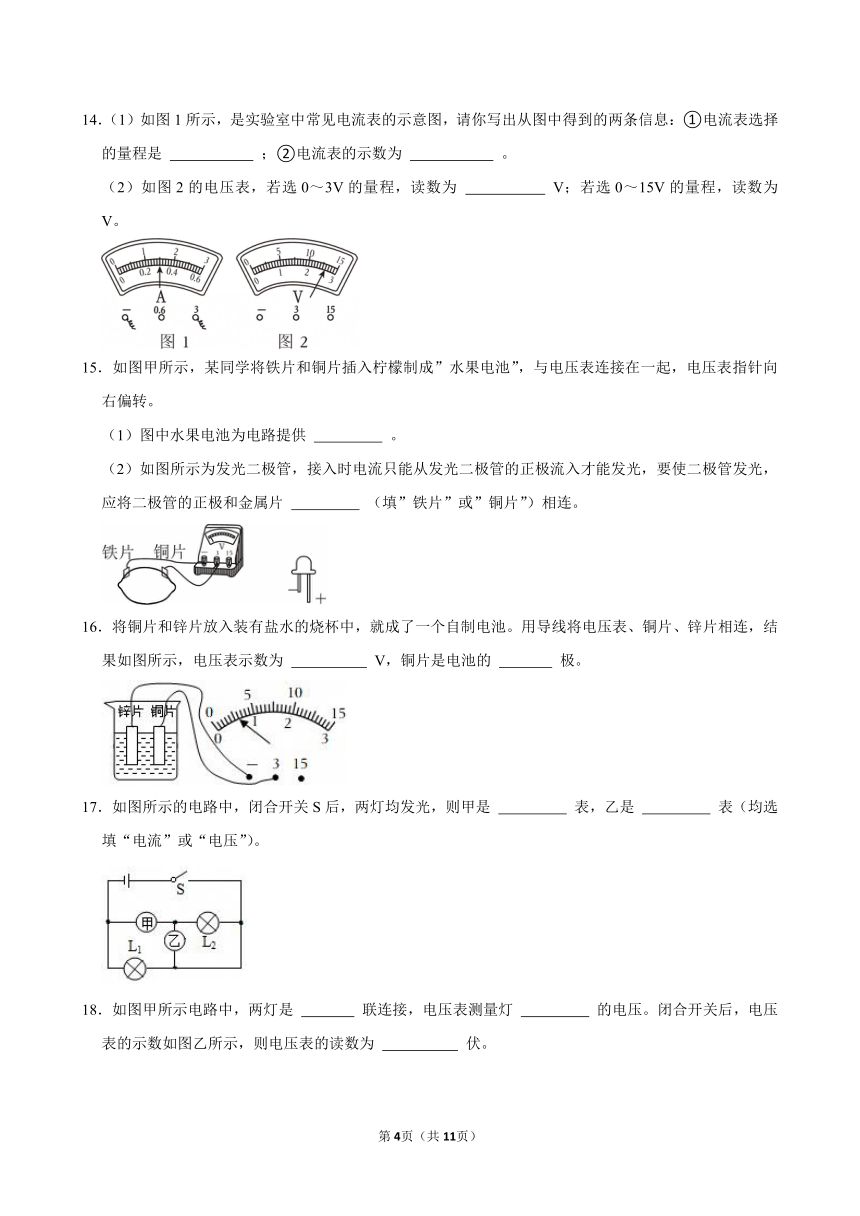

14．（1）如图1所示，是实验室中常见电流表的示意图，请你写出从图中得到的两条信息：①电流表选择的量程是 　 　 ；②电流表的示数为 　 　 。
（2）如图2的电压表，若选0～3V的量程，读数为 　 　 V；若选0～15V的量程，读数为 　 　 V。
15．如图甲所示，某同学将铁片和铜片插入柠檬制成”水果电池”，与电压表连接在一起，电压表指针向右偏转。
（1）图中水果电池为电路提供 　 　 。
（2）如图所示为发光二极管，接入时电流只能从发光二极管的正极流入才能发光，要使二极管发光，应将二极管的正极和金属片 　 　 （填”铁片”或”铜片”）相连。
16．将铜片和锌片放入装有盐水的烧杯中，就成了一个自制电池。用导线将电压表、铜片、锌片相连，结果如图所示，电压表示数为 　 　 V，铜片是电池的 　 　 极。
17．如图所示的电路中，闭合开关S后，两灯均发光，则甲是 　 　 表，乙是 　 　 表（均选填“电流”或“电压”）。
18．如图甲所示电路中，两灯是 　 　 联连接，电压表测量灯 　 　 的电压。闭合开关后，电压表的示数如图乙所示，则电压表的读数为 　 　 伏。
3.3电压（第一课时）
参考答案与试题解析
一．选择题（共10小题）
题号 1 2 3 4 5 6 7 8 9 10
答案 B B D D B D C D D D
一．选择题（共10小题）
1．【分析】电压表的使用规则：①电压表要并联在电路中；
②电流要从“+“接线柱流入，从“﹣“接线柱流出（否则指针反转）。
③被测电压不要超过电流表的量程（可以采用试触的方法来看是否超过量程）。
电流表的使用规则：①电流表要串联在电路中；
②电流要从“+“接线柱流入，从“﹣“接线柱流出（否则指针反转）。
③被测电流不要超过电流表的量程（可以采用试触的方法来看是否超过量程）。
④绝对不允许不经过用电器而把电流表连到电源的两极上（电流表内阻很小，相当于一根导线。若将电流表连到电源的两极上，轻则使电流表损坏，重则烧坏电流表、电源、导线）。
【解答】解：
A、电流表和电压表使用前应校零，说法正确；
B、电流表不能直接接在电源上，本说法错误；
C、为读数准确和保护电表，应该用大量程试触，说法正确；
D、电流表和电压表都应使电流从正接线柱流入，从负接线柱流出，说法正确。
故选：B。
2．【分析】分析电路图，确认两灯的连接方式、电压表的测量对象，据此得出答案。
【解答】解：从电路图中可以看出，当S闭合，两个灯泡串联，电压表并联在L2两端，因此电压表测量L2两端的电压。
故选：B。
3．【分析】电压表的量程有两个，0～3V和0～15V．0～3V量程，一个大格表示1V，里面有10个小格，分度值为0.1V；0～15V量程，一个大格表示5V，里面有10个小格，分度值为0.5V．从上面的分析可以看出，大量程的示数是小量程示数的5倍。由此可计算出电压表上的实际电压。
【解答】解：0～3V量程，分度值为0.1V；0～15V量程，分度值为0.5V．可以看出，大量程的示数是小量程示数的5倍。指针指到小量程的1.7V，因此用大量程测量时实际的电压是1.7V×5＝8.5V。
故选：D。
4．【分析】根据电压表与被测用电器并联，并且流入电压表的电流必须从正接线柱流入，负接线柱流出对四个选项逐一分析，即可找出正确选项。
【解答】解：A、由图示电路图可知，电压表正负接线柱接反了，不能测出小灯泡L1两端电压，故A错误；
B、由图示电路图可知，电压表测量的是两灯泡串联总电压，测量的是电源电压，不能测出小灯泡L1两端电压，故B错误；
C、由图示电路图可知，电压表与小灯泡L2并联，测量的是小灯泡L2两端电压，不能测出小灯泡L1两端电压，故C错误；
D、由图示电路图可知，电压表并联在小灯泡L1两端，测小灯泡L1两端电压，故D正确；
故选：D。
5．【分析】（1）根据电压表的量程、分度值以及指针的位置读出电压表的示数；
（2）（4）电荷的定向移动形成电流，正负电荷定向移动方向相反，规定正电荷定向移动的方向为电流方向；
（3）电流表不能直接接在电源的两极上。
【解答】解：
A、电压表的量程为0～3V，分度值为0.1V，示数为1.5V，故A错误；
B、根据图示可知，因为铜片与电压表的正接线柱相连，因此铜片为盐水电池的正极；电流从电源的正极流出，经过电压表回到电源的负极；自由电子定向移动的方向与电流的方向相反，所以导线a中自由电子从锌片移动到“﹣”接线柱，故B正确；
C、将电压表换成电流表，电流表直接接在电源的两极上，会损坏电流表和电源，故C错误；
D、图中虚线部分可以提供电压，相当于电路中的电源，故D错误。
故选：B。
6．【分析】由图知，闭合开关后，两灯串联，电压表V1测电源电压；电压表V2测L2两端的电压；由串联电路的电压特点和两个电压表指针位置相同确定两个电压表的量程，并根据指针位置读出示数，最后利用串联电路的电压特点求出L1两端的电压。
【解答】解：由电路图可知，闭合开关后，两灯串联，电压表V1测电源电压；电压表V2测L2两端的电压，由串联电路的电压特点可知，电压表V1的示数应大于电压表V2的示数；
而两个电压表指针位置相同，所以电压表V1选用的量程是0～15V，其分度值是0.5V，示数为7V，即电源电压为7V；
电压表V2选用的量程是0～3V，其分度值是0.1V，示数为1.4V，即L2两端的电压为1.4V，
由串联电路的电压特点可知，灯泡L1两端的电压为：U1＝U﹣U2＝7V﹣1.4V＝5.6V；
故选：D。
7．【分析】串联电路是将各元件依次连接起来，并联电路是将各用电器并列连接，根据串并联电路的特点即可判断电路的连接，根据电压表的正确使用方法确定电压表测量的电压。
【解答】解：因为两个灯是依次连接的，故两灯串联连接；因为电压表并联在L2两端，所以电压表测量L2两端的电压，故C正确。
故选：C。
8．【分析】由于电压表的电阻很大，因此电压表必须并联在电路；而电流表的内阻很小，因此电流表与被测用电器串联，否则用电器会被短路。
【解答】解：
由图可知，电流表与小灯泡并联，然后与电压表串联；
电流表相当于一根导线，则小灯泡被短路，小灯泡不发光，电压表与电流表串联接入电路中，此时电压表测量的是电源电压；由于电压表的电阻特别大，根据欧姆定律可知，电路中的电流特别小，电流表几乎无示数，故两表都不会被烧坏，电流表无示数，电压表有示数，电压表所测的电压与电源电压大小接近电源电压，故D正确，ABC错误。
故选：D。
9．【分析】因为电流表相当于导线，电压表相当于开路，如图所示当开关S闭合时，要使两灯均能发光，则两个灯泡为并联电路，可假设乙为电压表或电流进行分析，看能否满足两灯并联的要求。
【解答】解：电流表在电路中相当于导线，电压表在电路中相当于开路，
由图知，假设乙为电流表，则右边的灯泡会被短路，不能满足两灯均能发光的要求，所以乙只能为电压表；而如果甲为电压表，则会造成右边灯泡开路，不能满足两灯均能发光的要求，所以甲应是电流表；
因此甲为电流表，乙为电压表，此时两灯并联。
故选：D。
10．【分析】根据电压表的使用规则进行分析；
水果电池的电压与水果的种类有关；
水果电池对外供电时将化学能转化为电能；
物理学中规定正电荷定向移动的方向为电流的方向，自由电子定向移动的方向与电流的方向相反。
【解答】解：A．电压表测量电源电压时，正接线柱与电源正极相连，此时电压表正向偏转，故甲为电池正极，故A错误；
B．根据表格中的数据可知：水果电池电压还与水果种类有关，故B错误；
C．水果电池是电源，消耗化学能，提供电能，故C错误；
D．电子从电源负极出发，回到电源正极，即从乙出发通过外电路回到甲，故D正确。
故选：D。
二．填空题（共8小题）
11．【分析】（1）电压表的使用之一是：正接线柱靠近电源的正极，负接线柱靠近电源的负极。
（2）一个伏打电堆的电压为1.5V，根据串联电路的电压规律解答。
【解答】解：从图中可看出，银板接电压表的正接线柱，故银板为电源的正极。
图中电压表量程为0～3V，对应的分度值为0.1V，故电压表示数为1.5V；一个伏打电堆的电压为1.5V，要使其电压达到6V，需要串联4节这样的电堆。
故答案为：银板；4。
12．【分析】由电路图可知，电灯L1、L2串联，电压表V1测电源电压，电压表V2测L2两端的电压；根据串联电路的电压特点确定两电压表的量程并读数，从而得到电源电压以及两灯的电压。
【解答】解：
由电路图可知，电灯L1、L2串联，电压表V1测电源电压，电压表V2测L2两端的电压。
因为串联电路两端电压等于各部分电压之和，所以电压表V1的示数应大于V2的示数；
而两个电压表指针偏转相同，所以电压表V1的量程是0～15V，分度值为0.5V，示数为8.5V，即电源电压U＝8.5V；
电压表V2的量程是0～3V，分度值为0.1V，示数1.7V，即L2两端的电压U2＝1.7V，
由串联电路的特点可知，L1两端的电压：U1＝U﹣U2＝8.5V﹣1.7V＝6.8V。
故答案为：8.5；6.8。
13．【分析】根据电压表的正确使用方法进行分析，即电压表与被测用电器并联，电流从电压表的正极流入，负极流出，所测电压不能超过电压表的量程。
【解答】解：（1）小科：只将电压表接A的一端改接C，这种接法：不正确，理由：电压表的正负接线柱接反了。
（2）小宁的接法是不可行。理由如下：当只将电压表接B的一端改接C时，电压表与灯L2和L1两端总电压，即测电源两端的电压。电源电压为5V，超过电压表“0～3V”的量程，故方法不可行。
故答案为：（1）不正确；电压表的正负接线柱接反了；（2）不可行；当只将电压表接B的一端改接C时，电压表与灯L2和L1两端总电压，即测电源两端的电压。电源电压为5V，超过电压表“0～3V”的量程。
14．【分析】认清电流表、电压表的量程和分度值后，再根据指针位置读数。
【解答】解：
（1）通过表盘上的“A”标志可知，这是一个电流表；电流表选择的量程是0～3A；电流表使用的分度值为0.1A，电流表的示数为1.5A；
（2）电压表的量程是0～3V，每一个大格之间代表0.1V，每一个大格之间有10格小格，所以电压表的分度值为0.1V；此时电压表的指针所在位置比2V多了6小格，故示数为2.6V；
电压表的量程是0～15V，每一个大格之间代表5V，每一个大格之间有10格小格，所以电压表的分度值为0.5V；此时电压表的指针所在位置比10V多了6小格，故示数为13V。
故答案为：（1）0～3A；1.5A；（2）2.6；13。
15．【分析】（1）水果电池可以为电路提供电压。
（2）发光二极管具有单向导电性；
【解答】解：（1）图中水果电池为电路提供电压。
（2）如图所示为发光二极管，接入时电流只能从发光二极管的正极流入才能发光，要使二极管发光，根据电压表的使用规则，铜片是水果电池的正极，应将二极管的正极和金属片铜片相连。
故答案为：（1）电压；（2）铜片。
16．【分析】（1）根据电压表的量程和分度值读出示数即为电池的电压；
（2）根据“电流必须从电压表的正接线柱流入，负接线柱流出”判断电池的正极
【解答】解：由图可知，电压表选的量程为0～3V，分度值是0.1V，电压表示数为0.6V，则电池的电压为0.6V；
因为与电压表正接线柱相连的为电池的正极，所以铜片是电池的正极，锌片是电池的负极。
故答案为：0.6；正。
17．【分析】电压表与被测用电器并联，并且在电路中相当于开路；电流表与被测用电器串联，并且在电路中相当于导线。
【解答】解：闭合开关S后，两个灯泡都能发光；若乙是电流表，则灯泡L2会被短路，所以乙是电压表，甲与灯泡L2串联，为电流表，则两个灯泡组成并联电路。
故答案为：电流；电压。
18．【分析】（1）分析电路可知灯L1和灯L2是串联的，电压表与所测的电路并联；
（2）结合电压表选择的量程读出示数大小。
【解答】解：（1）电路中灯L1和灯L2是串联的，电压表测灯L2是两端的电压；
（2）电压表选择0～3V量程，分度值为0.1V，故电压表的示数为1.3V。
故答案为：串；L2；1.3。
