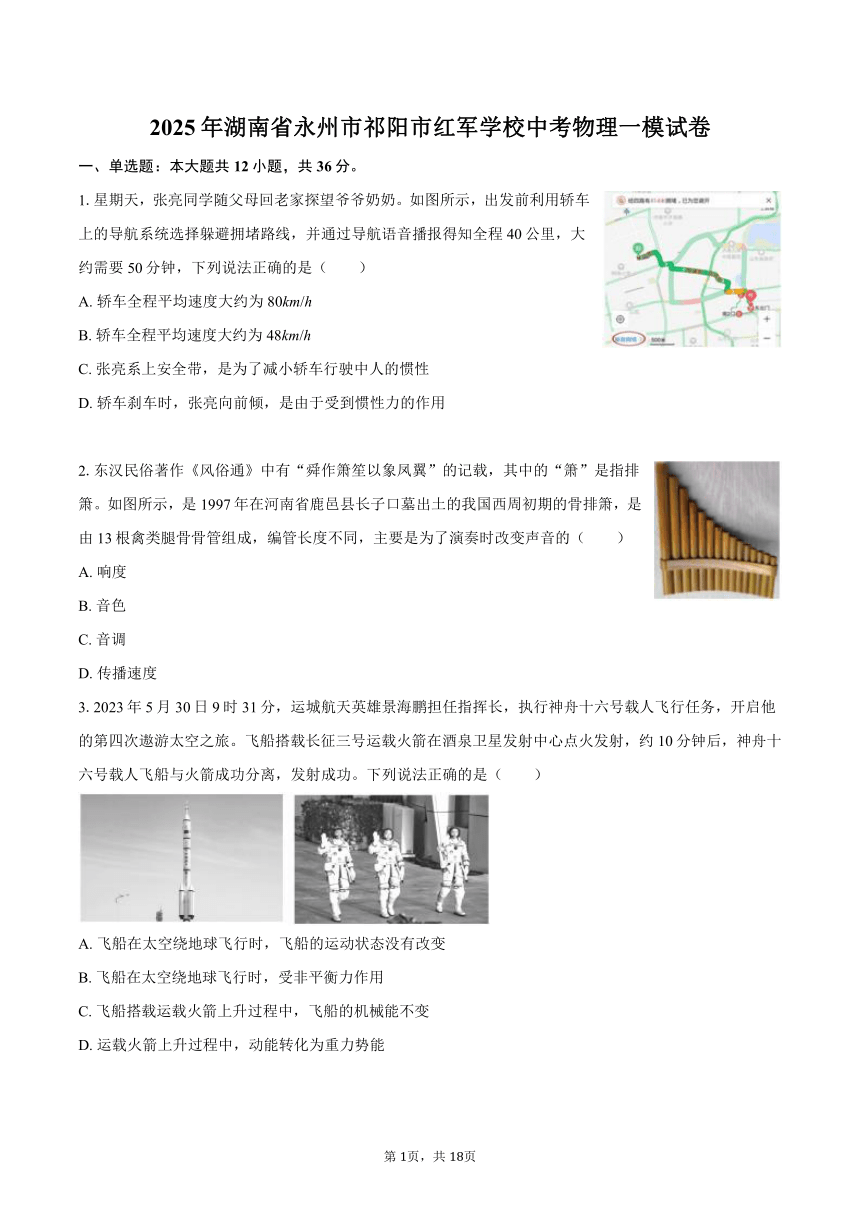

2025年湖南省永州市祁阳市红军学校中考物理一模试卷
一、单选题：本大题共12小题，共36分。
1.星期天，张亮同学随父母回老家探望爷爷奶奶。如图所示，出发前利用轿车上的导航系统选择躲避拥堵路线，并通过导航语音播报得知全程40公里，大约需要50分钟，下列说法正确的是（　　）
A. 轿车全程平均速度大约为80km/h
B. 轿车全程平均速度大约为48km/h
C. 张亮系上安全带，是为了减小轿车行驶中人的惯性
D. 轿车刹车时，张亮向前倾，是由于受到惯性力的作用
2.东汉民俗著作《风俗通》中有“舜作箫笙以象凤翼”的记载，其中的“箫”是指排箫。如图所示，是1997年在河南省鹿邑县长子口墓出土的我国西周初期的骨排箫，是由13根禽类腿骨骨管组成，编管长度不同，主要是为了演奏时改变声音的（　　）
A. 响度
B. 音色
C. 音调
D. 传播速度
3.2023年5月30日9时31分，运城航天英雄景海鹏担任指挥长，执行神舟十六号载人飞行任务，开启他的第四次遨游太空之旅。飞船搭载长征三号运载火箭在酒泉卫星发射中心点火发射，约10分钟后，神舟十六号载人飞船与火箭成功分离，发射成功。下列说法正确的是（　　）
A. 飞船在太空绕地球飞行时，飞船的运动状态没有改变
B. 飞船在太空绕地球飞行时，受非平衡力作用
C. 飞船搭载运载火箭上升过程中，飞船的机械能不变
D. 运载火箭上升过程中，动能转化为重力势能

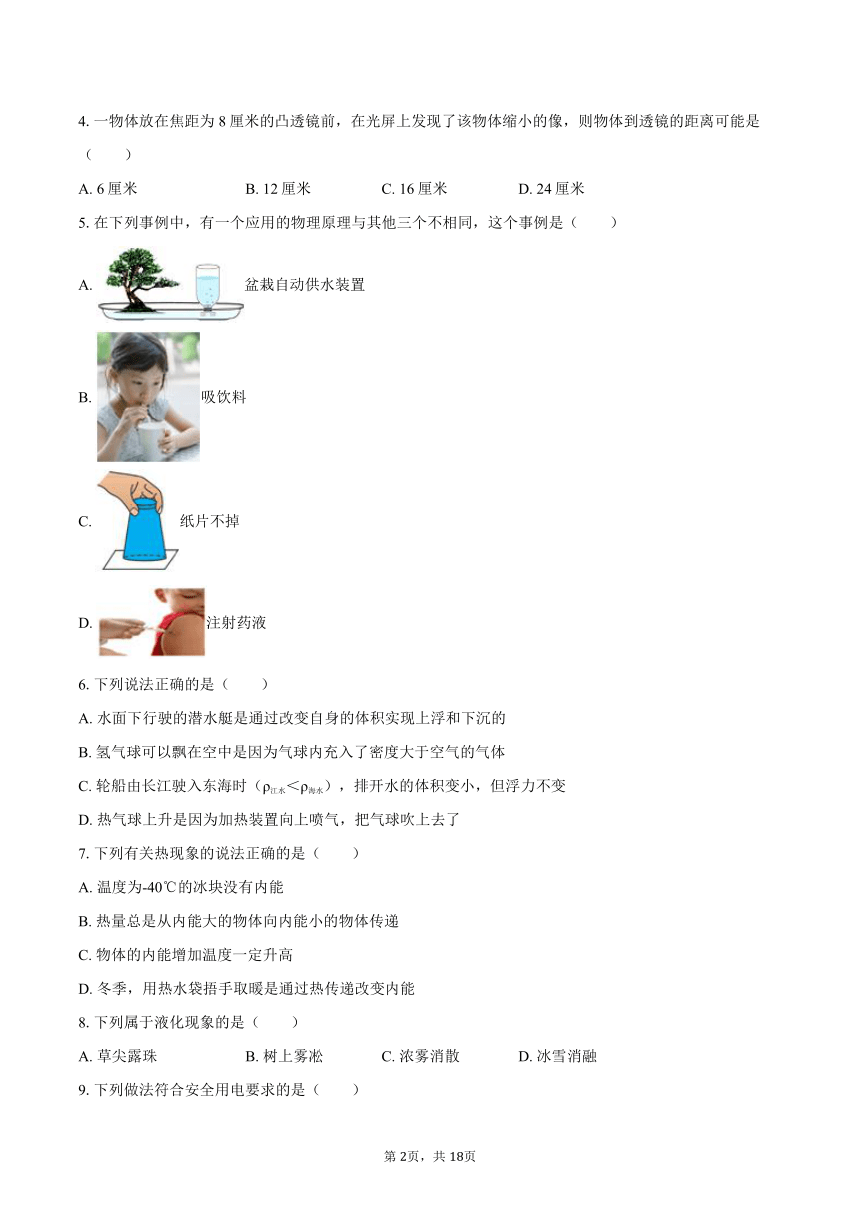

4.一物体放在焦距为8厘米的凸透镜前，在光屏上发现了该物体缩小的像，则物体到透镜的距离可能是（　　）
A. 6厘米 B. 12厘米 C. 16厘米 D. 24厘米
5.在下列事例中，有一个应用的物理原理与其他三个不相同，这个事例是（　　）
A. 盆栽自动供水装置
B. 吸饮料
C. 纸片不掉
D. 注射药液
6.下列说法正确的是（　　）
A. 水面下行驶的潜水艇是通过改变自身的体积实现上浮和下沉的
B. 氢气球可以飘在空中是因为气球内充入了密度大于空气的气体
C. 轮船由长江驶入东海时（ρ江水＜ρ海水），排开水的体积变小，但浮力不变
D. 热气球上升是因为加热装置向上喷气，把气球吹上去了
7.下列有关热现象的说法正确的是（　　）
A. 温度为-40℃的冰块没有内能
B. 热量总是从内能大的物体向内能小的物体传递
C. 物体的内能增加温度一定升高
D. 冬季，用热水袋捂手取暖是通过热传递改变内能
8.下列属于液化现象的是（　　）
A. 草尖露珠 B. 树上雾凇 C. 浓雾消散 D. 冰雪消融
9.下列做法符合安全用电要求的是（　　）
A. 使用试电笔时，手指接触笔尖金属体 B. 雷雨天在树下避雨
C. 开关接在灯泡和零线之间 D. 电冰箱的金属外壳采用保护接地

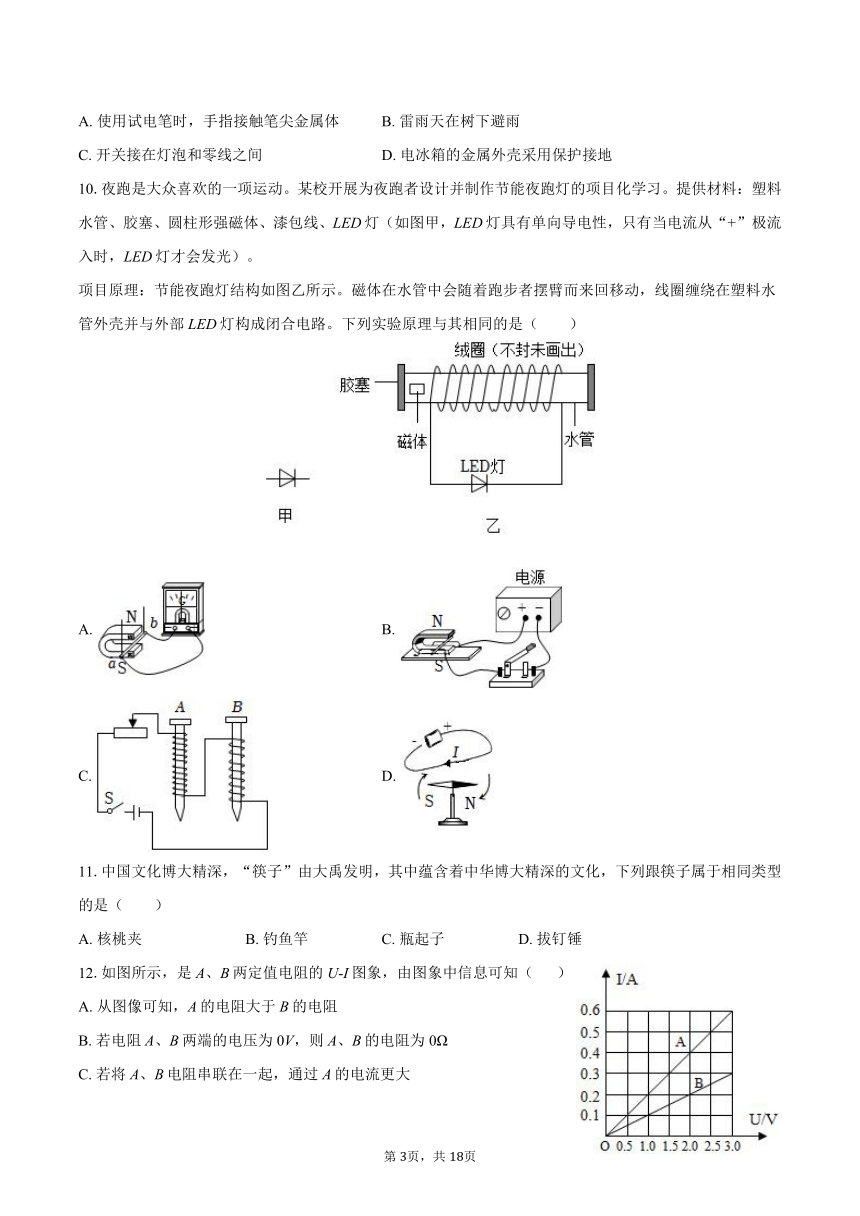

10.夜跑是大众喜欢的一项运动。某校开展为夜跑者设计并制作节能夜跑灯的项目化学习。提供材料：塑料水管、胶塞、圆柱形强磁体、漆包线、LED灯（如图甲，LED灯具有单向导电性，只有当电流从“+”极流入时，LED灯才会发光）。
项目原理：节能夜跑灯结构如图乙所示。磁体在水管中会随着跑步者摆臂而来回移动，线圈缠绕在塑料水管外壳并与外部LED灯构成闭合电路。下列实验原理与其相同的是（　　）
A. B.
C. D.
11.中国文化博大精深，“筷子”由大禹发明，其中蕴含着中华博大精深的文化，下列跟筷子属于相同类型的是（　　）
A. 核桃夹 B. 钓鱼竿 C. 瓶起子 D. 拔钉锤
12.如图所示，是A、B两定值电阻的U-I图象，由图象中信息可知（　　）
A. 从图像可知，A的电阻大于B的电阻
B. 若电阻A、B两端的电压为0V，则A、B的电阻为0Ω
C. 若将A、B电阻串联在一起，通过A的电流更大
D. 若将A、B电阻并联在电压为2V的电源上，则总电流为0.6A

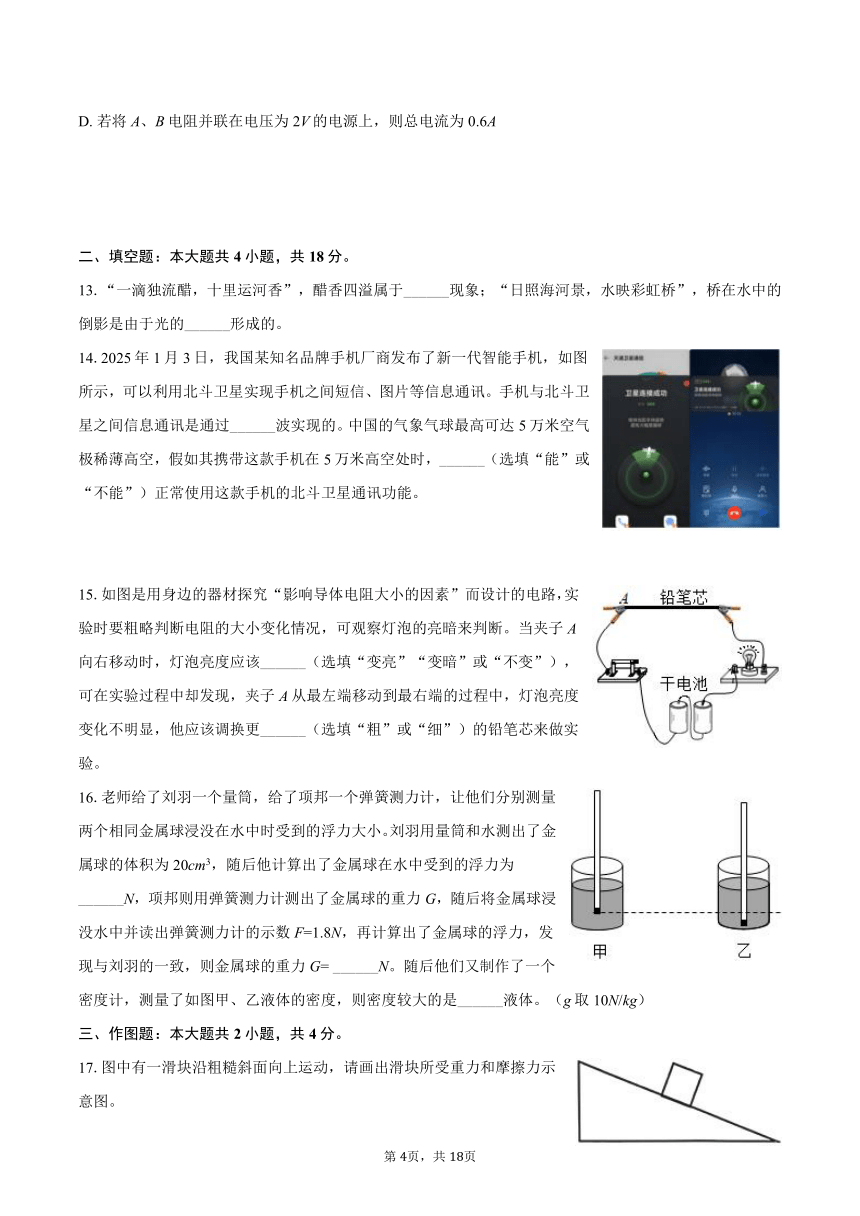

二、填空题：本大题共4小题，共18分。
13.“一滴独流醋，十里运河香”，醋香四溢属于______现象；“日照海河景，水映彩虹桥”，桥在水中的倒影是由于光的______形成的。
14.2025年1月3日，我国某知名品牌手机厂商发布了新一代智能手机，如图所示，可以利用北斗卫星实现手机之间短信、图片等信息通讯。手机与北斗卫星之间信息通讯是通过______波实现的。中国的气象气球最高可达5万米空气极稀薄高空，假如其携带这款手机在5万米高空处时，______（选填“能”或“不能”）正常使用这款手机的北斗卫星通讯功能。
15.如图是用身边的器材探究“影响导体电阻大小的因素”而设计的电路，实验时要粗略判断电阻的大小变化情况，可观察灯泡的亮暗来判断。当夹子A向右移动时，灯泡亮度应该______（选填“变亮”“变暗”或“不变”），可在实验过程中却发现，夹子A从最左端移动到最右端的过程中，灯泡亮度变化不明显，他应该调换更______（选填“粗”或“细”）的铅笔芯来做实验。
16.老师给了刘羽一个量筒，给了项邦一个弹簧测力计，让他们分别测量两个相同金属球浸没在水中时受到的浮力大小。刘羽用量筒和水测出了金属球的体积为20cm3，随后他计算出了金属球在水中受到的浮力为______N，项邦则用弹簧测力计测出了金属球的重力G，随后将金属球浸没水中并读出弹簧测力计的示数F=1.8N，再计算出了金属球的浮力，发现与刘羽的一致，则金属球的重力G= ______N。随后他们又制作了一个密度计，测量了如图甲、乙液体的密度，则密度较大的是______液体。（g取10N/kg）
三、作图题：本大题共2小题，共4分。
17.图中有一滑块沿粗糙斜面向上运动，请画出滑块所受重力和摩擦力示意图。

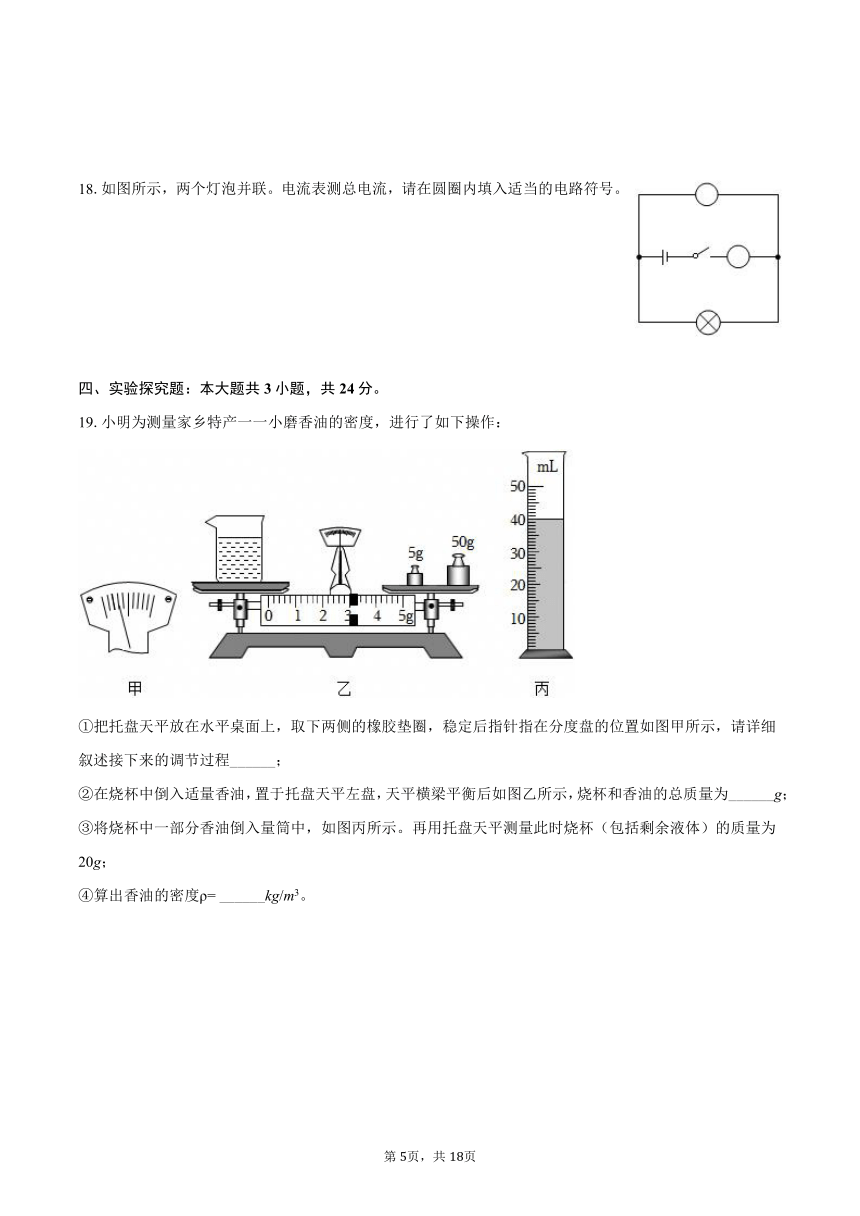

18.如图所示，两个灯泡并联。电流表测总电流，请在圆圈内填入适当的电路符号。
四、实验探究题：本大题共3小题，共24分。
19.小明为测量家乡特产一一小磨香油的密度，进行了如下操作：
①把托盘天平放在水平桌面上，取下两侧的橡胶垫圈，稳定后指针指在分度盘的位置如图甲所示，请详细叙述接下来的调节过程______；
②在烧杯中倒入适量香油，置于托盘天平左盘，天平横梁平衡后如图乙所示，烧杯和香油的总质量为______g；
③将烧杯中一部分香油倒入量筒中，如图丙所示。再用托盘天平测量此时烧杯（包括剩余液体）的质量为20g；
④算出香油的密度ρ= ______kg/m3。
20.小东做“伏安法测电阻”实验时，设计并连接了如图甲所示的电路。

（1）在电路的连接过程中，开关应该处于______（“断开”或“闭合”）状态。
（2）闭合开关S后，调节滑动变阻器的滑片P到某位置时，电压表的示数为3V，电流表示数如图乙所示为______A，此次测得电阻R的阻值为______。
（3）移动滑片进行多次测量，其目的是______（填“A”或“B”）。
A.求平均值减小误差
B.分析数据寻找规律
21.在“探究影响液体压强大小的因素”实验中，小明进行子如下的猜想：
猜想一：液体内部压强大小可能与液体深度有关。
猜想二：液体内部压强大小可能与液体密度有关。
猜想三：液体内部压强大小可能与方向有关。
为了验证以上猜想，小明进行了如图所示的操作：
（1）使用前用手指按压强计的橡皮膜，是为了检查实验装置的______。实验过程中探头受到的液体压强大小是通过______反映的。
（2）为了验证猜想一，应选择______两组实验对比，可初步验证出猜想一是正确的。
（3）探究液体压强大小与液体密度的关系时，对比乙、丙两组实验，小明可得出的结论是：当液体深度相同时，液体的密度越大，液体的压强就越______。
（4）如果想用乙图装置探究液体内部压强大小可能与方向是否有关，操作方法是______。
五、综合题：本大题共2小题，共18分。
22.2019年7月30日凌晨，河北保定乐凯大街南延工程转体斜拉桥完成转体。本次转体的桥梁质量和跨度均刷新了世界同类桥梁的纪录。为了让这座4.5万吨的庞然大物旋转起来，在大桥建造过程中，采用了“黑科技”，如图所示，在桥体基座的下面安装了台上表面面积为30m2的转动装置，就是通过它使整座桥梁旋转起来。
（1）在转体过程中，转体桥梁的重力为多少？转动装置上表面所受到的压强为多少？
（2）若转体过程中，千斤顶提供的拉力为2×106N，钢绳1h转过的距离为2.16m,则千斤顶对钢绳做功的大小为多少？功率为多少？
23.小科家新装了一台智能电热马桶盖，如图甲所示，查阅使用说明书发现便座加热电路有高、中、低三挡，部分参数如表所示。图乙是便座加热电路的示意图，加热电阻为R1和R2，单刀双掷开关S2可接a或b。请回答下列问题：
智能电热马桶盖部分参数
低温挡功率/W
中温挡功率/W 44
高温挡功率/W 88
（1）开关处于______时电路处于高温挡。
A.S闭合，S1闭合，S2接a
B.S闭合，S1闭合，S2接b
C.S闭合，S1断开，S2接a
D.S闭合，S1断开，S2接b
（2）中温挡加热时，电路中的电流多少安？
（3）低温挡加热的额定功率是多少？
1.【答案】
【解析】解：AB．轿车全程平均速度大约为v===48km/h,故A错误、B正确；
C．张亮系上安全带，是为了减小汽车行驶中惯性带来的伤害，但不能减小惯性，故C错误；
D．轿车刹车时，张亮向前倾，是由于张亮具有惯性；惯性不是力，不能说受到惯性力的作用，故D错误。
故选：B。
（1）已知全程的距离和所需要的时间，根据v=求出平均速度；
（2）物体保持原来运动状态不变的性质叫惯性，惯性大小只跟物体的质量大小有关，跟物体是否受力、是否运动、运动速度等都没有关系。质量越大，惯性越大。
本题考查的是速度的计算和对惯性的理解，属于基础题。
2.【答案】
【解析】解：编管长度不同，振动频率不同，主要是为了演奏时改变声音的音调，因为音调的高低与发声物体的振动频率有关，频率越大，音调就越高，故C符合题意，ABD不符合题意。
故选：C。
音调的高低与发声物体的振动频率有关，频率越大，音调就越高。
此类问题要结合频率与音调的关系分析解答。
3.【答案】
【解析】解：A．飞船在太空绕地球飞行时，速度的方向改变，运动状态发生了变化，故A错误；
B．飞船在太空绕地球飞行时，不是匀速直线运动，运动状态改变，受力不平衡，故B正确；
C．飞船搭载运载火箭上升过程中，质量不变，速度变大，高度变高，动能变大，重力势能变大，机械能变大，故C错误；
D．加速上升过程中，火箭的质量不变，速度变大，高度变高，动能变大，重力势能变大，所以不是动能转化为重力势能，故D错误。
故选：B。
（1）速度大小变化或运动方向变化都是运动状态变化；
（2）处于平衡状态的物体受力平衡；
（3）机械能守恒特点为：物体动能与势能之和不变；
（4）动能转化为重力势能，必然是动能是逐渐减少的，重力势能是逐渐增加的。物体质量不变时，动能的变化体现在速度的变化上，重力势能的变化体现在高度的变化上。。
此题借助于运载火箭发射升空这一场景来考查力学的相关知识，这是中考的一种热点题型，所以学习物理也需要对生活热点中蕴含的物理知识多加关注。
4.【答案】
【解析】解：一物体放在焦距为8厘米的凸透镜前，在透镜的另一侧光屏上得到一个缩小的像，光屏能接到是实像，所以得到的是倒立、缩小的实像，u＞2f,f=8cm,所以u＞16cm,只有D符合。
故选：D。
（1）当U＞2f时，成倒立、缩小的实像。
（2）实像用光屏能接到，虚像用光屏承接不到。
掌握实像和虚像的区别；掌握凸透镜成像的三种情况和应用；由物距和焦距的关系确定物距。
5.【答案】
【解析】解：A．一个标准大气压可以支持约10m高的水柱，塑料瓶中的水不会立刻全部流掉，正是因为大气压作用在盆景中的水面，大气压支持着瓶内的水不会流出来，是利用大气压；
B．吸管吸饮料时，是先把吸管内的空气吸走，在外界大气压的作用下，饮料被压进吸管里，利用的是大气压。
C．纸覆杯实验中纸片不掉，在外界大气压的作用下，托住纸片，利用的是大气压；
D．注射药液时，将针口插入人体后，用力推动活塞，是推力的作用，不是大气压；
故ABC原理相同，D选项的原理与此不同。
故选：D。
大气压的利用一般都是内外压强不同，然后在外界大气压的作用下，产生了某种效果；分别从选项列举的事例的原理分析，判断是否利用大气压工作。
本题考查学生运用所学知识分析解决实际问题的能力，对学生的要求较高，是中考重点考查的内容。
6.【答案】
【解析】解：A．潜水艇浸没在水中时，排开水的体积不变，受到的浮力不变；为了实现上浮和下沉，是通过改变自身的重力来实现的，故A错误；
B．氢气球可以飘在空中是因为气球内充入了密度小于空气的气体，使气球所受浮力大于自身重力，故B错误；
C．轮船在长江和东海都处于漂浮状态，受到的浮力都等于轮船的重力，由长江驶入东海时，受到的浮力不变，由于海水密度大于淡水密度，所以轮船排开水的体积变小，故C正确；
D．热气球工作时，由鼓风机将热风吹入球囊，加热气球球囊内的空气，空气由于受热膨胀跑出一部分，所以空气密度变小，质量和重力变小，当气球受到的浮力大于气球的重力时，热气球就上升了，故D错误。
故选：C。
（1）潜水艇靠通过改变自身的重力来实现上浮和下沉；
（2）气球是依靠空气的浮力升空的，从密度与浮力的角度进行分析即可；
（3）轮船从海里到河里均漂浮，自重不变，根据漂浮条件判断轮船受到水的浮力大小变化情况；
（4）热气球是靠改变球内的空气密度来实现上浮和下沉的，物体密度小于气体密度时，物体上浮。
本题考查了学生对阿基米德原理、物体的浮沉条件的了解与掌握，把物体的浮沉条件和密度关系一起理解记忆。
7.【答案】
【解析】解：A、由于一切物体都有内能，所以温度为-40℃的冰块有内能，故A错误；
B、热量是从温度高的物体传递到温度低的物体物体，而不是从内能大的物体传递到内能小的物体，故B错误；
C、物体的内能增加温度不一定升高，比如：晶体熔化过程中，吸收热量，内能增加，温度不变，故C错误；
D、冬季，用热水袋捂手取暖，手吸收热量，温度升高，通过热传递改变物体的内能，故D正确。
故选：D。
（1）一切物体都具有内能；
（2）热传递的条件是：物体之间存在着温度差；
（3）物体吸收热量，温度不一定升高，如晶体熔化；
（4）改变内能的方式包括做功和热传递。
本题考查内能以及改变内能的方式，难度不大。
8.【答案】
【解析】解：A.草尖露珠，是液化现象，故A符合题意；
B.树上雾凇，是凝华现象，故B不符合题意；
C.浓雾消散，是汽化现象，故C不符合题意；
D.冰雪消融，是熔化现象，故D不符合题意；
故选：A。
物质从固态到液态的过程叫做熔化，物质从液态变成固态的过程叫做凝固；物质从液态变为气态叫做汽化，物质从气态变为液态叫做液化；物质从固态直接变成气态叫升华，物质从气态直接变成固态叫凝华；熔化、汽化、升华吸热，凝固、液化、凝华放热。
分析生活中的热现象属于哪种物态变化，关键要看清物态变化前后，物质各处于什么状态，是解题的关键。
9.【答案】
【解析】解：A、使用验电笔时手指不能接触笔尖，但必须接触笔尾的金属部分，因为要让人体和大地形成一个回路，当笔尖接触火线时验电笔中才能有电流通过从而发光，故A不符合安全用电要求；
B、雷雨天里，大树也是很好的导体，电流会沿大树传到大地，所以雷雨天千万不要在大树下避雨，故B不符合安全用电要求；
C、开关接在灯泡和零线之间，当断开开关，火线和灯泡还处于连接状态，人接触灯泡就是间接接触火线，容易发生触电，故C不符合安全用电要求；
D、电冰箱必须使用三脚插头，让金属外壳接地可以防止因漏电导致金属外壳带电而发生触电事故，故D符合安全用电要求。
故选：D。
（1）使用验电笔时，笔尖金属体接触导线，手接触笔尾金属体；
（2）雷雨天不能站在大树下；
（3）开关接在火线和灯泡之间安全；
（4）用电器的金属外壳必须接地，可防止由于金属外壳带电而使人触电。
本题考查了安全用电的常识，属于基础题目，在日常生活中一定要养成安全用电的习惯。
10.【答案】
【解析】解：根据题意可知，磁体在水管中会随着跑步者摆臂而来回移动，线圈缠绕在塑料水管外壳并与外部LED灯构成闭合电路，线圈在磁场中做切割磁感线运动，线圈中会产生感应电流，使得LED发光，这是电磁感应现象；
A是电磁感应现象实验的装置图，B探究的是通电导体在磁场中受力运动，CD的实验原理是电流的磁效应，故A正确。
故选：A。
闭合电路的部分导体在磁场中做切割磁感线运动时，导体中会产生感应电流，这种现象叫电磁感应现象。
本题考查了电与磁的几个实验，难度不大。
11.【答案】
【解析】解：筷子在使用过程中，阻力臂大于动力臂，是费力杠杆；
A、核桃夹在使用过程中，动力臂大于阻力臂，属于省力杠杆，故A不符合题意；B、钓鱼竿在使用过程中，阻力臂大于动力臂，是费力杠杆，故B符合题意；
C、瓶起子在使用过程中，动力臂大于阻力臂，是省力杠杆，故C不符合题意；
D、拔钉锤在使用过程中，动力臂大于阻力臂，是省力杠杆，故D不符合题意。
故选：B。
①省力杠杆，动力臂大于阻力臂，省力但费距离；
②费力杠杆，动力臂小于阻力臂，费力但省距离；
③等臂杠杆，动力臂等于阻力臂，既不省距离也不省力。
此题考查的是杠杆的分类，是基础题。
12.【答案】
【解析】解：A．由图可知，当电阻A两端的电压为2.0V时，电流为0.4A，则电阻A的阻值为：
；
当电阻B两端的电压为2.0V时，电流为0.2A，则电阻B的阻值为：
；
所以A的电阻小于B的电阻，故A错误；
B．导体的电阻与导体的长度、横截面积和材料有关，与导体两端的电压无关，若电阻A、B两端的电压为0，电阻A的电阻依然是5Ω，电阻B的电阻依然是10Ω，故B错误；
C．串联电路中电流处处相等，故若将A、B电阻串联在一起，通过A、B的电流相等，故C错误 ；
D．若将A、B电阻并联在电压为2V的电源上，由并联电路电压的规律知A、B电阻两端的电压均为2V，由图可知，通过A的电流为0.4A，通过B的电流为0.2A，则总电流为：
I=IA+IB=0.4A+0.2A=0.6A，故D正确。
故选：D。
（1）在横轴取相同的电压，根据电流大小确定电阻大小关系；
（2）电阻是导体本身的一种属性，与导体是否有电压、电流无关；
（3）串联电路中电流处处相等；
（4）A和B并联在电压为2V的电源两端时，它们两端的电压相等，由图象得出对于的电流，再根据并联电路的电流特点求出通过A和B的总电流。
运用图象法解答问题的一般步骤是：①明确图象中横纵坐标表示的物理量分别是什么；②注意认清横坐标和纵坐标上各表示的最小分格的数值大小和单位；③明确图象所表示的物理意义；④根据图象对题目提出的问题作出判断，得到结论。
13.【答案】
【解析】解：“一滴独流醋，十里运河香”，醋香四溢，说明分子在不停地做无规则运动，这是扩散现象；
桥在水中的倒影是由于光的反射形成的。
故答案为：扩散；反射。
（1）扩散现象说明一切物质的分子都在不停地做无规则运动；
（2）光线传播到两种介质的表面上时会发生光的反射现象，例如水面上出现岸上物体的倒影、平面镜成像、玻璃等光滑物体反光都是光的反射形成的。
本题考查了扩散现象、光的反射等，属于基础性题目。
14.【答案】
【解析】解：手机与北斗卫星之间信息通讯是通过电磁波实现的。
中国的气象气球最高可达5万米空气极稀薄高空，假如其携带这款手机在5万米高空处时，能正常使用这款手机的北斗卫星通讯功能，因为电磁波的传播不需要介质。
故答案为：电磁；能。
广播、电视、移动通信、卫星都是用电磁波传递信息的。
电磁波的传播不需要介质。
本题考查了电磁波的运用，属于基础题。
15.【答案】
【解析】解：闭合开关，夹子A向右移动的过程中，铅笔芯接入电路中的长度变短，电阻减小，根据欧姆定律可知，电流变大，灯泡变亮；
夹子A从最左端移动到最右端的过程中，他发现灯泡亮度变化不明显，说明电流的变化比较小，根据可知，即电阻变化较小，故应选用电阻较大的铅笔芯，即换用更细的铅笔芯。
故答案为：变亮；细。
影响电阻大小的因素是材料、长度和横截面积；灯泡的亮度取决于灯泡的实际功率，通过灯泡的电流越大，功率越大；根据夹子移动的方向判定电阻的变化，根据欧姆定律判定电流的变化，从而判定出灯泡亮度的变化。
本题考查了影响电阻大小的因素、电路的动态分析、欧姆定律的应用，属于基础知识。
16.【答案】
【解析】解：根据阿基米德原理可知金属球在水中受到的浮力为
F浮=ρ水gV排=1.0×103kg/m3×10N/kg×20×10-6m3=0.2N；
根据称重法知，则金属球的重力G=F+F浮=1.8N+0.2N=2N；
同一个密度计在不同液体漂浮时浮力相同，根据阿基米德原理可知，在甲液体中密度计排开液体的体积较小，说明甲液体的密度较大。
故答案为：0.2；2；甲。
根据阿基米德原理计算浮力，根据称重法计算重力；
根据浮沉条件分析密度大小。
本题考查阿基米德原理和浮沉条件的应用，属于中档题。
17.【答案】
【解析】在斜面上物体受竖直向下的重力，平行于斜面向下的滑动摩擦力，根据力的示意图的画法作图。
作图时一定要注意重力的方向是竖直向下，不是垂直向下；滑动摩擦力平行于斜面向上。
18.【答案】
【解析】电流表要与被测用电器串联，据此分析解答。
本题考查了电流表的连接方法，属于基础题目。
19.【答案】
【解析】解：①首先把天平放在水平桌面上，由图1可知，指针向左偏，接下来的调节过程为：把游码移到横梁标尺左端零刻线，如果指针仍然左偏，向右调平衡螺母，使指针对准分度盘中央；
②由图乙可知，烧杯和香油的总质量：m2=50g+5g+3g=58g,
④量筒中香油的质量：m=m1-m2=58g-20g=38g,
读图可知，量筒的分度值为2mL，量筒中香油的体积V=40mL=40cm3；
香油的密度ρ===0.95g/cm3=0.95×103kg/m3。
故答案为：①把游码移到横梁标尺左端零刻线，如果指针仍然左偏，向右调平衡螺母，使指针对准分度盘中央；②58；④0.95×103。
（1）首先把天平放在水平桌面上，将游码归零后，再调节平衡螺母直到横梁平衡；调节天平平衡时，如果指针向左偏，平衡螺母向右调，如果指针向右偏，平衡螺母向左调；
（2）天平在读数时应将砝码的质量与游码的示数相加；
量筒在读数时，看清分度值，视线要和量筒内凹液面的底部相平；
再利用密度的公式可计算出香油的密度。
解决本题的关键是：学生能正确的利用天平测出被测物体的质量和正确使用量筒测出被物体的体积，并能根据密度公式算出密度。
20.【答案】
【解析】解：（1）连接电路时开关应处于断开状态；
（2）由题图乙可知，电流表量程为0～0.6A，则示数为I=0.3A，电压表测电阻两端电压，电流表测电路中电流，则电阻；
（3）移动滑片，测出多组U、I数据，其目的是求出多个电阻值，然后求平均值以减小误差，故选：A。
故答案为：（1）断开；（2）0.3；10；（3）A。
（1）在电路连接过程中，为保护电路，开关应该处于断开状态；
（2）根据电流表选用小量程，确定分度值读出电流的大小，由欧姆定律得出电阻大小；
（3）该实验需多次测量计算平均值，减小误差。
本题是利用“伏安法”测量未知电阻R的阻值，考查了电流表的读数、电阻计算等知识，属于比较典型的题目，要熟练掌握。
21.【答案】
【解析】解：（1）为了能使实验顺利进行，使用前用手指按压强计的橡皮膜，是为了检查实验装置的气密性；
根据转换法，实验过程中探头受到的液体压强大小是通过U形管两边液面的高度差反映的。
（2）为了验证猜想一，即研究液体内部压强大小可能与液体深度有关，要控制液体密度相同，故应选择甲、乙两组实验对比，可初步验证出猜想一是正确的；
（3）探究液体压强与液体密度的关系时，对比乙、丙两组实验，丙中U形管两边液面的高度差大，小明可得出的结论是：当液体深度相同时，液体的密度越大，液体的压强就越大；
（4）他将金属盒放在水中相同深度处，多次改变橡皮膜的方向，并比较每次相应的U形管左、右两侧液面的高度差。
故答案为：（1）气密性；U形管两边液面的高度差；（2）甲、乙； （3）大；（4）将金属盒放在水中相同深度处，多次改变橡皮膜的方向，并比较每次相应的U形管左、右两侧液面的高度差。
（1）在保证橡皮管与U形管导通良好的情况下，用手轻轻按压橡皮膜几下，如果U形管中的液体能灵活升降，则说明装置不漏气，气密性良好；
掌握转换法在实验中的应用，实验中用U形管中液面的高度差来反映液体压强的大小；
（2）（3）（4）液体压强与液体中的深度和液体的密度有关，研究与其中一个因素关系时，要控制另外一因素不变。
本题探究影响液体压强大小的因素，考查转换法、控制变量法的运用。
22.【答案】
【解析】（1）转体桥梁的重力G=mg=4.5×104×103kg×10N/kg=4.5×108N，
转动装置上表面所受到的压力F=G=4.5×108N，
压强p===1.5×107Pa；
（2）千斤顶对钢绳做的功W=Fs=2×106N×2.16m=4.32×106J，
功率P===1200W。
答：（1）转体桥梁的重力为4.5×108N，转动装置上表面所受到的压强为1.5×107Pa；
（2）千斤顶对钢绳做功的大小为4.32×106J，功率为1200W。
（1）根据G=mg得出转体桥梁的重力，根据F=G得出转动装置上表面所受到的压力，根据p=得出压强；
（2）根据W=Fs得出千斤顶对钢绳做的功，根据P=得出功率。
本题考查重力、压强、功和功率的计算，是一道综合题。
23.【答案】
【解析】（1）由图乙可知，当开关S、S1闭合、S2接a时，R1、R2并联，根据并联电路的电阻特点可知，此时电路中的总电阻最小，由P=可知，电路中的总功率最大，智能电热马桶处于高温挡；
当开关S闭合、S1断开、S2接b时，R1、R2串联，根据串联电路的电阻特点可知，此时电路中的总电阻最大，总功率最小，智能电热马桶处于低温挡；
当开关S、S1闭合、S2接b时，只有R1工作，智能电热马桶处于中温挡，故选A；
（2）由表格数据可知，智能电热马桶中温挡功率P中=44W，
由P=UI可知，中温挡加热时，电路中的电流：I===0.2A；
（3）由P=可求出R1的阻值：R1===1100Ω；
高温挡工作时R2的电功率：P2=P高-P中=88W-44W=44W，
由P=可知，R2的阻值：R2===1100Ω，
根据串联电路的电阻特点可知，R1、R2的串联总电阻：R=R1+R2=1100Ω+1100Ω=2200Ω，
则低温挡的额定功率：P低===22W。
答：（1）A；
（2）中温挡加热时，电路中的电流0.2A；
（3）低温挡加热的额定功率是22W。
（1）由图乙可知，当开关S、S1闭合、S2接a时，R1、R2并联，当开关S、S1闭合、S2接b时，只有R1工作，当开关S闭合、S1断开、S2接b时，R1、R2串联，根据串并联电路的特点和P=可知智能电热马桶盖高温挡、中温挡和低温挡的电路连接；
（2）由表格数据可知中温挡的电功率，根据P=UI求出中温挡加热时，电路中的电流；
（3）根据中温挡功率和P=可求出R1的阻值；根据P2=P高-P中求出高温挡工作时R2的电功率，根据P=可求出R1的阻值，根据串联电路的电阻特点求出R1、R2的串联总电阻，根据P=可求出低温挡的额定功率。
本题考查串并联电路的特点以及电功率公式的灵活运用，属于电功率多挡位电路问题，能正确分析电路连接是解题的关键。
