八年级上册（2024）
人教版
第2节 生活中的透镜
第五章 透镜及其应用
导入新课

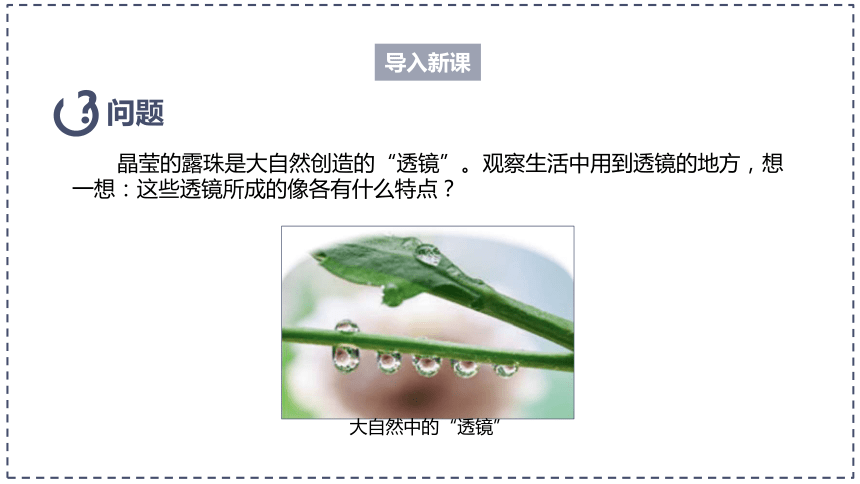

晶莹的露珠是大自然创造的“透镜”。观察生活中用到透镜的地方，想一想：这些透镜所成的像各有什么特点？
？
问题
大自然中的“透镜”
照相机
一
一、照相机

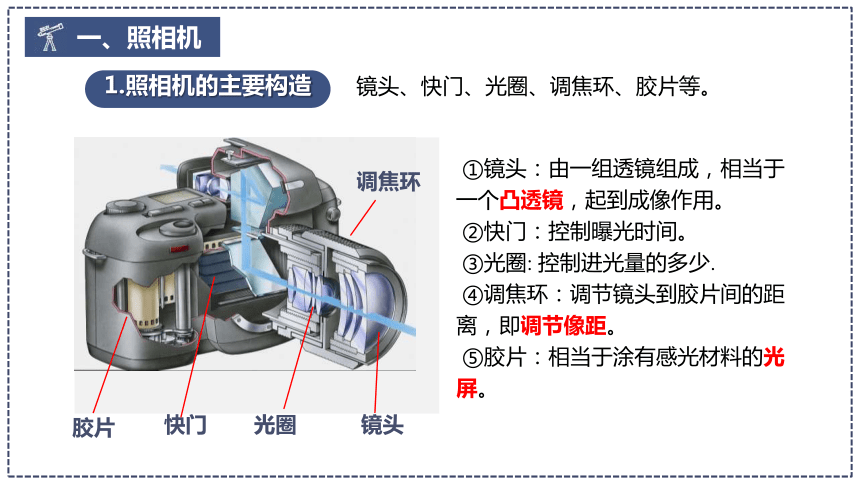

1.照相机的主要构造
光圈
调焦环
镜头
快门
胶片
镜头、快门、光圈、调焦环、胶片等。
①镜头：由一组透镜组成，相当于一个凸透镜，起到成像作用。
②快门：控制曝光时间。
③光圈: 控制进光量的多少.
④调焦环：调节镜头到胶片间的距离，即调节像距。
⑤胶片：相当于涂有感光材料的光屏。
一、照相机

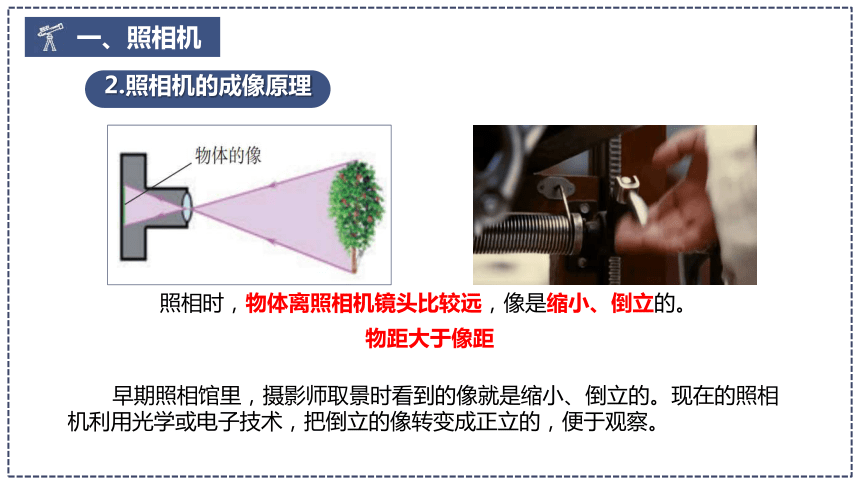

2.照相机的成像原理
照相时，物体离照相机镜头比较远，像是缩小、倒立的。
物距大于像距
早期照相馆里，摄影师取景时看到的像就是缩小、倒立的。现在的照相机利用光学或电子技术，把倒立的像转变成正立的，便于观察。
一、照相机

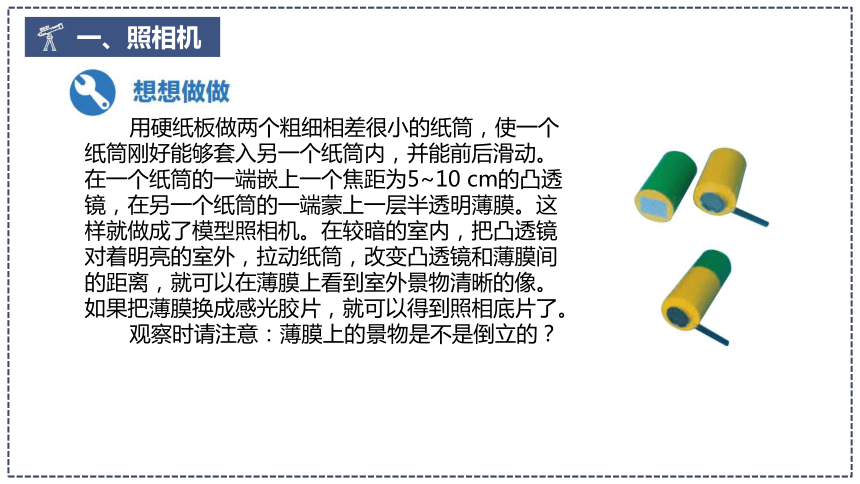

用硬纸板做两个粗细相差很小的纸筒，使一个纸筒刚好能够套入另一个纸筒内，并能前后滑动。在一个纸筒的一端嵌上一个焦距为5~10 cm的凸透镜，在另一个纸筒的一端蒙上一层半透明薄膜。这样就做成了模型照相机。在较暗的室内，把凸透镜对着明亮的室外，拉动纸筒，改变凸透镜和薄膜间的距离，就可以在薄膜上看到室外景物清晰的像。如果把薄膜换成感光胶片，就可以得到照相底片了。
观察时请注意：薄膜上的景物是不是倒立的？
一、照相机

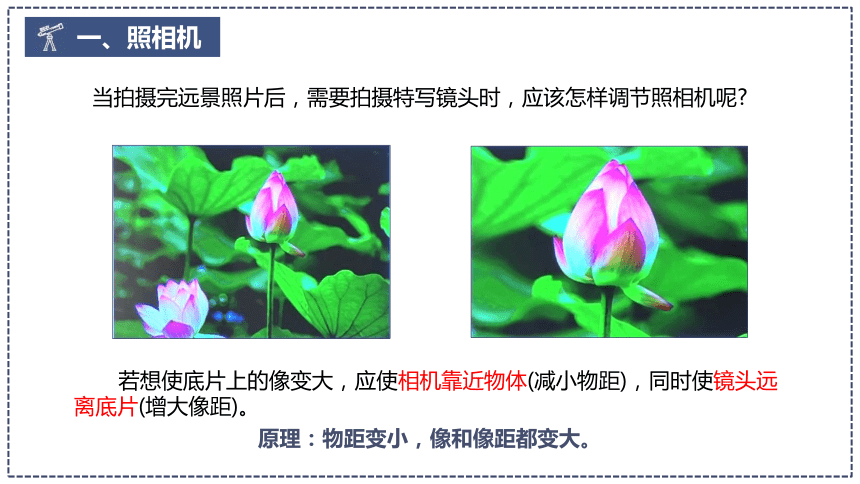

当拍摄完远景照片后，需要拍摄特写镜头时，应该怎样调节照相机呢
若想使底片上的像变大，应使相机靠近物体(减小物距)，同时使镜头远离底片(增大像距)。
原理：物距变小，像和像距都变大。
一、照相机
胶片照相机的胶片上涂着一层对光敏感的物质，这种物质在受到光的照射后发生化学变化，物体的像就被记录在胶片上。现在生活中常使用数码照相机，数码照相机用一种电荷耦合器件作为感光元件代替胶片。这种电荷耦合器件能把光信号转换成电信号，从而更方便地记录物体的像。
电荷耦合器件
一、照相机
用手机拍照时，手机的镜头相当于______镜.如图所示是时下流行的用自拍杆拍照的情景，与直接拿手机自拍相比，使用自拍杆增大了_______(选填“物距”或“像距”)。
例题1
凸透
物距
投影仪
二
二、投影仪
观察投影仪成像把投影仪上的平面镜（反光镜）取下，将投影片放到载物台上，调节镜头，在天花板上就能得到投影片上图案清晰的像。观察像的大小、正倒。
二、投影仪

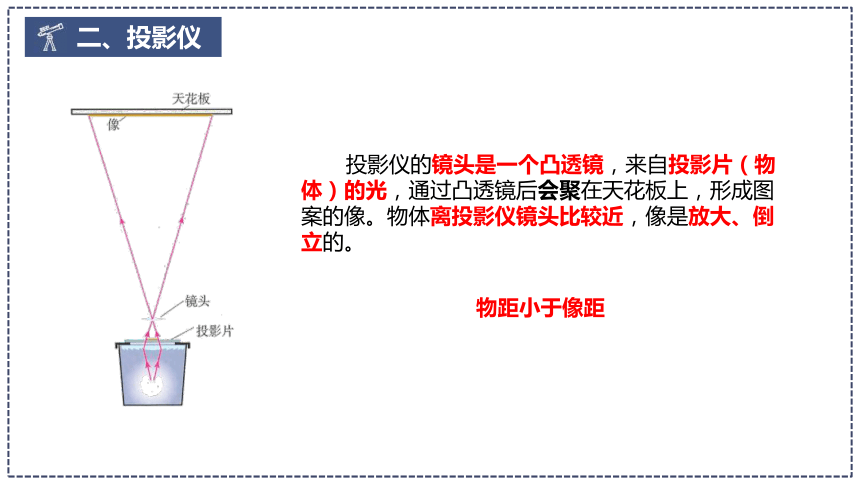

投影仪的镜头是一个凸透镜，来自投影片（物体）的光，通过凸透镜后会聚在天花板上，形成图案的像。物体离投影仪镜头比较近，像是放大、倒立的。
物距小于像距
二、投影仪
投影仪的调节
①使屏幕上的像变大的办法：
减小投影片与镜头之间的距离，同时增大屏幕与镜头之间的距离。
②使屏幕上的像变小的办法：
增大投影片与镜头之间的距离，同时减小屏幕与镜头之间的距离。
减小物距，增大像距。
增大物距，减小像距。
二、投影仪
现在会议室、教室用的投影仪通常与计算机相连，计算机上的字或图通过投影仪被放大，其原理和上面介绍的投影仪类似。
便携式投影仪
二、投影仪
放映投影仪时，想使银幕上出现放大的“F”字母，那么投影仪的正确放法应是(　　)
B
A B C D
F
F
例题2
放大镜
三
三、放大镜
生活中常用的放大镜也是一个凸透镜，它是最常用的光学仪器之一。
三、放大镜
把放大镜放在物体跟眼睛之间，适当调整距离，我们就能看清物体的细微之处。这时我们看到的像是放大、正立的。
放大镜成像
实像和虚像
四
四、实像和虚像
照相机和投影仪所成的像，是光通过凸透镜后会聚而成的。如果把光屏放在像的位置，就能够承接到所成的像。这种像叫作实像。凸透镜所成的实像是来自物体的光会聚而成的，它和物体分别位于凸透镜的两侧。
凸透镜成实像的情景
投影仪成像
照相机成像
四、实像和虚像
平面镜所成的像是虚像，放大镜所成的像也是虚像。凸透镜成虚像时，通过凸透镜出射的光没有会聚，光屏不能承接到所成的像。只是人眼逆着出射光的方向看去，感到光是从虚像的位置发出的，物体和虚像位于凸透镜的同侧。
凸透镜成虚像的情景
平面镜成像
放大镜成像
四、实像和虚像
光屏能否成像 物和像的位置 应用举例
实像
虚像
实像和虚像的比较
能
不能
分别位于凸透镜两侧
都位于凸透镜同侧
照相机、投影仪
放大镜
课堂总结
五
五、课堂总结
照相机
投影仪
放大镜
实像和
虚像
成像特点：物体离镜头比较远，成倒立、缩小的实像.
成像调节：要使像变大，应使镜头靠近物体，胶片远离镜头.
成像特点：物体离镜头比较近，成倒立、放大的实像.
成像调节：要使像变大，应使物体靠近镜头，屏幕远离镜头.
成像特点：物体离镜头很近，成正立、放大的虚像.
成像调节：物体离焦点越近（在焦距内），像越大.
实像：实际光会聚而成的像为实像，能够用光屏承接；
例如，小孔成像、照相机成像、投影仪成像都是实像.
虚像：实际光的反向延长线相交形成的像，不能用光屏承接；
例如，平面镜成的像、放大镜成的像都是虚像.
练习与应用
六
六、练习与应用
解析
1. 照相机的镜头相当于一个凸透镜，图5.2-2甲中的树在照相机的胶片上所成的像有什么特点
照相机利用了物距在大于二倍焦距时，凸透镜能成倒立、缩小的像的规律。所以树在照相机的胶片上所成的像是倒立、缩小的实像。
六、练习与应用
2. 凸透镜是很多光学仪器的主要元件。请说出照相机、投影仪所成的像都有哪些相同点和不同点。
照相机、投影仪所成的像相同点有：都是倒立的实像。
不同点有：照相机所成的像是倒立、缩小的实像；投影仪所成的像是倒立、放大的实像。
解析
六、练习与应用
3. 许多博物馆会在较为精巧的文物前放置凸透镜，如图所示。通过凸透镜看到的像是什么样的 像在凸透镜的哪一侧
精巧的文物前放置的凸透镜起放大镜的作用，文物放在焦点之内，通过凸透镜看到的是正立、放大的虚像，像与物在凸透镜的同一侧。
解析
六、练习与应用
4. 请你利用本节“想想做做”中自制的模型照相机，说一说在使用时，如果想让像变大一些，应该怎么操作
想让像变大一些，需要使照相机靠近被拍摄的物体，同时镜头向前伸，以增大暗箱长度（像距）。
解析
六、练习与应用
5. 生活中我们看到的像，有实像也有虚像。例如，电影幕布上的像是实像，镜子中的像是虚像。请你再各举出一个生活中能看到的实像和虚像的例子。
看电影时看到屏幕上的像就是实像。
看到水中的鱼就是虚像。
解析
