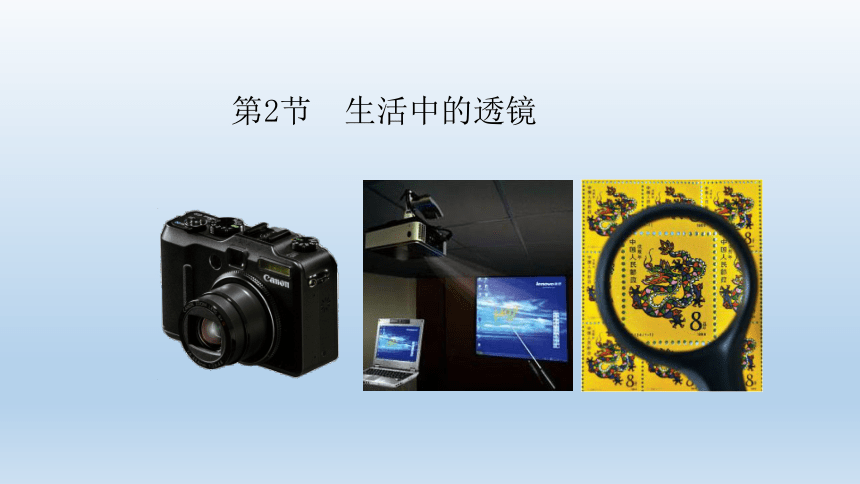

第2节 生活中的透镜

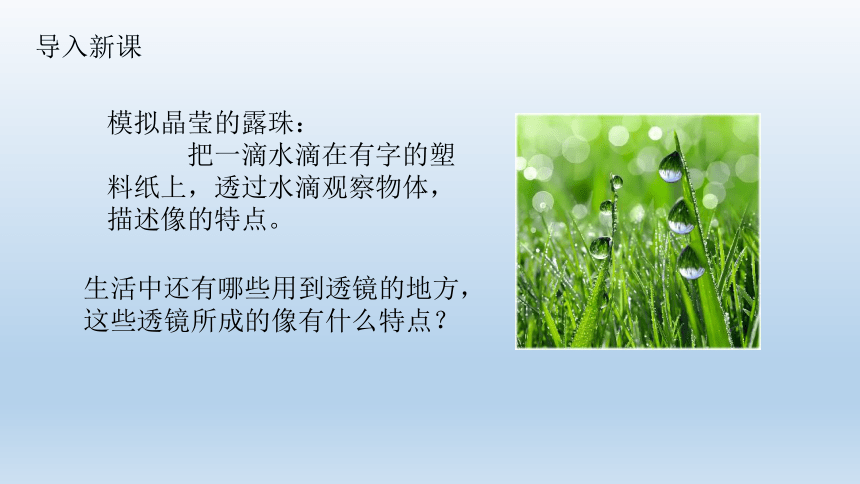

模拟晶莹的露珠：
把一滴水滴在有字的塑料纸上，透过水滴观察物体，描述像的特点。
生活中还有哪些用到透镜的地方，这些透镜所成的像有什么特点？
导入新课
新课学习
一、照相机
　
　3. 调节控制系统。
　(1)取景窗：观察所拍景物；
　(2)光圈环：控制进入镜头的光的多少；
　(3)调焦环：调节镜头到胶片间的距离，即像距；
　(4)快门：控制曝光时间。
胶片
快门
镜头
取景窗
光圈环
调焦环
1. 镜头：相当于一个凸透镜。
2. 胶片：相当于光屏。
（一）照相机的主要构造
新课学习
一、照相机

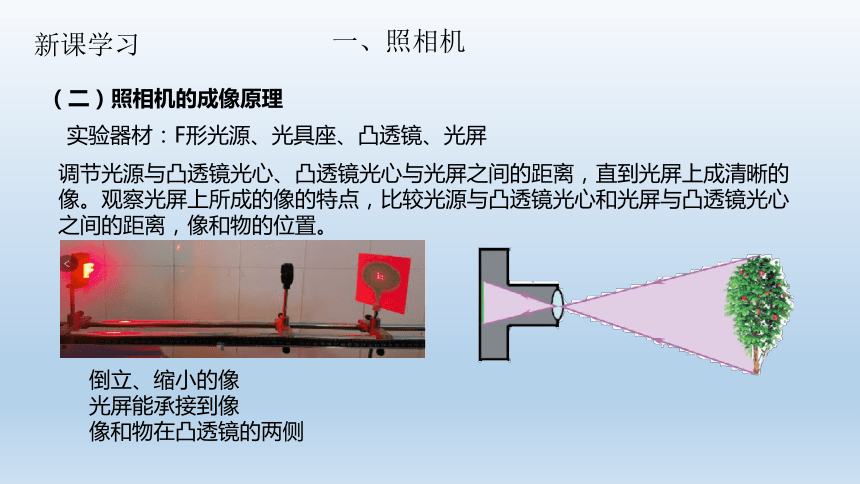

（二）照相机的成像原理
实验器材：F形光源、光具座、凸透镜、光屏
调节光源与凸透镜光心、凸透镜光心与光屏之间的距离，直到光屏上成清晰的像。观察光屏上所成的像的特点，比较光源与凸透镜光心和光屏与凸透镜光心之间的距离，像和物的位置。
倒立、缩小的像
光屏能承接到像
像和物在凸透镜的两侧
一、照相机
新课学习

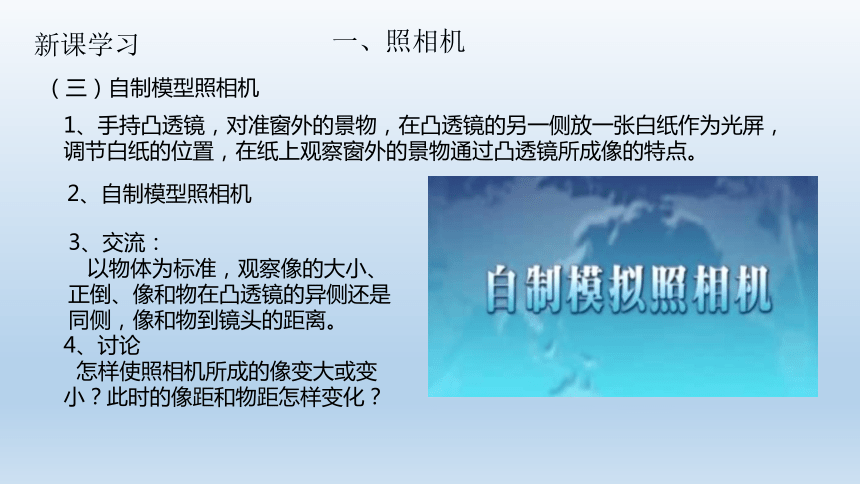

（三）自制模型照相机
1、手持凸透镜，对准窗外的景物，在凸透镜的另一侧放一张白纸作为光屏，调节白纸的位置，在纸上观察窗外的景物通过凸透镜所成像的特点。
2、自制模型照相机
3、交流：
以物体为标准，观察像的大小、正倒、像和物在凸透镜的异侧还是同侧，像和物到镜头的距离。
4、讨论
怎样使照相机所成的像变大或变小？此时的像距和物距怎样变化？
新课学习

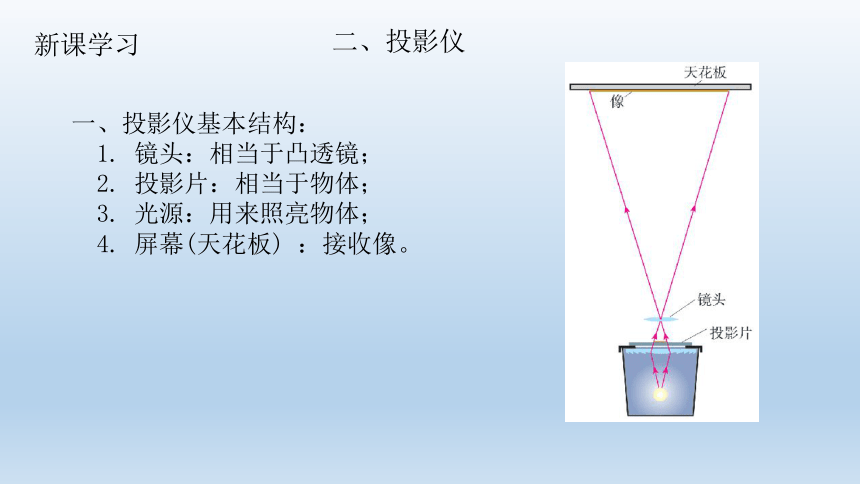

二、投影仪
一、投影仪基本结构：
　1. 镜头：相当于凸透镜；
　2. 投影片：相当于物体；
　3. 光源：用来照亮物体；
　4. 屏幕(天花板) ：接收像。
新课学习
二、投影仪
（二）投影仪的成像原理
实验器材：F形光源、光具座、凸透镜、光屏
调节光源与凸透镜光心、凸透镜光心与光屏之间的距离，直到光屏上成清晰的像。观察光屏上所成的像的特点，比较光源与凸透镜光心和光屏与凸透镜光心之间的距离，像和物的位置。
倒立、放大的像
光屏能承接到像
像和物在凸透镜的两侧。
二、投影仪
新课学习
（三）自制模型投影仪
1、自制模型投影仪
2、交流：
以物体为标准，观察像的大小、正倒、像和物在凸透镜的异侧还是同侧，像和物到镜头的距离。
3、讨论
怎样使投影仪所成的像变大或变小？此时的像距和物距怎样变化？
三、放大镜
新课学习
1、用凸透镜近距离观察书上的字，回答：
（1） 像是放大的还是缩小的？
（2）像是正立的还是倒立的？
（3）像与物体位于凸透镜的同侧还是两侧？
（4）如何使所成的像变得更大？
新课学习
三、放大镜
（二）放大镜的成像原理
实验器材：F形光源、光具座、凸透镜、光屏
使F形光源置于凸透镜的焦点以内，移动光屏，观察光屏上是否有像？通过凸透镜观察F形光源，描述像的特点。
正立、放大的像
光屏不能承接到像
像和物在凸透镜的同侧
通过凸透镜观察到的像
三、放大镜
新课学习
三、生活中的放大镜
新课学习
四、实像和虚像
照相机
投影仪
放大镜
1、比较三次实验中成像的特点的异同。
实像：照相机和投影仪所成的像是光通过凸透镜后会聚而成的，在像的位置能够用光屏承接到像。
虚像：放大镜成像时，通过凸透镜出射的光没有会聚，光屏上承接不到像。
四、实像和虚像
新课学习
凸透镜成实像的情景
凸透镜成虚像的情景
2、比较实像和虚像
都能用眼睛观察
①能在光屏上呈现；
②由实际光线会聚而成的像
①不能在光屏上呈现；
②由光的反向延长线会聚而成
的像
小孔成像、凸透镜成像
平面镜成像、凸透镜成像
本课小结
练习与应用
1. 照相机的镜头相当于一个凸透镜，图5.2-2甲中的树在照相机的胶片上所成的像有什么特点
照相机利用了物距在大于二倍焦距时，凸透镜能成倒立、缩小的像的规律。所以树在照相机的胶片上所成的像是倒立、缩小的实像。
练习与应用
2. 凸透镜是很多光学仪器的主要元件。请说出照相机、投影仪所成的像都有哪些相同点和不同点。
照相机、投影仪所成的像相同点有：都是倒立的实像。
不同点有：照相机所成的像是倒立、缩小的实像；投影仪所成的像是倒立、放大的实像。
练习与应用
3. 许多博物馆会在较为精巧的文物前放置凸透镜，如图所示。通过凸透镜看到的像是什么样的 像在凸透镜的哪一侧
精巧的文物前放置的凸透镜起放大镜的作用，文物放在焦点之内，通过凸透镜看到的是正立、放大的虚像，像与物在凸透镜的同一侧。
4. 请你利用本节“想想做做”中自制的模型照相机，说一说在使用时，如果想让像变大一些，应该怎么操作
练习与应用
想让像变大一些，需要使照相机靠近被拍摄的物体，同时镜头向前伸，以增大暗箱长度（像距）。
5. 生活中我们看到的像，有实像也有虚像。例如，电影幕布上的像是实像，镜子中的像是虚像。请你再各举出一个生活中能看到的实像和虚像的例子。
投影仪屏幕上的像就是实像。
看到水中的鱼就是虚像。
练习与应用
