(共26张PPT)
1.透 镜
第五章 透镜及其应用
情境导入
课堂教学展示
这些仪器与我们的生活息息相关，它们的主要部件是透镜。

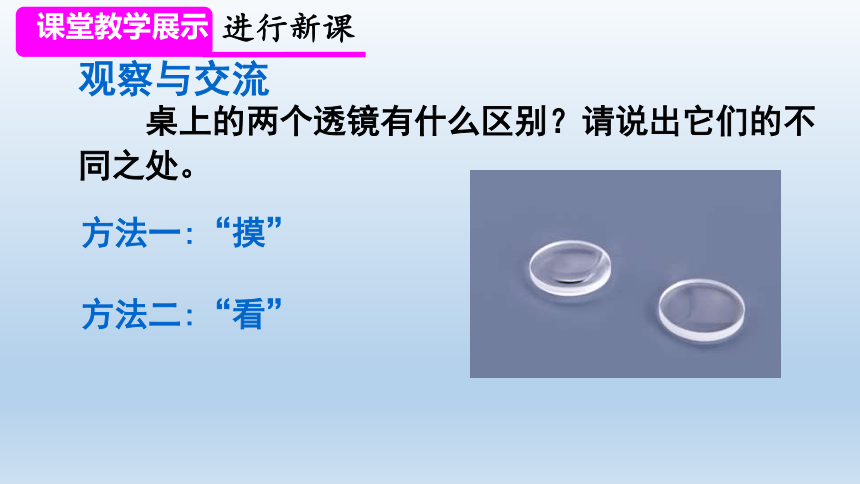

观察与交流
　　桌上的两个透镜有什么区别？请说出它们的不同之处。
方法一:“摸”
方法二:“看”
进行新课
课堂教学展示
知识点一
凸透镜和凹透镜
1.透镜的种类
凸透镜:
凹透镜:
透镜
中间厚
边缘薄
中间薄
边缘厚
透镜的纵剖面:
透镜的两个表面至少一个表面是球面的一部分。

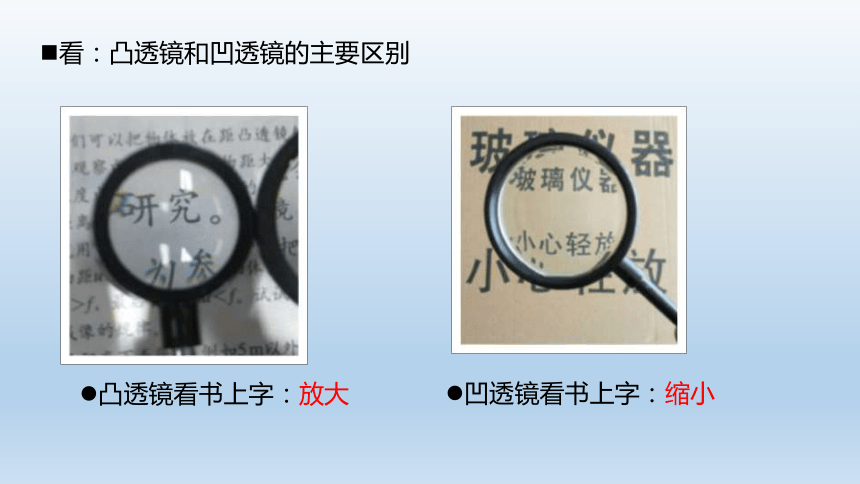

看：凸透镜和凹透镜的主要区别
凹透镜看书上字：缩小
凸透镜看书上字：放大

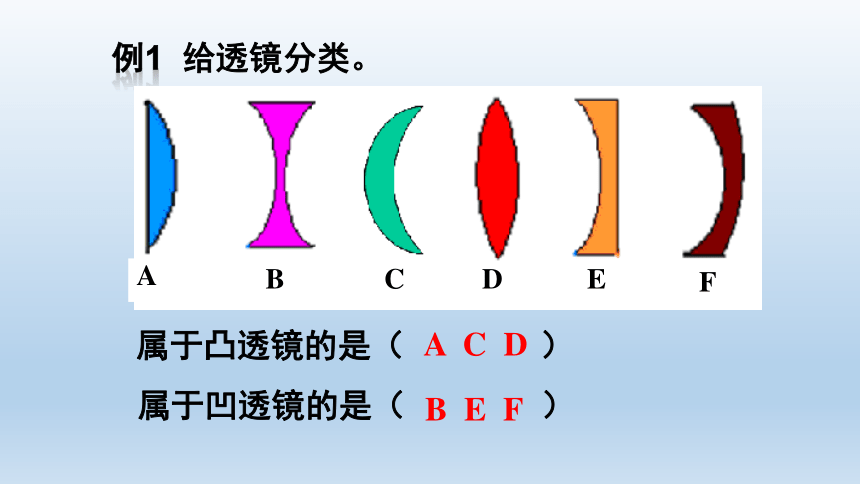

例1 给透镜分类。
属于凸透镜的是（ ）
属于凹透镜的是（ ）
A C D
B E F
A
B
C
D
E
F
2、透镜的应用
老花镜
近视镜
放大镜
照相机镜头
摄像机镜头
望远镜镜头
投影仪镜头
幻灯机镜头
显微镜镜头
放映机镜头

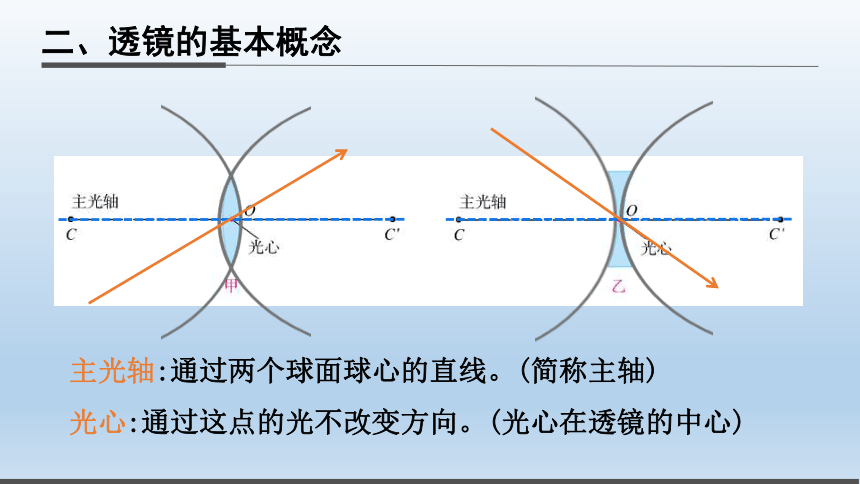

二、透镜的基本概念
主光轴:通过两个球面球心的直线。(简称主轴)
光心:通过这点的光不改变方向。(光心在透镜的中心)
三、透镜对光的作用
还记得凸面镜和凹面镜对光的作用吗？
凸透镜和凹透镜对光会有怎样的作用呢？
试猜想光线通过透镜后会有什么现象？
主光轴
1.凸透镜：
对光线有会聚作用
光心
O
三
透镜对光线的作用
F
主轴
小结：凸透镜对所有光线都起会聚作用。
F
会聚透镜
会聚作用：跟入射光线方向相比，折射光线更加靠近主光轴
折射光线不一定相交于一点
会聚作用的理解
O
F
2、凸透镜的实焦点和焦距
f
焦距
主光轴
焦点
主光轴
F
焦点
f
焦距
焦点：平行于主光轴的光，通过凸透镜后会聚于一点。
焦距：焦点到光心的距离。
2个实
焦点
F
光路可逆
3.凹透镜：
对光线有发散作用
凹透镜有焦点吗？
把折射光线反向延长看一看。
F
f
焦距
4. 凹透镜的虚焦点和焦距
凹透镜有几个焦点？
f
焦距
平行于主光轴的光线经过凹透镜后折射，折射光线的反向延长线会聚于一点，它不是实际光线的会聚点，叫虚焦点(F)。
F
光路可逆
发散作用：跟入射光线方向相比，折射光线更加远离主光轴
发散作用的理解
1.在下图中填入合适的透镜
随堂演练
课堂教学展示
　　2．太阳本身就是一个巨大的光源，当太阳光射到地面时，我们就可以把它看做平行光。那么同学们能不能想办法利用太阳光粗测凸透镜的焦距呢？
1．两种透镜：凸透镜和凹透镜；
2．几个基本概念: 光心、主光轴、焦点、焦距；
3．透镜对光线的作用：
　凸透镜对光线有会聚作用, 又叫会聚透镜。
　凹透镜对光线有发散作用, 又叫发散透镜。
课堂小结
F
F
2
3
1
1、通过光心的光线传播方向不变。
2、平行于主光轴的光线经凸透镜折射后通过焦点。
3、经过凸透镜焦点的光线折射后，折射光平行于主光轴。
凸透镜的三条特殊光线
F
F
2
3
1
2、平行于主光轴的光线经凹透镜折射后，折射光线的反向延长线通过虚焦点。
3、延长线过虚焦点的光线经凹透镜折射后，折射光线平行于主光轴。
1、通过光心的光线传播方向不变。
凹透镜的三条特殊光线
三、透镜的三条特殊光线
思考：折射光线如何射出？
