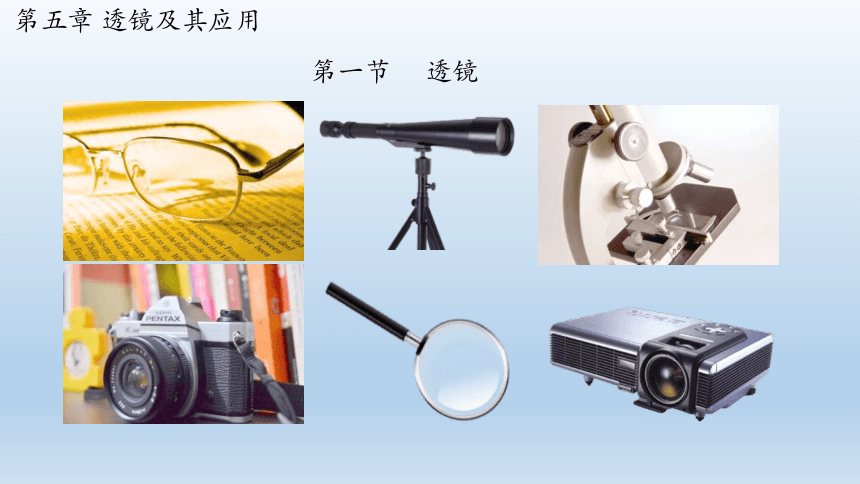

第五章 透镜及其应用
第一节 透镜
导入新课

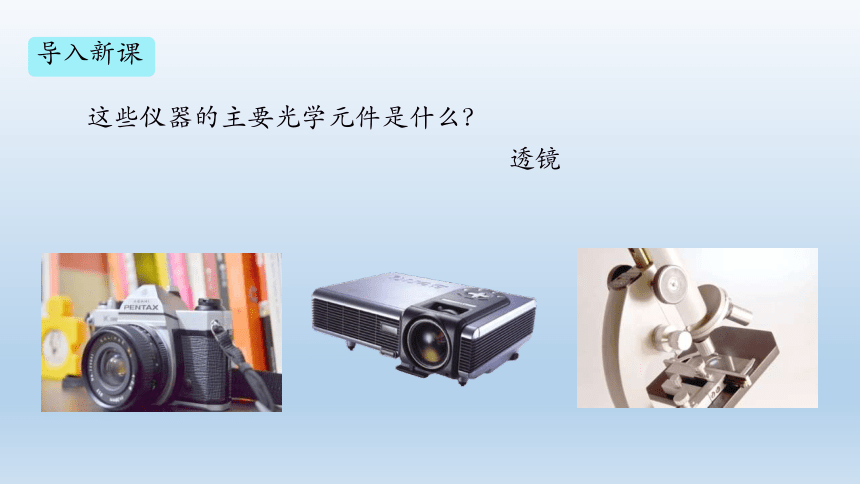

这些仪器的主要光学元件是什么？
透镜
导入新课

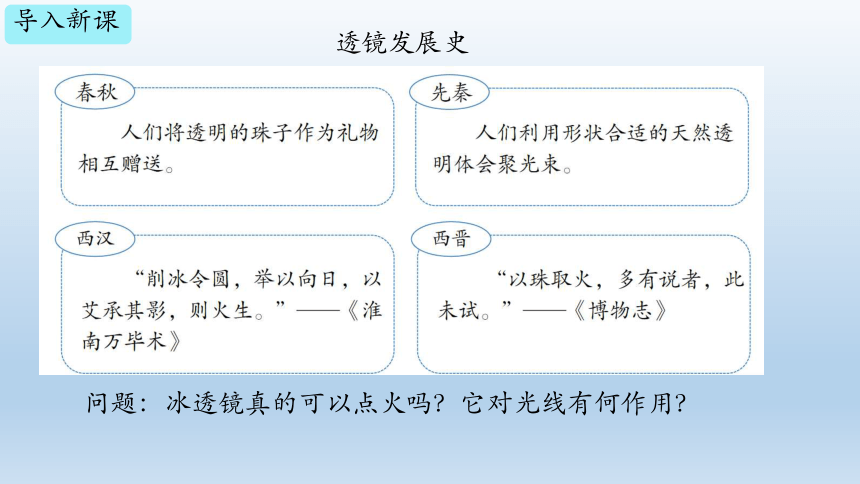

透镜发展史
问题：冰透镜真的可以点火吗？它对光线有何作用？
新课学习

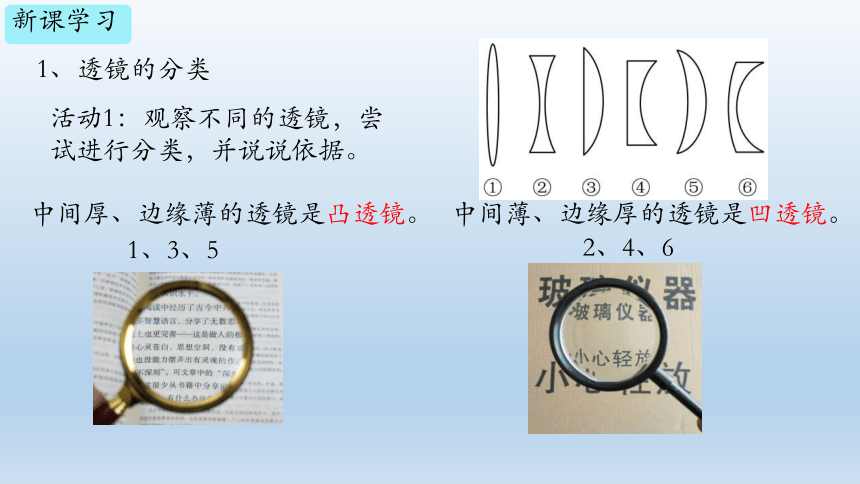

1、透镜的分类
活动1：观察不同的透镜，尝试进行分类，并说说依据。
中间厚、边缘薄的透镜是凸透镜。
中间薄、边缘厚的透镜是凹透镜。
1、3、5
2、4、6
新课学习

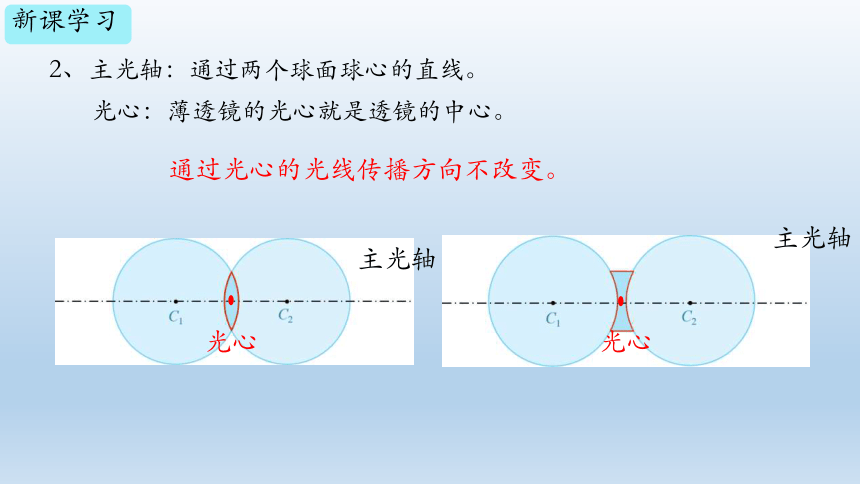

2、主光轴：通过两个球面球心的直线。
光心：薄透镜的光心就是透镜的中心。
通过光心的光线传播方向不改变。
光心
主光轴
主光轴
光心
新课学习

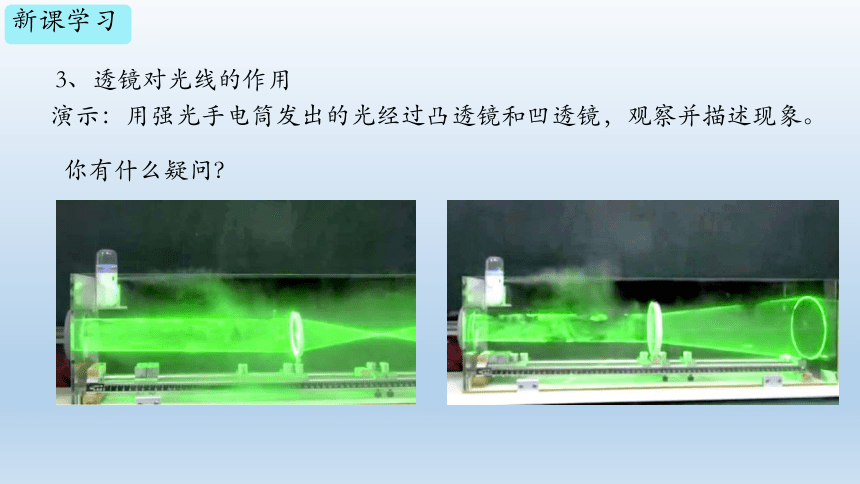

3、透镜对光线的作用
演示：用强光手电筒发出的光经过凸透镜和凹透镜，观察并描述现象。
你有什么疑问？
新课学习

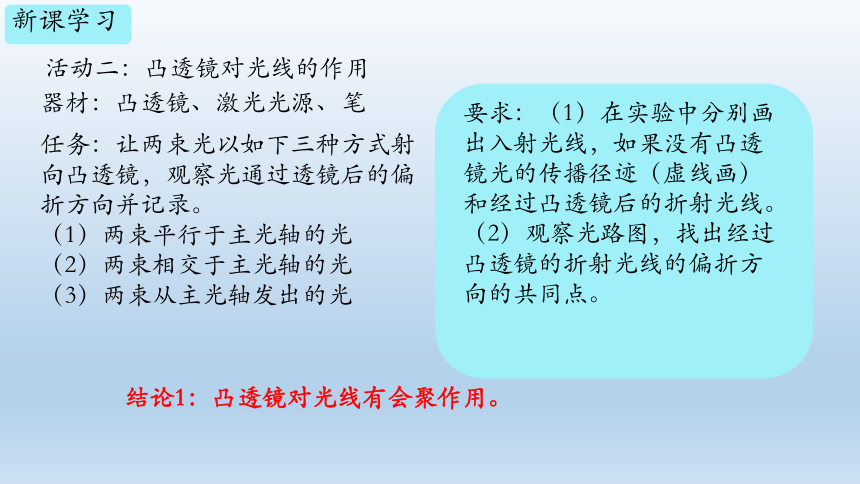

活动二：凸透镜对光线的作用
器材：凸透镜、激光光源、笔
任务：让两束光以如下三种方式射向凸透镜，观察光通过透镜后的偏折方向并记录。
（1）两束平行于主光轴的光
（2）两束相交于主光轴的光
（3）两束从主光轴发出的光
要求：（1）在实验中分别画出入射光线，如果没有凸透镜光的传播径迹（虚线画）和经过凸透镜后的折射光线。
（2）观察光路图，找出经过凸透镜的折射光线的偏折方向的共同点。
结论1：凸透镜对光线有会聚作用。
新课学习
光心
f
焦距

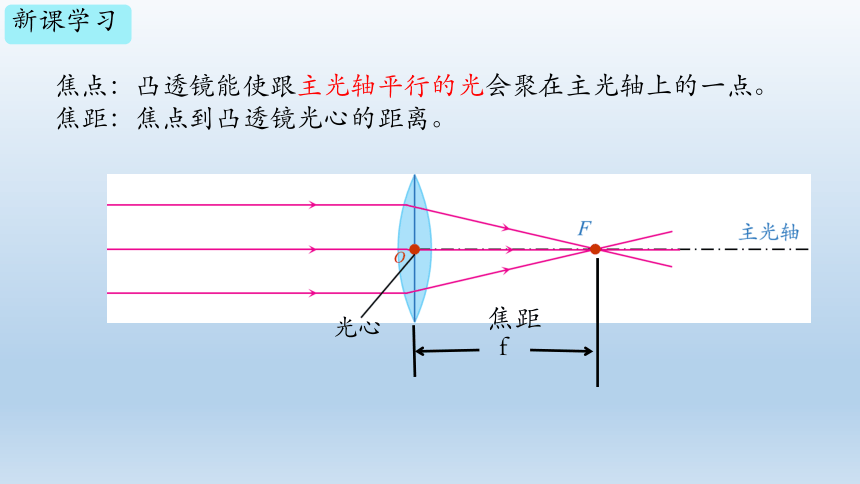

焦点：凸透镜能使跟主光轴平行的光会聚在主光轴上的一点。
焦距：焦点到凸透镜光心的距离。

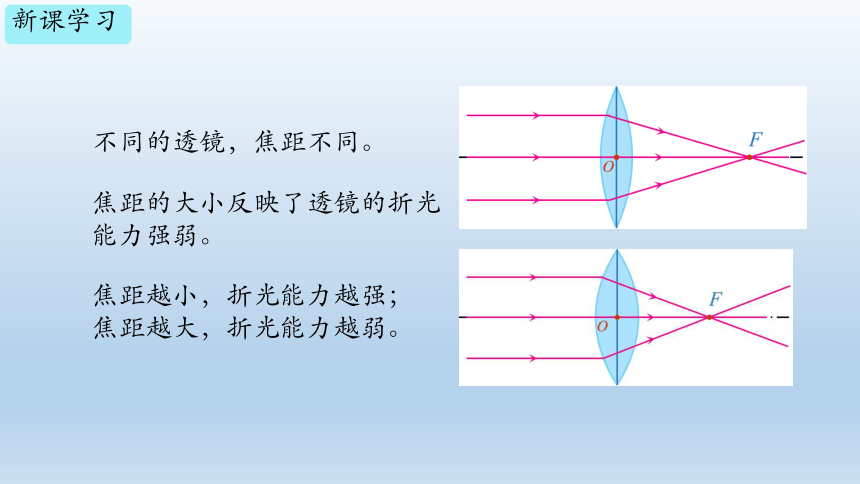

不同的透镜，焦距不同。
焦距的大小反映了透镜的折光
能力强弱。
焦距越小，折光能力越强；
焦距越大，折光能力越弱。
新课学习
新课学习
活动三：凹透镜对光线的作用
器材：凹透镜、激光光源、笔
任务：让两束光以如下三种方式射向凹透镜，观察光通过透镜后的偏折方向并记录。
（1）两束平行于主光轴的光
（2）两束相交于主光轴的光
（3）两束从主光轴发出的光
要求：（1）在实验中分别画出入射光线，如果没有凹透镜光的传播径迹（虚线画）和经过凸透镜后的折射光线。
（2）观察光路图，找出经过凹透镜的折射光线的偏折方向的共同点。
结论2：凹透镜对光线有发散作用。
新课学习
把折射光线反向延长看一看
折射光线好像
从点F射出的
焦点F
焦距f
新课学习
西晋《博物志》
“以珠取火，多有说者，此未试。”
用透镜获取火种，总有人这么说，但是没有人去尝试这件事情。
清朝科学家郑复光重现了“冰透镜点火”这一实验，证明冰透镜可以点火。
你怎样证明？
这个实验对你有何启示？
新课学习
身边的火灾隐患
凸透镜对光线有会聚作用。
新课学习
利用透镜对光的作用解决实际问题
太阳离我们非常远，射到地面的阳光可以看作平行光。想一想：怎
样利用阳光测量凸透镜的焦距？找几个不同的凸透镜，试着测量它们的焦距。
思考：为什么会得到两个一正一反的像？
新课学习
课堂小结
练习与应用
1. 我国西汉时期的《淮南万毕术》记载：“削冰令圆，举以向日，以艾承其影，则火生。”这是利用冰透镜对日聚焦取火的最早记载。如图所示，假设F为冰透镜的焦点，请你在图中完成光路。
练习与应用
2. 一束光通过透镜的光路如图所示，哪幅图是正确的 说明你的理由。
甲图正确
练习与应用
3. 根据入射光线和折射光线，在图中的虚线框内画出适当类型的透镜。
练习与应用
4. 同种材料制成的甲、乙两个凸透镜的焦距分别为2cm和3cm，如图所示。请在图中画出平行光分别通过它们之后的光线。哪个凸透镜使光偏折得更显著些
甲透镜比乙透镜的焦距更小，则甲使光偏折的更显著些。
5. 要想利用凸透镜使小灯泡发出的光变成平行光，应该把小灯泡放在凸透镜的什么位置？试试看。在解决这个问题的时候，你利用了前面学过的什么知识
练习与应用
把小灯泡放在凸透镜的焦点上，小灯泡发出的光通过凸透镜折射后形成平行光。
利用了凸透镜可使平行于主光轴的光会聚于焦点和光路的可逆性。
练习与应用
6. 据新闻报道，一辆家用轿车在太阳下“自燃”。调查发现，火灾是由放在仪表盘上方防滑垫上的瓶装水引发的。瓶装水是怎样引发火灾的 我们在森林中游玩时应该如何处理没有喝完的瓶装水
装有水的矿泉水瓶相当于一个凸透镜，中间厚边缘薄；由于凸透镜对光线的会聚作用，射入车内的光线经矿泉水瓶折射后集中于它的焦点上，时间一长正好使放置于此处的物品起火。我们在森林中游玩时应该把没有喝完的瓶装水，把水倒掉后，丢弃在垃圾桶内。
