(共23张PPT)
第1节 透镜
八年级物理上册 人教版（2024新版）
第五章——透镜及其应用
八年级物理上册 人教版
新课导入

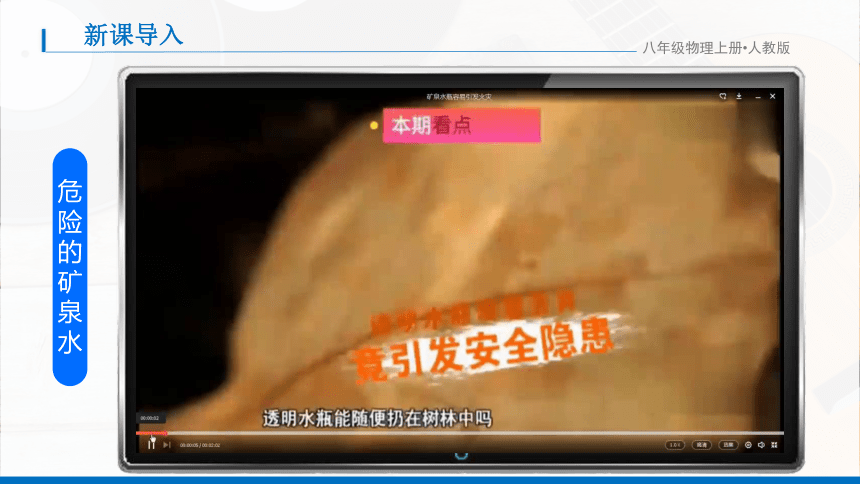

危险的矿泉水
八年级物理上册 人教版
新课导入

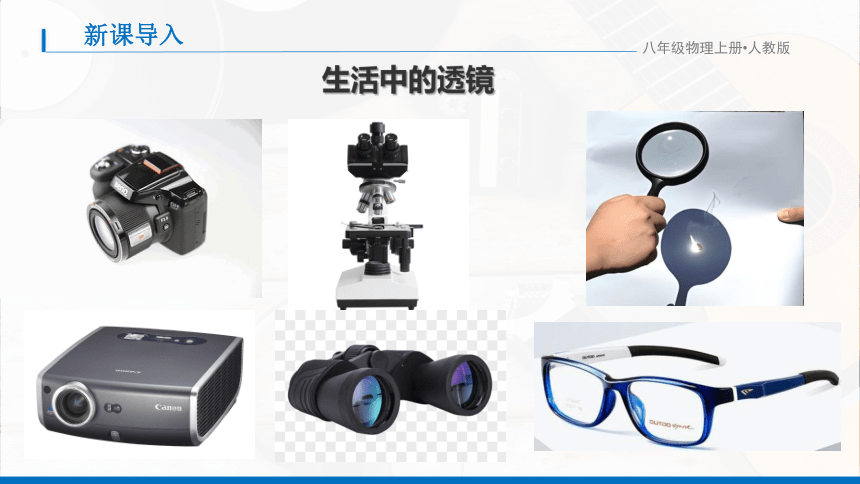

生活中的透镜
八年级物理上册 人教版
一、
透镜的种类

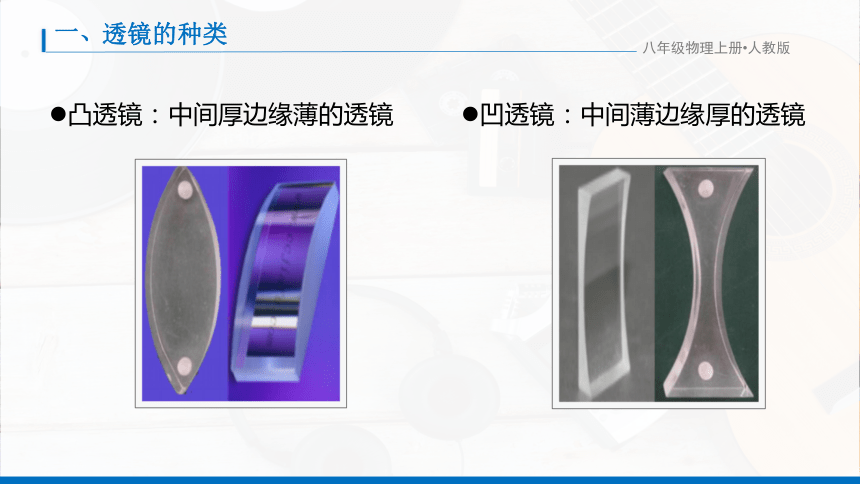

凸透镜：中间厚边缘薄的透镜
凹透镜：中间薄边缘厚的透镜
八年级物理上册 人教版
一、
透镜的种类

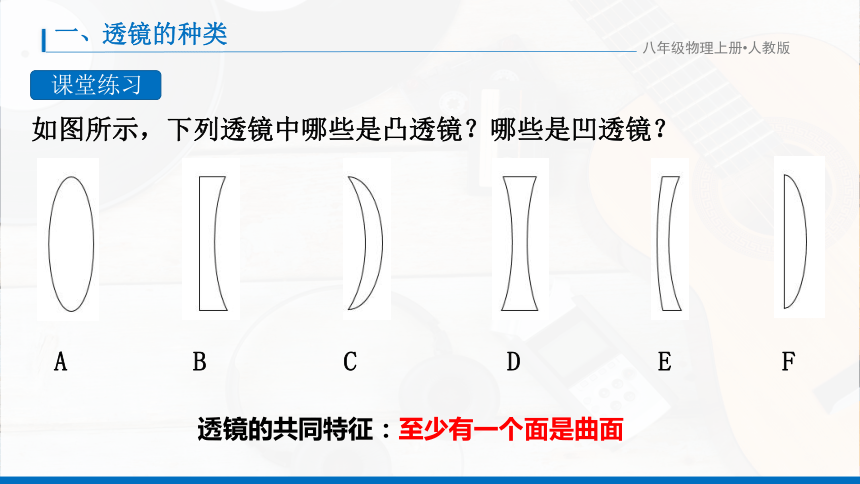

如图所示，下列透镜中哪些是凸透镜？哪些是凹透镜？
课堂练习
A
B
C
D
E
F
透镜的共同特征：至少有一个面是曲面
八年级物理上册 人教版

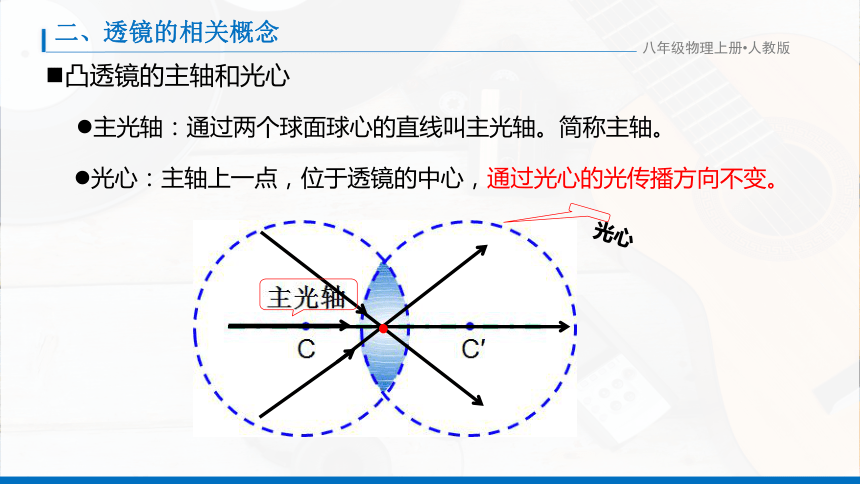

二、
透镜的相关概念
主光轴：通过两个球面球心的直线叫主光轴。简称主轴。
光心：主轴上一点，位于透镜的中心，通过光心的光传播方向不变。
凸透镜的主轴和光心
光心
八年级物理上册 人教版
二、
透镜的相关概念

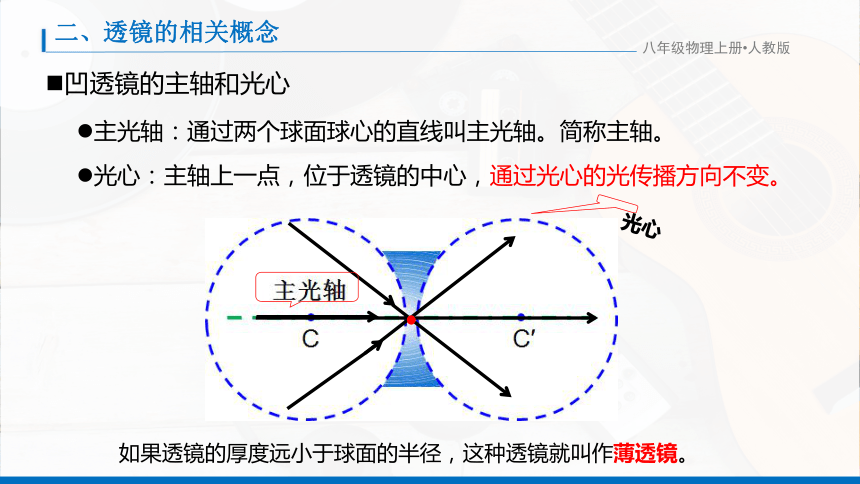

凹透镜的主轴和光心
主光轴：通过两个球面球心的直线叫主光轴。简称主轴。
光心：主轴上一点，位于透镜的中心，通过光心的光传播方向不变。
光心
如果透镜的厚度远小于球面的半径，这种透镜就叫作薄透镜。
八年级物理上册 人教版
凸透镜和凹透镜的主要区别
凹透镜看书上字：缩小
凸透镜看书上字：放大
通过透镜去观察近处物体
八年级物理上册 人教版
三、
透镜对光的作用

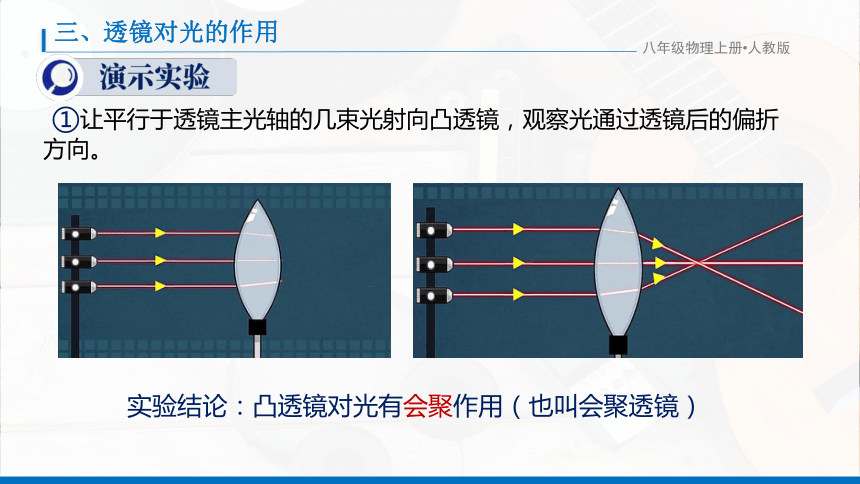

①让平行于透镜主光轴的几束光射向凸透镜，观察光通过透镜后的偏折方向。
实验结论：凸透镜对光有会聚作用（也叫会聚透镜）
八年级物理上册 人教版
三、
透镜对光的作用
会聚作用的理解
会聚作用：跟入射光线方向相比，折射光线偏向主轴
折射光线不一定相交于一点（演示）
八年级物理上册 人教版
三、
透镜对光的作用
实验结论：凹透镜对光有发散作用（也叫发散透镜）
②让平行于透镜主光轴的几束光射向凹透镜，观察光通过透镜后的偏折方向。
八年级物理上册 人教版
三、
透镜对光的作用
发散作用的理解
发散作用：跟入射光线方向相比，折射光线远离主轴
折射光线可能相交于一点（演示）
八年级物理上册 人教版
三、
透镜对光的作用
共同点：向透镜较厚的一侧偏折。
八年级物理上册 人教版
三、
透镜对光的作用
巩固练习
关于凸透镜和凹透镜，下列说法中正确的是( ）
A．光经过凸透镜后，一定会聚到一点
B．光经过凸透镜后，一定会平行射出
C．凹透镜对光有发散作用
D．光经过凹透镜，折射光线的反向延长线一定会相交
C
八年级物理上册 人教版
三、
透镜对光的作用
巩固练习
八年级物理上册 人教版
四、
焦点与焦距
凸透镜的焦点和焦距
凸透镜有2个实焦点
凸透镜有2个实焦点
折射光线靠近主轴
凹透镜的焦点和焦距
凹透镜有2个虚焦点
折射光线远离主轴
八年级物理上册 人教版
四、
焦点与焦距
凸透镜焦距的意义
透镜表面的凸起程度决定了它的焦距的长短，凸透镜表面越凸，焦距越短，对光的会聚作用越强。
如图所示，甲凸透镜的焦距小，对光的会聚作用强。
八年级物理上册 人教版
五、
凸透镜的三条特殊光线
F
F
1.过光心的光线传播方向不变
2.平行主光轴的光线经凸透镜折射后，折射光线通过焦点
3.通过焦点的光线经凸透镜折射后，折射光线平行于主光轴
平主过焦
过心不变
过焦平主
F
F
F
F
八年级物理上册 人教版
五、
凹透镜的三条特殊光线
平主反过焦
过心不变
对过焦平主
1.过光心的光线传播方向不变
2.平行主光轴的光线经凹透镜折射后，折射光线反向延长线通过焦点
3.对着异侧焦点的光线经凹透镜折射后，折射光线平行于主光轴
F
F
F
F
F
F
F
八年级物理上册 人教版
五、
凹透镜的三条特殊光线
凸透镜
平主光焦点
焦点光平主
光心不变
O
凸透镜的三条特殊光线
O
凹透镜的三条特殊光线
凹透镜
平主光发散
发散光平主
光心不变
平主过焦、过心不变、过焦平主
八年级物理上册 人教版
六、
巩固练习
想想做做
太阳离我们非常远，射到地面的阳光可以看做平行光。想一想：怎样利用阳光测量凸透镜的焦距？找几个不同的凸透镜，试着测量它们的焦距。
太阳光聚焦法：把凸透镜正对太阳光，上下移动透镜，能在纸上形成最小、最亮的光斑，这个光斑是凸透镜的焦点，用刻度尺测量焦点到凸透镜的距离是凸透镜的焦距。
八年级物理上册 人教版
六、
巩固练习
F
F
O
F
F
O
F
F
O
F
F
O
八年级物理上册 人教版
七、
课堂小结
焦点和
焦距
透 镜
①凸透镜：远视镜片中间厚、边缘薄。
②凹透镜：近视镜片中间薄、边缘厚。
③主光轴：通过两个球面球心的直线叫作主光轴.
④光心：主轴上有个特殊点，通过这个点的光传播 ，方向不变
①凸透镜对光有会聚作用，也叫会聚透镜；
②凹透镜对光有发散作用，也叫发散透镜。
①凸透镜能使跟主光轴平行的光会聚在主光轴上的一点，这个点叫做焦点F，从焦点到光心的距离叫作焦距f。
②凹透镜能使跟主光轴平行的光发散，发散光线的反向延长的交点叫做焦点F，从焦点到光心的距离叫作焦距f。
透镜对
光的作用
