(共18张PPT)
人教版第五章 透镜及其应用 第1节
透镜
削冰令圆，举以向日，以艾承其影，则火生。
——《淮南万毕术》
冰真的能生火吗？

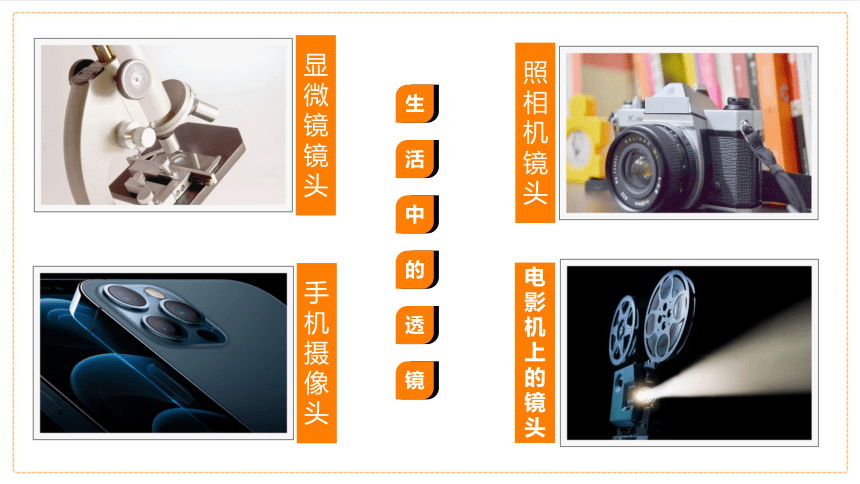

显微镜镜头
手机摄像头
生
活
中
的
透
镜
电影机上的镜头
照相机镜头
一、透镜

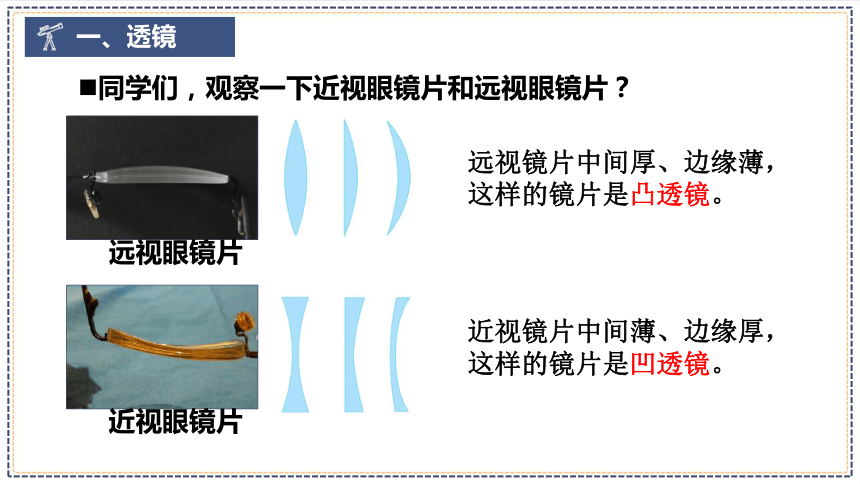

同学们，观察一下近视眼镜片和远视眼镜片？
远视镜片中间厚、边缘薄，这样的镜片是凸透镜。
近视镜片中间薄、边缘厚，这样的镜片是凹透镜。
远视眼镜片
近视眼镜片

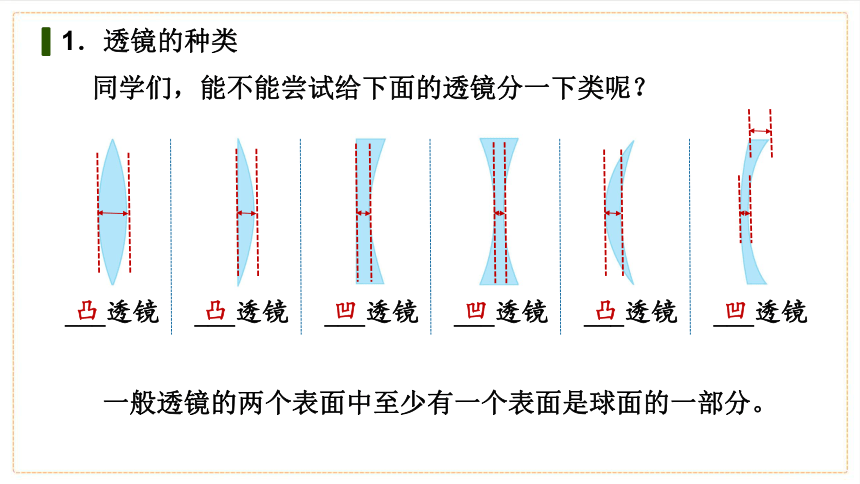

1．透镜的种类
___透镜
___透镜
___透镜
___透镜
___透镜
___透镜
凸
凸
凹
凹
凸
凹
同学们，能不能尝试给下面的透镜分一下类呢？
一般透镜的两个表面中至少有一个表面是球面的一部分。

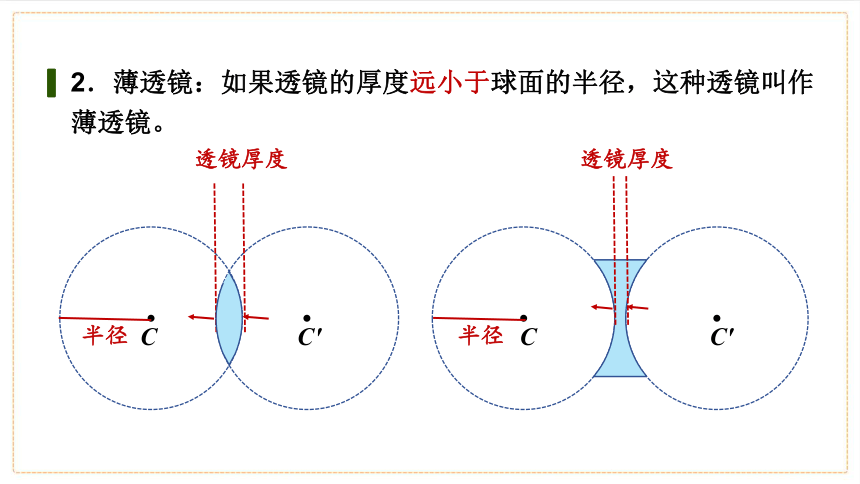

2．薄透镜：如果透镜的厚度远小于球面的半径，这种透镜叫作薄透镜。
C
C′
透镜厚度
半径
C
C′
半径
透镜厚度
C
C′
C
C′

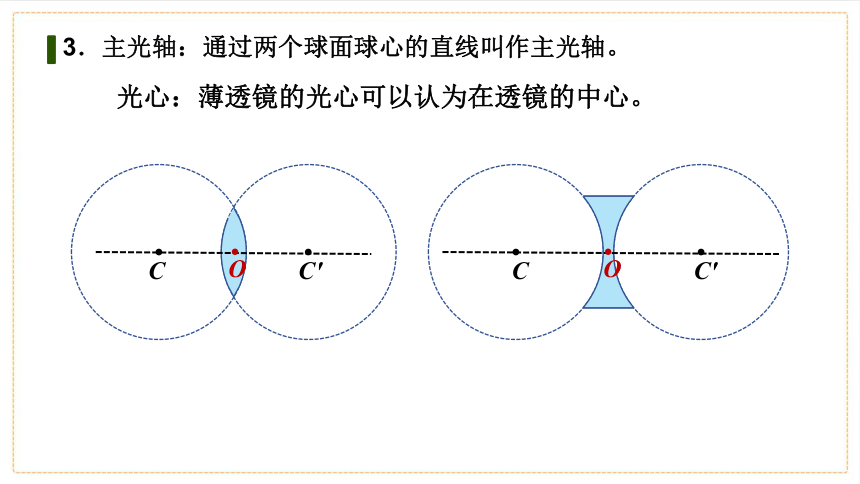

3．主光轴：通过两个球面球心的直线叫作主光轴。
O
O
光心：薄透镜的光心可以认为在透镜的中心。
活动一：探究透镜对光线的作用
请同学们利用手中器材，认真观察光通过透镜后的偏折情况。
凸透镜对光会
光心
f
焦距
焦点：凸透镜能使跟主光轴平行的光会聚在主光轴上的一点。
焦距：焦点到凸透镜光心的距离。
思考：凹透镜有焦点吗？
试着把折射光线反向延长看一看。
F
f
焦距
平行于主光轴的光线经过凹透镜后发散，发散光线的反向延长线会聚于一点，叫虚焦点(F)。
凹透镜有两个虚焦点
4.透镜对光线的作用
演示：用强光手电筒发出的光经过凸透镜和凹透镜，观察并描述现象。
不同的透镜，焦距不同。
焦距的大小反映了透镜的折光
能力强弱。
焦距越小，折光能力越强；
焦距越大，折光能力越弱。
利用透镜对光的作用解决实际问题
太阳离我们非常远，射到地面的阳光可以看作平行光。想一想：怎样利用阳光测量凸透镜的焦距？
据新闻报道，一辆家用轿车在太阳下“自燃”。调查发现，火灾是由放在仪表盘上方防滑垫上的瓶装水引发的。瓶装水是怎样引发火灾的 我们在森林中游玩时应该如何处理没有喝完的瓶装水
凸透镜对光线有会聚作用。
课堂总结
焦点和
焦距
透 镜
①凸透镜：远视镜片中间厚、边缘薄
②凹透镜：近视镜片中间薄、边缘厚
③主光轴：通过两个球面球心的直线叫作主光轴
④光心：主轴上有个特殊点，通过这个点的光传播方向不变， 该点叫作透镜的光心。
①凸透镜对光有会聚作用
②凹透镜对光有发散作用
①凸透镜能使跟主光轴平行的光会聚在主光轴上的一点，这个点叫做焦点F，从焦点到光心的距离叫作焦距f。
②凹透镜能使跟主光轴平行的光发散，发散光线的反向延长的交点叫做虚焦点F，从焦点到光心的距离叫作焦距f。
透镜对
光的作用
练习与应用
解析
1. 我国西汉时期的《淮南万毕术》记载：“削冰令圆，举以向日，以艾承其影，则火生。”这是利用冰透镜对日聚焦取火的最早记载。如图所示，假设F为冰透镜的焦点，请你在图中完成光路。
根据平行于主光轴的光线经凸透镜后向焦点会聚，如图所示：
练习与应用
解析
2. 根据入射光线和折射光线，在图中的虚线框内画出适当类型的透镜。
练习与应用
3. 要想利用凸透镜使小灯泡发出的光变成平行光，应该把小灯泡放在凸透镜的什么位置？试试看。在解决这个问题的时候，你利用了前面学过的什么知识
把小灯泡放在凸透镜的焦点上，小灯泡发出的光通过凸透镜折射后形成平行光。
利用了凸透镜可使平行于主光轴的光会聚于焦点和光路的可逆性。
解析
