3.4欧姆定律及其应用（第三课时）
一．选择题（共10小题）
1．如图所示，A1和A2是完全相同的两个电流表，都有3A和0.6A两个量程，闭合开关后，发现两个电流表指针偏转的角度相同，则（　　）
A．R1：R2＝1：5 B．R1：R2＝5：1 C．R1：R2＝1：4 D．R1：R2＝4：1
2．如图所示的电路中，电源电压保持不变，闭合开关后两灯泡均发光，可是过了一会两灯泡都突然熄灭观察发现电压表有示数且其示数较之前变大了，则该电路故障可能是（　　）
A．灯泡L1被短路
B．灯泡L1开路
C．灯泡L2被短路
D．灯泡L2开路
3．如图所示的电路，闭合开关，小灯泡正常发光。若将小灯泡和电流表的位置互换，则闭合开关后的现象是（　　）
A．小灯泡不发光，电压表没有示数
B．小灯泡不发光，电流表没有示数
C．小灯泡正常发光，电压表没有示数
D．小灯泡正常发光，电流表没有示数
4．图甲电路中，电源电压恒定不变，R0为定值电阻，R为光敏电阻，其阻值随温度变化的图像如图乙所示。闭合开关，逐渐增大光照强度时，下列说法正确的是（　　）
A．整个电路的电阻变大
B．电压表和电流表示数均变大
C．电压表示数变大，电流表示数变小
D．电压表示数变小，电流表示数变大
5．如图所示的电路中，电源电压恒定不变，已知R1＝3R2，当S和S1闭合、S2断开时，电压表和电流表的示数分别为U1和I1；当S1断开、S和S2闭合时，电压表和电流表的示数分别为U2和I2，则U1：U2、I1：I2分别是（　　）
A．1：1、4：3 B．1：2、1：3 C．1：1、1：4 D．1：4、1：1
6．某项目化小组制作了一个利用电表测物体重力的小作品，其原理图如图所示。当秤盘上不放任何重物时，滑片P恰好处于a点。闭合开关，当秤盘上所放钩码个数增多时，电流表示数和电压表示数的变化情况是（　　）
A．电流表示数增大，电压表示数增大
B．电流表示数不变，电压表示数增大
C．电流表示数减小，电压表示数增大
D．电流表示数减小，电压表示数不变
7．某电子测温仪的结构原理如图所示，电源电压保持3V不变，R是热敏电阻，测体温时测温仪靠近人体额头，被测者体温越高，显示仪的示数就越大，定值电阻R0的阻值为10Ω。下列说法正确的是（　　）
A．若仅反映温度的升降情况，显示仪可以是电流表
B．热敏电阻R的阻值随着温度的升高而减小
C．当温度升高时经过电阻R的电流将会变小
D．体温为37℃时，若R的阻值为20Ω，则R0两端电压为2V
8．如图为自动测定油箱内油量的装置原理图，电源电压为36V，R为滑动变阻器，R0为定值电阻，电流表的量程为0～0.6A，电压表的量程为0～36V。油箱中的油量是通过电流表或电压表的示数反映出来的，且表的最大量程对应油箱最大油量，当油箱内的油面在最高或最低位置时，滑动变阻器的滑片P恰好能分别滑至两端，当油面达到最低位置时，反映油量的电表示数为最大量程的。下列说法错误的是（　　）
A．R0阻值为60Ω
B．滑动变阻器的阻值变化范围为0～300Ω
C．当滑动变阻器的滑片P在中点时，电压表的示数为21V
D．当滑动变阻器的滑片P在中点时，电流表的示数为0.17A

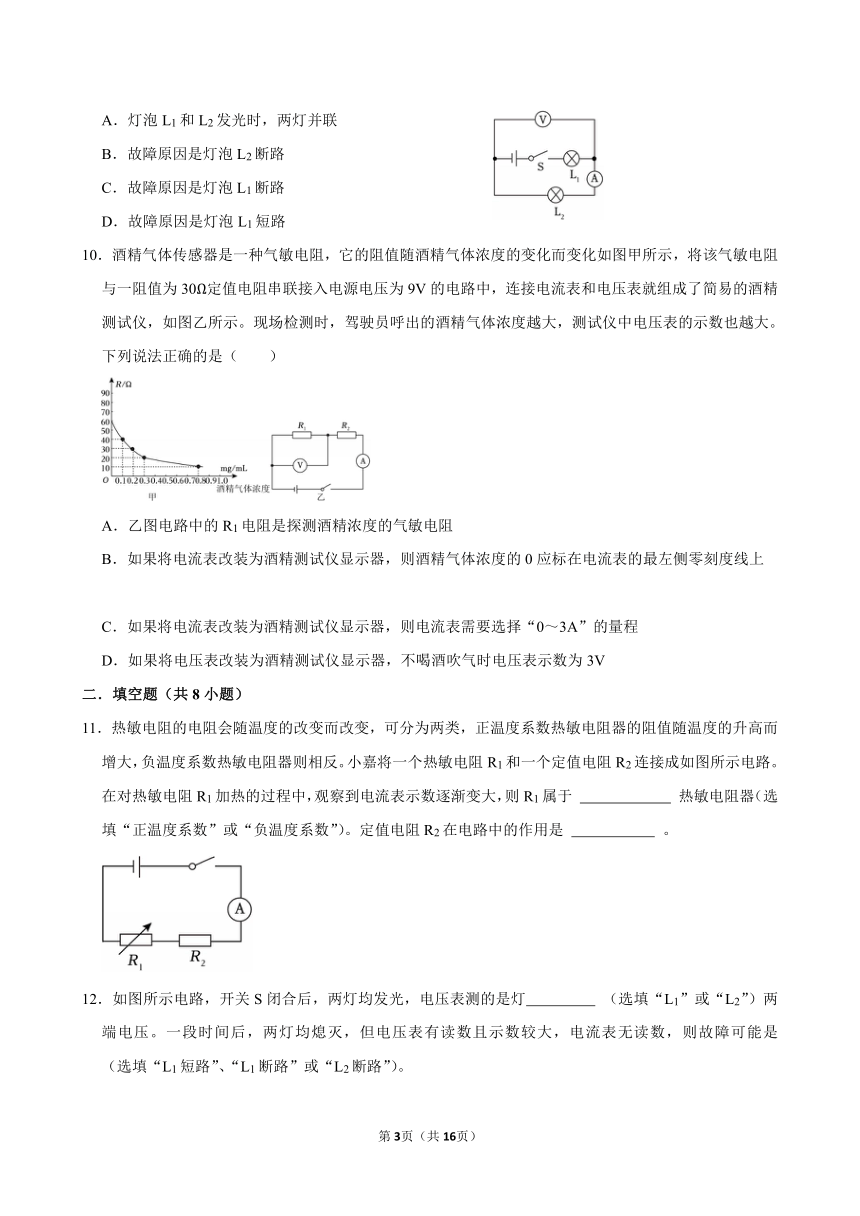

9．如图所示，闭合开关S后，灯泡L1和L2都发光，两电表均有示数。由于某个灯泡发生故障，两灯泡都熄灭，电流表示数为零，电压表示数比原来还大。以下对电路和电路故障的分析正确的是（　　）
A．灯泡L1和L2发光时，两灯并联
B．故障原因是灯泡L2断路
C．故障原因是灯泡L1断路
D．故障原因是灯泡L1短路
10．酒精气体传感器是一种气敏电阻，它的阻值随酒精气体浓度的变化而变化如图甲所示，将该气敏电阻与一阻值为30Ω定值电阻串联接入电源电压为9V的电路中，连接电流表和电压表就组成了简易的酒精测试仪，如图乙所示。现场检测时，驾驶员呼出的酒精气体浓度越大，测试仪中电压表的示数也越大。下列说法正确的是（　　）
A．乙图电路中的R1电阻是探测酒精浓度的气敏电阻
B．如果将电流表改装为酒精测试仪显示器，则酒精气体浓度的0应标在电流表的最左侧零刻度线上
C．如果将电流表改装为酒精测试仪显示器，则电流表需要选择“0～3A”的量程
D．如果将电压表改装为酒精测试仪显示器，不喝酒吹气时电压表示数为3V
二．填空题（共8小题）
11．热敏电阻的电阻会随温度的改变而改变，可分为两类，正温度系数热敏电阻器的阻值随温度的升高而增大，负温度系数热敏电阻器则相反。小嘉将一个热敏电阻R1和一个定值电阻R2连接成如图所示电路。在对热敏电阻R1加热的过程中，观察到电流表示数逐渐变大，则R1属于 　 　 热敏电阻器（选填“正温度系数”或“负温度系数”）。定值电阻R2在电路中的作用是 　 　 。

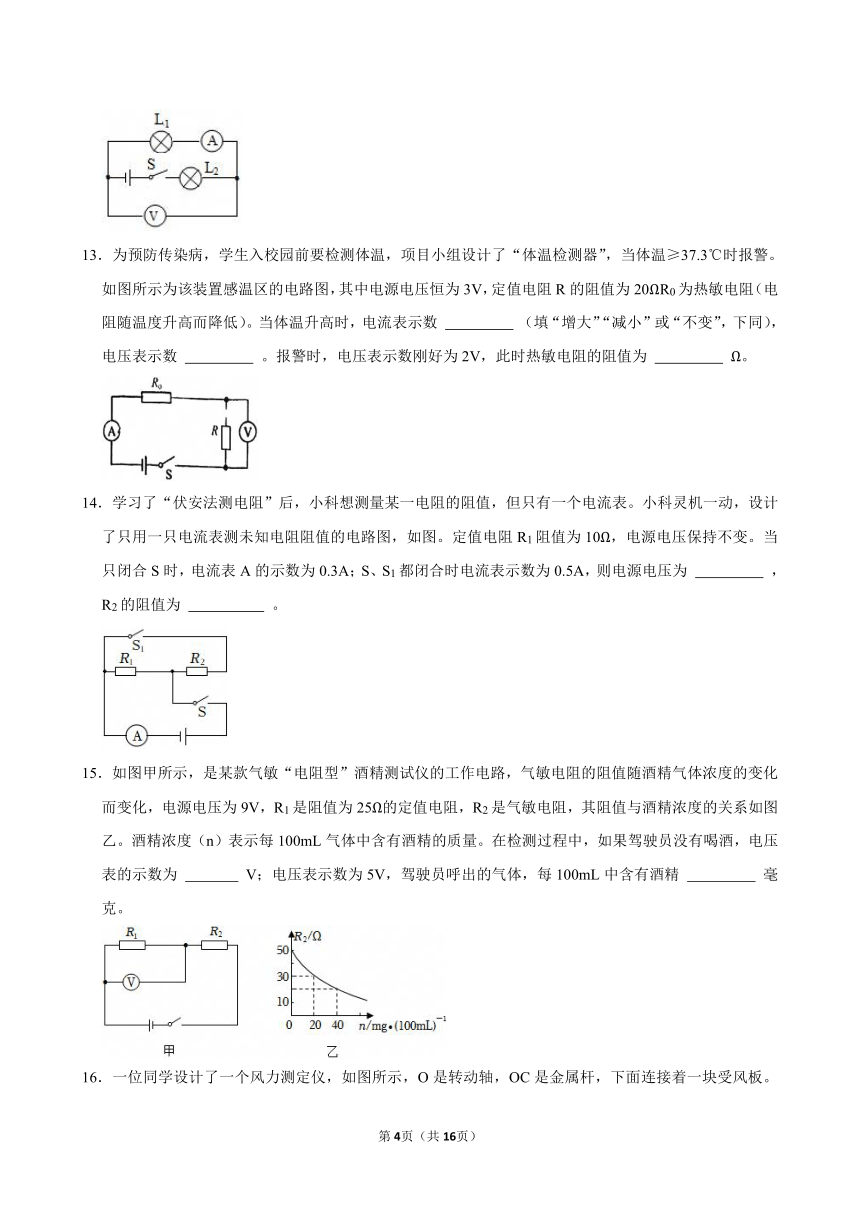

12．如图所示电路，开关S闭合后，两灯均发光，电压表测的是灯　 　 （选填“L1”或“L2”）两端电压。一段时间后，两灯均熄灭，但电压表有读数且示数较大，电流表无读数，则故障可能是　 　 （选填“L1短路”、“L1断路”或“L2断路”）。
13．为预防传染病，学生入校园前要检测体温，项目小组设计了“体温检测器”，当体温≥37.3℃时报警。如图所示为该装置感温区的电路图，其中电源电压恒为3V，定值电阻R的阻值为20ΩR0为热敏电阻（电阻随温度升高而降低）。当体温升高时，电流表示数 　 　 （填“增大”“减小”或“不变”，下同），电压表示数 　 　 。报警时，电压表示数刚好为2V，此时热敏电阻的阻值为 　 　 Ω。
14．学习了“伏安法测电阻”后，小科想测量某一电阻的阻值，但只有一个电流表。小科灵机一动，设计了只用一只电流表测未知电阻阻值的电路图，如图。定值电阻R1阻值为10Ω，电源电压保持不变。当只闭合S时，电流表A的示数为0.3A；S、S1都闭合时电流表示数为0.5A，则电源电压为 　 　 ，R2的阻值为 　 　 。
15．如图甲所示，是某款气敏“电阻型”酒精测试仪的工作电路，气敏电阻的阻值随酒精气体浓度的变化而变化，电源电压为9V，R1是阻值为25Ω的定值电阻，R2是气敏电阻，其阻值与酒精浓度的关系如图乙。酒精浓度（n）表示每100mL气体中含有酒精的质量。在检测过程中，如果驾驶员没有喝酒，电压表的示数为 　 　 V；电压表示数为5V，驾驶员呼出的气体，每100mL中含有酒精 　 　 毫克。
16．一位同学设计了一个风力测定仪，如图所示，O是转动轴，OC是金属杆，下面连接着一块受风板。无风时OC是竖直的，风越强，OC杆偏转的角度越大。AB是一段圆弧形电阻，P点是金属杆与圆弧形电阻相接触的点，电路中接有一个小灯泡，测风力时，闭合开关S即可。通过分析可知：金属杆OC与弧形电阻AB组合在一起相当于一个 　 　 ，观察小灯泡的 　 　 可以粗略地知道风力。电源电压一定时，风力越 　 　 （填“大”或“小”），灯泡越亮。
17．如图甲所示的电路中R1＝R2＝100Ω，它们是阻值不随温度而变的定值电阻。白炽灯泡L的伏安特性曲线如图乙所示。电源电动势E＝100V，内阻不计。求：
（1）当开关S断开时，通过灯泡的电流是 　 　 A。
（2）当开关S闭合时，灯泡两端的电压 　 　 V。
18．如图所示是某电子秤的结构示意图，其中P是一个可以紧贴AB滑动的金属滑片，S为自动控制开关。闭合开关S，秤盘内不放物体时，电子秤刻度表示数为0；已知电源电压U＝6V，R0＝10Ω，AB是一根粗细均匀，长度为20cm，总阻值为10Ω的电阻丝。
（1）电子秤的刻度表是由 　 　 （选填“电流表”或“电压表”）改装的；
（2）秤盘上未放物体时，电路中的电流为 　 　 A；
（3）若将AB换成一根同样长度，粗细均匀，总阻值为20Ω电阻丝，秤的精确度会 　 　 （选填“降低”或“提高”）。
三．计算题（共2小题）
19．体重超标会影响中学生身心健康，为了动态监测学生的体重情况，某班级科技创新小组设计了一台由电流表改装而成的简易体重计，其电路如图甲所示。已知电源电压恒为9V，电流表量程为0～0.6A，压敏电阻R的阻值与所受到的压力关系图像如图乙所示。闭合开关S，当体重计空载时，电路中的电流为0.18A。忽略踏板的重力，求：
（1）当体重计示数为600N时，电路中的电流。
（2）体重计所能测量的最大体重。
20．随着社会的发展和科技的进步，电路元件在各行得到广泛的应用，热敏电阻就是其中之一。热敏电阻的阻值会随温度的改变而改变。图甲是用热敏电阻测量环境温度的电路。电路中电流表的量程为0～0.02A，滑动变阻器R的铭牌上标有“150Ω 0.3A”字样。Rt为热敏电阻，其阻值随环境温度变化关系如图乙所示，电源电压保持不变。请完成下列各题：
（1）将此电路放入温度为20℃的环境中，闭合开关S，调节滑片P，使滑动变阻器接入电路的电阻R＝100Ω，此时电流表的读数为0.01A，求电源电压；
（2）若环境温度为40℃时，要保证整个电路元件的安全，求滑动变阻器的变化范围。
3.4欧姆定律及其应用（第三课时）
参考答案与试题解析
一．选择题（共10小题）
题号 1 2 3 4 5 6 7 8 9 10
答案 D D C D A B B C B D
一．选择题（共10小题）
1．【分析】由电路图可知，R1与R2并联，电流表A1测R1支路的电流，电流表A2测干路电流，根据并联电路的电流特点和两个电流表指针偏转的角度相同确定量程，大量程示数是小量程示数的5倍，根据并联电路的电流特点求出两支路的电流之比，根据并联电路的电压特点和欧姆定律求出两电阻的阻值之比。
【解答】解：由电路图可知，R1与R2并联，电流表A1测R1支路的电流，电流表A2测干路电流，
因并联电路中干路电流等于各支路电流之和，且两个电流表指针偏转的角度相同，
所以，干路电流表A2的量程为3A，R1支路的电流表A1量程为0.6A，
此时电流表A2的示数是电流表A1示数的5倍，即I＝5I1，
两支路的电流之比：
，
因并联电路中各支路两端的电压相等，
所以，由I可得，两电阻的阻值之比：
。
故选：D。
2．【分析】由图可知，开关闭合后，两个灯泡串联在电路中，电压表测量的是电流表与灯泡L2两端的电压；两灯泡都熄灭，说明电路中无电流，根据电压表的示数变化判定故障的原因。
【解答】解：由图可知，开关闭合后，两个灯泡串联在电路中，电流表测量电路中的电流，电压表测量的是电流表与灯泡L2两端的电压，根据串联电路的电压特点可知，此时电压表示数要小于电源电压；
过一会儿，两灯泡都突然熄灭，电流表示数变为零，说明电路出现了开路现象；电压表示数变大，说明电压表与电源之间是接通的，即测量的是电源电压，所以故障是与电压表并联的灯泡L2开路。
故选：D。
3．【分析】从图中可以看出电压表测灯泡两端电压，若将小灯泡和电流表的位置互换，电路中发生改变的是电压表与电流表并联了。
【解答】解：若将小灯泡和电流表的位置互换，
不会影响电路电流，所以灯泡仍正常发光，电流表示数不变；
原来电压表测灯泡两端电压，位置互换，电压表测电流表两端电压，电流表的电阻几乎为0，相当于导线，电压表被短路，故示数为0。
故选：C。
4．【分析】由电路图可知，光敏电阻R和定值电阻R0串联，电压表测R两端的电压，电流表测电路中的电流；根据题意得出逐渐增大光敏电阻的光照强度时其电阻的变化，根据欧姆定律可知电路中电流和R0两端的电压变化，根据串联电路的电压特点可知R两端的电压变化。
【解答】解：由电路图可知，光敏电阻R和定值电阻R0串联，电压表测R两端的电压，电流表测电路中的电流；
因为光敏电阻的阻值随光照强度的增大而减小，所以闭合开关，逐渐增大光敏电阻的光照强度时，光敏电阻R的阻值变小，则串联电路的总电阻变小，由欧姆定律可知，电路中的电流变大，即电流表的示数变大；
电路中的电流变大，由U＝IR可知，定值电阻R0两端的电压变大，因为串联电路两端电压等于各部分电压之和，所以光敏电阻两端电压变小，即电压表的示数变小；
综上所述，选项D正确，ABC错误。
故选：D。
5．【分析】当S1闭合、S2断开时，两电阻并联，电压表测电源的电压，电流表测干路电流；
当S1断开、S2闭合时，两电阻仍然并联，电压表测电源的电压，电流表测通过R2支路的电流；
根据电源的电压不变判断电压表示数的变化，根据并联电路的电压特点和欧姆定律表示出各支路的电流，根据并联电路的电流特点判断电流表示数的比值。
【解答】解：当S1闭合、S2断开时，等效电路图如图1所示；当S1断开、S2闭合时，等效电路图如图2所示。
电源的电压不变，且两种情况下电压表测电源的电压，
所以两次电压表的示数不变，即U1：U2＝1：1；
两电阻并联，
I1，I2
则I1：I2＝4：3。
故选：A。
6．【分析】由图可知，闭合开关，R1与R2的串联，电流表测电路中的电流，电压表测aP段电阻丝两端的电压。由于电压表的内阻很大，相当于断路，所以当秤盘上所放钩码个数增多，滑片P向下移动时，R2接入电路的阻值不变，根据串联电路的电阻规律和欧姆定律可知电路中的电流变化，即电流表的示数变化；滑片P向下移动时，aP段电阻丝的电阻变大，根据欧姆定律可知aP段电阻丝两端的电压变化，即电压表的示数变化。
【解答】解：由图可知，闭合开关，R1与R2的串联，电流表测电路中的电流，电压表测aP段电阻丝两端的电压。
由于电压表的内阻很大，相当于断路，所以当秤盘上所放钩码个数增多，滑片P向下移动时，R2接入电路的阻值不变，根据串联电路的电阻规律可知，电路的总电阻不变，根据欧姆定律可知电路中的电流不变，即电流表的示数不变；
滑片P向下移动时，aP段电阻丝的电阻变大，根据U＝IR可知，aP段电阻丝两端的电压变大，即电压表的示数变大。
故选：B。
7．【分析】（1）根据电流表和电压表的正确使用确定显示仪是电流表还是电压表；
（2）当被测者体温较高时，显示仪的示数也会变大，由串联电路电压的规律和分压原理分析热敏电阻阻与温度的关系；
（3）被测者体温越高，显示仪的示数就越大，根据欧姆定律可知，定值电阻中电流的变化情况，进而得出经过电阻R的电流变化；
（4）根据串联电路规律和欧姆定律计算R0两端电压。
【解答】解：
A、由图可知，R与R0串联，因显示仪与定值电阻R0并联，故显示仪是由电压表，故A错误；
B、当被测者体温较高时，显示仪的示数（电压表的示数）也会变大，由分压原理可知，热敏电阻R的电阻值变小，即热敏电阻R的阻值随着温度的升高而减小，故B正确；
C、被测者体温越高，显示仪的示数就越大，定值电阻R0两端的电压变大，由欧姆定律可知，定值电阻中的电流变大，由串联电路电流规律可知，经过电阻R的电流将会变大，故C错误；
D、由图可知两电阻串联，若R的阻值为20Ω，则电路的总电阻：R总＝R+R0＝20Ω+10Ω＝30Ω，
根据欧姆定律可得，电路中的电流：I0.1A，
则R0两端电压为：U0＝IR0＝0.1A×10Ω＝1V，故D错误。
故选：B。
8．【分析】（1）由于表的最大量程对应油箱的最大油量，油箱内油面达到最低或最高位置时，电流表或电压表的示数变化即可判断；已知校准电阻两端的电压和通过的电流，根据公式R可求校准电阻R0的阻值；
（2）油箱内油面达到最低位置时，滑动变阻器接入电路的阻值最大，已知此时的电流大小，根据欧姆定律求出总电阻，进一步求出滑动变阻器的最大阻值；
（3）当滑动变阻器的滑片P在中点时，根据串联电路电阻特点和欧姆定律可求出此时电路中的电流，从而可求出此时滑动变阻器两端的电压。
【解答】解：A、由图可知：油箱内油面达到最高（或最低）位置时，滑动变阻器接入电路的阻值为零，根据I可知；电流表的示数最大，由于电压表测量滑动变阻器两端的电压，则电压表为零；根据要求可知：表的最大量程对应油箱的最大油量，所以反映油量的电表是电流表；
滑动变阻器接入电路的阻值为零，电流表的示数最大，根据I可知：校准电阻R0的阻值应为R060Ω，故A正确；
B、当油箱内油面达到最低位置时，滑动变阻器接入电路的阻值最大，电路的电流最小；根据反映油量的电表的最小示数为最大量程的可知：I最小0.6A＝0.1A，
根据I可知电路总电阻：R总360Ω；
根据串联电路的总电阻等于各电阻之和可知：
滑动变阻器的最大阻值为R大＝R总﹣R0＝360Ω﹣60Ω＝300Ω；
所以滑动变阻器的阻值变化范围为0～300Ω，故B正确；
CD、当滑动变阻器的滑片P在中点时，电路中的总电阻为：
R串R060Ω＝210Ω，
根据I可知，电路中的电流为：I串0.17A，即电流表示数为0.17A，故D正确；
此时滑动变阻器两端的电压为：UV＝I串0.17A25.5V，即电压表示数为25.5V，故C错误。
故选：C。
9．【分析】由图可知，开关闭合后，两个灯泡串联在电路中，电流表测量电路中的电流，电压表测量的是灯泡L2两端的电压；某个灯泡发生故障，两灯泡都熄灭，说明电路中无电流，根据电压表的示数变化判定故障的原因。
【解答】解：由图可知，开关闭合后，两个灯泡串联在电路中，电流表测量电路中的电流，电压表测量的是灯泡L2两端的电压，根据串联电路的电压特点可知，此时电压表示数要小于电源电压；
某个灯泡发生故障，两灯泡都熄灭，电流表示数为零，说明电路出现了断路现象；电压表示数比原来还大，说明电压表与电源之间是接通的，即测量的是电源电压，所以故障是与电压表并联的灯泡L2断路。
故选：B。
10．【分析】电路中两个电阻串联，电流表测量电路中的电流，电压表测量R1的电压；
（1）根据串联分压规律解答；
（2）根据欧姆定律分析酒精气体浓度的0时对应的电流；
（3）根据浓度最大时的电流范围确定量程；
（4）根据串联分压规律解答。
【解答】解：电路中两个电阻串联，电流表测量电路中的电流，电压表测量R1的电压；
A、乙图电路中的R1电阻是探测酒精浓度的气敏电阻，当驾驶员呼出的酒精气体浓度越大，根据甲图知其电阻越小，根据串联分压规律知，分得的电压越小，与测试仪中电压表的示数也越大不符，故R2是气敏电阻，故A错误。
B、当酒精气体浓度的0时，电阻最大，电流中的电流最小，根据欧姆定律知，电压一定，电流不可能为0，故B错误；
C、如果将电流表改装为酒精测试仪显示器，当酒精浓度最大时，电流最大，气敏电阻阻值大于0，而电路中的电流I0.3A，故选择0﹣0.6A的量程即可，故C错误；
D、当酒精气体浓度的0时，电阻R2＝60Ω，R1＝30Ω，
根据串联电压之比等于电阻之比，；
即：；
解得U1＝3V，故D正确。
故选：D。
二．填空题（共8小题）
11．【分析】在对热敏电阻R1加热的过程中，观察到电流表示数逐渐变大，得出热敏电阻R1的阻值与温度的关系，然后判断出热敏电阻的类型；结合电路的电流变化分析定值电阻的作用。
【解答】解：在对热敏电阻R1加热的过程中，观察到电流表示数逐渐变大，根据欧姆定律知，电路中的电阻减小，即温度升高电阻减小，属于负温度系数热敏电阻器，当电阻减小到一定程度，电流会过大，少坏电流表，为了保护电路，串联的定值电阻。
故答案为：负温度系数；保护电路。
12．【分析】图中电路，两灯泡为串联，电压表测量灯泡L1两端的电压；两灯同时熄灭，说明电路出现断路，电压表示数增大，说明电压表所在电路没有出现断路。
【解答】解：如图所示电路，小灯泡 L1和L2的连接方式为串联；电压表测量L1两端的电压；
一段时间后，两灯均熄灭，但电压表有读数且示数较大，电流表无读数，电路中无电流，电压表两接线柱到电源是通路，导致这种电路故障的原因可能是 L1断路。
故答案为：L1；L1断路。
13．【分析】（1）由图可知，闭合开关，两电阻串联接入电路，电压表测R两端的电压，当体温升高时，热敏电阻减小，根据串联电路的电阻规律和欧姆定律判断电流表、电压表示数的变化；
报警时，电压表示数刚好为2V，根据欧姆定律计算出此时电路中的电流，根据串联电路电压规律计算出此时热敏电阻两端的电压，再根据欧姆定律算出此时热敏电阻的阻值。
【解答】解：由图可知，闭合开关，两电阻串联接入电路，电压表测R两端的电压，当体温升高时，热敏电阻减小，根据串联电路的电阻规律可知，电路的总电阻变小，根据欧姆定律可知，电路中的电流增大，即电流表示数增大，根据U＝IR可知，电压表示数增大；
当报警时，电压表示数刚好为2V，此时路中的电流为：
I0.1A，根据串联电路总电压等于各部分电压之和可得，热敏电阻两端的电压为：U0＝U﹣UR＝3V﹣2V＝1V，
串联电路各处电流相等，则此时热敏电阻的阻值为：
R010Ω。
故答案为：增大；增大；10。
14．【分析】由电路图知：当只闭合S时，电路中只有定值电阻R1接入电路，电流表测量电路中的电流，电流表A的示数为0.3A，根据欧姆定律算出电源电压；
S、S1都闭合时两电阻并联，电流表测量干路的电流，电流表示数为0.5A，由并联电路电流的规律算出通过定值电阻R2的电流，根据欧姆定律算出R2的电阻。
【解答】解：由电路图知：当只闭合S时，电路中只有定值电阻R1接入电路，电流表测量电路中的电流，电流表A的示数为0.3A，电源电压为：
U＝I1R1＝0.3A×10Ω＝3V；
S、S1都闭合时两电阻并联，电流表测量干路的电流，电流表示数为0.5A，则通过定值电阻R2的电流为：
I2＝I﹣I1＝0.5A﹣0.3A＝0.2A，
R2的阻值为：
R215Ω。
故答案为：3V；15Ω。
15．【分析】（1）由图甲知，两电阻串联，电压表测量定值电阻R1两端的电压，由图乙可知如果驾驶员没有喝酒时R2的阻值，由欧姆定律求出此时电路中的电流和R1两端的电压（即电压表的示数）；
（2）当电压表示数为5V时，由欧姆定律算出电路中的电流和电路的总电阻，根据串联电路的电阻规律算出R2的电阻，由图乙判断出驾驶员呼出的气体中每100mL中含有酒精的质量。
【解答】解：（1）由图甲知，两电阻串联，电压表测量定值电阻R1两端的电压，
由图乙知，如果驾驶员没有喝酒，即酒精浓度为0，此时气敏电阻R2的阻值为50Ω，
此时电路中的电流为：
IA，
此时R1两端的电压（即电压表的示数）：
U1＝IR1A×25Ω＝3V；
（2）当电压表示数为5V时，电路的电流为：
I′0.2A，
此时电路的总电阻为：
R45Ω，
根据串联电路的电阻规律可知此时R2的阻值为：
R2′＝R﹣R1＝45Ω﹣25Ω＝20Ω，
由图乙知，此时驾驶员呼出的气体，每100mL中含有酒精40毫克。
故答案为：3；40。
16．【分析】（1）由图可知：金属杆OC移动时，弧形电阻AB接入电路中的阻值发生变化，因此金属杆OC与弧形电阻AB组合在一起相当于一个滑动变阻器；
（2）风力改变，连入电路的电阻改变，电源电压不变，电路中的电流改变，灯泡的亮度改变，通过灯泡的亮度判断风力的大小。
【解答】解：（1）由图可知，金属杆OC随受风板移动时，弧形电阻AB接入电路的阻值发生变化，金属杆OC与弧形电阻AB组合在一起相当于一个滑动变阻器；
（2）风越强，OC杆偏转的角度越大，BP段越小，电阻变小，电源电压不变，电路中的电流变大，灯泡越亮，所以通过灯泡的亮度判断风力的大小。
故答案为：滑动变阻器；亮暗程度；大。
17．【分析】（1）当开关S断开时，电阻R1和灯泡串联接入电路，
设灯泡L的实际电压和实际电流分别为U和I．根据串联电路电压规律结合欧姆定律可得E＝U+IR1，根据串联电流电路特点结合乙图确定当开关S断开时通过灯泡的电流；
（2）当开关S闭合时，灯泡和电阻R2并联后与电阻R1串联接入电路，设灯泡L的实际电压和实际电流分别为U′和I′．根据串联电路电压规律结合欧姆定律可得E＝U′+（I′）R1，结合乙图确定当开关S闭合时灯泡两端的电压。
【解答】解：（1）当开关S断开时，电阻R1和灯泡串联接入电路，
设灯泡L的实际电压和实际电流分别为U和I．串联电路总电压等于各部分电压之和，根据欧姆定律可得E＝U+IR1，
串联电路各处电流相等，由图乙可知通过电路的电流为0.6A时，灯泡两端的电压为40V，则E＝U+IR1＝40V+0.6A×100Ω＝100V，
所以当开关S断开时，通过灯泡的电流是0.6A；
（2）当开关S闭合时，灯泡和电阻R2并联后与电阻R1串联接入电路，设灯泡L的实际电压和实际电流分别为U′和I′．
根据串联电路电压规律结合欧姆定律可得E＝U′+（I′）R1，
由乙图可知灯泡两端的电压U′＝26V、I′＝0.48A，则E＝U′+（I′）R1＝26V+（0.48A）×100Ω＝100V，
所以当开关S闭合时，灯泡两端的电压为26V。
故答案为：（1）0.6；（2）26。
18．【分析】（1）电流表串联在电路中，电压表并联在被测电路的两端，据此判断；
（2）闭合开关S，秤盘内不放物体时，AB的电阻全部连入电路，与定值电阻R0串联，根据串联电路的特点和欧姆定律即可求出电路中的电流；
（3）根据相同压力时，弹簧长度变化量不变，电阻丝的电阻变化更大，电流表示数变化更明显进行分析。
【解答】解：（1）由图可知，电子秤刻度表串联在电路中，应该是电流表；
（2）闭合开关S，秤盘内不放物体时，滑片P刚好处在A端，两电阻串联接入电路，
根据串联电路总电阻等于各部分电阻之和以及欧姆定律可得通过电路的电流为：
I0.3A；
（3）当放上相同物体时，对弹簧的压力相同，弹簧长度变化量不变，滑片移动的距离相同，若将AB换成一根同样长度，粗细均匀总电阻更大的电阻丝，相同长度电阻丝的电阻变化更大，电流表示数变化更明显，电流表示数变化范围增大，精确度提高。
故答案为：（1）电流表；（2）0.3；（3）提高。
三．计算题（共2小题）
19．【分析】由图甲可知，闭合开关S，定值电阻R0与压敏电阻R串联，电流表测量电路中的电流；
（1）当体重计空载时，电路中的电流为0.18A，从图中可知压敏电阻的阻值，根据欧姆定律可知总电阻，根据电阻串联的特点可知定值电阻R0的阻值；
由图可知，当体重计示数为600N时，压敏电阻的阻值，根据串联电路的电阻特点求出电路中的总电阻，根据欧姆定律求出电路中的电流；
（2）根据电流表的量程可知电路中的最大电流，根据欧姆定律求出电路中的最小总电阻，根据串联电路的电阻特点求出此时压敏电阻的阻值，由图乙可知此体重计所能测量的最大体重。
【解答】解：由图甲可知，闭合开关S，定值电阻R0与压敏电阻R串联，电流表测量电路中的电流。
（1）当体重计空载时，电路中的电流为0.18A，从图中可知压敏电阻的阻值为45Ω，
由I可知总电阻：R总50Ω；
根据电阻串联的特点可知定值电阻R0的阻值：R0＝R总﹣R＝50Ω﹣45Ω＝5Ω；
由题图乙可知，当体重计示数为600N时，压敏电阻的阻值R′＝15Ω，
根据串联电路的电阻特点可知，此时电路中的总电阻：R′总＝R0+R′＝5Ω+15Ω＝20Ω，
此时电路中电流：I′0.45A；
（2）已知电流表量程为0～0.6A，当电路中的电流最大为I最大＝0.6A时，
由I可知，此时电路中的最小阻值：R小15Ω，
根据串联电路的电阻特点可知，此时压敏电阻的阻值：R″＝R小﹣R0＝15Ω﹣5Ω＝10Ω，
由题图乙可知，当压敏电阻的阻值为10Ω时，所能测量的最大体重为800N。
答：（1）当体重计示数为600N时，电路中的电流为0.45A。
（2）体重计所能测量的最大体重为800N。
20．【分析】（1）分析清楚电路结构，由图示图象读出此时热敏电阻的阻值，然后由电阻的串联和欧姆定律求出电源电压。
（2）由图示图象读出环境温度为40℃时热敏电阻的阻值，分析得出电路中的最大电流，然后应用串联电路特点与欧姆定律求出滑动变阻器的最小阻值，最后确定其阻值范围。
【解答】解：（1）由电路图可知，滑动变阻器与热敏电阻串联，电流表测电路电流，
由图乙所示图象可知，温度为20℃时，热敏电阻的阻值为400Ω，
由电阻的串联和欧姆定律可知，电源电压：
U＝I（Rt+R）＝0.01A×（400Ω+100Ω）＝5V；
（2）由图乙所示图象可知，温度为40℃时，热敏电阻的阻值为200Ω，
电流表的量程为0～0.02A，滑动变阻器R的铭牌上标有“150Ω 0.3A”字样，则为了保证电路的安全，电路中的最大电流为0.02A，
由I可知，电路的最小总电阻：R总小250Ω，
滑动变阻器的最小阻值：R滑最小＝R总小﹣Rt′＝250Ω﹣200Ω＝50Ω，
则滑动变阻器阻值的变化范围为50Ω～150Ω。
答：（1）电源电压为5V；
（2）若环境温度为40℃时，要保证整个电路元件的安全，滑动变阻器阻值的变化范围是50Ω～150Ω；
