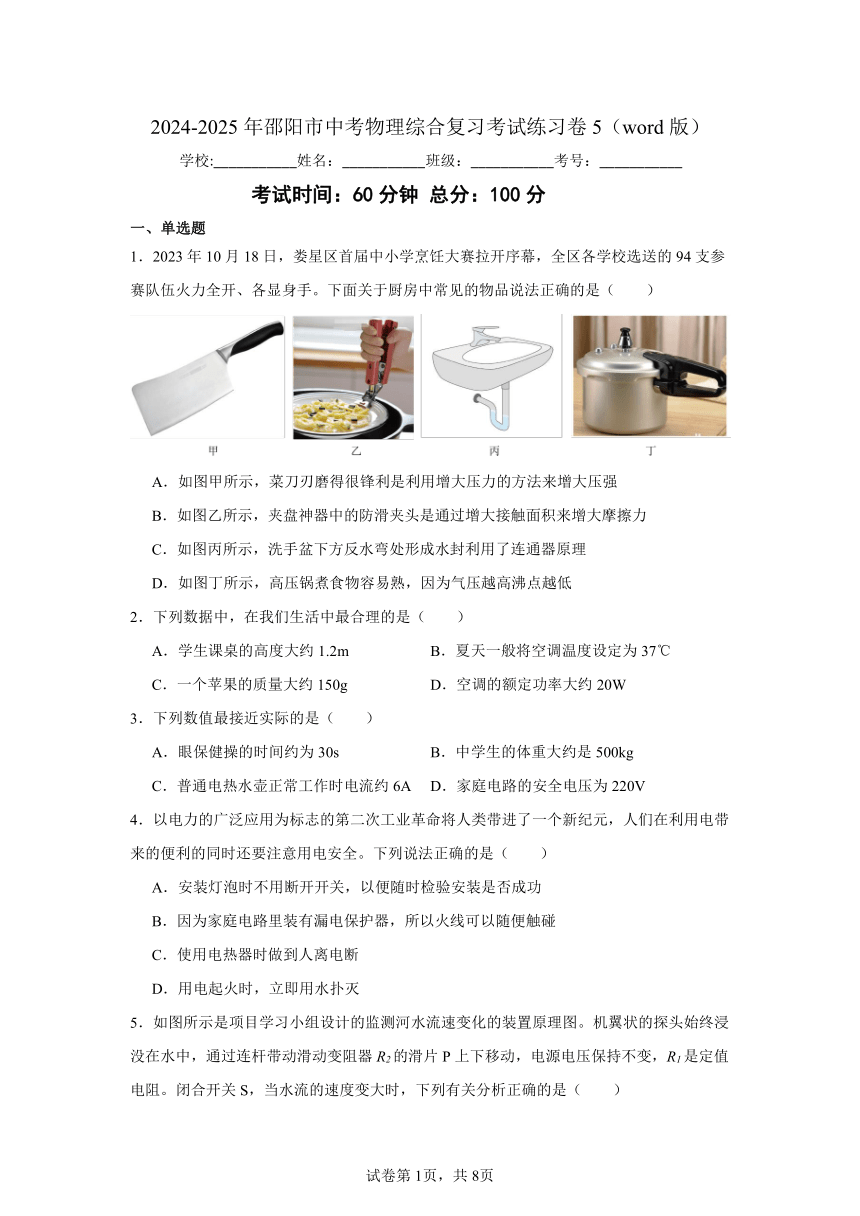

2024-2025年邵阳市中考物理综合复习考试练习卷5（word版）
学校:___________姓名：___________班级：___________考号：___________
考试时间：60分钟 总分：100分
一、单选题
1．2023年10月18日，娄星区首届中小学烹饪大赛拉开序幕，全区各学校选送的94支参赛队伍火力全开、各显身手。下面关于厨房中常见的物品说法正确的是（　　）
A．如图甲所示，菜刀刃磨得很锋利是利用增大压力的方法来增大压强
B．如图乙所示，夹盘神器中的防滑夹头是通过增大接触面积来增大摩擦力
C．如图丙所示，洗手盆下方反水弯处形成水封利用了连通器原理
D．如图丁所示，高压锅煮食物容易熟，因为气压越高沸点越低
2．下列数据中，在我们生活中最合理的是（　　）
A．学生课桌的高度大约1.2m B．夏天一般将空调温度设定为37℃
C．一个苹果的质量大约150g D．空调的额定功率大约20W
3．下列数值最接近实际的是（　　）
A．眼保健操的时间约为30s B．中学生的体重大约是500kg
C．普通电热水壶正常工作时电流约6A D．家庭电路的安全电压为220V
4．以电力的广泛应用为标志的第二次工业革命将人类带进了一个新纪元，人们在利用电带来的便利的同时还要注意用电安全。下列说法正确的是（　　）
A．安装灯泡时不用断开开关，以便随时检验安装是否成功
B．因为家庭电路里装有漏电保护器，所以火线可以随便触碰
C．使用电热器时做到人离电断
D．用电起火时，立即用水扑灭

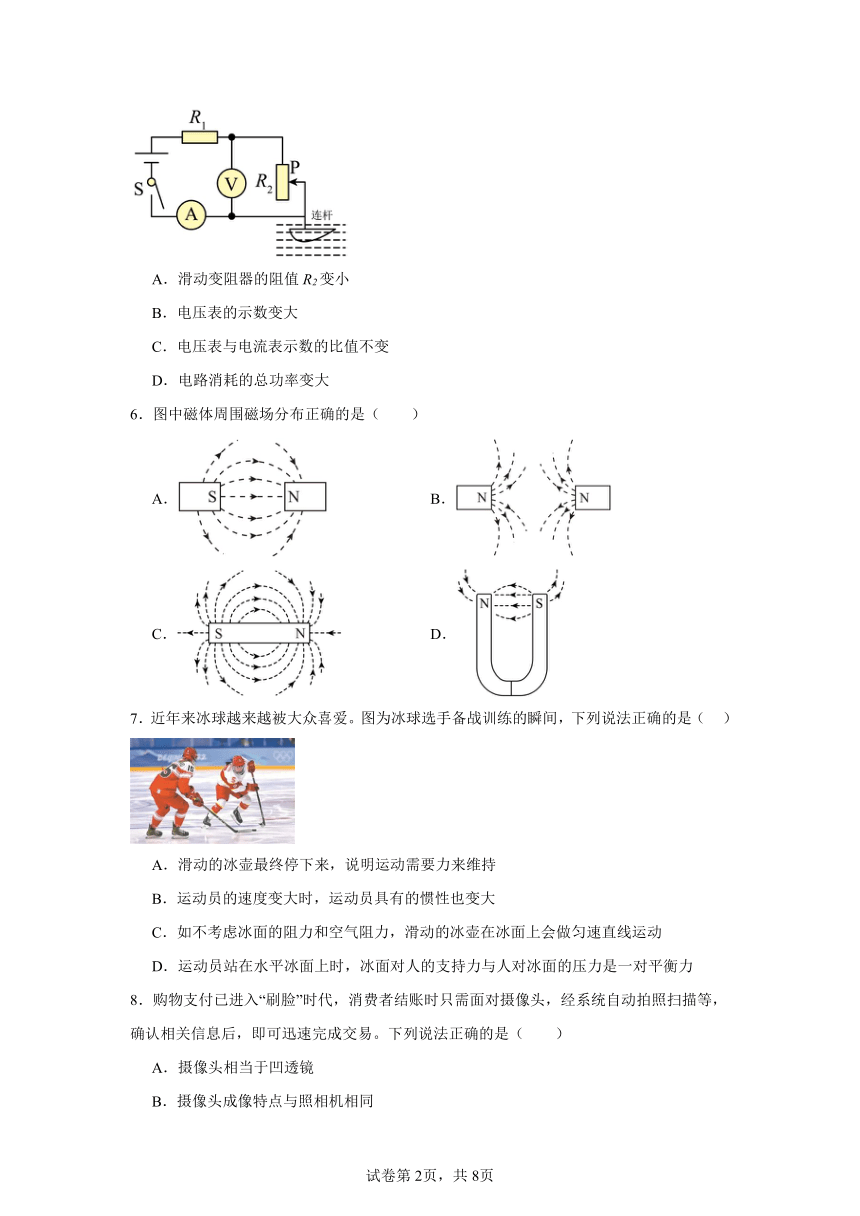

5．如图所示是项目学习小组设计的监测河水流速变化的装置原理图。机翼状的探头始终浸没在水中，通过连杆带动滑动变阻器R2的滑片P上下移动，电源电压保持不变，R1是定值电阻。闭合开关S，当水流的速度变大时，下列有关分析正确的是（　　）
A．滑动变阻器的阻值R2变小
B．电压表的示数变大
C．电压表与电流表示数的比值不变
D．电路消耗的总功率变大
6．图中磁体周围磁场分布正确的是（　　）
A． B．
C． D．
7．近年来冰球越来越被大众喜爱。图为冰球选手备战训练的瞬间，下列说法正确的是（ ）
A．滑动的冰壶最终停下来，说明运动需要力来维持
B．运动员的速度变大时，运动员具有的惯性也变大
C．如不考虑冰面的阻力和空气阻力，滑动的冰壶在冰面上会做匀速直线运动
D．运动员站在水平冰面上时，冰面对人的支持力与人对冰面的压力是一对平衡力
8．购物支付已进入“刷脸”时代，消费者结账时只需面对摄像头，经系统自动拍照扫描等，确认相关信息后，即可迅速完成交易。下列说法正确的是（　　）
A．摄像头相当于凹透镜
B．摄像头成像特点与照相机相同
C．“刷脸”时，面部位于摄像头两倍焦距以内
D．“刷脸”时，面部经摄像头成正立、缩小的实像

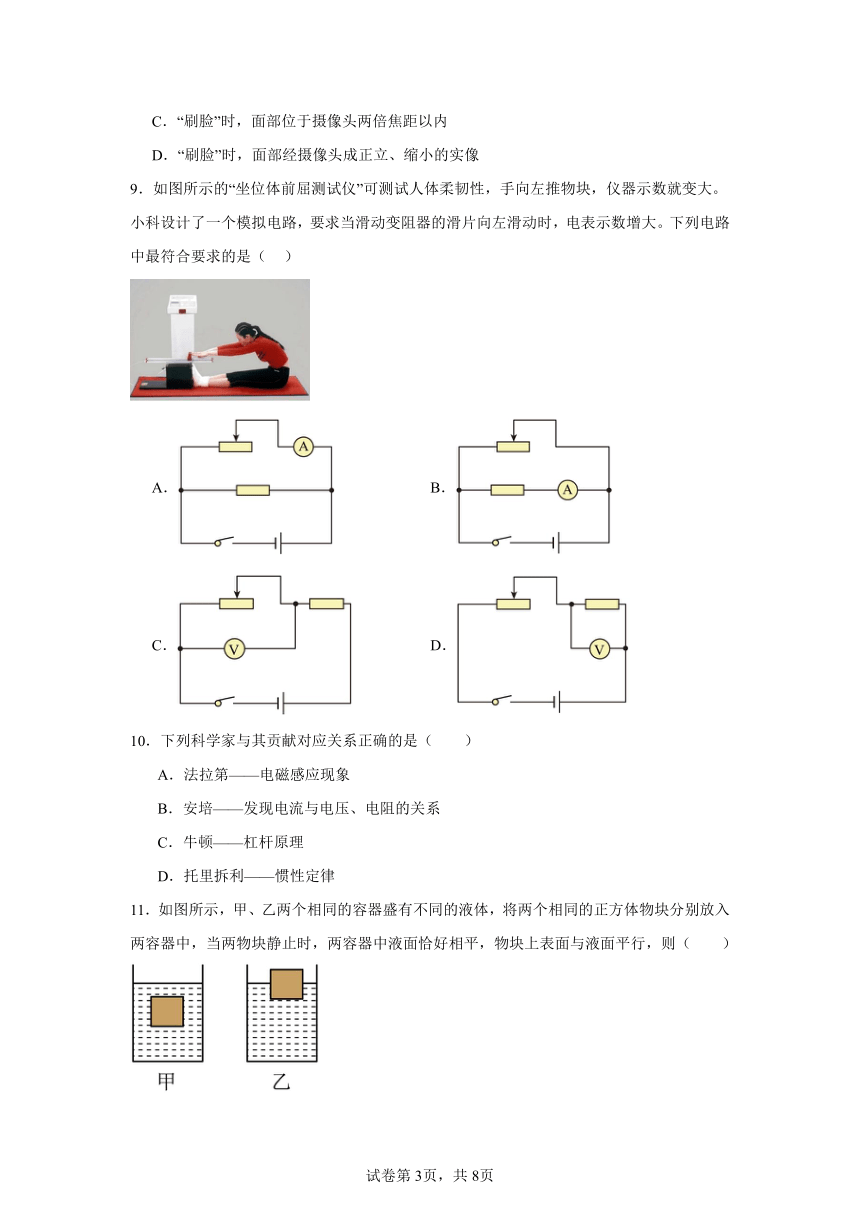

9．如图所示的“坐位体前屈测试仪”可测试人体柔韧性，手向左推物块，仪器示数就变大。小科设计了一个模拟电路，要求当滑动变阻器的滑片向左滑动时，电表示数增大。下列电路中最符合要求的是（ ）
A． B．
C． D．
10．下列科学家与其贡献对应关系正确的是（　　）
A．法拉第——电磁感应现象
B．安培——发现电流与电压、电阻的关系
C．牛顿——杠杆原理
D．托里拆利——惯性定律

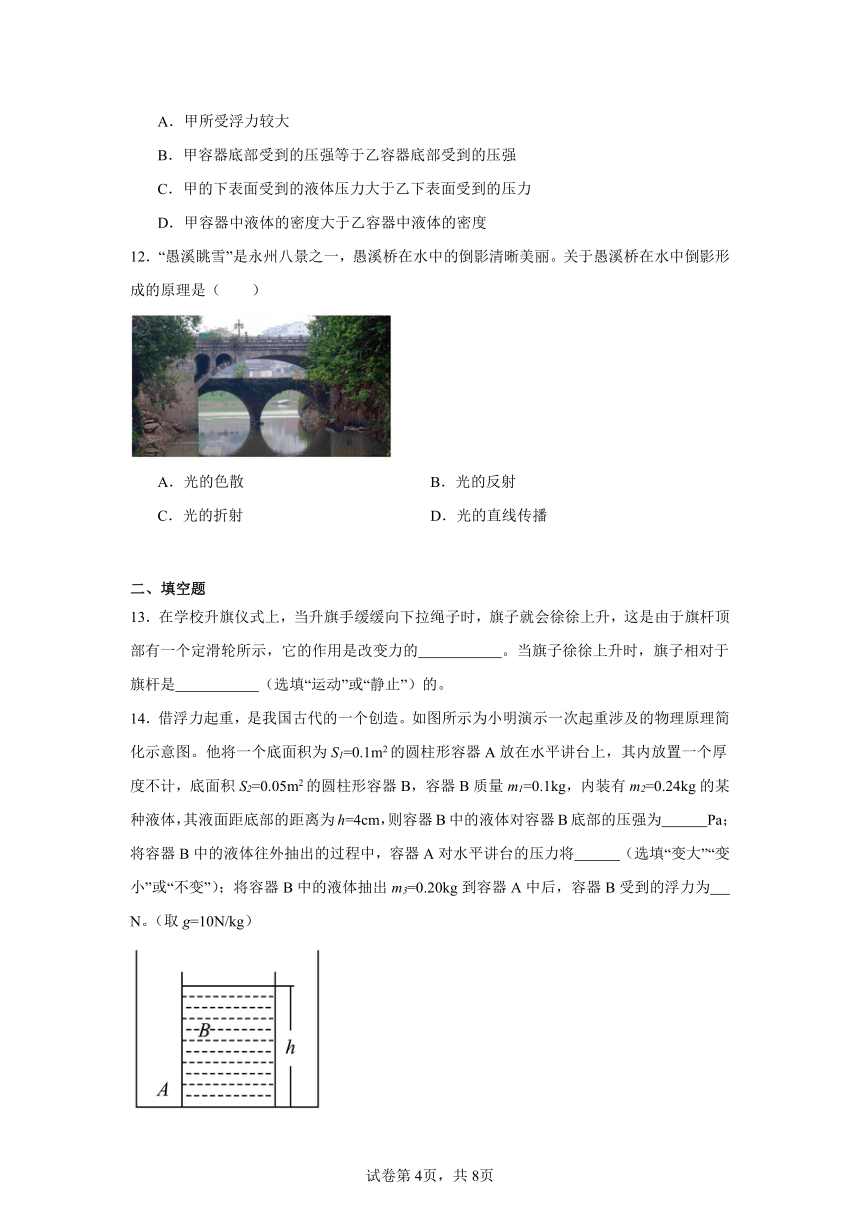

11．如图所示，甲、乙两个相同的容器盛有不同的液体，将两个相同的正方体物块分别放入两容器中，当两物块静止时，两容器中液面恰好相平，物块上表面与液面平行，则（　　）
A．甲所受浮力较大
B．甲容器底部受到的压强等于乙容器底部受到的压强
C．甲的下表面受到的液体压力大于乙下表面受到的压力
D．甲容器中液体的密度大于乙容器中液体的密度
12．“愚溪眺雪”是永州八景之一，愚溪桥在水中的倒影清晰美丽。关于愚溪桥在水中倒影形成的原理是（　　）
A．光的色散 B．光的反射
C．光的折射 D．光的直线传播
二、填空题
13．在学校升旗仪式上，当升旗手缓缓向下拉绳子时，旗子就会徐徐上升，这是由于旗杆顶部有一个定滑轮所示，它的作用是改变力的 。当旗子徐徐上升时，旗子相对于旗杆是 （选填“运动”或“静止”）的。
14．借浮力起重，是我国古代的一个创造。如图所示为小明演示一次起重涉及的物理原理简化示意图。他将一个底面积为S1=0.1m2的圆柱形容器A放在水平讲台上，其内放置一个厚度不计，底面积S2=0.05m2的圆柱形容器B，容器B质量m1=0.1kg，内装有m2=0.24kg的某种液体，其液面距底部的距离为h=4cm，则容器B中的液体对容器B底部的压强为 Pa；将容器B中的液体往外抽出的过程中，容器A对水平讲台的压力将 （选填“变大”“变小”或“不变”）；将容器B中的液体抽出m3=0.20kg到容器A中后，容器B受到的浮力为 N。（取g=10N/kg）

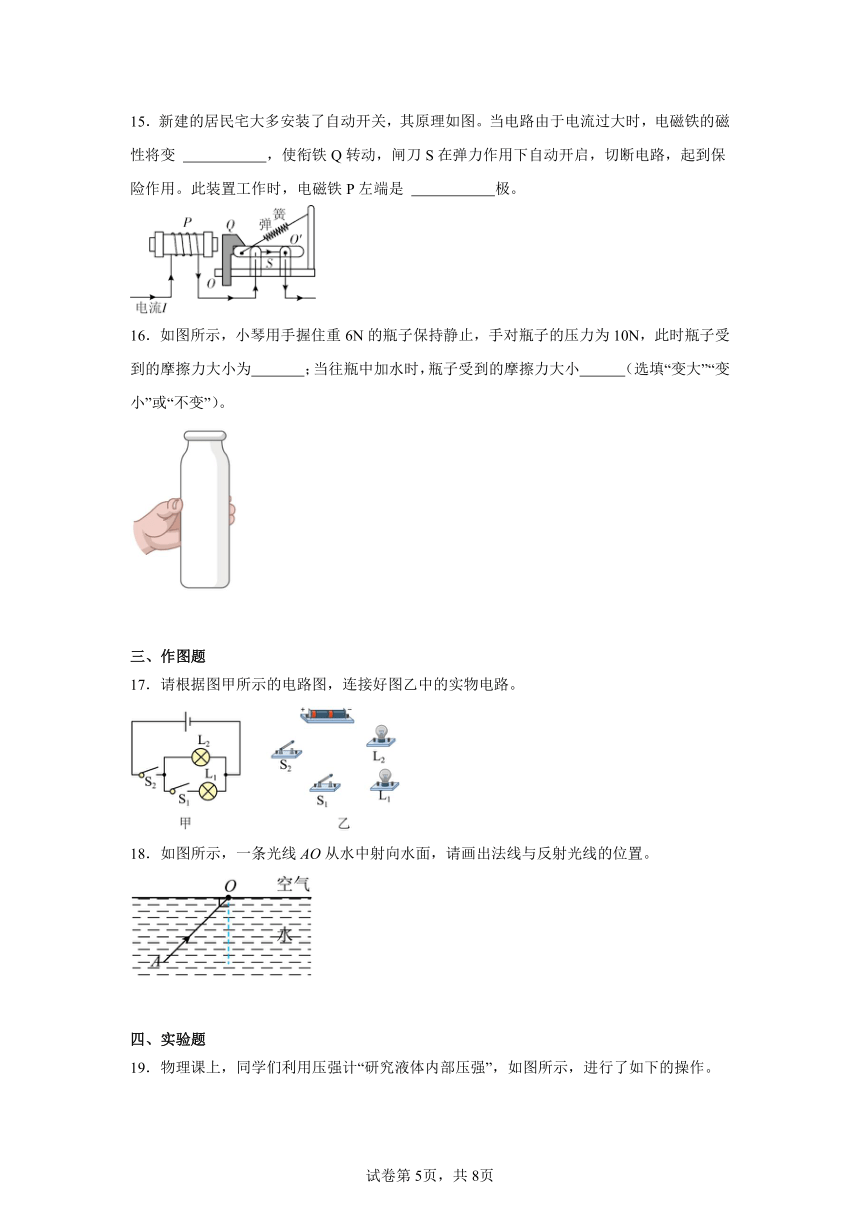

15．新建的居民宅大多安装了自动开关，其原理如图。当电路由于电流过大时，电磁铁的磁性将变 ，使衔铁Q转动，闸刀S在弹力作用下自动开启，切断电路，起到保险作用。此装置工作时，电磁铁P左端是 极。
16．如图所示，小琴用手握住重6N的瓶子保持静止，手对瓶子的压力为10N，此时瓶子受到的摩擦力大小为 ；当往瓶中加水时，瓶子受到的摩擦力大小 （选填“变大”“变小”或“不变”）。
三、作图题
17．请根据图甲所示的电路图，连接好图乙中的实物电路。
18．如图所示，一条光线AO从水中射向水面，请画出法线与反射光线的位置。
四、实验题
19．物理课上，同学们利用压强计“研究液体内部压强”，如图所示，进行了如下的操作。

（1）实验前，小明没有按压橡皮膜时，U形管两侧液面就存在高度差（如图①所示），接下来的操作是 （选填字母）；
A．从U形管内向外倒出适量水 B．拆除软管重新安装 C．向U形管内添加适量水
（2）正确操作后，分析图②、图③的实验现象，得出结论：同种液体中，液体压强随液体深度的增加而 ；
（3）分析图③、图④的实验现象，得出结论：在深度相同时，液体的 越大，压强越大；
（4）小王用图⑤所示的装置测量未知液体的密度：在左侧加入适量的水，在右侧缓慢倒入待测液体，直到橡皮膜刚好变平，她测量了以下物理量：
A．右侧待测液体到橡皮膜中心的深度h1 B．左侧水到橡皮膜中心的深度h2
请你推导出待测液体密度的表达式为ρ= （选择题中字母h1、h2和ρ水表示）。
20．小明探究影响滑动摩擦力大小的因素时选取的实验器材有：弹簧测力计一个、木块一个、砝码若干、毛巾、棉布各一条。实验装置如图甲所示，改变实验条件用弹簧测力计多次拉着木块在水平面上运动，实验数据记录如下：
实验次数 桌面上所垫材料 木块上所放砝码质量（g） 弹簧测力计示数（N）
1 毛巾 50g 1.8
2 毛巾 100g
3 棉布 100g 2.0
（1）实验过程中，为了使弹簧测力计的示数等于滑动摩擦力的大小，根据 的原理，应该沿水平方向 拉动木块；
（2）第二次实验时，弹簧测力计示数如图乙所示，则此时木块受到滑动摩擦力的大小为 N；
（3）对比第1、2两次实验数据，可以得出结论：滑动摩擦力的大小跟 有关；
（4）对比第 两次实验数据，可以得出结论：滑动摩擦力的大小跟接触面粗糙程度有关。
21．下面是某实验小组同学设计的探究“光的反射定律”和“平面镜成像特点”的实验装置。
（1）如图甲所示，使一束光贴着纸板EON沿某一角度入射到O点，纸板FON上没有观察到反射光，原因可能是 ；
（2）他们实验记录的数据如下表所示，其中有一个数据错误，你认为出现错误的原因可能是 ；
实验次数 1 2 3 4
入射角 15° 30° 60° 75°
反射角 15° 30° 30° 75°
（3）为了探究“平面镜成像特点”，他们将平面镜换成了透明的玻璃板，如图乙所示，并取来了两支完全相同的蜡烛。在实验过程中，随着蜡烛的燃烧变短，蜡烛的像与用来找像的蜡烛不再重合，此时所成的像与物大小 （选填“相等”或“不相等”）。
五、计算题
22．如图所示是利用起重机打捞水中物体的示意图，吊臂前端由滑轮组组成，动滑轮重100kg，绳重和摩擦不计。现在用此起重机从水中把上表面距水面5m，质量为1×103kg，体积为0.5m3的物体G匀速提起（g=10N/kg，ρ水=1.0×103kg/m3）。求：
（1）物体G受到的重力；
（2）物体完全浸没在水中时受到的浮力；
（3）物体离开水面前，滑轮组的机械效率。

23．在如图所示的电路中，电源电压恒定为6V，R1阻值为10Ω，闭合开关S，电流表的示数为0.9A。问：
（1）通过R1的电流是多少？
（2）R2在1min内产生多少热量？
（3）现用一个规格为“50Ω 2A”的滑动变阻器替换R1或R2。要求：替换后，电源的最大电功率不小于15W，请通过计算分析滑动变阻器替换哪个电阻？替换后，电源的最小电功率是多少？

试卷第1页，共3页
试卷第1页，共3页
2024-2025年邵阳市中考物理综合复习考试练习卷5（word版）
参考答案
1．C
【知识点】增大摩擦的方法及生活中的实例、增大压强的方法及生活中的实例、连通器的原理、大气压对液体沸点的影响
【详解】A．刀刃磨得很锋利，这是在压力大小一定时，通过减小受力面积来增大压强的，故A错误；
B．夹盘神器中的防滑夹头，是在压力一定时，通过增大接触面粗糙程度方法来增大摩擦力的，故B错误；
C．洗手盆下方弯管的水密封上端开口，底部连通，利用了连通器原理，故C正确；
D．高压锅煮食物熟得快，是利用气压越大沸点越高的原理，故D错误。
故选C。
2．C
【知识点】常见的长度及估测、常见用电器的电功率、常见物体的温度、常见物体的质量及质量估算
【详解】A．中学生的身高在160cm左右，课桌的高度大约是中学生身高的一半，在80cm=0.8m左右。故A不符合题意；
B．夏天一般将空调温度设定为26℃，故B不符合题意；
C．三个苹果约500g，一个苹果的质量大约为150g，故C符合题意；
D．空调属于大功率用电器，其额定功率大约1000W，故D不符合题意。
故选C。
3．C
【知识点】常见用电器的电流、人体的电阻及触电的实质、时间的估测、常见物体的质量及质量估算
【详解】A．完成一套眼保健操的时间约为5min=300s，故A不符合题意；
B．中学生的体重大约是50kg，故B不符合题意；
C．家用电热水壶的额定功率在1300W左右，正常工作的电流大约为
故C符合题意；
D．经验表明，人体的安全电压值为不高于36V，故D不符合题意。
故选C。
4．C
【知识点】安装家庭电路时应注意的问题、漏电保护器的作用和原理、可能发生触电事故的情况、触电防护及救援措施
【详解】A．安装灯泡时要断开开关，以防碰到火线而触电，故A错误；
B．家庭电路中火线与零线间、火线与大地之间有220V电压；当人体同时接触火线和零线时，通过漏电保护器的电流相等，漏电保护器不会跳闸，即使家庭电路里装有漏电保护器，火线也不可以随便触碰，故B错误；
C．电热器通电发热，且通电时间越长，产生的热量越多，电热器长时间通电产生的热量过大，有发生火灾的危险，因而使用电热器时做到人离电断，故C正确；
D．生活用水是导体，发生电火灾时如果直接用水去灭火，会发生触电事故，故D错误。
故选C。
5．B
【知识点】流体压强与流速的关系及现象解释、含有变阻器电路的动态分析、电功率P=UI及推导式的简单计算
【详解】A．探头下表面为曲线而上表面为直线，水流过时下表面流速大而上表面流速小，根据液体压强流速大的地方压强小可知，上表面压强大于下表面压强，水流增大时压力差变大，探头带动连杆、滑片P向下移动，分析电路可知滑动变阻器R2上段电阻丝接入电路，滑片P向下滑动时滑动变阻器接入电路中阻值变大，故A错误；
B．分析电路可知电压表测量的是R2的电压，且R1和R2为串联，根据“串联分压，电压之比等于电阻之比”可知当R2电阻变大时，R2上电压变大，电压表示数变大，故B正确；
C．电压表测量的是R2的电压，同时电流表测量R2的电流，由欧姆定律可知示数之比为R2的阻值，R2不是定值电阻，比值会发生变化，故C错误；
D．R2阻值变大时电路中总电阻阻值变大，根据欧姆定律可知电路中电流减小，由P=UI可知，电路消耗的总功率变小，故D错误。
故选B。
6．B
【知识点】磁感线的定义及其基本规律
【详解】磁体外部磁感线是从N极出发，回到S极，B中磁感线都是从N极出发，分布正确；ACD中磁感线都是从S极到N极，分布错误；故ACD错误，B正确。
故选B。
7．C
【知识点】力与运动的关系、惯性的概念、平衡力与相互作用力的区别
【详解】A．滑动的冰壶最终停下来，是因为冰壶受到了阻力的作用，这说明力是改变物体运动状态的原因，物体的运动不需要力来维持，故A错误；
B．惯性是物体保持原来运动状态不变的一种性质，仅与质量大小有关，与运动状态无关，故B错误；
C．如不考虑冰面的阻力和空气阻力，滑动的冰壶在水平方向不受外力，由牛顿第一定律知道，物体运动状态不发生改变，在冰面上会做匀速直线运动，故C正确；
D．运动员站在水平冰面上时，冰面对人的支持力与人对冰面的压力是两个物体之间的相互作用，是一对相互作用力，不是一对平衡力，故D错误。
故选C。
8．B
【知识点】透镜的特点与分类、探究凸透镜成像规律的实验结论、凸透镜成缩小实像时的物距与像距、照相机
【详解】A．摄像头相当于一个凸透镜，凸透镜对光有会聚作用，故A错误；
B．光通过摄像头成倒立、缩小的实像，跟照相机的成像特点相同，故B正确；
C．当u>2f时，成倒立、缩小的实像，因此，“刷脸”时，面部位于摄像头两倍焦距以外，故C错误；
D．“刷脸”时，面部经摄像头成倒立、缩小的实像，故D错误。
故选B。
9．D
【知识点】含有变阻器电路的动态计算
【详解】A．由图可知，闭口开关，电路为并联电路，电流表测量滑动变阻器的电流，当滑片向左滑动，且滑片滑到最左端时，会造成电源短路，故A不符合题意；
B．由图可知，闭口开关，电路为并联电路，电流表测量定值电阻的电流，因为并联电路各支路之间互不影响，滑片向左滑动时电流表的示数不变，且滑片滑到最左端时，会造成电源短路，故B不符合题意；
C．电路为串联电路，电压表测量滑动变阻器两端的电压，当滑片向左滑动时，滑动变阻器接入电路的电阻减小，根据串联电路分压关系可知，滑动变阻器分得的电压变小，所以电压表的示数变小，故C不符合题意；
D．电路为串联电路，电压表测量定值电阻两端的电压，当滑片向左滑动时，滑动变阻器接入电路的电阻减小，电路总电阻变小，电路中电流变大，定值电阻的阻值不变，所以定值电阻两端电压变大，因此电压表的示数变大，故D符合题意。
故选D。
10．A
【知识点】托里拆利实验、探究电流与电压的关系、产生感应电流的条件、牛顿
【详解】A．法拉第发现了电磁感应现象，故A正确；
B．安培提出了著名的分子电流假说，欧姆发现电流与电压、电阻的关系，故B错误；
C．发现杠杆原理的科学家是阿基米德，故C错误。
D．托里拆利最早测出大气压强值，故D错误。
故选A。
11．C
【知识点】根据物体的浮沉状态判断密度大小、物体在不同液体中的浮沉比较浮力和密度的大小
【详解】A．物体在甲液体中悬浮，在乙液体中漂浮，由于甲、乙的重力相等，所以，故A错误；
BD．物体在甲液体中悬浮，则 ，在乙液体中漂浮则 ，可知乙液体的密度较大，两液面相平，深度相同，根据可知，甲容器底部受到的压强小于乙容器底部受到的压强，故BD错误；
C．物体在甲液体中悬浮，则
在乙液体中漂浮，则
而，故，故C正确。
故选C。
12．B
【知识点】日食和月食的形成、用光的反射解释倒影、光的折射的概念和现象、光的色散原理及现象
【详解】桥在水中的倒影属于平面镜成像，是由光的反射形成的，故B符合题意，ACD不符合题意。
故选B。
13． 方向 运动
【知识点】定滑轮的概念、实质及特点、不同参照物下描述运动
【解析】【小题1】[1]旗杆顶部的滑轮不随红旗一起升降是定滑轮，定滑轮实质是等臂杠杆，使用时不省力，可以改变拉力的方向。
[2]以旗杆为参照物，旗子与旗杆之间的相对位置发生变化，所以旗子是运动的。
14． 48 变小 1.4
【知识点】液体压强公式的简单应用、物体沉浮状态与浮力、重力和体积的关系
【详解】[1]因B容器为圆柱形容器，液体对容器底部的压力为液体的重力
G2=m2g=0.24kg10N/kg=2.4N
则液体对容器底部的压强为

[2]容器A对讲台的压力等于容器A的重力、容器B的重力、B中液体的重力的总和，容器B中的液体往外抽出时B中液体的重力减小，则容器A对讲台的压力减小。
[3]容器B中的液体抽出0.20kg后容器B和剩余的液体质量为
m=m1+m2-m3=0.1kg+0.24kg-0.20kg=0.14kg
所受重力为
G=mg=0.14kg10N/kg=1.4N
若容器中液体密度为ρ，则容器A中液体的体积为

容器A中液体的深度为

若此时容器B处于下沉状态时，排开的液体的体积为
V排=S2hA
则可提供的浮力的大小为
F浮=ρgV排
整理可得

此时浮力大于容器B和剩余液体的总重力，说明此时容器B处于漂浮状态，漂浮时物体所受的浮力等于物体的重力，故此时所受浮力大小为1.4N。
【点睛】
15． 强 S
【知识点】判断螺线管极性、电流方向、绕线方式的关系、电磁继电器的结构、原理与工作示意图
【详解】[1]当电流中电流过大时，电磁铁的磁性变强，对衔铁的吸引力变大，使衔铁转动，在弹簧的作用下，空气开关断开，保护电路中的用电器不会烧毁。
[2]根据安培定则，利用右手螺旋定则可以判断电磁铁的左端为S极，右端为N极。
16． 6N 变大
【知识点】静摩擦力的方向、静摩擦力的大小
【详解】[1]手与瓶子间的摩擦力是静摩擦力，此时瓶子静止，在竖直方向上受到的静摩擦力与重力相等，方向相反，其大小为6N，方向为竖直向上。
[2]若向瓶中加水，瓶子仍然静止，重力和摩擦力还是一对平衡力，因瓶子的重力增大，所以瓶子受到的摩擦力将变大。
17．
【知识点】对照电路图连接实物、并联电路的设计
【详解】由电路图得，两灯泡串联，开关S2串联如下在干路上，开关S1与图灯泡L1串联，根据电路图连接实物图，如图所示：
18．
【知识点】作光的反射光路图
【详解】过入射点垂直于镜面作出法线，根据反射角等于入射角，在法线右侧画出反射光线，如图所示：
19． B 增大 密度
【知识点】探究液体压强的实验装置和步骤、探究液体压强的实验数据记录和结果分析
【详解】（1）[1]实验前，橡皮膜不受到按压，U形管两侧液面存在高度差，说明U形管两侧液面上方的压强不等，需要将软管拆除，重新安装，才能让U形管两侧液面相平，故AC不符合题意，B符合题意。
故选B。
（2）[2]图②③实验中，探头放在水的不同深度，U形管两侧液面高度差不同，且深度越深，U形管两侧液面高度差越大，可以得出：同种液体中，液体压强随液体深度的增加而增大。
（3）[3]图③④实验中，探头放在不同的液体中，U形管两侧液面高度差不同，且密度越大，U形管两侧液面高度差越大，分析图③、图④的实验现象，得出结论：在深度相同时，液体的密度越大，压强越大。
（4）[4]橡皮膜刚好相平，说明两侧液体的压强相等，左侧水对橡皮膜的压强为，右侧液体对橡皮膜的压强为，则有
解得液体的密度
20． 二力平衡 匀速直线 2.2 压力 2、3
【知识点】影响滑动摩擦力大小因素实验装置和实验步骤、影响滑动摩擦力大小因素的注意事项、影响滑动摩擦力大小因素的实验结论、二力或多力平衡问题
【详解】（1）[1][2]在实验中，由二力平衡条件得，小明用弹簧测力计在水平方向上匀速直线拉动木块，此时拉力与摩擦力是一对平衡力，大小相等。
（2）[3]第二次实验时，弹簧测力计示数如图乙所示，测力计的分度值为0.2N，所以其示数为2.2N，所以摩擦力为2.2N。
（3）[4]对比第1、2两次实验数据记录表知，其它条件相同，只是压力不同，根据控制变量法，可以得出结论：滑动摩擦力的大小跟压力有关。
（4）[5]对比第2、3两次实验数据记录表知，其它条件相同，只是接触面的粗糙程度不同，根据控制变量法，可以得出结论：滑动摩擦力的大小跟接触面粗糙程度有关。
21． 纸板没有与平面镜垂直（或EON面与NOF面不在同一平面） 测量的不是反射角，而是反射光线与镜面的夹角 相等
【知识点】探究光的反射定律实验装置和实验操作、探究光的反射定律时的实验注意事项、探究平面镜成像特点的实验操作过程
【详解】（1）[1]根据光的反射定律，反射光线、入射光线、法线都在同一平面，纸板FON上没有观察到反射光，原因可能是纸板没有与平面镜垂直，或者EON面与NOF面不在同一平面。
（2）[2]反射角大小等于入射角大小，实验记录的数据如表所示，从表中可以看到，第3次实验时，反射角不等于入射角，所以错误数据是反射角30°这数据，反射角应该等于60°，出现错误的原因可能是测量的不是反射角，而是反射光线与镜面的夹角。
（3）[3]根据平面镜的成像规律，像与物大小相等，随着蜡烛的燃烧变短，蜡烛的像也变短，与用来找像的蜡烛不再重合，但是所成的像与物大小还是相等的。
22．（1）104N；（2）5000N；（3）83.3%
【知识点】重力的计算与估算、阿基米德原理的应用、利用阿基米德原理计算浮力、密度及质量、滑轮、滑轮组机械效率的计算
【详解】解：（1）物体G受到的重力为
G=mg=1×103kg×10N/kg=104N
（2）根据阿基米德原理可得，物体完全浸没在水中时受到的浮力为
F浮=ρ水gV排=1.0×103kg/m3×10N/kg×0.5m3=5000N
（3）拉物体的绳子所受的拉力为
F拉=G-F浮=104N-5000N=5000N
由图可知，滑轮组绳子承重股数为n=3，绳重和摩擦不计，钢丝绳拉力F的大小为
钢丝绳移动的距离为
s=nh=3×5m=15m
物体露出水面前拉力做的功为
W总=Fs=2000N×15m=3×104J
物体离开水面前，有用功为
W有=F拉h=5000N×5m=2.5×104J
滑轮组的机械效率为
答：（1）物体G受到的重力为104N；
（2）物体完全浸没在水中时受到的浮力为5000N；
（3）物体离开水面前，滑轮组的机械效率为83.3%。
23．（1）0.6A；（2）108J；（3）滑动变阻器替换R2，4.32W
【知识点】欧姆定律的简单计算、动态电路中电功率的范围问题、焦耳定律的公式及简单应用
【详解】解：（1）由图可知，R1、R2并联，电流表测干路的电流；由并联电路的电压特点可知，R1两端的电压
U1=U=6V
则通过R1的电流
（2）由并联电路的电流特点可知，通过R2的电流
I2=I-I1=0.9A-0.6A=0.3A
由并联电路的电压特点可知，R2两端的电压
U2=U=6VR2在1min内产生的热量为
Q=W=U2I2t=6V×0.3A×60s=108J
（3）由P=UI可知，电路中的最小电流
由滑动变阻器的规格可知，滑动变阻器允许通过的最大电流
I滑大=2A
则通过定值电阻的最小电流
I定小=I最小-I滑大=2.5A-2A=0.5A>0.3A
因此滑动变阻器替换的是R2，由欧姆定律可知，当滑动变阻器接入电路的电阻最大时，通过滑动变阻器的电流最小，由并联电路的电压特点可知，滑动变阻器两端的电压
U滑=U=6V
通过滑动变阻器的最小电流
通过R1的电流不变，由并联电路的电流特点可知，电路中的最小电流
I小=I1+I滑小=0.6A+0.12A=0.72A
则电源的最小电功率
P小=UI小=6V×0.72A=4.32W
答：（1）通过R1的电流是0.6A；
（2）R2在1min内产生的热量是108J；
（3）滑动变阻器替换R2，替换后，电源的最小电功率是4.32W。
