资源简介

(共26张PPT)

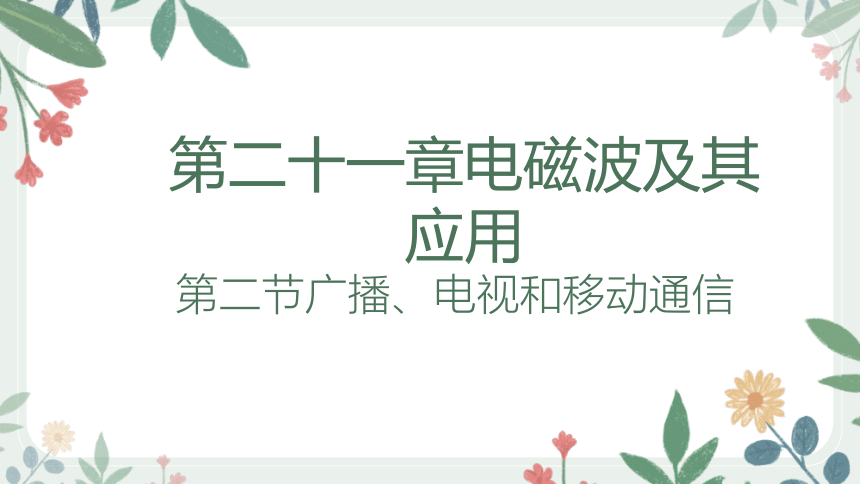

第二十一章电磁波及其应用
第二节广播、电视和移动通信

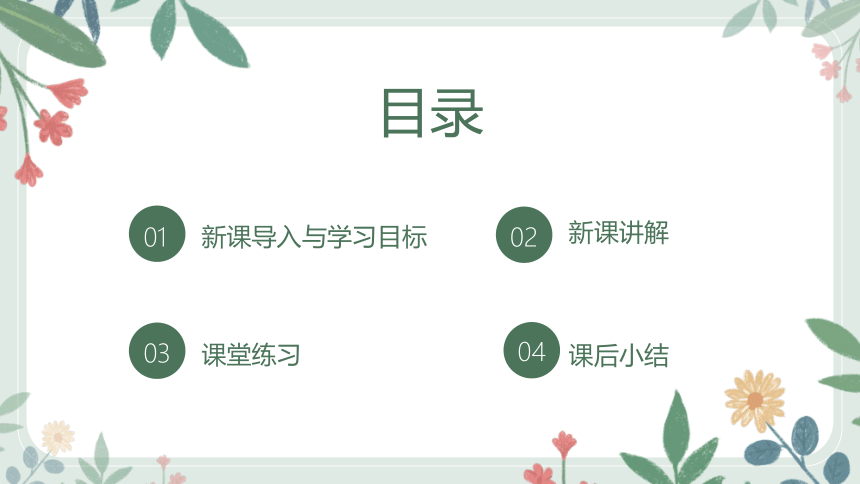

目录
01
03
04
02
新课导入与学习目标
课堂练习
新课讲解
课后小结

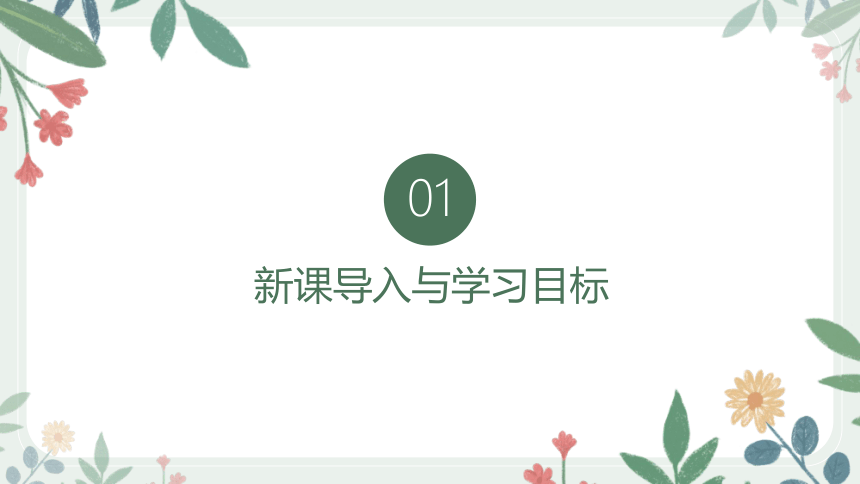

新课导入与学习目标
01

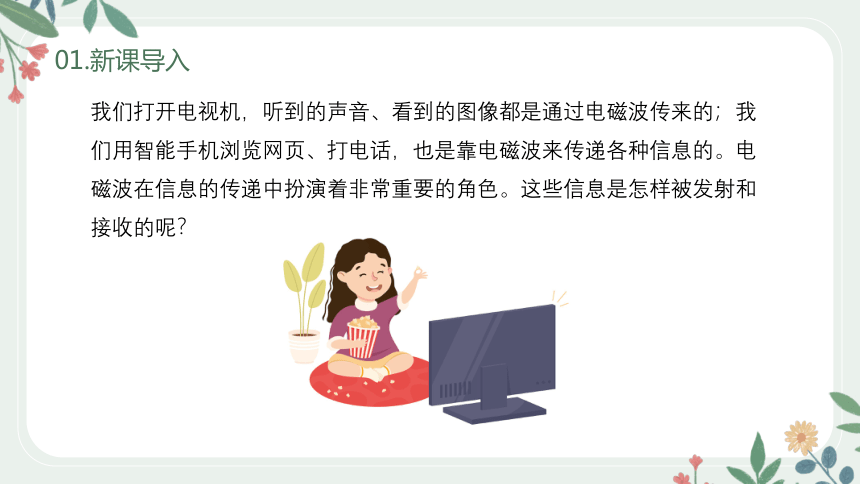

01.新课导入
我们打开电视机，听到的声音、看到的图像都是通过电磁波传来的；我们用智能手机浏览网页、打电话，也是靠电磁波来传递各种信息的。电磁波在信息的传递中扮演着非常重要的角色。这些信息是怎样被发射和接收的呢？

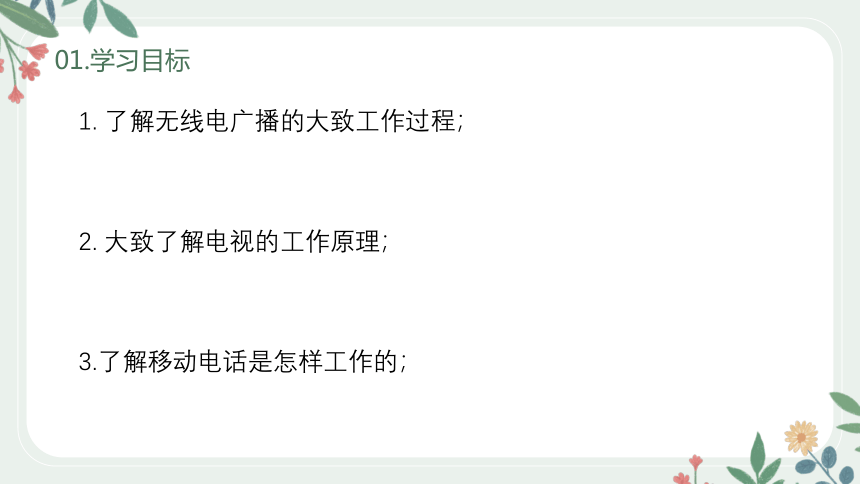

01.学习目标
1. 了解无线电广播的大致工作过程。
2. 大致了解电视的工作原理。
3.了解移动电话是怎样工作的
1. 了解无线电广播的大致工作过程；
2. 大致了解电视的工作原理；
3.了解移动电话是怎样工作的；

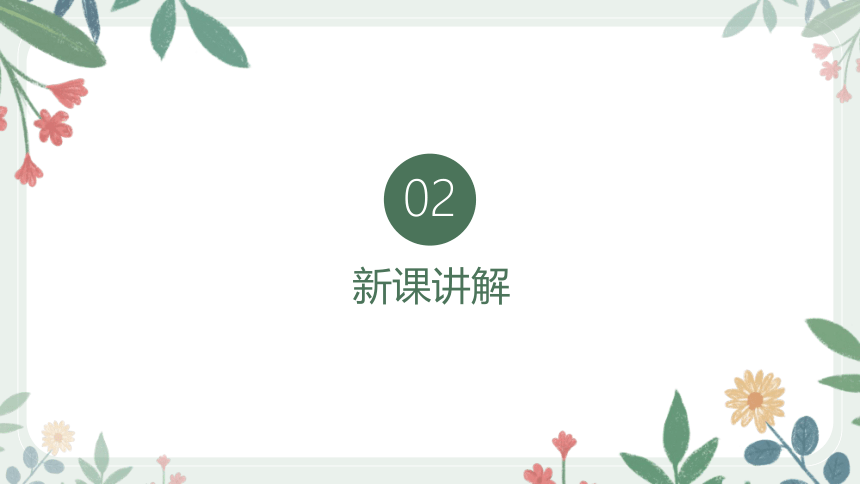

新课讲解
02
02.新课讲解
无线电广播信号的反射与接收
发射过程：
无线电广播信号的发射由广播电台完成，话筒将播音员声音信号转换为电信号，调制器把音频电信号加载到高频电流上，通过天线产生电磁波并发射到空中
声音信号
电信号
加载到高频电流
产生并发射电磁波
话筒
调制器
02.新课讲解
无线电广播信号的反射与接收

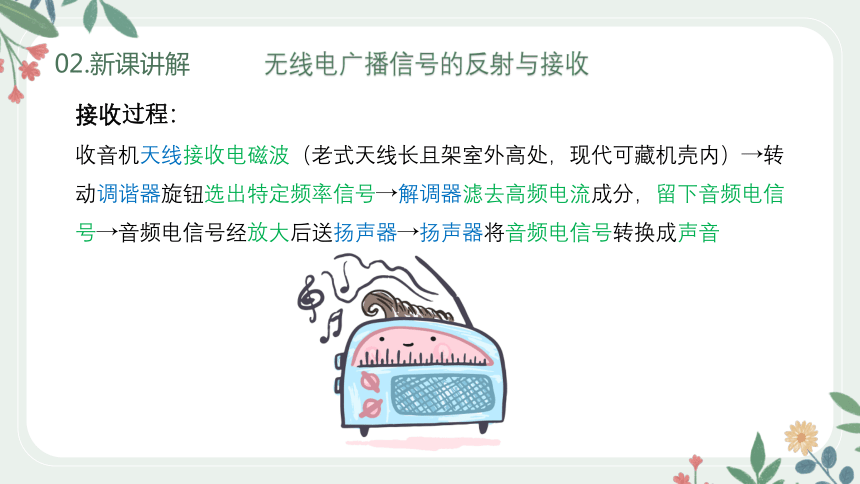

接收过程：
收音机天线接收电磁波（老式天线长且架室外高处，现代可藏机壳内）→转动调谐器旋钮选出特定频率信号→解调器滤去高频电流成分，留下音频电信号→音频电信号经放大后送扬声器→扬声器将音频电信号转换成声音

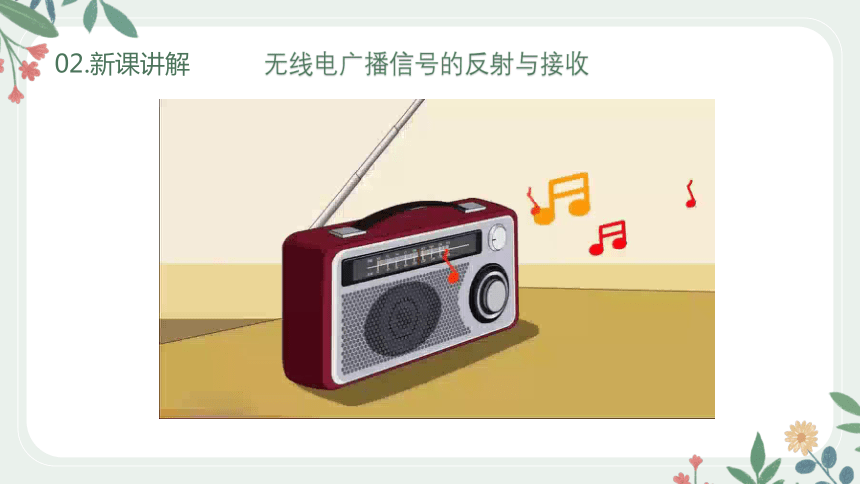

02.新课讲解
无线电广播信号的反射与接收
02.新课讲解
电磁波的反射与接收
演示实验
02.新课讲解
电视信号的反射与接收
发射：
摄像机把图像转变为电信号，发射机将该电信号加载到频率很高的电流上，再借发射天线发射至空中；
接收：
电视机的接收天线接收高频信号，经电视机取出并放大图像信号，最后由显示器还原成图像 ；
02.新课讲解
移动通信信号的反射与接收
移动电话靠基地台(较大的固定无线电台）使在不同地方的人可以互相通话
移动电话机通过电磁波来传递声音，它既可以发射无线电波也可以接收无线电波
02.新课讲解
移动通信信号的反射与接收
特点：
手机体积小、发射功率不大、天线简单、灵敏度不高，通话需较大固定无线电台（基站）转接，城市中高层建筑常有移动通信基站天线，如全球海拔最高的珠峰 5G 基站实现峰顶 5G 覆盖，现代智能手机功能丰富，可视频通话、浏览网页、举办网络会议等
02.新课讲解
【经典例题】1.中考考场内常用的电波钟通过接收无线电信号来进行自动校正，从而实现所有考场时间显示的精准性和一致性。电波钟接收的信号是（　　）
A．红外线 B．超声波 C．电磁波 D．次声波
C
【解析】中考考场内常用的电波钟通过接收无线电信号来进行自动校正，从而实现所有考场时间显示的精准性和一致性。电波钟接收的信号是电磁波，故C正确，ABD错误。
故选：C
02.新课讲解
【经典例题】2.各地高高耸立的电视塔是地标性建筑，电视塔上天线的作用是（　　）
A．让声音、图像信号转化为电信号
B．让声音、图像信号加载到高频电流上
C．让音频、视频电信号加载到高频电流上
D．让载有音频、视频信号的高频电流产生电磁波
D
【解析】电磁波可以传递声音、图像等信息，电视节目和广播节目都是通过电磁波传播的；电视塔上天线的作用是让载有音频、视频信号的高频电流产生电磁波并发射出去，故选项D正确，选项ABC错误；故选：D。
02.新课讲解
【经典例题】3.下列常用电器中，既能接收又能发射电磁波的是（　　）
A．录音机 B．电视机 C．收音机 D．手机
D
【解析】
A、录音机不能接收电磁波，也不能发射电磁波，所以A是错误的；
B、电视机只能接收电磁波，不能发射电磁波，所以B是错误的；
C、收音机只能接收电磁波，不能发射电磁波，所以C是错误的；
D、只有手机既能接收电磁波，又能发射电磁波，所以D是正确的。
故选：D。
课堂练习
03
03.课堂练习
1.手机已成为人们生活中最常用的通信设备之一，其信号的传输需要通信基站来完成。以下关于手机及通信基站的说法中，合理的是（　　）
A．手机及通信基站都是为了满足人们的生活需要而产生的技术创新
B．各个通信公司都可以开发自己的基站设备，这些技术都可得到法律保护
C．基站的设计运用了信号学、电子学、工程学等多学科知识，体现了技术的目的性
D．基站的设置能够方便人们的生活，但不合格的基站设备有可能影响人体的健康，体现了技术的综合性
A
03.课堂练习
【解析】A、手机及通信基站都是为了满足人们的生活需要而产生的技术和理论创新，故A正确；
B、通信公司在没有相应许可的情况下不能自行开发或部署基站设备，故B错误；
C、基站的设计运用了信号学、电子学、工程学等多学科知识，体现了技术的综合性，故C错误；
D、基站的设置能够方便人们的生活，但不合格的基站设备有可能影响人体的健康，体现了技术的局限性，故D错误。
故选：A。
03.课堂练习
（多选）2.星期天，几位同学在一起看电视节目，他们讨论时，有以下几种说法，你认为正确的是（　　）
A．音频信号是由声音转换成的电信号，其频率与声音的频率相同
B．视频信号是由图象转换成的电信号，它的频率在几赫到几兆赫之间C．不论是音频信号还是视频信号发射时都要加载在射频电流上
D．电视显像管能把电信号转换成声音和图象信号
ABC
03.课堂练习
【解析】
A、音频信号是由声音转换成的电信号，其频率与声音的频率相同，在几十赫到几千赫之间。符合题意。
B、视频信号是由图象转换成的电信号，它的频率在几赫到几兆赫之间。符合题意。
C、音频电流和视频电流在空间激发电磁波的能力都很差，需要把它们加载到具有更好的发射能力的电流上，这就是射频电流。符合题意。
D、电视显像管只能把电信号转换成图象信号，D错误，不符合题意。
故选：ABC。
03.课堂练习
如图是无线电广播过程的简易图。话筒把播音员的声音信号转换成电信号，调制解调器把音频信号加载到 电流上发射到空中，收音机接收到各种电磁波并从中选出特定频率的信号。通过解调将 信号留下，通过扬声器把播音员的声音从收音机播放出来。
高频
音频
03.课堂练习
【解析】
话筒将声信号转化为音频电信号，而后该信号经调制器后加载在高频电磁波上，然后由天线发射到空中；
收音机接收装置收到空中的各种电磁波，并通过调谐器从众多的电磁波中找出特定频率的信号，通过调谐器选出音频电信号，送到扬声器即可发出声音。
故答案为：高频；音频。
课后小结
04
04.课后小结
感谢观看
THANKS
