第四单元 冷与热
16 桥上的伸缩缝
生活中经常见到公路、桥梁等处留有一些缝隙，这些缝隙是“伸缩缝”。为什么要留伸缩缝呢？
固体有热胀冷缩的性质吗？
公路、桥梁是由钢铁、混凝土等固体做成的。伸缩缝能预防固体热胀冷缩对建筑物的影响。
一般情况下，固体具有热胀冷缩的性质。
研究伸缩缝的秘密。
生活中的伸缩缝有什么作用？
（1）观察常温下铜球和塑料球能否通过铁环。
（2）用酒精灯加热铜球后，尝试铜球能否通过铁环。
（3）将塑料球放入热水中加热后拿出，尝试塑料球能否通过铁环。
（4）将铜球和塑料球分别放入冷水中冷却。
（5）观察冷却后的铜球和塑料球能否通过铁环。
固体有热胀冷缩的性质吗？
用固体材料做实验进行验证。

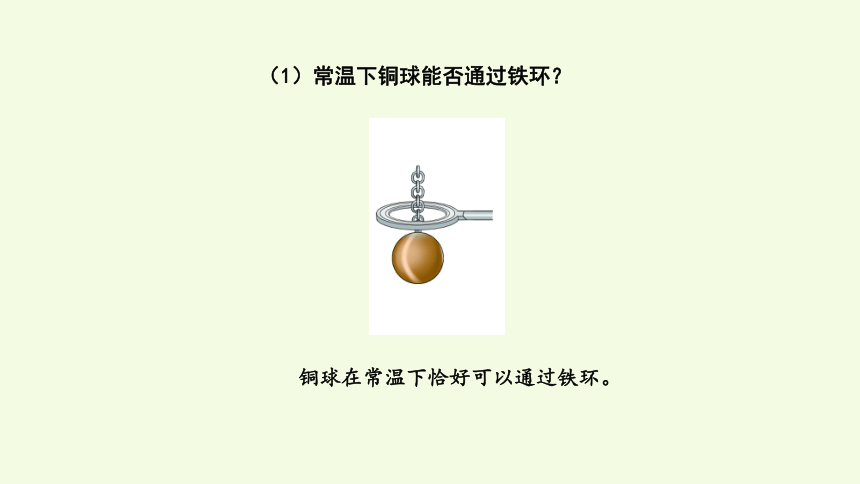

（1）常温下铜球能否通过铁环？
铜球在常温下恰好可以通过铁环。
（2）铜球受热后能否通过铁环？这说明什么？
加热后的铜球因体积膨胀无法通过铁环。这说明铜具有热胀的性质。

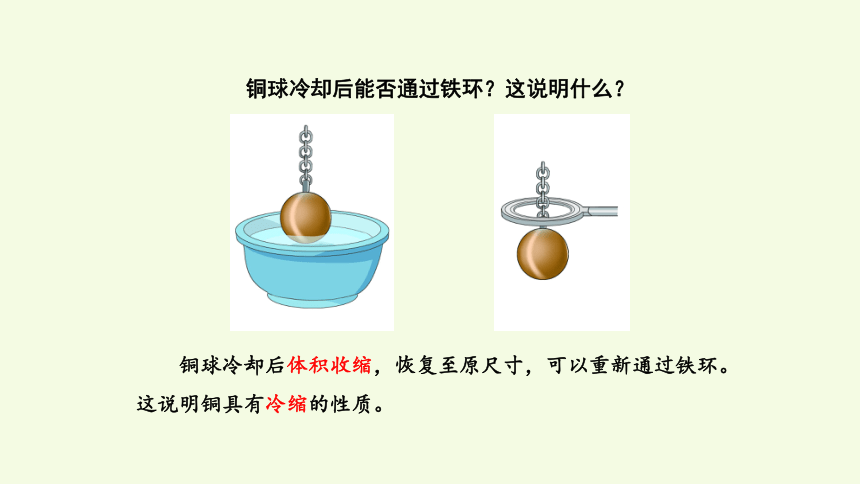

铜球冷却后能否通过铁环？这说明什么？
铜球冷却后体积收缩，恢复至原尺寸，可以重新通过铁环。这说明铜具有冷缩的性质。
塑料球在常温下、受热和冷却后能否通过铁环？这说明什么？
塑料球在常温下恰好能通过铁环，受热后膨胀无法通过铁环，冷却后恢复可以通过铁环。这说明塑料具有热胀冷缩的性质。
实验结论：一般情况下，固体具有热胀冷缩的性质。
1.夏天的电线下垂，冬天的电线绷紧。
2.刚煮熟的鸡蛋在冷水里放一会儿，可以轻松去壳。
夏天
冬天
找一找生活中固体热胀冷缩的现象。
问题
假设
证据
观点
证据1：
证据2：
证据3：
现象
桥梁、公路上有伸缩缝
为什么要留伸缩缝？
因为固体有热胀冷缩的性质。
伸缩缝能预防固体热胀冷缩对建筑物的影响。
铜球能热胀冷缩
塑料球能热胀冷缩
电线的下垂、绷紧……
夏天
冬天
查阅资料，了解高速铁路的无缝钢轨是怎样解决固体热胀冷缩问题的。
无缝钢轨采用特殊材质制造，这种材质具有很强的抗热胀冷缩的能力。在铺设时会选择春秋季温度适宜的时间 ，此时钢轨的伸缩最小。此外会用一种弹性扣件将钢轨固定在轨枕上，限制其在温度变化时的伸缩。
不能
大
能
小
热胀冷缩
C
B
A
C
A
