学习使用显微镜
生物人教版七年级上册

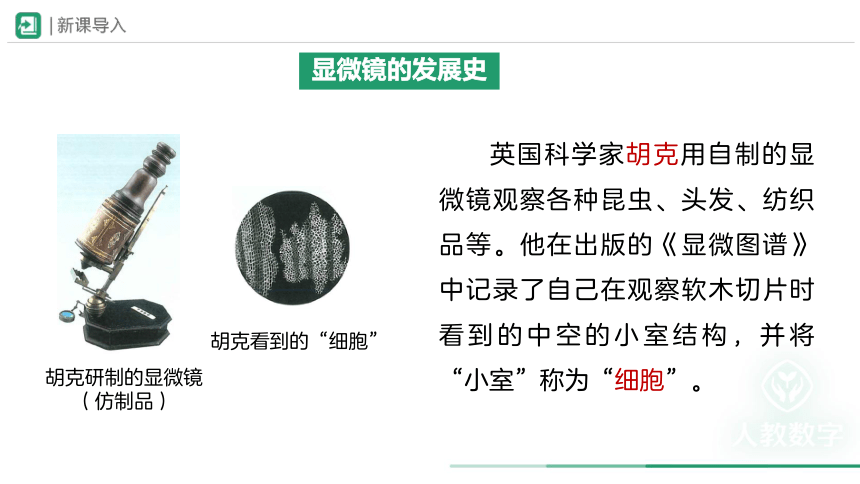

英国科学家胡克用自制的显微镜观察各种昆虫、头发、纺织品等。他在出版的《显微图谱》中记录了自己在观察软木切片时看到的中空的小室结构，并将“小室”称为“细胞”。
显微镜的发展史
胡克看到的“细胞”
胡克研制的显微镜
（仿制品）

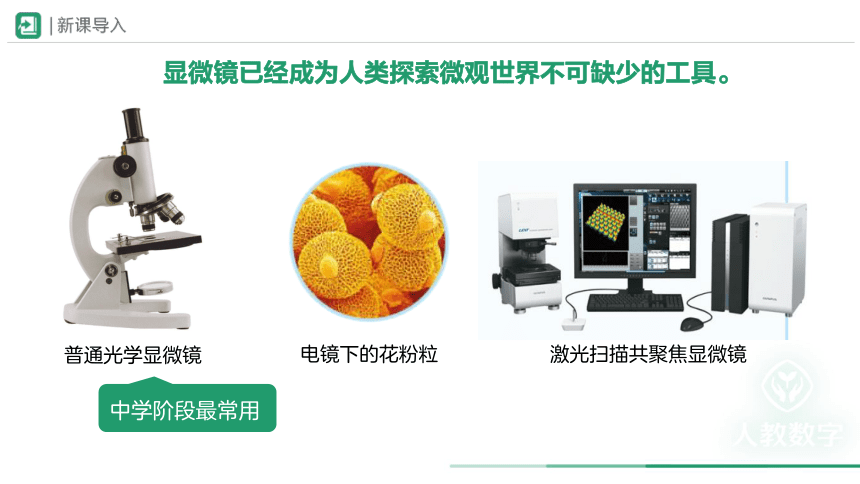

显微镜已经成为人类探索微观世界不可缺少的工具。
普通光学显微镜
电镜下的花粉粒
激光扫描共聚焦显微镜
中学阶段最常用

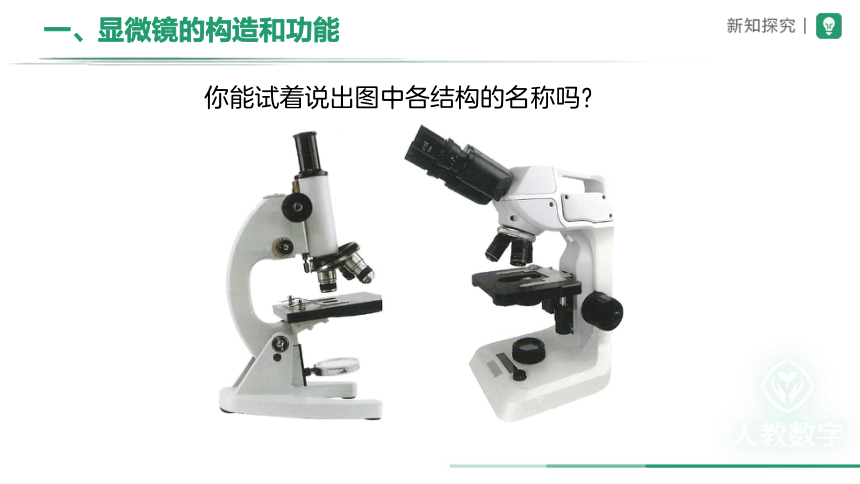

你能试着说出图中各结构的名称吗？
一、显微镜的构造和功能

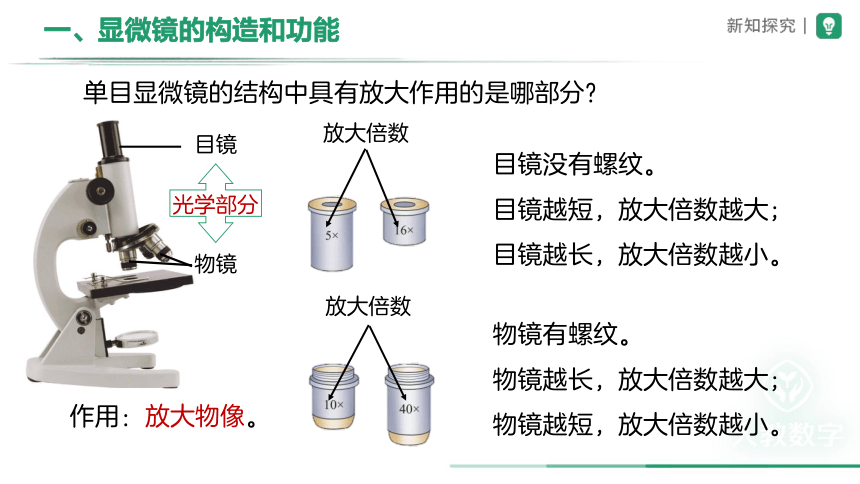

作用：放大物像。
放大倍数
目镜没有螺纹。
目镜越短，放大倍数越大；
目镜越长，放大倍数越小。
放大倍数
物镜有螺纹。
物镜越长，放大倍数越大；
物镜越短，放大倍数越小。
目镜
物镜
单目显微镜的结构中具有放大作用的是哪部分？
光学部分
一、显微镜的构造和功能

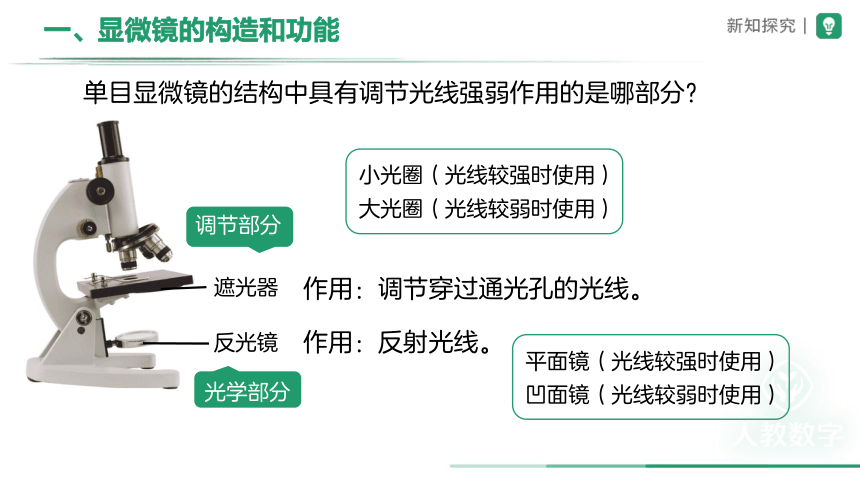

作用：反射光线。
作用：调节穿过通光孔的光线。
反光镜
遮光器
光学部分
调节部分
一、显微镜的构造和功能
小光圈（光线较强时使用）
大光圈（光线较弱时使用）
平面镜（光线较强时使用）
凹面镜（光线较弱时使用）
单目显微镜的结构中具有调节光线强弱作用的是哪部分？

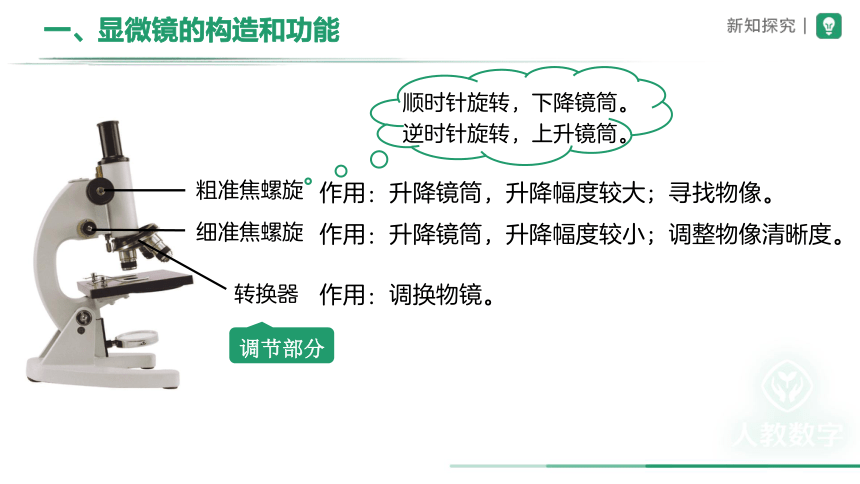

作用：升降镜筒，升降幅度较大；寻找物像。
作用：升降镜筒，升降幅度较小；调整物像清晰度。
粗准焦螺旋
细准焦螺旋
转换器
作用：调换物镜。
调节部分
一、显微镜的构造和功能
顺时针旋转，下降镜筒。
逆时针旋转，上升镜筒。
支持部分
放大物像
连接目镜和物镜
调换物镜
放大物像
固定玻片
提握镜身
调焦距
一、显微镜的构造和功能
转换器
目镜
镜筒
物镜
压片夹
粗准焦螺旋
细准焦螺旋
镜臂
13
12
11
1
2
4
3
5
放玻片
载物台
6
调节光线强弱
遮光器
7
光线通过
通光孔
8
反射光线
反光镜
9
稳定镜身
镜座
10
　　转动转换器，使低倍物镜
对准通光孔。
　　调节遮光器，用一个较大的光圈对准通光孔。一只眼向目镜内看，转动反光镜，使光线反射到镜筒内，直到看到明亮的圆形视野为宜。
光线依次经过显微镜的哪些结构？
二、单目显微镜的操作提示
（一）对光调节
　　把玻片标本正面朝上放在载物台上，用压片夹压住，并要正对通光孔的中心。
　　转动粗准焦螺旋，使镜筒缓慢下降，直到物镜接近玻片标本为止。
　　转动粗准焦螺旋，使镜筒缓慢上升，直到看清物像为止。再略微转动细准焦螺旋，使物像更加清晰。
防止玻片标本碰坏物镜。
二、单目显微镜的操作提示
（二）调焦观察
　　如果需要用更高倍数的物镜观察，应将要观察的部位移至视野中央，再转动转换器转换物镜，用细准焦螺旋调焦后观察（转换物镜后，切忌用粗准焦螺旋调焦）。如果需要，可以调节视野亮度。
二、单目显微镜的操作提示
　　打开显微镜电源开关，确认载物台已经降到最低处、低倍物镜对准通光孔。
　　调节两个目镜间距离以适应瞳距，用光源调节旋钮调节视野亮度。
三、双目显微镜的操作提示
（一）对光调节
　　将玻片标本放在载物台上，通过调整移动手轮将标本移至通光孔中心。
　　转动粗准焦螺旋，使载物台缓慢上升，至玻片标本尽量接近物镜。此过程要从侧面注视。
　　转动粗准焦螺旋，使载物台缓慢下降，直到看清物像。转动细准焦螺旋，使物像更加清晰。
微调目镜间距离使双目观察到的视野完全重合
三、双目显微镜的操作提示
（二）调焦观察
　　数码液晶显微镜的操作步骤与双目显微镜的基本一致。数码液晶显微镜可以直接在液晶屏上显示观察到的视野画面，为拍照和录像提供了极大的便利。
四、数码液晶显微镜的操作提示
显微镜放大倍数的计算
显微镜的放大倍数=
目镜的放大倍数×物镜的放大倍数
显微镜的放大倍数是多少呢？
目镜
物镜
放大倍数
放大倍数
五、显微镜的成像
显微镜序号 目镜 物镜 显微镜的放大倍数
1 5× 10×
2 16× 40×
50倍
640倍
低倍镜下的显微镜细胞图
高倍镜下的显微镜细胞图
显微镜的放大倍数越小，观察到的物像就越_____，但观察到的细胞数量就越_____，视野范围就越_____，视野就越_____。
显微镜的放大倍数越大，观察到的物像就越_____，但观察到的细胞数量就越_____，视野范围就越_____，视野就越_____ 。
小
多
大
亮
低倍镜和高倍镜下观察到的物像有什么不同？
五、显微镜的成像
大
少
小
暗
五、显微镜的成像
显微镜视野中的物像
左右相反
上下颠倒
目镜内看到的是_______
倒像
上
上
上
上
　　物像移动的方向与移动玻片标本的方向_______。
相反
试一试：上下、左右移动玻片标本。
怎样将要观察的物像移到视野中央？
五、显微镜的成像
上
上
物像在哪个方向，玻片标本就向哪个方向移动。
五、显微镜的成像
判断污点位置
视野中的污点可能出现在目镜、物镜和玻片标本上。
如果显微镜观察的视野中出现了一个污点，
你用什么方法判断它的位置？
　　移动玻片标本，若视野中的污点移动了，则污点在玻片标本上；否则继续转动目镜，若污点转动，说明在目镜上；若污点不动，则说明污点在物镜上。
思考：
甲
乙
利用单目显微镜观察细胞得到甲、乙两个视野，如何把视野中的物像从图甲转为图乙？
向左移动玻片标本
转动转换器
（由低倍物镜换
为高倍物镜）
　　调节光圈
　　　　（或转换反光镜）
转动细准焦螺旋
显微镜的成像
对光调光
调焦观察
显微镜的放大倍数＝目镜的放大倍数×物镜的放大倍数
目镜内看到的物像是倒像
物像移动的方向与移动玻片标本的方向相反
单目显微镜的使用
单目显微镜的构造和功能
