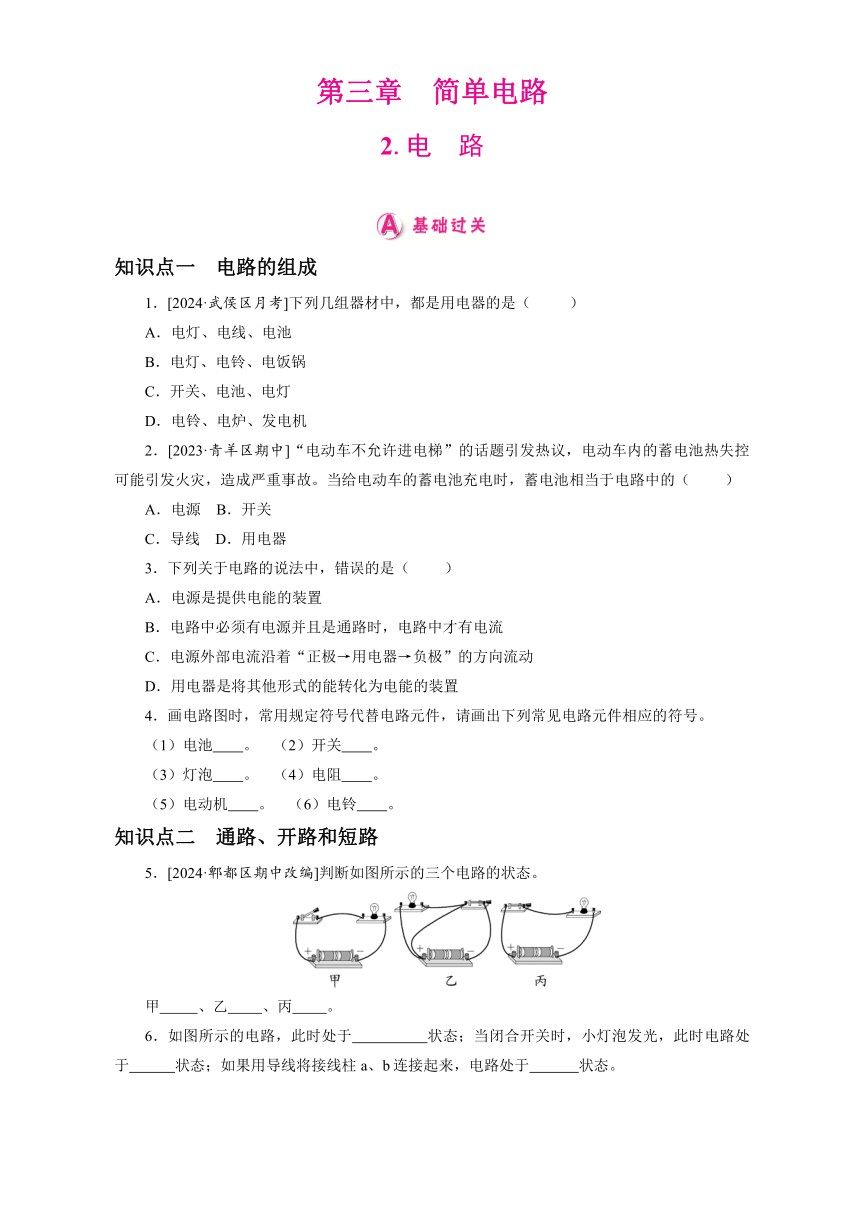

第三章　简单电路
2.电　路
知识点一　电路的组成
1．[2024·武侯区月考]下列几组器材中，都是用电器的是（　 　）
A．电灯、电线、电池
B．电灯、电铃、电饭锅
C．开关、电池、电灯
D．电铃、电炉、发电机
2．[2023·青羊区期中]“电动车不允许进电梯”的话题引发热议，电动车内的蓄电池热失控可能引发火灾，造成严重事故。当给电动车的蓄电池充电时，蓄电池相当于电路中的（　 　）
A．电源 B．开关
C．导线 D．用电器
3．下列关于电路的说法中，错误的是（　 　）
A．电源是提供电能的装置
B．电路中必须有电源并且是通路时，电路中才有电流
C．电源外部电流沿着“正极→用电器→负极”的方向流动
D．用电器是将其他形式的能转化为电能的装置
4．画电路图时，常用规定符号代替电路元件，请画出下列常见电路元件相应的符号。
（1）电池　　。 （2）开关　　。
（3）灯泡　　。 （4）电阻　　。
（5）电动机　　。 （6）电铃　　。
知识点二　通路、开路和短路
5．[2024·郫都区期中改编]判断如图所示的三个电路的状态。
甲　 、乙　 　、丙　 　。
6．如图所示的电路，此时处于 　状态；当闭合开关时，小灯泡发光，此时电路处于　 　状态；如果用导线将接线柱a、b连接起来，电路处于　 　状态。

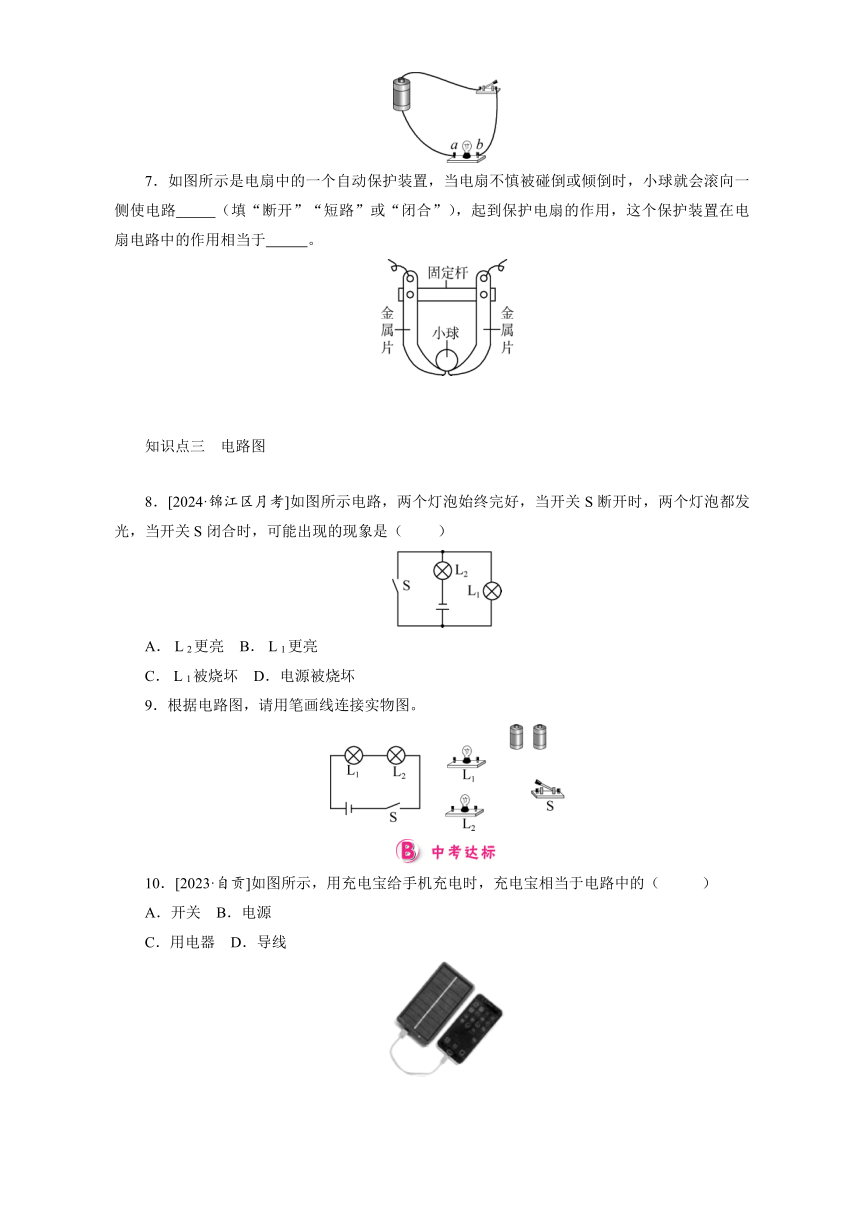

7．如图所示是电扇中的一个自动保护装置，当电扇不慎被碰倒或倾倒时，小球就会滚向一侧使电路　 　（填“断开”“短路”或“闭合”），起到保护电扇的作用，这个保护装置在电扇电路中的作用相当于　 　。
知识点三　电路图
8．[2024·锦江区月考]如图所示电路，两个灯泡始终完好，当开关 S 断开时，两个灯泡都发光，当开关 S 闭合时，可能出现的现象是（　 　）
A． L 2更亮 B． L 1更亮
C． L 1被烧坏 D．电源被烧坏
9．根据电路图，请用笔画线连接实物图。
10．[2023·自贡]如图所示，用充电宝给手机充电时，充电宝相当于电路中的（　 　）
A．开关 B．电源
C．用电器 D．导线
　　
11．[2022·自贡]小谢在做实验时，先连成如图所示的电路，闭合开关 S1并观察灯泡亮暗情况后，再闭合开关 S 2，小谢看到的现象是（ 　）
A．两只灯泡一直都不亮
B．两只灯泡一直亮
C．两只灯泡开始都亮，后来 L 2不亮
D．两只灯泡开始都亮，后来 L 1不亮
12．[2022·德阳]如图所示，标有“3.8 V ”字样的两个小灯泡串联连接在电源电压为3 V 的电路中，在闭合开关时，两个小灯泡都发光。如果把一根完好的导线接在小灯泡 L 2的两端，你观察到两小灯泡的变化情况：（1） L 1　 　；（2） L 2　 　。（均填“熄灭”“变亮”或“变暗”）。
13．[2021·鄂州]请根据如图所示的实物图，画出对应的电路图。
　Ｋ
14．[2024·夷陵区期中]目前市场上的某些电动自行车充电口存在安全隐患，有孩子把一枚硬币塞入如图所示的充电口的A、B接线柱之间，结果硬币冒出火花，孩子的手指严重烧伤，这是电路中的　 现象。在此过程中，蓄电池的化学能转化为　 　能。
　　
15．假设有恐怖分子在公共场所安装了定时炸弹，其引爆装置如图所示，当起爆器中有电流通过时就会引起爆炸。请你根据所给的电路图回答下列问题。
（1）起爆前定时开关 S 是　 　（填“闭合”或“断开”）的。
（2）电路中安装一个灯泡，是为了在起爆前对电路起保护作用，防止发生　 　故障。
（3）设定起爆时间一到，定时开关 S 会自动由一种状态切换成另一种状态而发生爆炸。为使引爆装置停止工作，拆弹专家应在图中　 　（填“a”或“b”）处剪断导线。
16．如图所示，实验小组的同学连好电路后，闭合开关发现灯泡不亮，于是小文用一根导线检查故障所在。
①闭合开关，将导线连接在a、b之间，发现灯泡不亮；
②闭合开关，将导线连在b、c间，灯泡仍不亮；
③闭合开关，将导线连在c、d间，灯泡亮了。
根据以上操作分析：电路故障出现在　 　；故障是　 　。
参考答案
1.B　2.D　3.D
4.（1）　（2）　（3）
（4）　（5）　（6）
5.开路　短路　通路　6.开路　通路　短路　7.断开　开关　8.A
9.如答图所示。
答图
10．B　11.D　12.变亮　熄灭
13．如答图所示。
答图
14．短路　电　15.(1)闭合　(2)短路　(3)a　16.c、d间(或开关处)　开关断路(开关接触不良)
