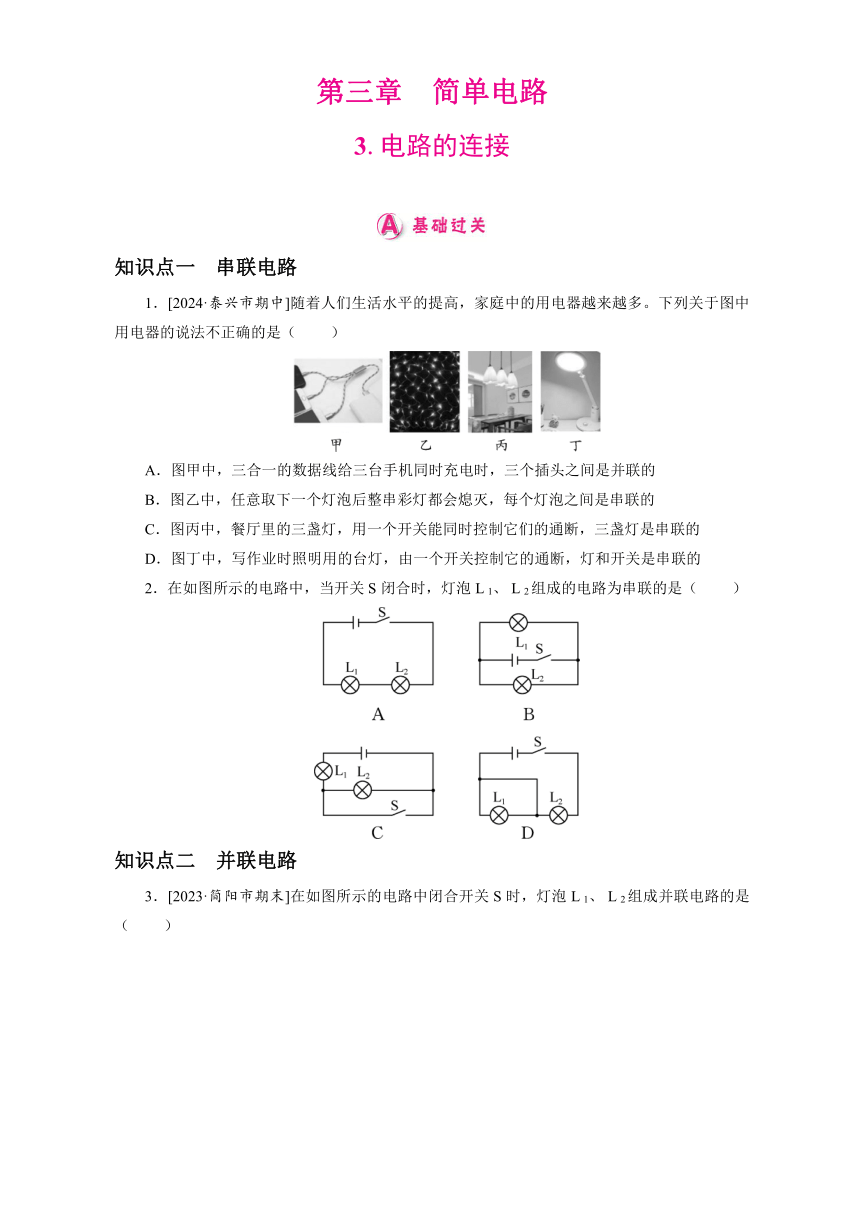

第三章　简单电路
3.电路的连接
知识点一　串联电路
1．[2024·泰兴市期中]随着人们生活水平的提高，家庭中的用电器越来越多。下列关于图中用电器的说法不正确的是（　 　）
A．图甲中，三合一的数据线给三台手机同时充电时，三个插头之间是并联的
B．图乙中，任意取下一个灯泡后整串彩灯都会熄灭，每个灯泡之间是串联的
C．图丙中，餐厅里的三盏灯，用一个开关能同时控制它们的通断，三盏灯是串联的
D．图丁中，写作业时照明用的台灯，由一个开关控制它的通断，灯和开关是串联的
2．在如图所示的电路中，当开关 S 闭合时，灯泡 L 1、 L 2组成的电路为串联的是（　 　）
知识点二　并联电路

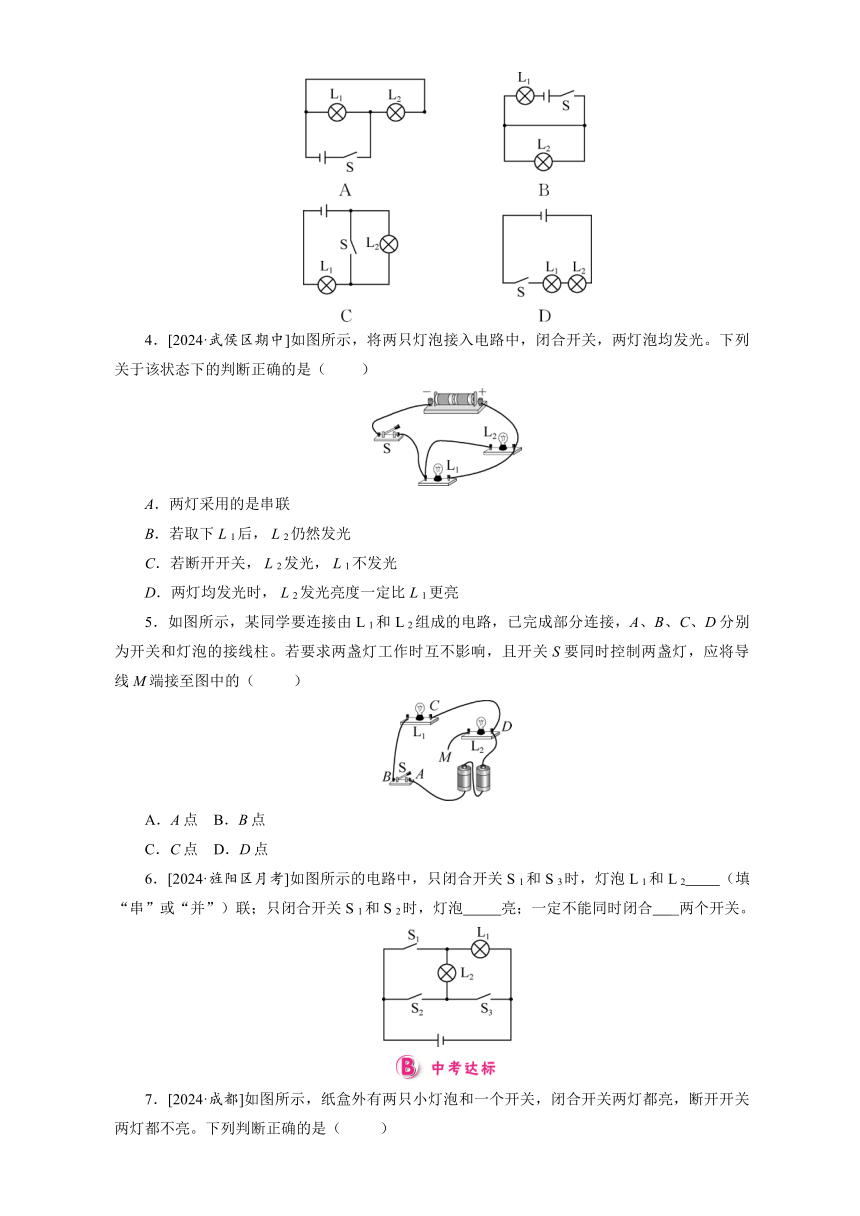

3．[2023·简阳市期末]在如图所示的电路中闭合开关 S 时，灯泡 L 1、 L 2组成并联电路的是（　 　）
4．[2024·武侯区期中]如图所示，将两只灯泡接入电路中，闭合开关，两灯泡均发光。下列关于该状态下的判断正确的是（　 　）
A．两灯采用的是串联
B．若取下 L 1后， L 2仍然发光
C．若断开开关， L 2发光， L 1不发光
D．两灯均发光时， L 2发光亮度一定比 L 1更亮
5．如图所示，某同学要连接由 L 1和 L 2组成的电路，已完成部分连接，A、B、C、D分别为开关和灯泡的接线柱。若要求两盏灯工作时互不影响，且开关 S 要同时控制两盏灯，应将导线M端接至图中的（　 　）
A．A点 B．B点
C．C点 D．D点
6．[2024·旌阳区月考]如图所示的电路中，只闭合开关 S 1和 S 3时，灯泡 L 1和 L 2　 　（填“串”或“并”）联；只闭合开关 S 1和 S 2时，灯泡　 　亮；一定不能同时闭合　 两个开关。
7．[2024·成都]如图所示，纸盒外有两只小灯泡和一个开关，闭合开关两灯都亮，断开开关两灯都不亮。下列判断正确的是（　 　）
A．盒内一定有两节电池
B．盒内一定有电源供电
C．两只灯泡一定是串联关系
D．两只灯泡一定是并联关系
8．[2024·呼和浩特]现代科技迅猛发展，不断改变着我们的生活。梁伟同学观察到扫地机器人有这样的特点：（1）闭合 S 1，扫地机器人开始扫地；（2）同时闭合 S 1和 S 2，开启拖地功能（扫拖同时进行）。扫地功能由电动机 M 完成，拖地功能相当于电阻R。其等效电路图正确的是（　 　）
9．[2022·成都]实验小组的同学连接了四个电路（如图所示）来探究开关的控制作用，下列判断正确的是（　 　）
A．甲电路中，开关 S 只控制 L 1
B．乙电路中，闭合开关 S ，两灯都亮
C．丙电路中，闭合开关 S ， L 1亮， L 2不亮
D．丁电路中，断开开关 S ， L 1不亮， L 2亮
10．[2024·双流区期中]如图所示，要使灯 L 1、 L 2组成并联电路，则应闭合开关　 　；要使灯 L 1、 L 2组成串联电路，则应闭合开关　 　。
　
11．[2023·金牛区期末]如图所示的电路中，为使两灯并联，应闭合开关　 　；若断开 S 2，闭合开关 S 1、 S 3，能通电发光的小灯泡是　 　。
12．小红用ab、cd等若干导线连接了如图所示的电路（所有元件均完好）。
（1）当开关闭合时，灯 L 1　 　，灯 L 2　 　。（均填“发光”或“不发光”）
（2）如何修改可以使其成为正确的电路？（要求只改变一根导线的连接）
①成为串联电路：去掉导线　 　。
②成为并联电路：　 　。
参考答案
1．C　2.A　3.A　4.B　5.B　6.并　L1　S2、S3
7．B　8.A　9.D　10.S1、S2　S3　11.S2、S3　L1
12．(1)不发光　不发光　(2)①be　②去掉fe连接fd，或去掉ab连接ac
