第三章　简单电路
4.跨学科实践：电路创新设计展示
知识点一　开关的组合

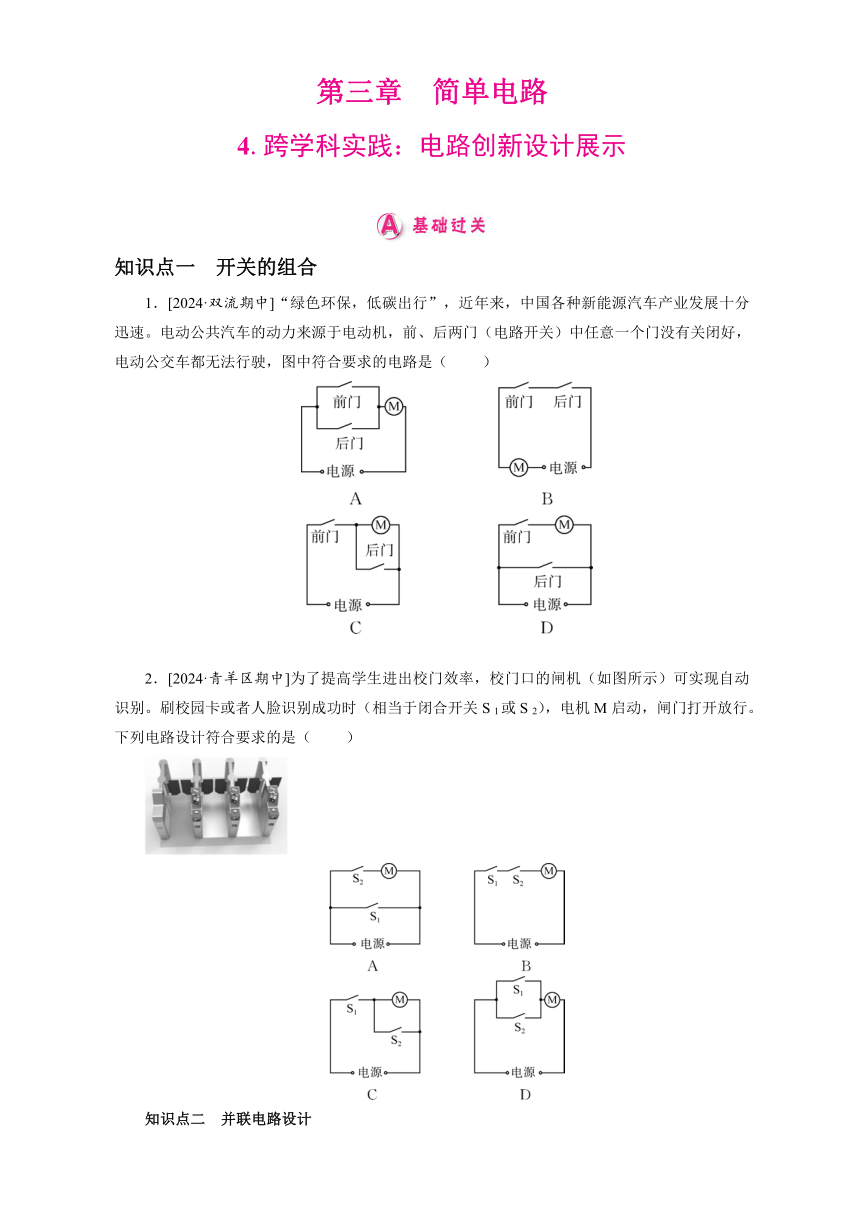

1．[2024·双流期中]“绿色环保，低碳出行”，近年来，中国各种新能源汽车产业发展十分迅速。电动公共汽车的动力来源于电动机，前、后两门（电路开关）中任意一个门没有关闭好，电动公交车都无法行驶，图中符合要求的电路是（　 　）
2．[2024·青羊区期中]为了提高学生进出校门效率，校门口的闸机（如图所示）可实现自动识别。刷校园卡或者人脸识别成功时（相当于闭合开关 S 1或 S 2），电机 M 启动，闸门打开放行。下列电路设计符合要求的是（　 　）
知识点二　并联电路设计

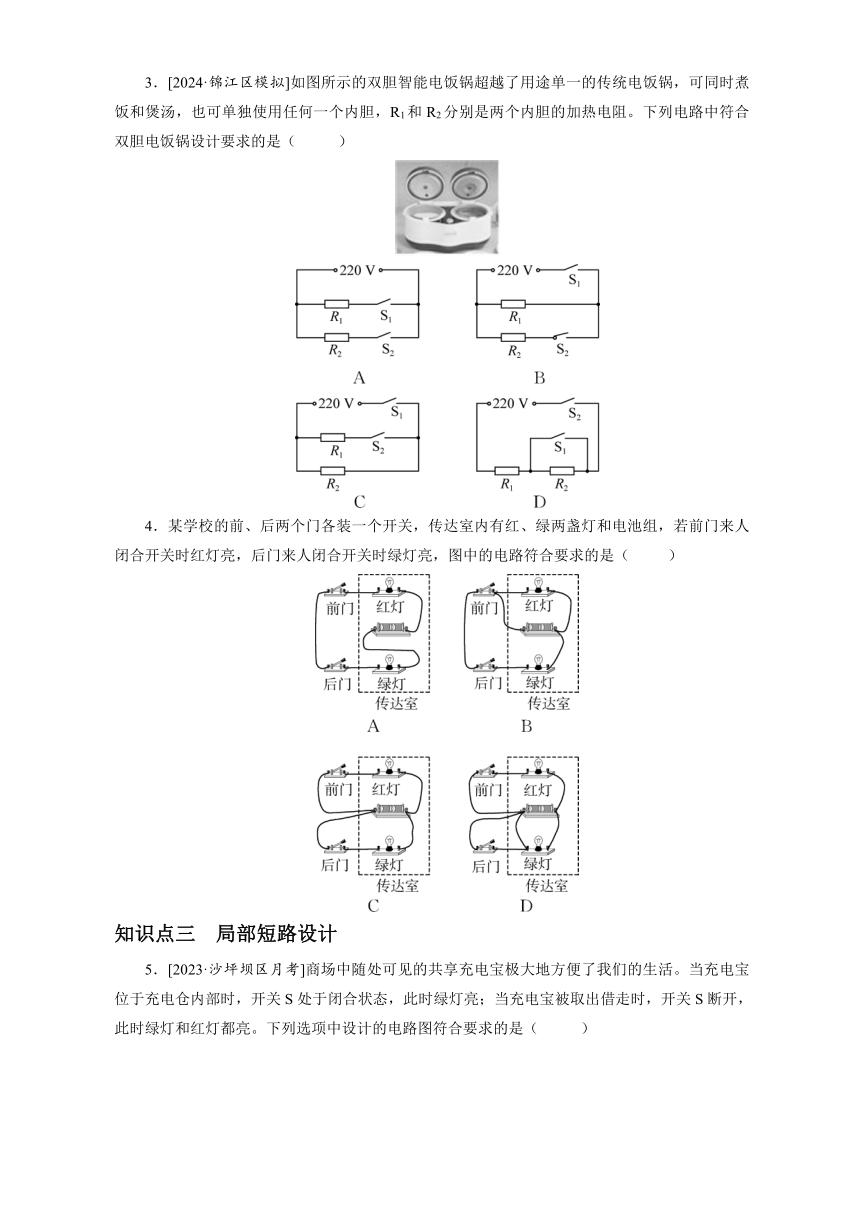

3．[2024·锦江区模拟]如图所示的双胆智能电饭锅超越了用途单一的传统电饭锅，可同时煮饭和煲汤，也可单独使用任何一个内胆，R1和R2分别是两个内胆的加热电阻。下列电路中符合双胆电饭锅设计要求的是（　 　）
4．某学校的前、后两个门各装一个开关，传达室内有红、绿两盏灯和电池组，若前门来人闭合开关时红灯亮，后门来人闭合开关时绿灯亮，图中的电路符合要求的是（　 　）
知识点三　局部短路设计
5．[2023·沙坪坝区月考]商场中随处可见的共享充电宝极大地方便了我们的生活。当充电宝位于充电仓内部时，开关 S 处于闭合状态，此时绿灯亮；当充电宝被取出借走时，开关 S 断开，此时绿灯和红灯都亮。下列选项中设计的电路图符合要求的是（　 　）
6．如图所示是具有报警功能的文物展示台，该展示台由木板，弹簧，金属片A、B、C和报警电路组成。当小偷把物品搬离展示台时，金属片B在弹力作用下与金属片A、C分开，这时灯　 　、电铃　 　。
7．[2024·巴中]为了减少炒菜时对油烟的吸入，厨房里安装了一台抽油烟机。抽油烟机上面的照明灯和电动机既可以同时工作又可以独立工作。以下关于抽油烟机内部电路设计，你认为符合要求的是（　 ）
8．[2024·遂宁]如图所示的电动独轮车依靠电力驱动，低碳环保。当电源开关 S 闭合时指示灯亮起，独轮车处于待机状态，当人站在独轮车上时开关 S1自动闭合，电动机工作，独轮车才开始运动。下列电路设计符合上述要求的是（　 　）
9．某款吊扇灯由一个电风扇和三个普通照明灯泡组成，闭合开关 S2后，风扇工作，闭合开关 S 1后，三个灯泡同时工作，风扇与灯泡工作互不影响，则下列电路图符合实际的是（　 　）
10．根据要求设计电路图，并连接实物图。某医院病房内病人需要护理时，按床边的按钮开关就能及时通知护士：1号床的病人按下开关 S 1，护士值班室的灯 L1亮，电铃响；2号床的病人按下开关 S 2，护士值班室的灯 L 2亮，电铃响（实物图中，电铃上方两条黑线为接线头）。
【答案】 如答图所示。
答图
参考答案
【分层训练】
1．B　2.D　3.A　4.C　5.A　6.亮　响　7.A　8.C
9．D
10．如答图所示。
答图
