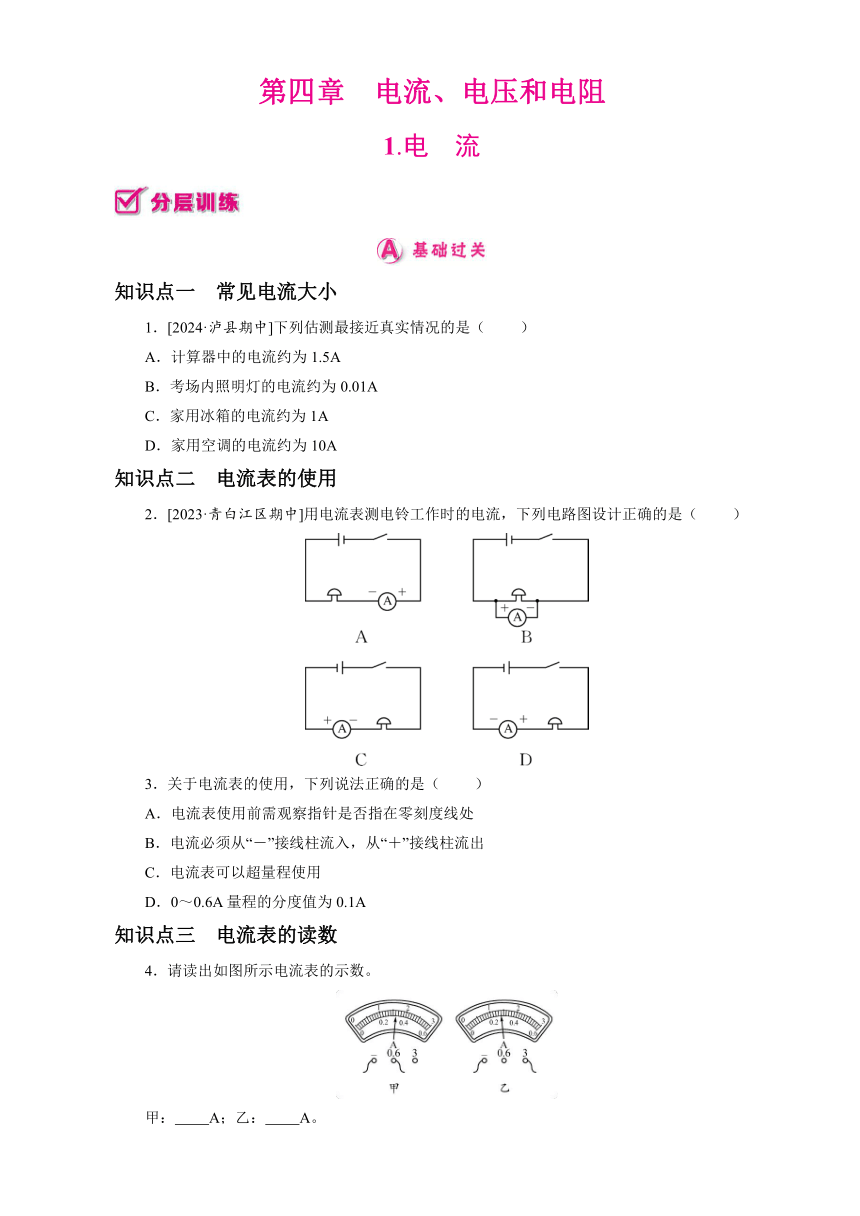

第四章　电流、电压和电阻
1.电　流
知识点一　常见电流大小
1．[2024·泸县期中]下列估测最接近真实情况的是（　 　）
A．计算器中的电流约为1.5A
B．考场内照明灯的电流约为0.01A
C．家用冰箱的电流约为1A
D．家用空调的电流约为10A
知识点二　电流表的使用
2．[2023·青白江区期中]用电流表测电铃工作时的电流，下列电路图设计正确的是（　 　）
3．关于电流表的使用，下列说法正确的是（　 　）
A．电流表使用前需观察指针是否指在零刻度线处
B．电流必须从“－”接线柱流入，从“＋”接线柱流出
C．电流表可以超量程使用
D．0～0.6A量程的分度值为0.1A
知识点三　电流表的读数
4．请读出如图所示电流表的示数。
甲：　 　A；乙：　 　A。

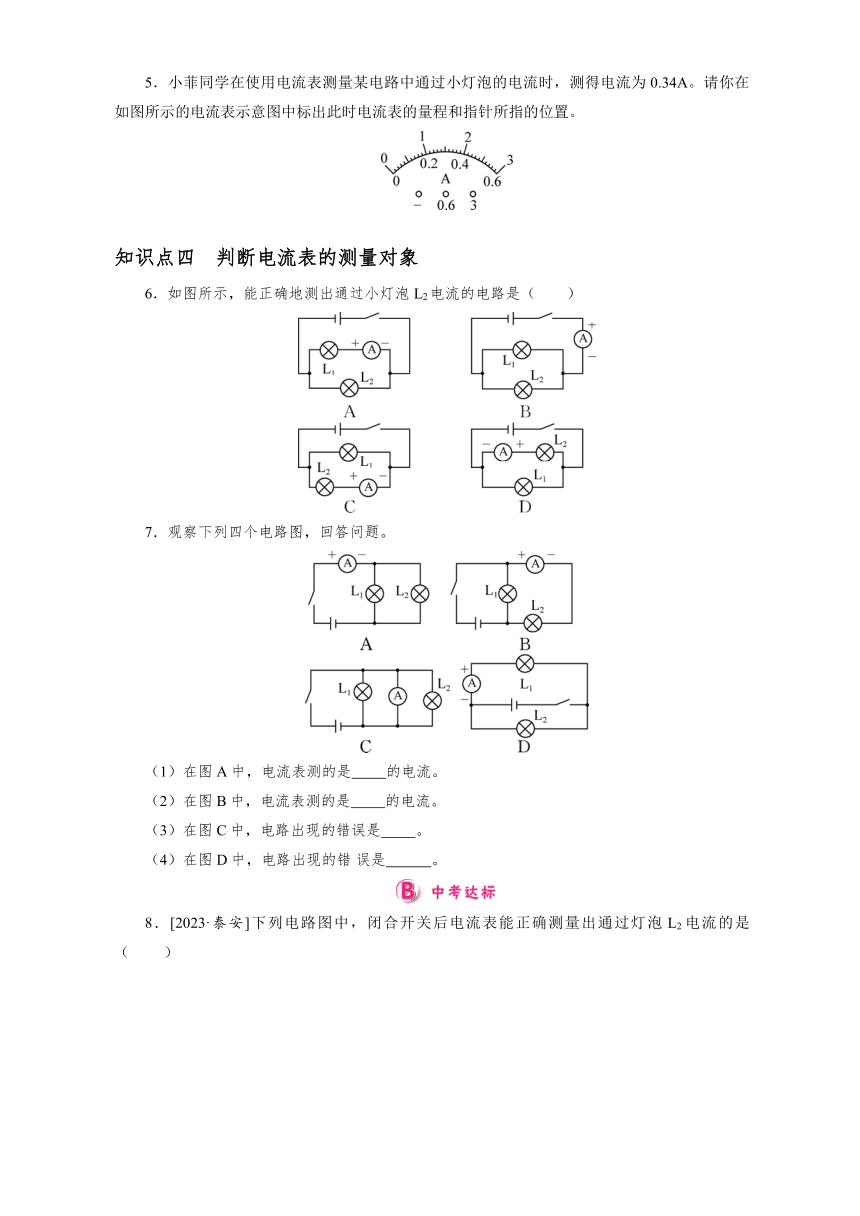

5．小菲同学在使用电流表测量某电路中通过小灯泡的电流时，测得电流为0.34A。请你在如图所示的电流表示意图中标出此时电流表的量程和指针所指的位置。
　　
知识点四　判断电流表的测量对象
6．如图所示，能正确地测出通过小灯泡L2电流的电路是（　　）
7．观察下列四个电路图，回答问题。
（1）在图A中，电流表测的是　 　的电流。
（2）在图B中，电流表测的是　 　的电流。
（3）在图C中，电路出现的错误是　 　。
（4）在图D中，电路出现的错 误是　 　。
8．[2023·泰安]下列电路图中，闭合开关后电流表能正确测量出通过灯泡L2电流的是（　 　）
9．[2022·菏泽]关于如图所示的电路有以下判断：①L1和L2两灯泡串联；②L1和L2两灯泡并联；③电流表A1测灯泡L1的电流；④电流表A2测电路中的总电流。其中正确的有（　 　）
A．①③ B．①④
C．②③ D．②④
10．[2024·温江区模拟]下列对如图所示实物电路图的分析正确的是（　 ）
A．L1和L2并联 B．S只控制L2
C．A1测L1的电流 D．A2测L2的电流
11．甲、乙、丙三位同学在做用电流表测电流的实验中，闭合开关前，他们的电流表指针在零刻度处，当闭合开关试触时，发现电流表指针摆动分别出现了如图（a）、（b）、（c）所示的三种情况。而小虎和小明在做同样的实验时，小虎刚接好最后一根导线，灯即发光；小明正确连接好电路，刚要闭合开关时，发现电流表指针如图（b）所示。请分析他们在实验时分别存在什么问题，并写在下面的横线上。
甲同学的问题：　 　。
乙同学的问题：　 　。
丙同学的问题：　 　。
小虎的问题：　 　。
小明的问题：　 　。
12．请根据如图甲所示的电路图连接图乙实物图，要求导线不能交叉，电流表使用0～0.6A量程。
甲 乙
　
参考答案
【分层训练】
1．C　2.D　3.A　4.0.32　1.4
5.
6．D　7.(1)干路　(2)L2　(3)电流表造成短路
(4)电流表“＋”“－”接线柱接反了　8.D　9.D　10.A　11.电流表的正负接线柱接反了　所选的量程太大　所选的量程太小　连接实物电路前开关没有断开　电流表没有校零
12.
