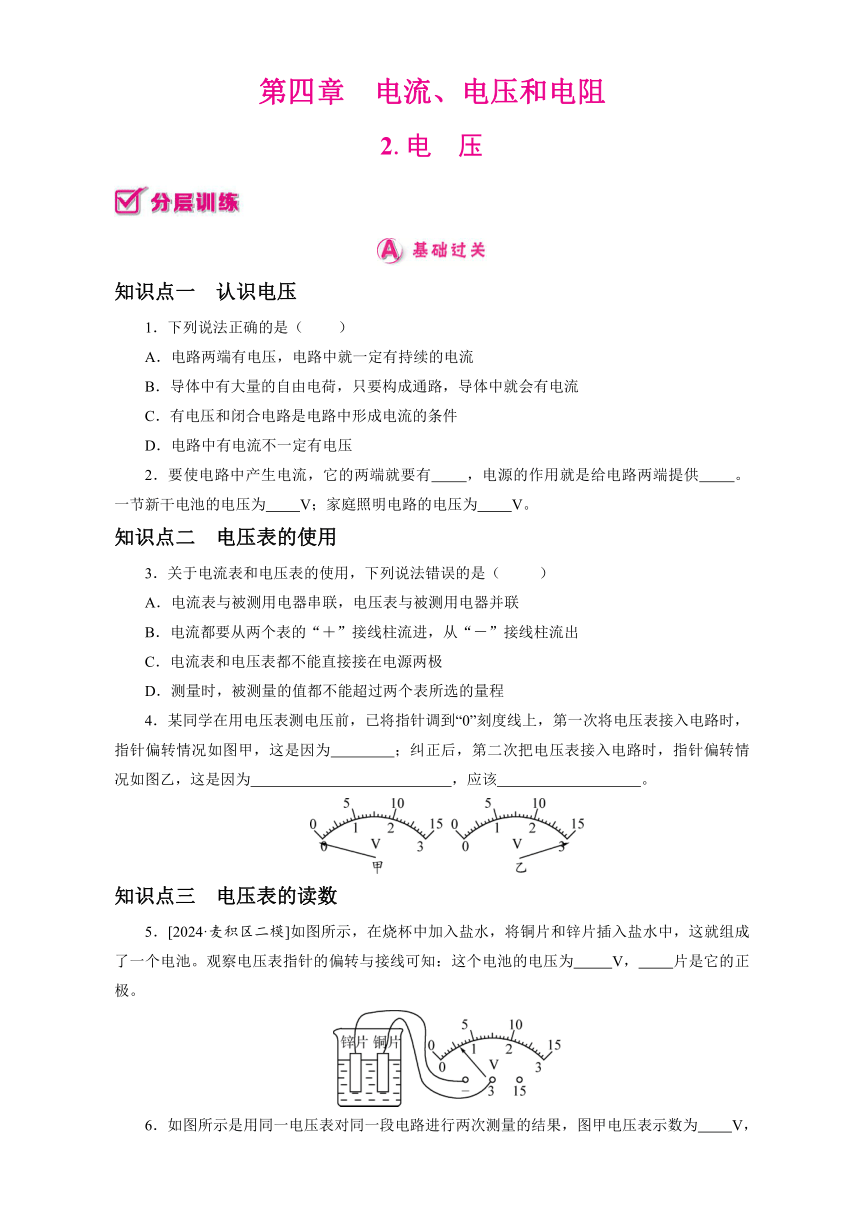

第四章　电流、电压和电阻
2.电　压
知识点一　认识电压
1．下列说法正确的是（　 　）
A．电路两端有电压，电路中就一定有持续的电流
B．导体中有大量的自由电荷，只要构成通路，导体中就会有电流
C．有电压和闭合电路是电路中形成电流的条件
D．电路中有电流不一定有电压
2．要使电路中产生电流，它的两端就要有　 　，电源的作用就是给电路两端提供　 　。一节新干电池的电压为　 　V；家庭照明电路的电压为　 　V。
知识点二　电压表的使用
3．关于电流表和电压表的使用，下列说法错误的是（　 　）
A．电流表与被测用电器串联，电压表与被测用电器并联
B．电流都要从两个表的“＋”接线柱流进，从“－”接线柱流出
C．电流表和电压表都不能直接接在电源两极
D．测量时，被测量的值都不能超过两个表所选的量程
4．某同学在用电压表测电压前，已将指针调到“0”刻度线上，第一次将电压表接入电路时，指针偏转情况如图甲，这是因为　 　；纠正后，第二次把电压表接入电路时，指针偏转情况如图乙，这是因为　 　，应该　 　。
知识点三　电压表的读数
5．[2024·麦积区二模]如图所示，在烧杯中加入盐水，将铜片和锌片插入盐水中，这就组成了一个电池。观察电压表指针的偏转与接线可知：这个电池的电压为　 　V，　 　片是它的正极。

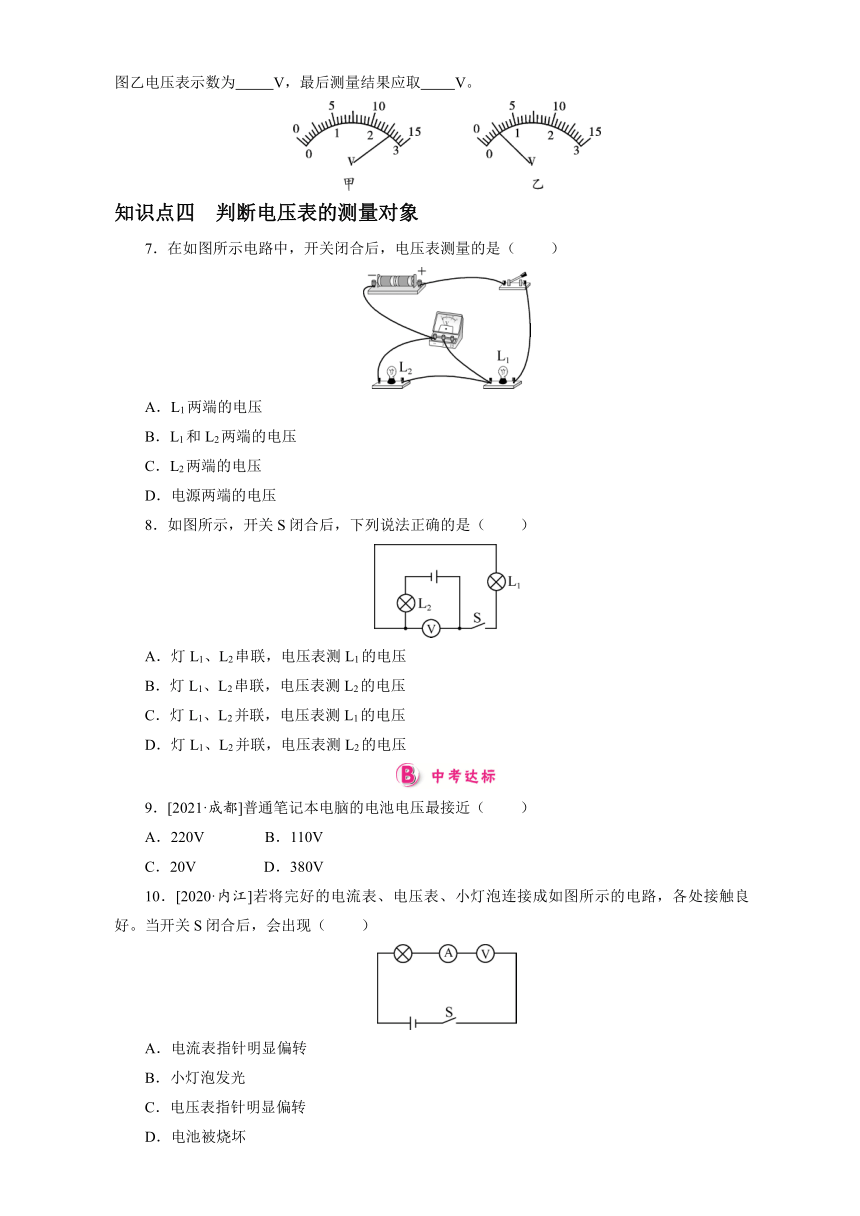

6．如图所示是用同一电压表对同一段电路进行两次测量的结果，图甲电压表示数为　 　V，图乙电压表示数为　 　V，最后测量结果应取　 　V。
知识点四　判断电压表的测量对象
7．在如图所示电路中，开关闭合后，电压表测量的是（　 　）
A．L1两端的电压
B．L1和L2两端的电压
C．L2两端的电压
D．电源两端的电压
8．如图所示，开关S闭合后，下列说法正确的是（　 　）
A．灯L1、L2串联，电压表测L1的电压
B．灯L1、L2串联，电压表测L2的电压
C．灯L1、L2并联，电压表测L1的电压
D．灯L1、L2并联，电压表测L2的电压
9．[2021·成都]普通笔记本电脑的电池电压最接近（　 　）
A．220V B．110V
C．20V D．380V
10．[2020·内江]若将完好的电流表、电压表、小灯泡连接成如图所示的电路，各处接触良好。当开关S闭合后，会出现（　 　）
A．电流表指针明显偏转
B．小灯泡发光
C．电压表指针明显偏转
D．电池被烧坏
11．[2022·青岛]（多选）小明探究串联电路的电压规律，连接了如图所示的电路，下列做法正确的是（ ）
A．闭合开关S，电压表测量L1两端的电压
B．只将导线①的下端改接到L1右端，闭合开关S，电压表测量L2两端的电压
C．只将导线①的下端改接到L1左端，闭合开关S，电压表测量L1和L2的总电压
D.只将导线②的下端改接到L1左端，闭合开关S，电压表测量L1两端的电压
12．在如图所示的电路中闭合开关后，L1、L2是　 　（填“并”或“串”）联连接，电压表V1测的是　 　两端的电压，电压表V2测的是　 　两端的电压。
13．请你用笔画线代替导线按照电路图连接好实物图。（其中电流表的量程为0～0.6A，电压表的量程为0～3V，导线不能交叉）
　
14．请根据如图所示实物电路在虚线框内画出对应的电路图。
参考答案
【分层训练】
1．C　2.电压　电压　1.5　220　3.C　4.电压表的正负接线柱接反了　选用的量程偏小了　换用较大的量程　5.0.6　铜　6.2.6　2.5　2.6　7.C　8.A　9.C　10.C　11.BC　12.串　L1　电源(或L1和L2)
13. 14.
