5.变阻器

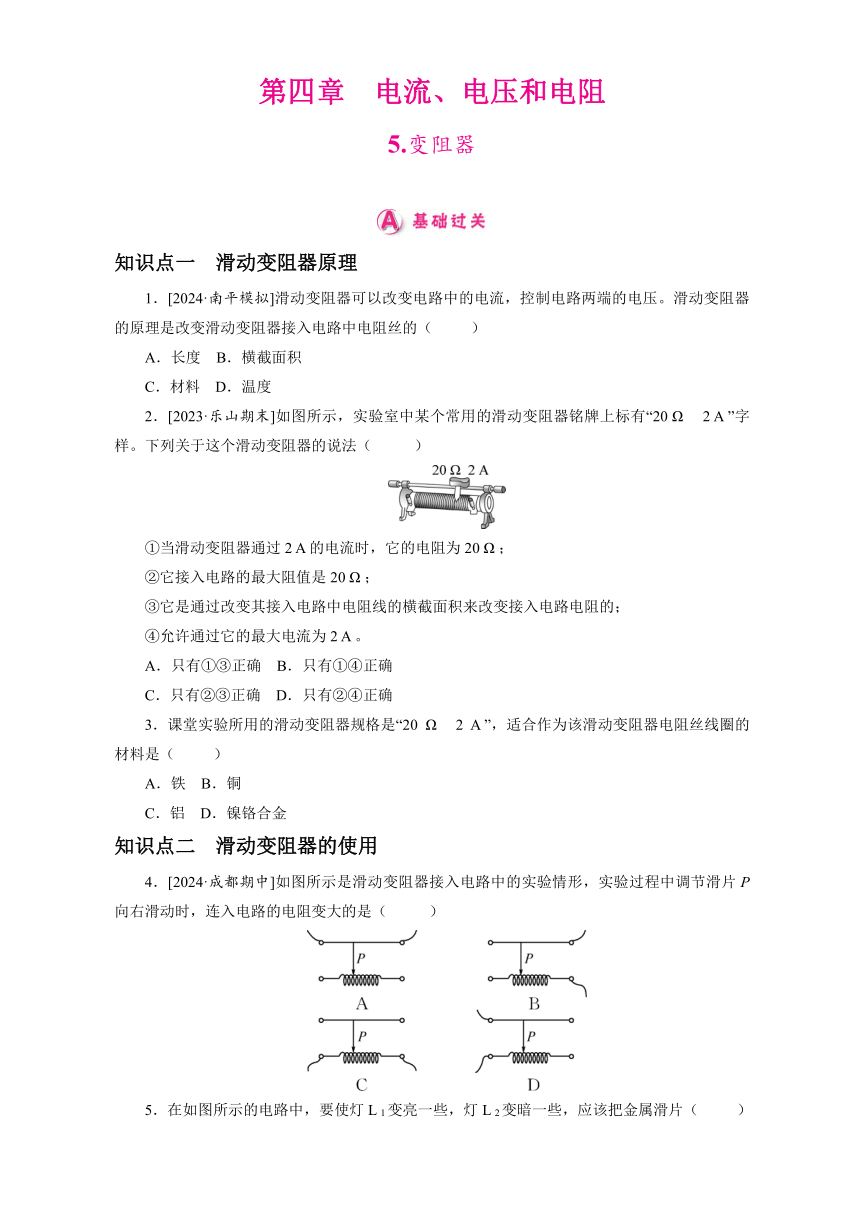

知识点一　滑动变阻器原理
1．[2024·南平模拟]滑动变阻器可以改变电路中的电流，控制电路两端的电压。滑动变阻器的原理是改变滑动变阻器接入电路中电阻丝的（　 　）
A．长度 B．横截面积
C．材料 D．温度
2．[2023·乐山期末]如图所示，实验室中某个常用的滑动变阻器铭牌上标有“20 Ω 　2 A ”字样。下列关于这个滑动变阻器的说法（　 　）
①当滑动变阻器通过2 A 的电流时，它的电阻为20 Ω ；
②它接入电路的最大阻值是20 Ω ；
③它是通过改变其接入电路中电阻线的横截面积来改变接入电路电阻的；
④允许通过它的最大电流为2 A 。
A．只有①③正确 B．只有①④正确
C．只有②③正确 D．只有②④正确
3．课堂实验所用的滑动变阻器规格是“20 Ω 　2 A ”，适合作为该滑动变阻器电阻丝线圈的材料是（　 　）
A．铁 B．铜
C．铝 D．镍铬合金
知识点二　滑动变阻器的使用
4．[2024·成都期中]如图所示是滑动变阻器接入电路中的实验情形，实验过程中调节滑片P向右滑动时，连入电路的电阻变大的是（　 　）

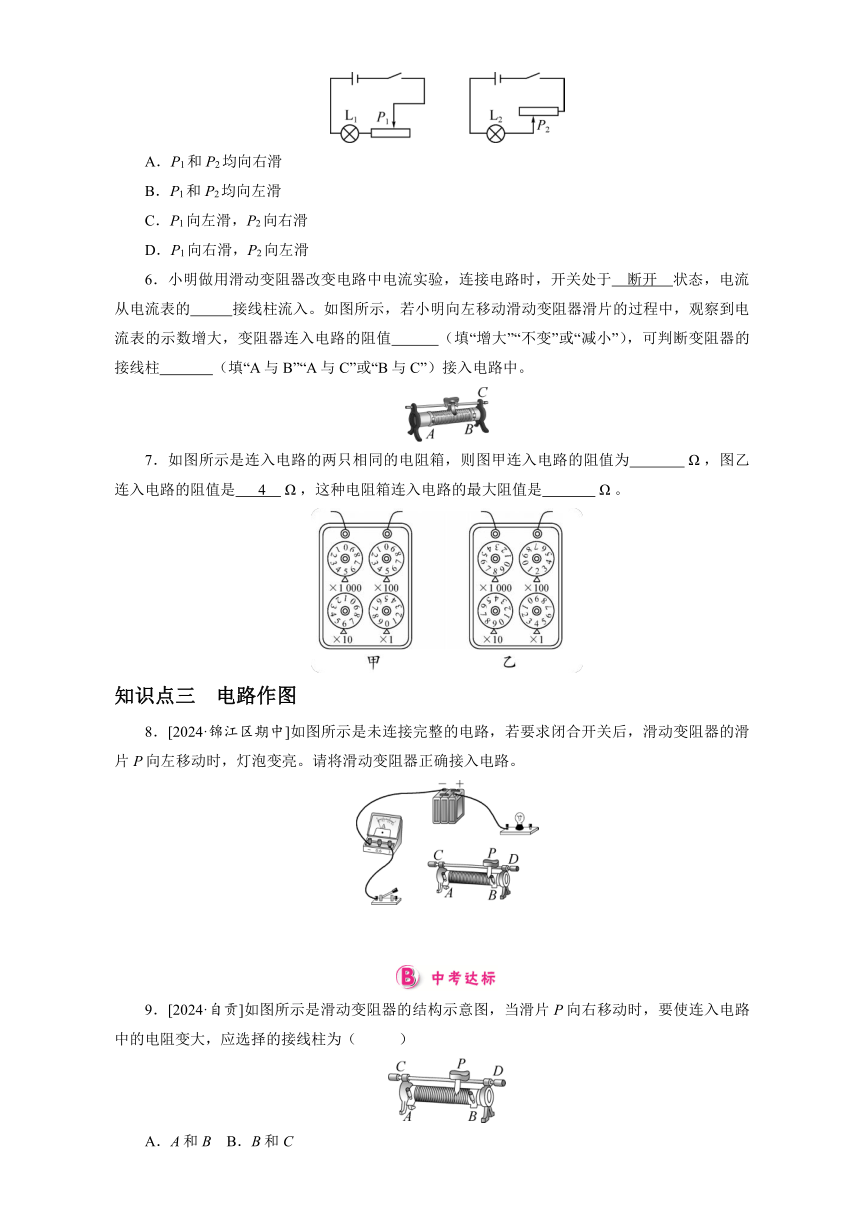

5．在如图所示的电路中，要使灯 L 1变亮一些，灯 L 2变暗一些，应该把金属滑片（　 　）
A．P1和P2均向右滑
B．P1和P2均向左滑
C．P1向左滑，P2向右滑
D．P1向右滑，P2向左滑
6．小明做用滑动变阻器改变电路中电流实验，连接电路时，开关处于　断开　状态，电流从电流表的　 　接线柱流入。如图所示，若小明向左移动滑动变阻器滑片的过程中，观察到电流表的示数增大，变阻器连入电路的阻值　 　（填“增大”“不变”或“减小”），可判断变阻器的接线柱　 　（填“A与B”“A与C”或“B与C”）接入电路中。
7．如图所示是连入电路的两只相同的电阻箱，则图甲连入电路的阻值为　 　 Ω ，图乙连入电路的阻值是　 4　 Ω ，这种电阻箱连入电路的最大阻值是　 　 Ω 。
知识点三　电路作图
8．[2024·锦江区期中]如图所示是未连接完整的电路，若要求闭合开关后，滑动变阻器的滑片P向左移动时，灯泡变亮。请将滑动变阻器正确接入电路。
9．[2024·自贡]如图所示是滑动变阻器的结构示意图，当滑片P向右移动时，要使连入电路中的电阻变大，应选择的接线柱为（　 　）
A．A和B B．B和C
C．B和D D．A和D
10．[2023·天津]电位器实质是一种变阻器，如图所示是电位器的结构和连入电路的示意图，A、B、C是接线柱。当滑片向A端旋转时，连入电路的电阻（　 B 　）
A．变大 B．变小
C．不变 D．先变大后变小
11．如图所示是一种自动测定油箱内油面高度的装置。
（1）图中R是电学中的什么元件？　 　。
（2）油量表是用　 　表改装的。
（3）当油箱中的浮标向上运动时，R的电阻值将　　 　　，对电流的阻碍作用将　 　，此时电路中的电流将　 　。（均填“增大”或“减小”）
12．在滑动变阻器改变灯泡亮度的实验中，同学们连接了如图甲所示的电路。
（1）请在图乙的虚线框内画出图甲相应的电路图。
（2）连接电路时，闭合开关前，应将滑动变阻器的滑片移到　 　（填“A”或“B”）端。闭合开关后，要使灯泡的亮度由暗变亮，应将滑动变阻器的滑片向　 　端移动，此过程电流表的示数将　 　（填“变大”“变小”或“不变”）。
（3）小明同学连接好电路，闭合开关后，发现无论怎样移动滑片P，灯泡的亮度都不发生变化，而且一直很暗，这可能是滑动变阻器同时连接了　 　（填字母）两个接线柱。
（4）小华同学连接电路时，当接完最后一根导线时，灯泡立刻发出耀眼的光并很快熄灭。找出实验操作中的两个不当之处（滑动变阻器选择了“一上一下”两个接线柱）：
①　 　；
②　 　。
参考答案
【分层训练】
1． A 　2. D 　3. D 　4. D 　5. B 　6.断开　正　减小　A与C　7.5 560　8 294　9 999
8. 9． D 　10. B 　11.(1)变阻器　(2)电流　(3)减小　减小　增大
12.（1） (2)B　左　变大　(3)A、B　(4)连接电路时开关没有断开　没有将滑动变阻器的阻值调至最大
