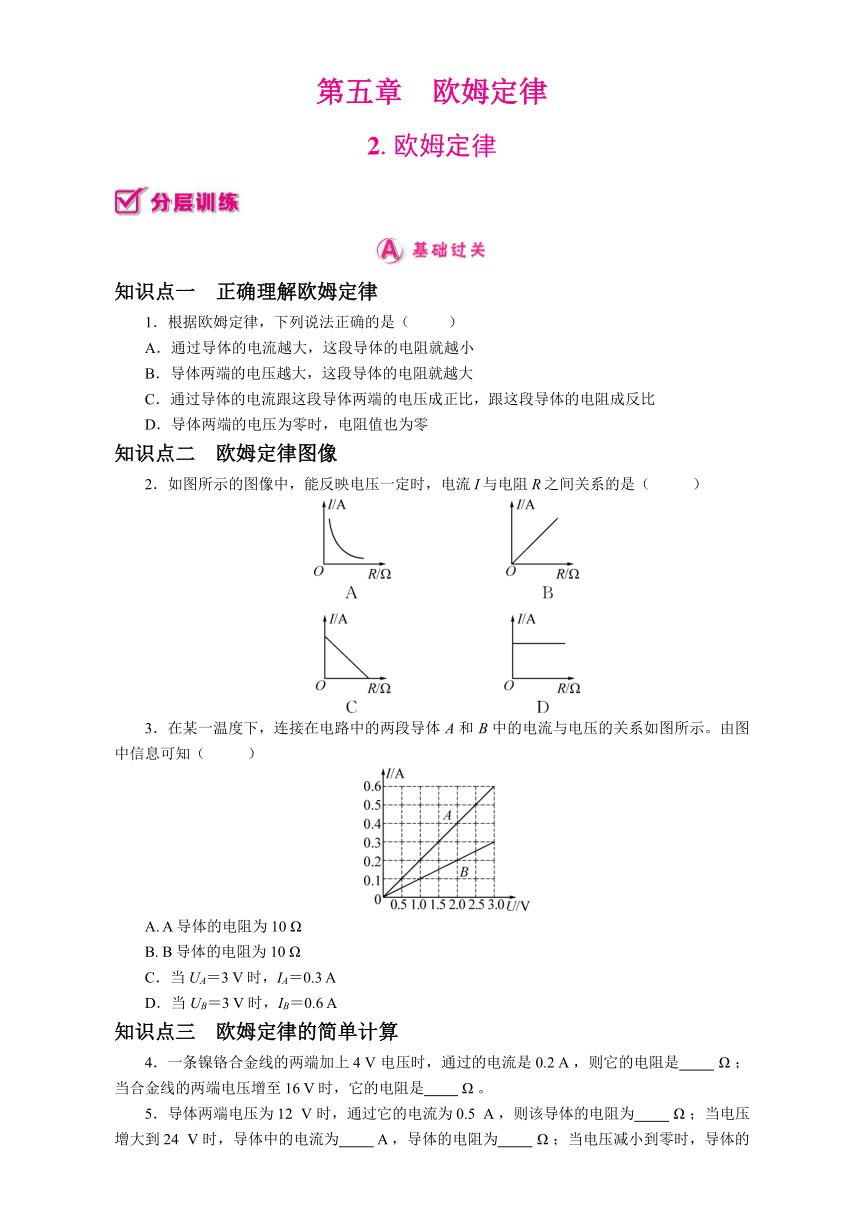

第五章　欧姆定律
2.欧姆定律
知识点一　正确理解欧姆定律
1．根据欧姆定律，下列说法正确的是（　 　）
A．通过导体的电流越大，这段导体的电阻就越小
B．导体两端的电压越大，这段导体的电阻就越大
C．通过导体的电流跟这段导体两端的电压成正比，跟这段导体的电阻成反比
D．导体两端的电压为零时，电阻值也为零
知识点二　欧姆定律图像
2．如图所示的图像中，能反映电压一定时，电流I与电阻R之间关系的是（　 　）
3．在某一温度下，连接在电路中的两段导体A和B中的电流与电压的关系如图所示。由图中信息可知（　 　）
A. A导体的电阻为10 Ω
B. B导体的电阻为10 Ω
C．当UA＝3 V 时，IA＝0.3 A
D．当UB＝3 V 时，IB＝0.6 A
知识点三　欧姆定律的简单计算
4．一条镍铬合金线的两端加上4 V 电压时，通过的电流是0.2 A ，则它的电阻是　 　 Ω ；当合金线的两端电压增至16 V 时，它的电阻是　 　 Ω 。
5．导体两端电压为12 V 时，通过它的电流为0.5 A ，则该导体的电阻为　 　 Ω ；当电压增大到24 V 时，导体中的电流为　 　 A ，导体的电阻为　 　 Ω ；当电压减小到零时，导体的电阻为　 　 Ω 。
6．一只电流表的电阻是0.03 Ω ，最大量程为0～3 A ，加在该电流表两端的电压不能超过　 　 V ，因此电流表　 　（填“能”或“不能”）直接接在电源两极上。
7．一只电压表的内部电阻值是10 kΩ ，量程是0～15 V ，若把它接在某段电路的两端时，测得通过它的电流值是1 mA ，此时电压表两端的电压是　 　 V ，电压表　 　（填“是”或“不是”）安全的。
8．如图所示，这是R1、R2两电阻的电压与电流关系图像，由图可知，两电阻中阻值较大的是电阻　 　，将它们串联接入电压为3 V 的电路中，通过R1和R2电流的大小关系是I1　 　I2。
9．把一个5 Ω 的电阻连到一个电源两端时，测得通过的电流为0.3 A 。若换另一个导体接到这个电源两端，测得电流为0.1 A ，则这个导体的电阻多大？
10．[2022·莆田]从欧姆定律可导出R＝，下列说法正确的是（　 　）
A．当电压为零时，电阻为零
B．当电流增大为原来的2倍时，电阻减小为原来的
C．当电压增大为原来的2倍时，电阻增大为原来的2倍
D．不管电压或电流如何变化，电阻不变
11．[2023·天津]定值电阻R的U I关系图像如图所示，当该电阻两端电压为3 V 时，通过它的电流为（　 　）
A．1 A B．2 A
C．3 A D．4 A
12．[2021·南充]将阻值为100 Ω 的均匀导线对折后的阻值为　 　 Ω ，将此时的导线两端加4.5 V 电压，则通过导线的电流为　 　 A 。
13．用同种材料制成的长度相等但横截面积不同的圆柱体a和b，a比b的横截面积大，按照图中所示将它们接入电路中，通过a、b的电流分别为Ia、Ib，a、b两端电压分别为Ua、Ub，则下列说法正确的是（　 　）
A．Ia＞Ib、Ua＝Ub
B．Ia＜Ib、Ua＝Ub
C．Ia＝Ib、Ua＞Ub
D．Ia＝Ib、Ua＜Ub
14．在如图所示的电路中，电源电压为12 V ，闭合开关 S 后，电流表、电压表的示数分别为0.6 A 和9 V 。
（1）通过R1的电流I1是　 　 A 。
（2）小翔同学在求R1的电阻值时，解题过程如下：
根据欧姆定律，R1＝＝＝15 Ω 。
小翔的解题过程是否正确？请作出判断并说明理由：　 　。
15．某电路电压保持不变，当电路中的电阻值增大5 Ω 时，电流减小到原来的。问电路中原来的电阻值是多少欧？
参考答案
【分层训练】
1． C 　2. A 　3. B 　4.20　20　5.24　1　24　24
6．0.09　不能　7.10　是　8.R1 ＝ 9.15 Ω 　10. D 　11. A 　12.25　0.18　13. A 　14.(1)0.6　(2)错误，电压表的示数表示的是R2两端的电压　15.15Ω
