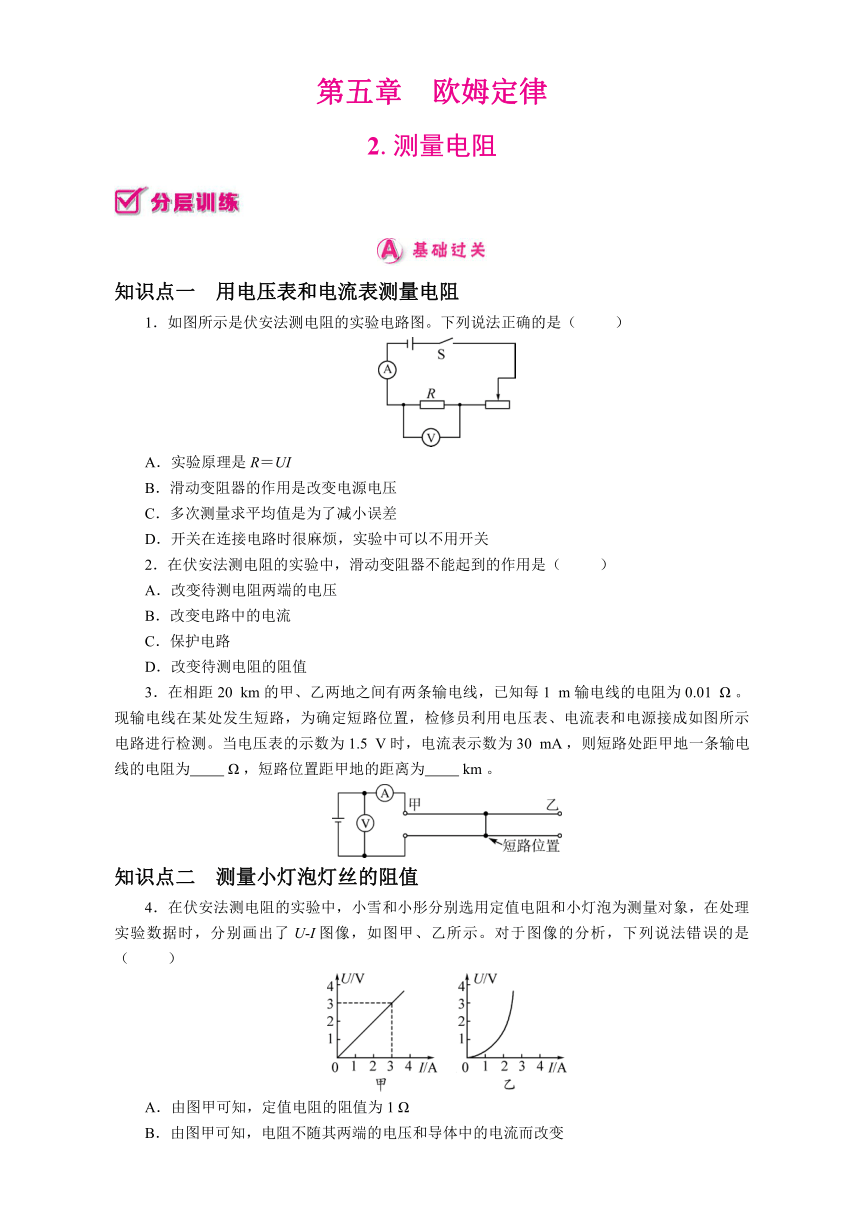

第五章　欧姆定律
2.测量电阻
知识点一　用电压表和电流表测量电阻
1．如图所示是伏安法测电阻的实验电路图。下列说法正确的是（　 　）
A．实验原理是R＝UI
B．滑动变阻器的作用是改变电源电压
C．多次测量求平均值是为了减小误差
D．开关在连接电路时很麻烦，实验中可以不用开关
2．在伏安法测电阻的实验中，滑动变阻器不能起到的作用是（　 　）
A．改变待测电阻两端的电压
B．改变电路中的电流
C．保护电路
D．改变待测电阻的阻值
3．在相距20 km 的甲、乙两地之间有两条输电线，已知每1 m 输电线的电阻为0.01 Ω 。现输电线在某处发生短路，为确定短路位置，检修员利用电压表、电流表和电源接成如图所示电路进行检测。当电压表的示数为1.5 V 时，电流表示数为30 mA ，则短路处距甲地一条输电线的电阻为　 　 Ω ，短路位置距甲地的距离为　 　 km 。
知识点二　测量小灯泡灯丝的阻值
4．在伏安法测电阻的实验中，小雪和小彤分别选用定值电阻和小灯泡为测量对象，在处理实验数据时，分别画出了U I图像，如图甲、乙所示。对于图像的分析，下列说法错误的是（　 　）
A．由图甲可知，定值电阻的阻值为1 Ω
B．由图甲可知，电阻不随其两端的电压和导体中的电流而改变
C．由图乙及实验现象可知，小灯泡的电阻随灯丝温度的增加而增大
D．为了减小误差，应该用多次测量的方法，计算小灯泡的电阻
5．[2024·成都]小张用如图所示的电路测量小灯泡的电阻，电流表和电压表都选用小量程。闭合开关前，将滑动变阻器的滑片移到最右端的目的是　 　。闭合开关，她发现小灯泡不亮，两电表的示数均很小，经过检查，确认电路连接正确，两电表均完好，小张的下一步操作应该是　 　。
6．[2023·成都]实验小组设计如图甲所示电路来测量未知定值电阻Rx的阻值，小富提出：这样只能得到一组数据，测量结果误差可能较大。为了减小误差，需要多次测量，应该在电路中串联一个　 　。他们利用改进后的电路进行实验，并绘制出Rx的U I图像。如图乙所示的A、B两条图线中，　 是他们绘制出的图线。
7．[2023·衡阳]在测量小灯泡的电阻实验中，有如下器材：电压表、电流表、开关、电压为4.5 V 的电源、额定电压为2.5 V 的小灯泡、标有“30 Ω 　1 A ”的滑动变阻器和导线若干。
（1）请用笔画线代替导线，按照图甲所示的电路图将图乙的实物电路连接完整。
（2）连接电路时，开关应　 　（填“断开”或“闭合”）。
（3）甲组同学连接好电路，闭合开关后灯泡发出明亮耀眼的光并很快熄灭。检查后，发现连线正确，请你找出实验中操作不当之处：　 　。
（4）乙组同学闭合开关后，发现小灯泡不亮，但电流表有示数。接下来应进行的操作是　 　（填字母）。
A．检查电路是否开路
B．移动滑动变阻器滑片，观察小灯泡是否发光
（5）丙组同学规范操作进行实验，将得到的数据记录在下面的表格中，根据表格中的数据计算出小灯泡正常发光时的电阻为　 　 Ω （保留一位小数）。他们发现小灯泡的电阻发生了变化，其原因是灯丝电阻受　 　的影响。
实验次数 1 2 3 4
电压U/ V 1.0 1.5 2.0 2.5
电流I/ A 0.18 0.22 0.24 0.26
电阻R/ Ω 5.6 6.8 8.3
8．某同学设计了测量某定值电阻的阻值实验，并记录了多组电压表和电流表的读数，则该同学所连接的电路可能是（　 　）
U/ V 0.6 0.7 0.8 0.9 1.0 1.1
I/ A 0.18 0.21 0.25 0.27 0.30 0.33
9．如图甲所示，在伏安法测小灯泡的阻值实验中，开关闭合前，应将滑动变阻器的滑片移到最　 　端；闭合开关后，要使小灯泡的亮度增加，应将滑片向　 　端移动。考虑温度对灯泡阻值的影响，图乙中能正确反映通过灯泡的电流和灯泡两端电压关系的图线是　 　（填“A”“B”或“C”）。
参考答案
【分层训练】
1． C 　2. D 　3.25　2.5　4. D 　5.保护电路　移动滑动变阻器的滑片，观察小灯泡是否能发光，两电表是否有示数　6.滑动变阻器　A
7．(1) (2)断开　(3)闭合开关前，滑动变阻器滑片没有移到阻值最大处　(4) B 　(5)9.6　温度　8. B 　9.右　左　C
