第七章　磁与电

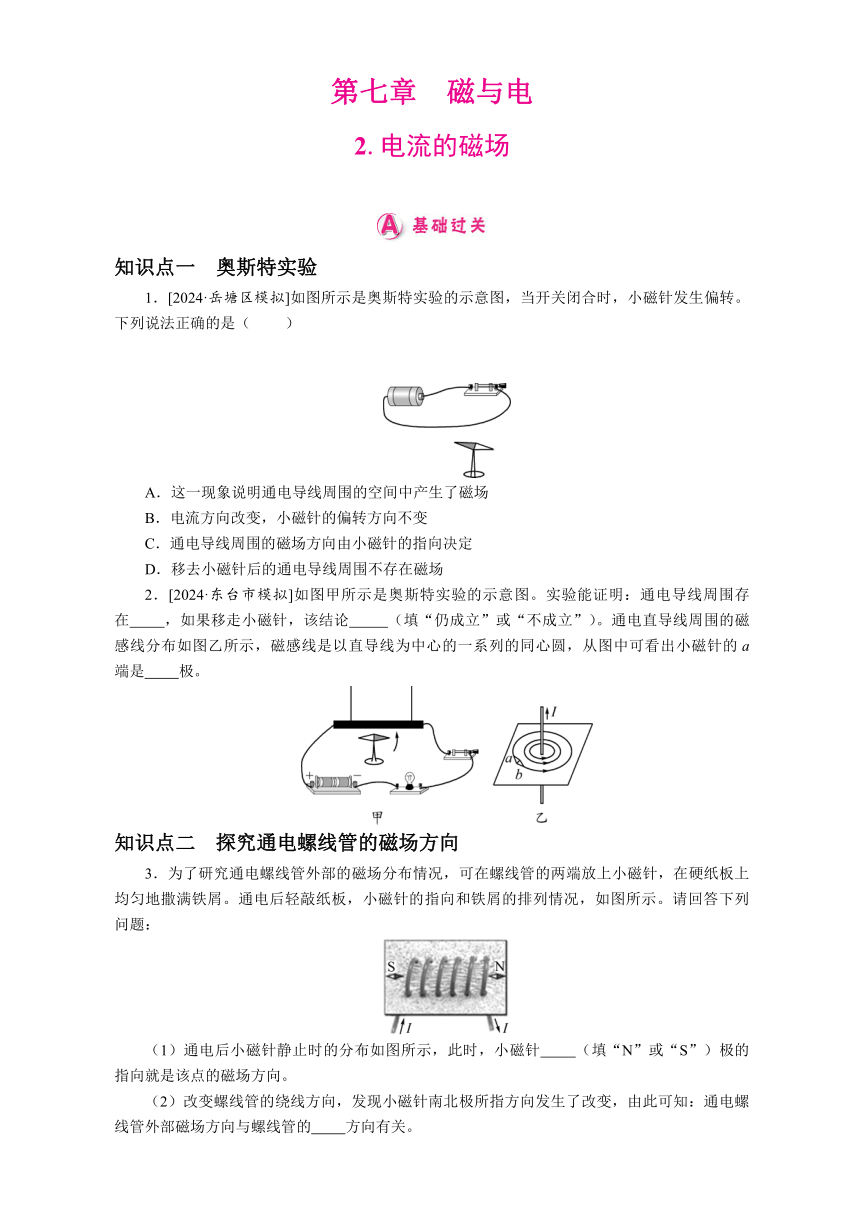

2.电流的磁场
知识点一　奥斯特实验
1．[2024·岳塘区模拟]如图所示是奥斯特实验的示意图，当开关闭合时，小磁针发生偏转。下列说法正确的是（　 　）
　　　　　　　　　　　　　　　
A．这一现象说明通电导线周围的空间中产生了磁场
B．电流方向改变，小磁针的偏转方向不变
C．通电导线周围的磁场方向由小磁针的指向决定
D．移去小磁针后的通电导线周围不存在磁场
2．[2024·东台市模拟]如图甲所示是奥斯特实验的示意图。实验能证明：通电导线周围存在　 　，如果移走小磁针，该结论　 　（填“仍成立”或“不成立”）。通电直导线周围的磁感线分布如图乙所示，磁感线是以直导线为中心的一系列的同心圆，从图中可看出小磁针的a端是　 　极。
知识点二　探究通电螺线管的磁场方向
3．为了研究通电螺线管外部的磁场分布情况，可在螺线管的两端放上小磁针，在硬纸板上均匀地撒满铁屑。通电后轻敲纸板，小磁针的指向和铁屑的排列情况，如图所示。请回答下列问题：
（1）通电后小磁针静止时的分布如图所示，此时，小磁针　 　（填“N”或“S”）极的指向就是该点的磁场方向。
（2）改变螺线管的绕线方向，发现小磁针南北极所指方向发生了改变，由此可知：通电螺线管外部磁场方向与螺线管的　 　方向有关。
（3）实验结论：通电螺线管外部的磁场和　 　磁体的磁场相似。
知识点三　安培定则

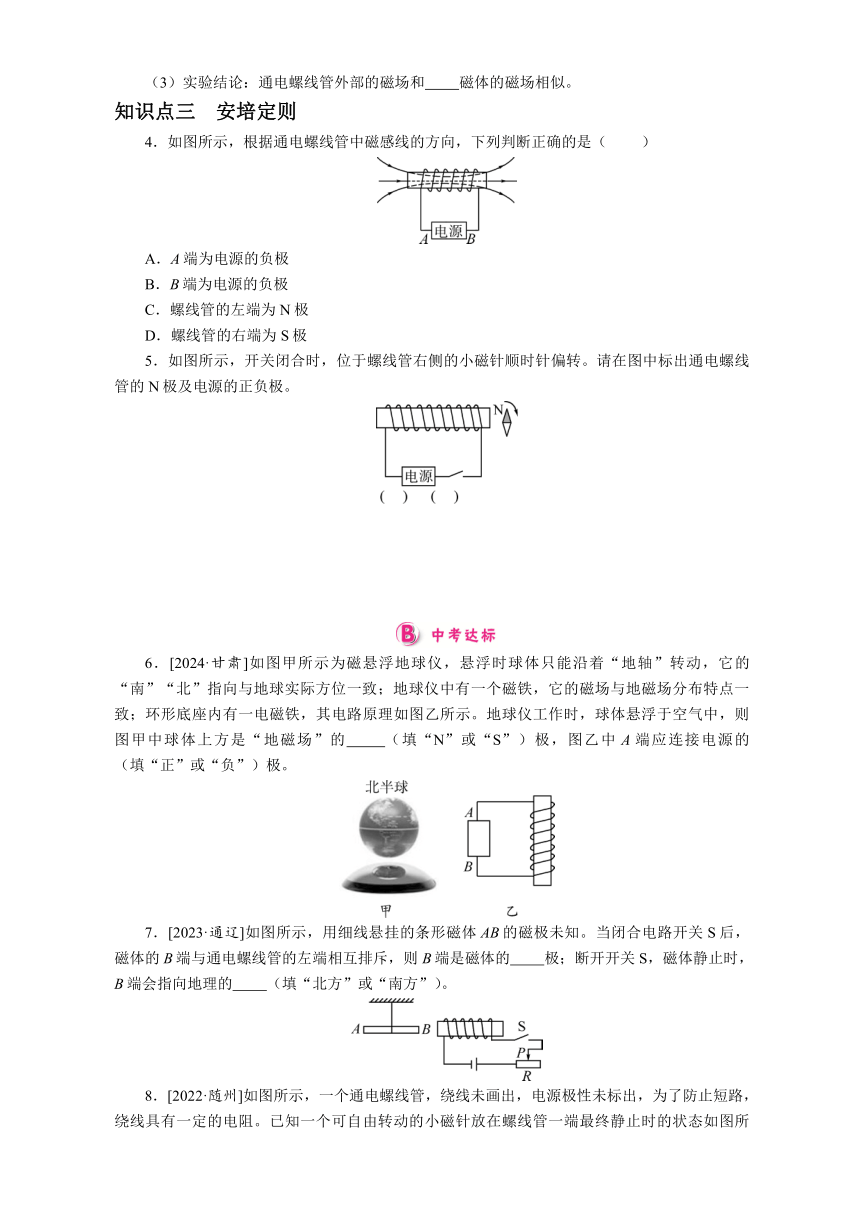

4．如图所示，根据通电螺线管中磁感线的方向，下列判断正确的是（　 　）
A．A端为电源的负极
B．B端为电源的负极
C．螺线管的左端为N极
D．螺线管的右端为S极
5．如图所示，开关闭合时，位于螺线管右侧的小磁针顺时针偏转。请在图中标出通电螺线管的N极及电源的正负极。
6．[2024·甘肃]如图甲所示为磁悬浮地球仪，悬浮时球体只能沿着“地轴”转动，它的“南”“北”指向与地球实际方位一致；地球仪中有一个磁铁，它的磁场与地磁场分布特点一致；环形底座内有一电磁铁，其电路原理如图乙所示。地球仪工作时，球体悬浮于空气中，则图甲中球体上方是“地磁场”的　 　（填“N”或“S”）极，图乙中A端应连接电源的　 　（填“正”或“负”）极。
7．[2023·通辽]如图所示，用细线悬挂的条形磁体AB的磁极未知。当闭合电路开关S后，磁体的B端与通电螺线管的左端相互排斥，则B端是磁体的　 　极；断开开关S，磁体静止时，B端会指向地理的　 　（填“北方”或“南方”）。
8．[2022·随州]如图所示，一个通电螺线管，绕线未画出，电源极性未标出，为了防止短路，绕线具有一定的电阻。已知一个可自由转动的小磁针放在螺线管一端最终静止时的状态如图所示，图中的“N”是小磁针的极性。要求：
（1）画出绕线（三匝即可），使它和电源形成闭合回路。
（2）标出电源“＋”“－”极。若有多种情况满足“（1）（2）”的要求，只画一种情况。
（3）画一条螺线管周围的磁感线。
9．在物理史上，安培曾经提出分子环形电流的假说来解释为什么磁体具有磁性。他认为在物质微粒的内部存在着一种环形的分子电流，分子电流会形成磁场，使分子相当于一个小磁体（如图所示），当这种物体被磁化时，其内部的分子电流会整齐排列，对外表现出磁性。根据安培的这一假说，下列说法正确的是（　 　）
A．这一假说能够说明磁可以生电
B．磁化的物体，其微粒内部环形电流的方向是杂乱无章的
C．未磁化的物体，其微粒内部不含有这样的环形电流
D．这一假说能够说明磁现象产生的本质
10．（多选）如图所示，a、b分别为电流表两接线柱，c、d分别为电源两极，合上开关，小磁针N极静止在图中所示位置。下列判断正确的是（ ）
A．螺线管甲端为S极，另一端为N极
B．若d端为正极，则螺线管甲端为N极
C．螺线管的电流环绕方向只有一种绕法
D．若c端为正极，则a接线柱为“－”接线柱
参考答案
【分层训练】
1． A 　2.磁场　仍成立　 S 　3.(1) N 　(2)电流
(3)条形　4. A
5．
6． S 　负　7. N 　北方
8．或
9． D 　10. AD
